Leírás

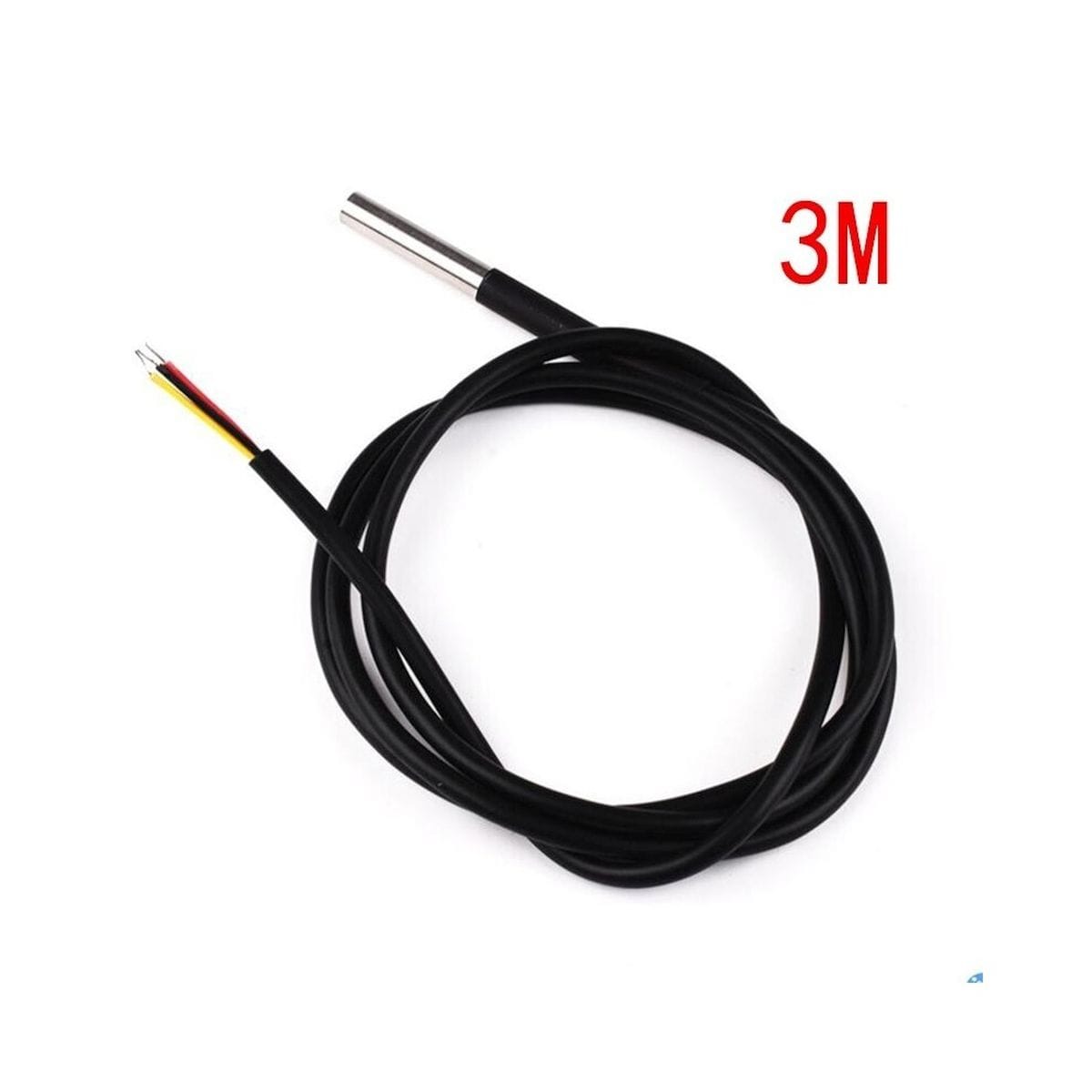

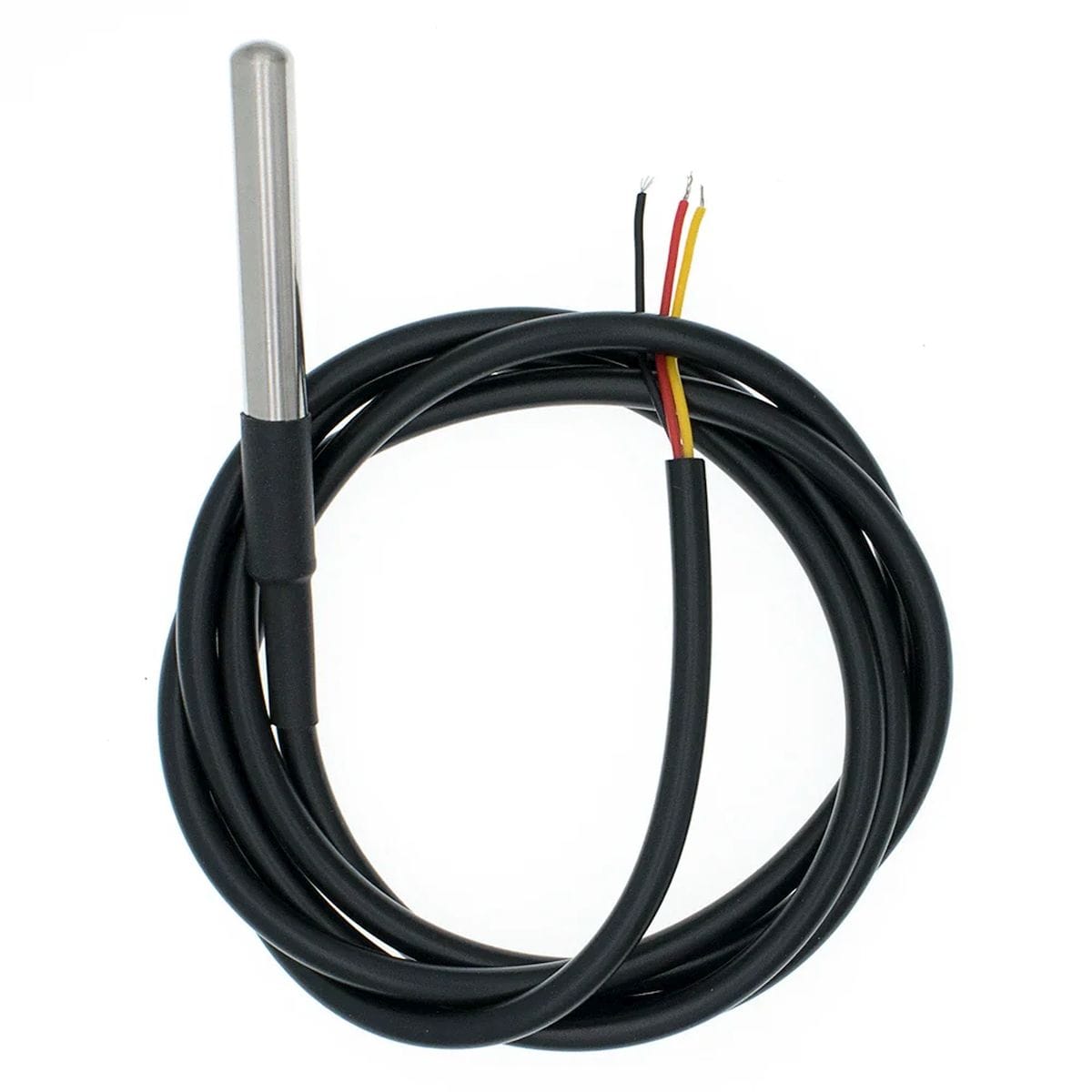

A DS18B20 szerelt hőmérő (vízálló kivitel, védőcső, 3m) digitális hőmérséklet-szonda 3 méteres kábellel, saválló acél védőtokkal és 1-wire kommunikációval. Olyan mérési ponthoz való, ahol a vezérlőpaneltől távolabb, nedvesebb vagy mechanikailag jobban védett helyen kell hőmérsékletet mérni.
Háttér
A DS18B20 szerelt hőmérő (vízálló kivitel, védőcső, 3m) nem analóg szenzor. Nem feszültségszintből kell számolni a hőmérsékletet, hanem digitális adat érkezik a 1-wire buszon. Ez főleg akkor hasznos, ha Arduino, ESP32, ESP8266 vagy Raspberry Pi alapú adatgyűjtőbe kerül a mérés. A 3 méteres kábel már ad mozgásteret, de még nem az a hossz, ahol a busz kialakítását teljesen félvállról lehet venni.
Azaz a DS18B20 szerelt hőmérő (vízálló kivitel, védőcső, 3m) egy védőcsőbe szerelt, 3 méteres vezetékes, digitális DS18B20 hőmérséklet-érzékelő 1-wire illesztéssel.
Hogyan illeszkedik a rendszerbe?
A méréshez a vezérlő egy adatvezetéken szólítja meg a DS18B20 érzékelőt. A buszon a szenzor saját címmel rendelkezik, ezért több azonos típusú érzékelő is felfűzhető ugyanarra az adatvonalra, ha a kábelezés és a felhúzóellenállás rendben van.
Háromvezetékes bekötésnél külön van a táp, a DQ adatvonal és a GND. Ez átláthatóbb, mint a parazita táplálás, főleg akkor, ha a kábel 3 m hosszú, vagy később több mérési pont is kerül a rendszerre.
A DQ vonalra felhúzóellenállás kell. Arduino UNO mellett jellemzően 5 V-os rendszerben dolgozol, ESP32, ESP8266 és Raspberry Pi esetén viszont a GPIO miatt 3,3 V-os felhúzásban érdemes gondolkodni.
Tipikus helyzetek
- Fűtési rendszer előremenő vagy visszatérő ágának hőmérséklet-figyelésére.
- Napkollektoros vagy sörkollektoros adatgyűjtő mérési pontjához.
- Akvárium, víztartály vagy nedves környezet körüli hőmérsékletméréshez.
- Külső hőmérsékletméréshez időjárás-állomásban, megfelelő mechanikai és vízzárási kialakítással.
- Hűtő, kamra, gépház vagy zárt műszerdoboz hőmérsékletének mérésére.
- Többpontos adatgyűjtéshez, ahol egy vezérlőnek több DS18B20 érzékelőt kell címeznie.
- Oktatási és műhelyprojektekhez, ahol a digitális szenzorbusz működését is látni kell.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen feszültségre húzod fel a DQ adatvonalat? | 3,3 V-os vezérlőknél az 5 V-os felhúzás veszélyes lehet a GPIO bemenetre. |
| Van felhúzó-ellenállás a DQ és a táp között? | Ellenállás nélkül a busz lebeghet, a szenzor eltűnhet vagy hibás értéket adhat. |
| A vezetékek színkódját ellenőrizted bekötés előtt? | Beszállítótól függően a színkiosztás eltérhet, rossz bekötésnél nincs stabil kommunikáció. |
| Egyetlen szonda lesz a buszon? | Több szondánál a kábelhossz, az elágazás és a felhúzás már jobban befolyásolja a megbízhatóságot. |
| Parazita táplálást használnál? | Háromméteres vezetéknél a külön tápvezetékes bekötés kiszámíthatóbb. |
| A kábelvég nedves helyen marad? | A fém védőcső vízálló kivitelű, de a kötést és a kábelvéget külön kell védeni. |
Döntés előtt nézd át ezeket
- Elég-e a 3 m kábelhossz, vagy a mérési ponthoz már 5 m-es változat kell.
- 3,3 V-os vagy 5 V-os vezérlőhöz kötöd-e a szenzort.
- Egyetlen mérési pont lesz-e, vagy később több DS18B20 kerül egy buszra.
- Elfogadható-e a teljes felbontás melletti legfeljebb 750 ms konverziós idő.
- A mérendő közeg hőmérséklete biztosan a -55 °C és +125 °C közötti tartományban marad-e.
- Elég-e a DS18B20 pontossága, vagy kalibrált, hitelesített mérőeszköz kell.
- A környezet csak nedves, vagy nyomásálló, vegyszerálló, élelmiszeripari kivitelre lenne szükség.
Amikor más érzékelőt érdemes keresni
- Ne ezt válaszd, ha 125 °C fölötti hőmérsékletet kell mérni. Ilyen feladathoz hőelem vagy más nagyhőmérsékletű érzékelő való.
- Ne ezt válaszd, ha páratartalmat is mérni kell. A DS18B20 csak hőmérsékletet mér.
- Ne ezt válaszd, ha tanúsított, hitelesített vagy élelmiszeripari mérési dokumentáció szükséges.
- Ne ezt válaszd, ha nagyon gyors hőmérséklet-változást kell sűrű mintavétellel követni.
- Ne ezt válaszd, ha a szonda nyomás alatti tartályba vagy agresszív vegyszerbe kerülne.
- Ne ezt válaszd, ha a vezérlőd csak analóg bemenetet tud kezelni, és nincs lehetőség 1-wire kommunikációra.
Egy részlet, amin sok múlhat
A DS18B20 szondáknál az első hibakeresésnél ne a programmal kezdd. Mérd végig a GND-t, nézd meg a DQ felhúzását, és ellenőrizd, hogy a vezetékszínek valóban azt jelentik-e, amit a leírás alapján vársz. A -127 °C vagy a makacs 85 °C körüli érték gyakran nem rossz szenzort, hanem busz-, bekötési vagy inicializálási hibát jelez.
Műszaki jellemzők
| Érzékelő: | DS18B20 |
| Kommunikáció: | 1-wire |
| Tápfeszültség: | 3,0-5,5 V |
| Logikai szint: | A 1-wire busz felhúzási feszültségéhez igazodik |
| Kábelhossz: | 3 m / 300 cm |
| Mérési tartomány: | -55 °C és +125 °C között |
| Pontosság: | ±0,5 °C -10 °C és +85 °C között |
| Felbontás: | 9-12 bit, beállítható |
| Legjobb felbontási lépcső: | 0,0625 °C |
| Maximális konverziós idő: | 750 ms |
| Egyedi azonosító: | 64 bites ROM azonosító |
| Több szenzor egy buszon: | Igen, megfelelő 1-Wire buszkialakítással |
| Védőtok anyaga: | Saválló acél |
| IP-védettségi osztály: | IP65/IP67 |
| Vezeték – piros: | +5 V vagy NC |
| Vezeték – sárga vagy fehér: | DQ adat |
| Vezeték – fekete vagy zöld: | GND |
| Felhúzóellenállás: | 3k3…4k7 |
Csomag
- 1 x DS18B20 szerelt hőmérő (vízálló kivitel, védőcső, 3m)
