Leírás

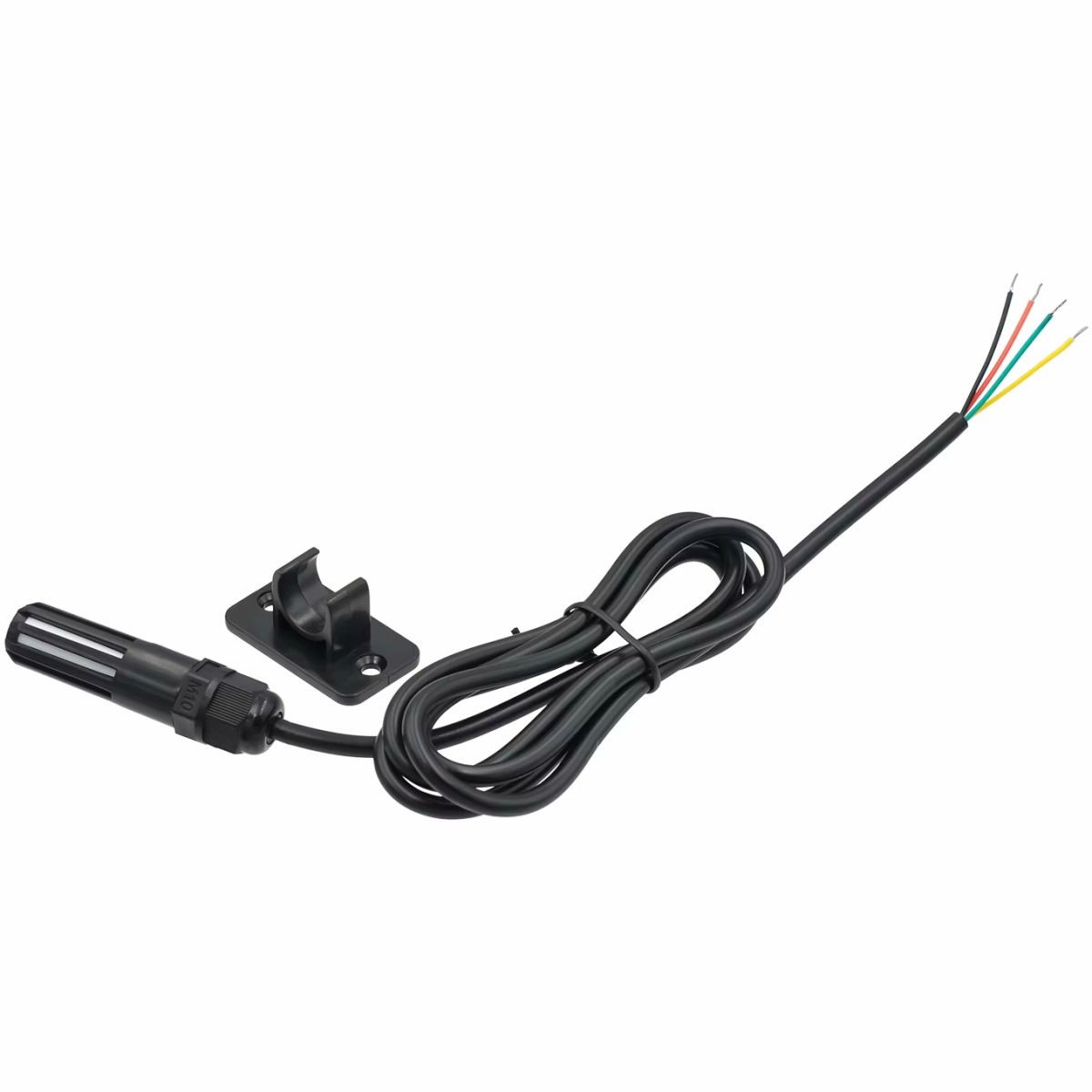

A BME280 kombinált környezeti szenzor (hőmérséklet, páratartalom, légnyomás – védett tokozással, 3 m) akkor kerül jó helyre, amikor a vezérlőelektronikát nem a mérési ponton szeretnéd tartani. A mikrokontroller maradhat dobozban, mérőszekrényben vagy védettebb szerelési ponton, miközben az érzékelőfej a levegőáramlás, a technikai tér vagy a megfigyelendő környezet közelébe kerül.
A szenzor egyetlen mérőfejjel ad hőmérséklet-, relatív páratartalom- és légnyomásadatot. Ez adatnaplózásnál, klímafigyelésnél, oktatási mérésnél és egyszerű beágyazott felügyeleti rendszereknél kényelmesebb, mint három külön érzékelő külön bekötése.
A döntő műszaki pont az I2C kapcsolat és a 3 m kábel együttese. A hosszabb kábel segít a mérési pont elhelyezésében, de az I2C busznál a kábelvezetés, az órajel, a tápellátás és az elektromos zaj már beleszólhat a stabil működésbe.
Az első korlát a tokozás: a védett érzékelőfej nem jelent megadott IP67 vagy IP68 kültéri szondát. Tartós esőnek, vízbemerítésnek vagy erősen terhelt kültéri környezetnek kitett méréshez más, igazolt IP-védettségű érzékelőt kell választani. A mikrokontroller marad a dobozban, a mérőszekrényben vagy a gép biztonságos részén – a szenzornak viszont ki kell kerülnie oda, ahol tényleg történik valami: a levegőáramlásba, a mérési pontra, a műszaki térbe, a szekrényen kívülre vagy az adatgyűjtés szempontjából fontos helyre.

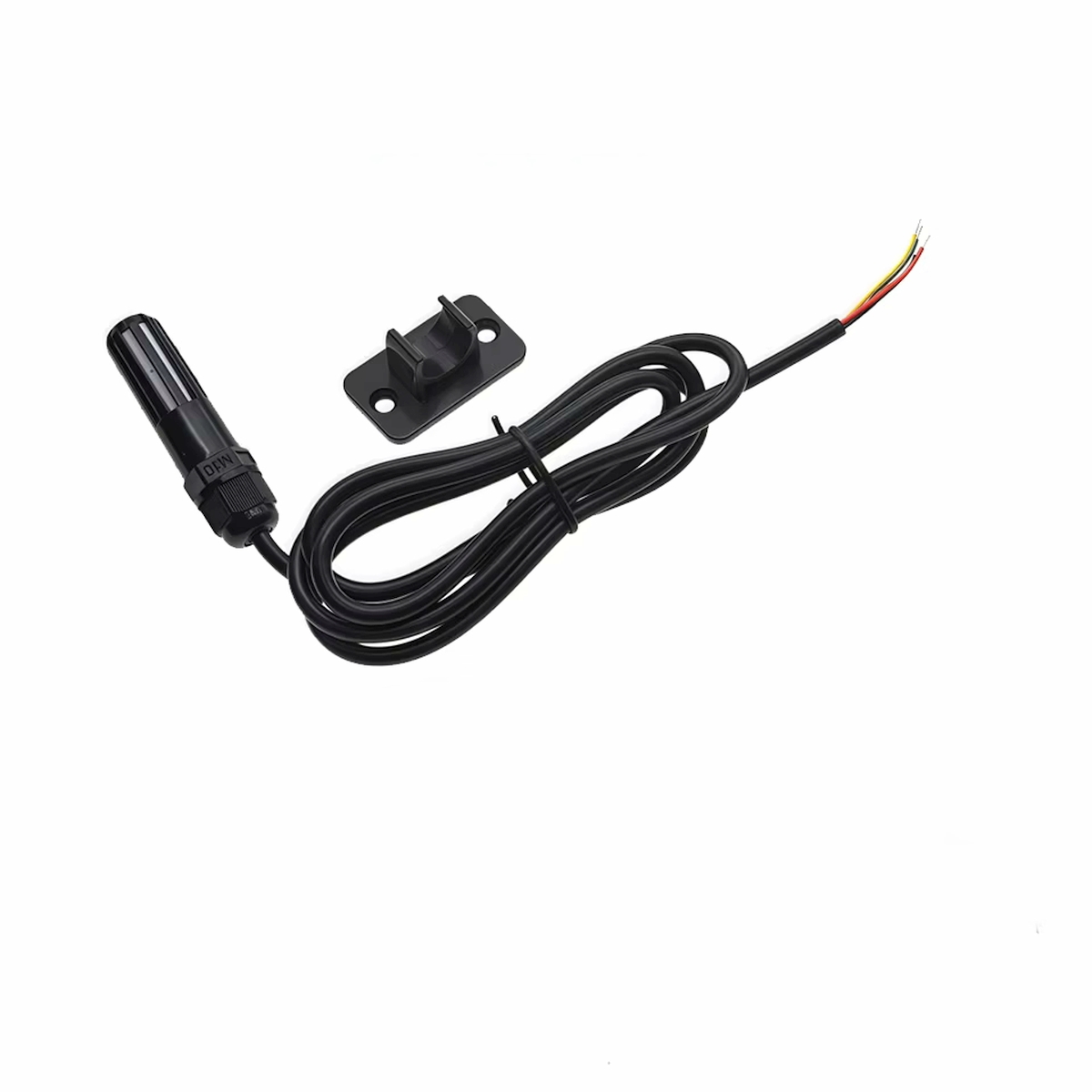

Erre való ez a BME280 alapú kombinált környezeti szenzor 3 m kábellel és védett tokozású érzékelőfejjel.
Miért jó ez a szenzor sok helyre?
A BME280 kombinált környezeti szenzor (hőmérséklet, páratartalom, légnyomás – védett tokozással, 3 m) a mérési pont és a vezérlő közé biztosítja a kényelmes távolságot. Nem kijelzős hőmérő, nem önálló adatgyűjtő, hanem I2C buszon kommunikáló környezeti érzékelő mikrokontrolleres vagy egylapkás számítógépes rendszerhez.
Egy mondatban: a BME280 kombinált környezeti szenzor (hőmérséklet, páratartalom, légnyomás – védett tokozással, 3 m) egy 3 m kábeles, védett érzékelőfejes, I2C kommunikációjú BME280 szenzor hőmérséklet, relatív páratartalom és légnyomás mérésére.
A termék akkor különösen alkalmazható, ha a mérési pont nem a nyomtatott áramkör mellett van. Ilyen helyzet például egy szellőzőjárat környéke, egy mérőszekrény külső pontja, egy szerverhelyiség levegője vagy egy oktatási mérőállomás elkülönített érzékelőhelye.
Hogyan működik?
A BME280 érzékelő a hőmérsékletet, a relatív páratartalmat és a légnyomást digitális mérési adattá alakítja, majd I2C buszon adja tovább a vezérlőnek. A tipikus bekötés négy vezetéket használ: Vin, GND, SCL és SDA.
A BME280 kombinált környezeti szenzor (hőmérséklet, páratartalom, légnyomás – védett tokozással, 3 m) modul tápfeszültsége 3,3 V – 5 V. Ez Arduino és 3,3 V-os ESP vagy Raspberry Pi környezetben is jól használható, ha az I2C bekötés, a közös GND és a programoldali buszbeállítás rendben van.
A 3 m kábel miatt az I2C buszt nem szabad úgy kezelni, mint egy rövid panelen belüli összeköttetést. Hosszabb vezetéken a kábel kapacitása, az órajel sebessége, a felhúzó-ellenállás és a zajos kábelvezetés együtt okozhat adatkommunikációs hibát!
A tipikus bekötés négy vezetéket használ:
- VCC / Vin – tápfeszültség
- GND – föld
- SCL – I2C órajel
- SDA – I2C adatvonal
A BME280 chip önmagában 1,71-3,6 V tápfeszültségű eszköz, de a ez a referencia modul 3,3-5 V tápellátású, I2C szintillesztéssel szerelt kivitelű. Ez azt jelenti, hogy a 5 V és 3.3V rendszerekhez is használható.
A 3 m kábelről…
A 3 méteres kábel kényelmes, de I2C busznál nem teljesen mindegy, hogyan használod.
Az I2C eredetileg panelen belüli vagy rövidebb összeköttetésekhez készült. Három méteren is működhet stabilan, de ilyenkor már számítanak a részletek:
- az I2C órajel sebessége,
- a felhúzóellenállások értéke,
- a kábel kapacitása,
- a kábelvezetés módja,
- a környezet elektromos zaja,
- a földelés és a tápellátás minősége.
Gyakorlati javaslat: hosszabb kábelen érdemes alacsonyabb I2C órajellel kezdeni, és csak stabil működés után gyorsítani. Zajos ipari környezetben különösen fontos a kábelezés, az árnyékolás és a megbízható tápellátás. Az ideális kommunikáció: 100kHz busz vagy a kis sebességű 10kHz.
Mire használhatod?
A BME280 kombinált környezeti szenzor (hőmérséklet, páratartalom, légnyomás – védett tokozással, 3 m) használható:
- Arduino alapú környezeti adatgyűjtőben.
- ESP32 alapú WiFi-s klímafigyelő mérőponthoz.
- Raspberry Pi alapú naplózó rendszerbe I2C buszon.
- A szenzor jó választás műszaki tér, szerverhelyiség vagy mérőszekrény környezetének hőmérséklet- és páratartalom-felügyeletére.
- A szenzor használható egyszerű időjárásállomásban, védett mérési ponton elhelyezett érzékelőfejjel.
- A 3 m kábel segít, ha a vezérlőpanelt dobozban kell tartani, de a levegőparamétereket a dobozon kívül kell mérni.
- Oktatási és laborfeladatban egyetlen érzékelővel szemléltethető a hőmérséklet, páratartalom és légnyomás együttes naplózása.
- Épületautomatizálási prototípusban a szenzor használható trendfigyelésre és riasztási logika bemeneti adatforrásaként.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A Vin vezeték a megfelelő tápfeszültségre kerül? | A modul 3,3 V – 5 V tápellátással használható, a hibás tápbekötés működési hibát vagy károsodást okozhat. |
| A GND közös a vezérlővel? | Közös föld nélkül az I2C kommunikáció nem kap stabil referencia-szintet. |
| Az SCL és SDA vezeték nincs felcserélve? | Felcserélt I2C vonalakkal a vezérlő nem éri el a szenzort. |
| A programban a használt I2C busz van beállítva? | ESP32 és Raspberry Pi környezetben a rossz busz- vagy lábkiosztás miatt nem indul el a mérés. |
| A 3 m kábel nem fut zajos táp- vagy motorvezeték mellett? | Zajos kábelvezetésnél az I2C jel torzulhat, ami kimaradó vagy hibás olvasást okozhat. |
| Az I2C órajel illeszkedik a hosszabb vezetékhez? | Túl nagy sebességnél a 3 m kábel kommunikációs instabilitást okozhat. |
Mire nem ideális?
Pont azért, hogy jó döntést hozz, ezt is érdemes kimondani. Ez a szenzor nem ideális, ha:
- igazolt IP67/IP68 kültéri szondát keresel, de a termék dokumentációja nem ad meg ilyen védettséget,
- közvetlen esőnek, állandó csapadéknak vagy vízbemerítésnek kitett helyre tennéd,
- erősen zajos ipari környezetben nagy sebességű (400 kHz vagy 1.7 MHz) I2C buszt akarsz 3 m kábelen vinni,
- több méteres buszrendszerre sok I2C eszközt fűznél fel tervezés nélkül,
- analóg kimenetű szenzort keresel,
- kész, kijelzős hőmérőt szeretnél, nem fejlesztői vagy beágyazott rendszerekhez való szenzort.
Ha kültérre vagy erősen terhelt ipari környezetbe tervezed, érdemes külön ellenőrizni a tokozás, a kábel, a csatlakozás és a beépítési hely védettségét.
Döntés előtti műszaki pontok
- Ha páratartalom-mérés is kell, BME280 alapú szenzort válassz, ne BMP280-at.
- Ha csak hőmérséklet és légnyomás kell, a BMP280 egyszerűbb alternatíva lehet.
- Ha a mérőpont és a vezérlő között nagyobb távolság van, a 3 m kábel hasznos, de az I2C busz stabilitását a kábelezés határozza meg.
- Ha kültéri, esőnek kitett vagy vízálló szonda kell, az IP védettségi fokozat legyen döntési adat. Ennél a terméknél ez: !!!
- Ha ipari környezetben motorok, relék, hosszú tápvezetékek vagy nagy zavarforrások mellett fut a kábel, a kommunikációs tartalék és a kábelvezetés döntő szempont.
- Ha kész kijelzős hőmérőt keresel, ez nem önálló mérőműszer, hanem beépíthető szenzor.
Kompatibilitás és beüzemelés
A szenzor I2C buszon illeszthető a leggyakoribb mikrokontrolleres és egylapkás rendszerekhez:
- Arduino UNO / Nano: 5 V-os környezetben a modul 3,3-5 V kompatibilitása és szintillesztése különösen fontos. A bekötéshez a szokásos I2C lábakat kell használni.
- ESP8266: 3,3 V-os logikai környezetben jól illeszthető. A kiválasztott SDA és SCL lábakat a programban is ennek megfelelően kell megadni.
- ESP32: Szintén 3,3 V-os rendszer. Több I2C lábkiosztás is használható, ezért a bekötést és a kódot egymáshoz kell igazítani.
- Raspberry Pi: 3,3 V-os I2C buszon használható. A Raspberry Pi esetén az I2C interfészt rendszeroldalon engedélyezni kell.
Egy részlet, amin sok múlhat
A 3 m kábeles I2C szenzoroknál a legtöbb hiba nem a BME280 méréséből, hanem a busz fizikai kivitelezéséből jön. Ha a szenzor néha eltűnik, időnként hibás értéket ad, vagy csak kézben tartva működik, elsőként a GND, az SDA/SCL sorrend, a tápfeszültség, az órajel és a kábelvezetés környékén kell keresni a hibát.

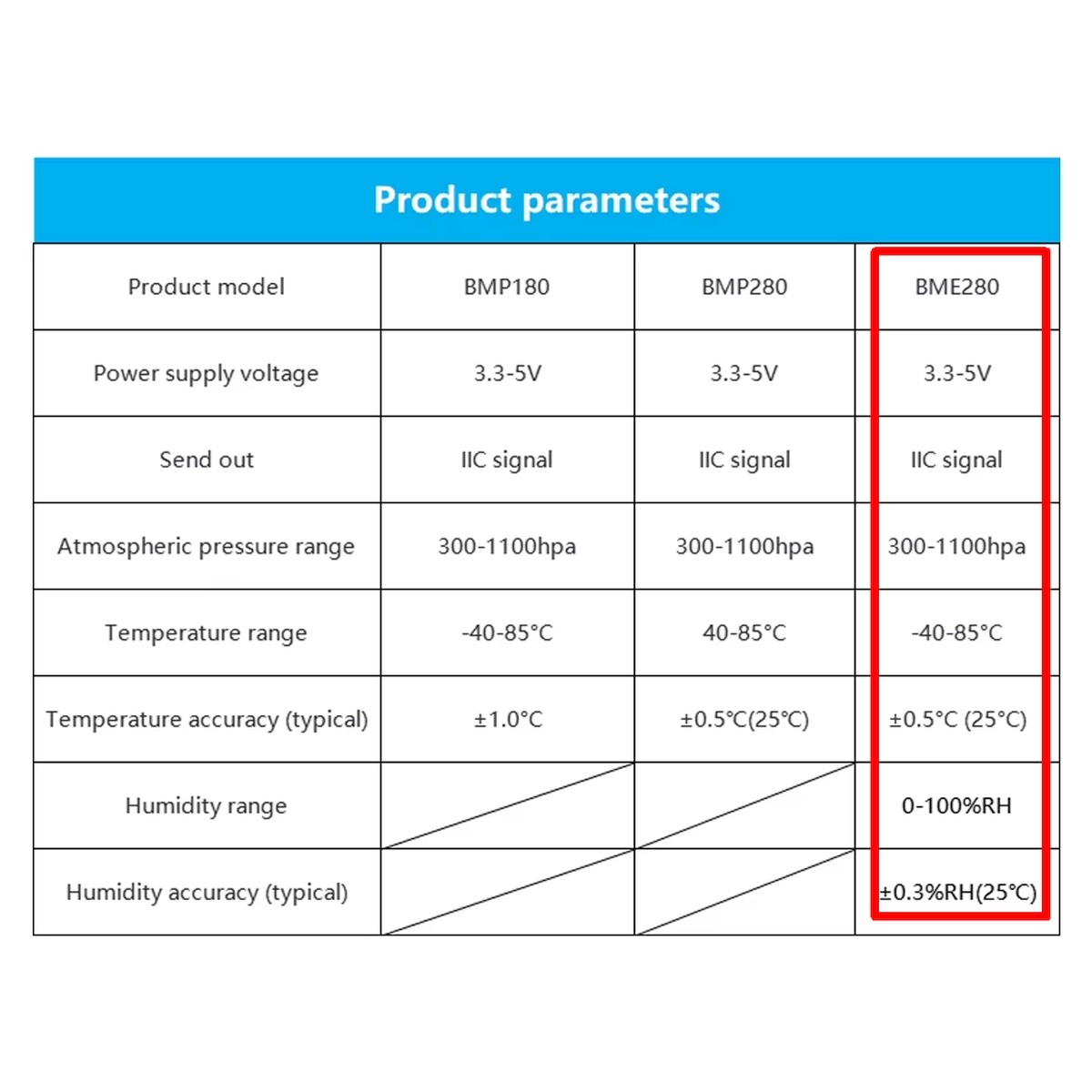

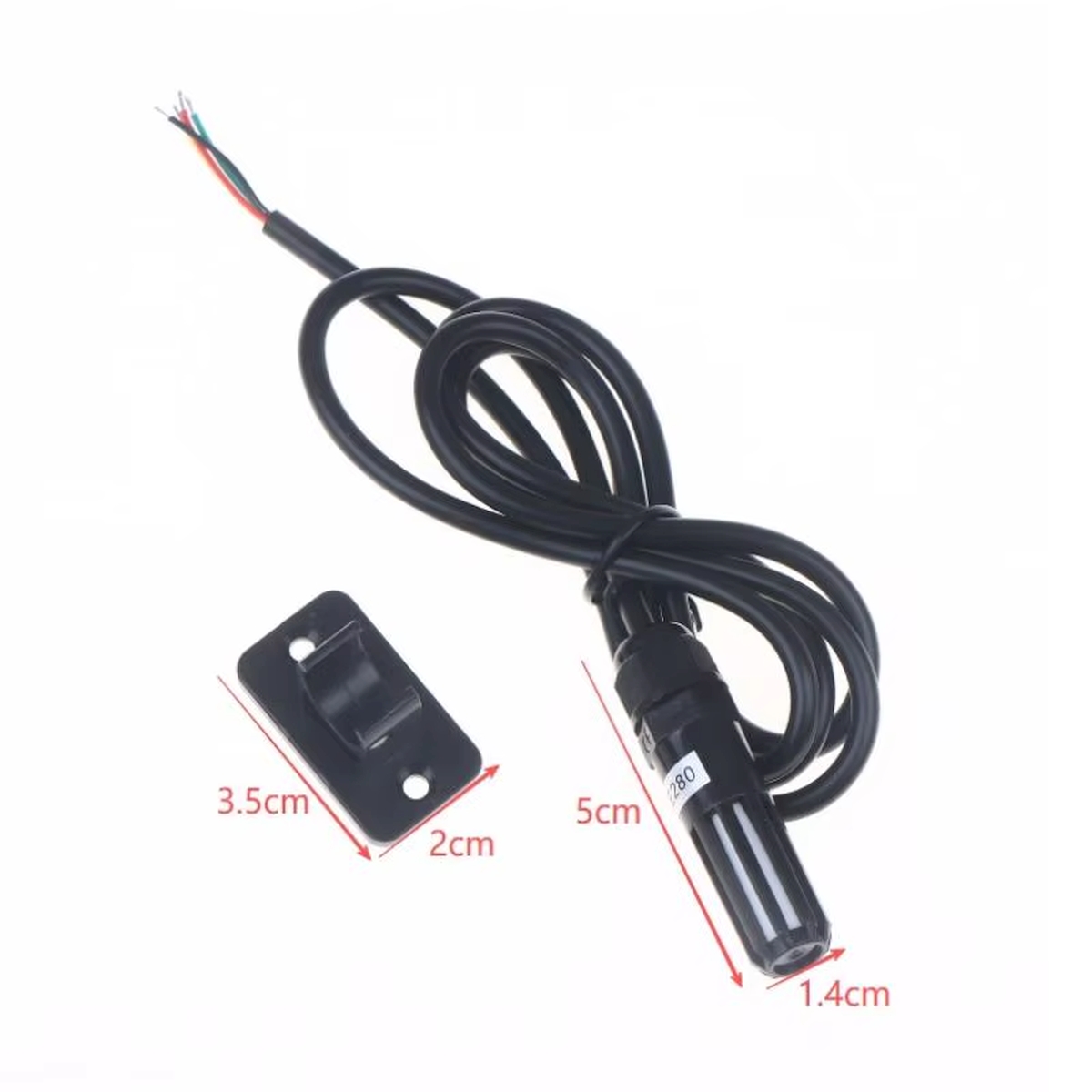

Műszaki jellemzők

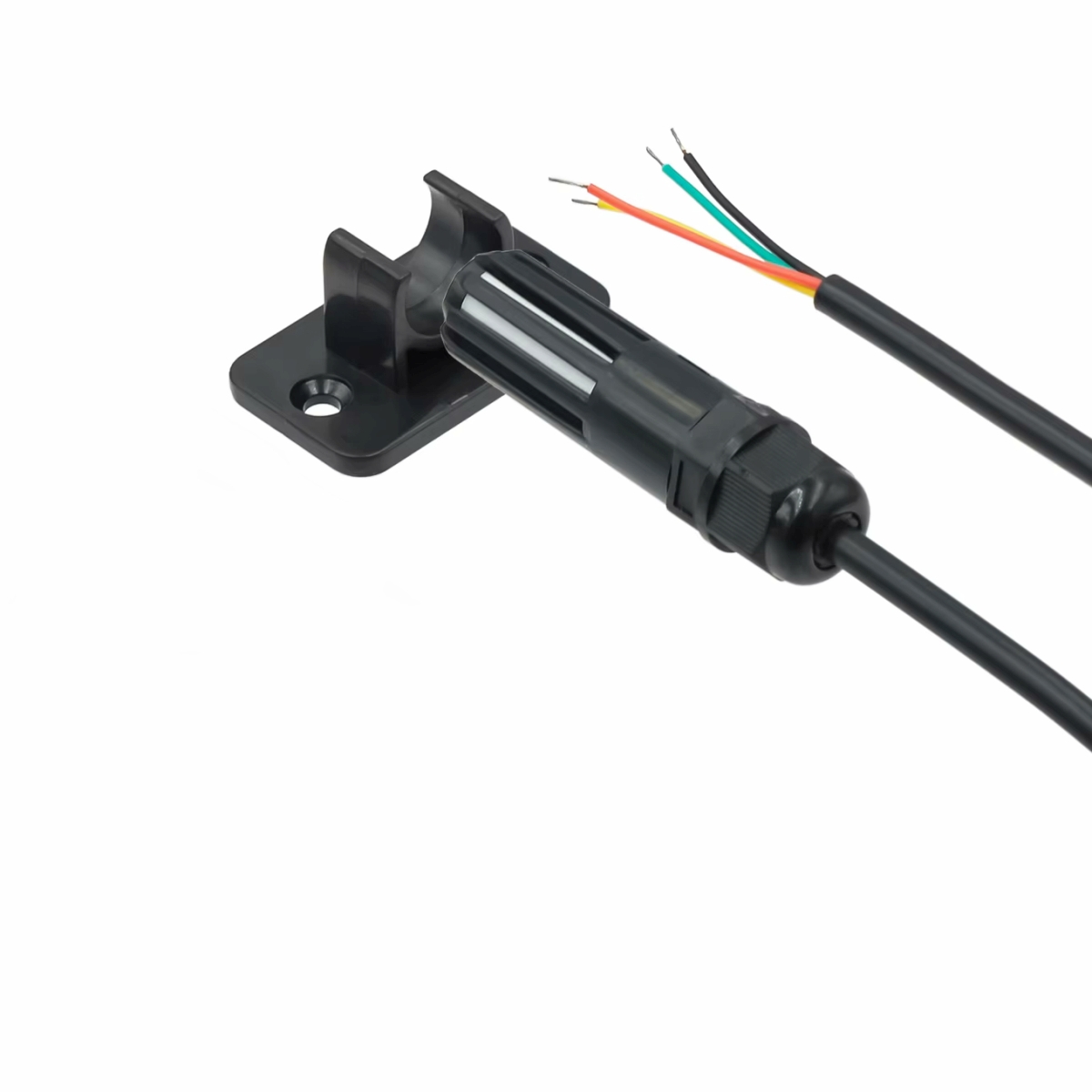

| Jellemző | Érték |
|---|---|
| Szenzor típusa: | Bosch BME280 alapú digitális környezeti szenzor |
| Mérhető mennyiségek: | hőmérséklet, relatív páratartalom, légnyomás |
| Kommunikáció: | I2C |
| Modul tápfeszültség: | 3,3 V – 5 V |
| BME280 chip belső tápfeszültsége: | 1,71 V – 3,6 V |
| Hőmérséklet mérési tartomány: | -40 °C – +85 °C |
| Relatív páratartalom mérési tartomány: | 0 – 100 %RH |
| Légnyomás mérési tartomány: | 300 – 1100 hPa |
| Áramfelvétel mérés közben: | kb. 0,5 mA |
| Kábelhossz: | 3 m |
| Tokozás: | védett érzékelőfej |
| Bekötés: | Vin, GND, SCL, SDA |
| Vezetékszínek: | piros – Vin, fekete – GND, sárga – SCL, zöld – SDA |

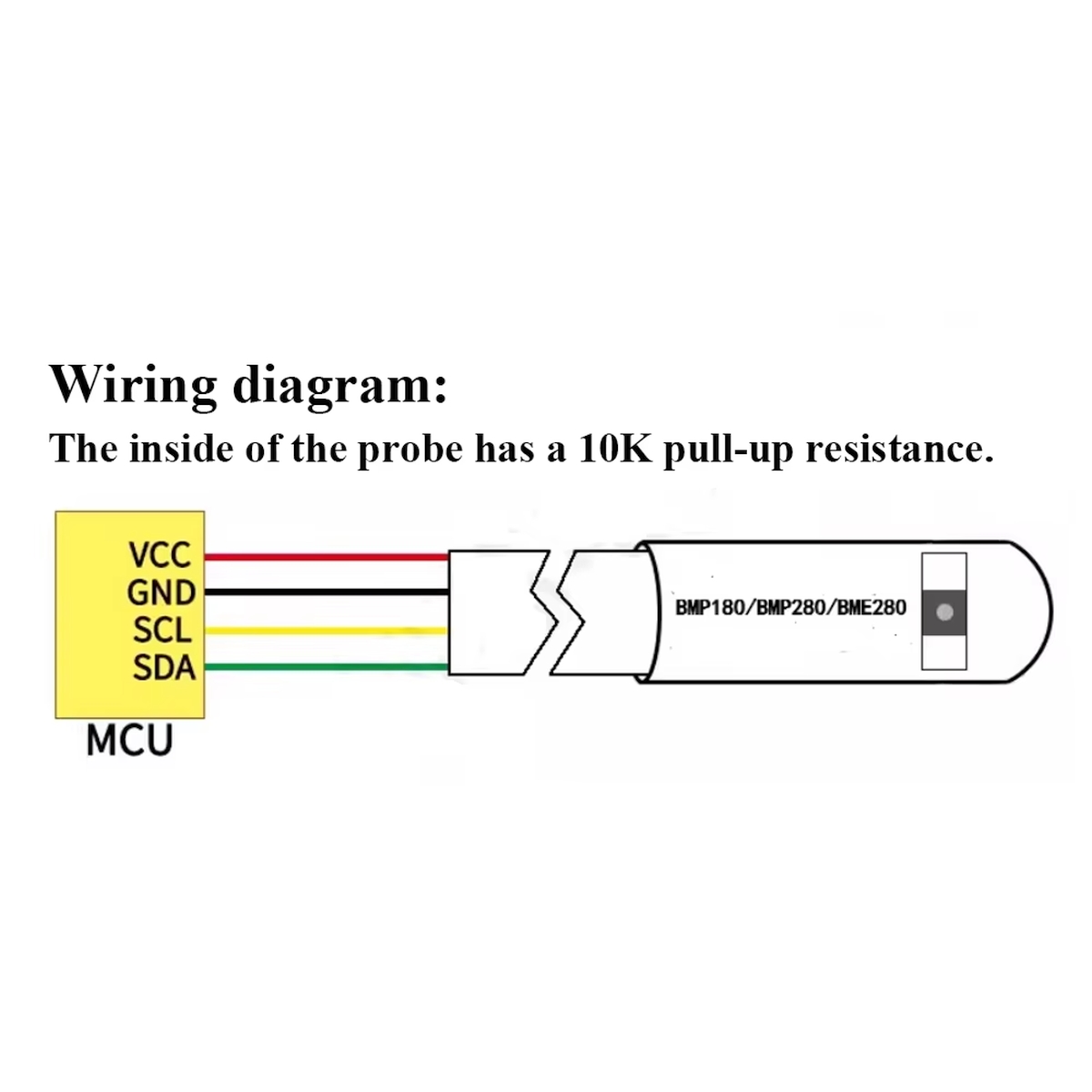

Bekötés
Referencia I2C kiosztás:
- Vin – 3,3 V – 5 V tápfeszültség (piros)
- GND – föld (fekete)
- SCL – I2C órajel (sárga)
- SDA – I2C adat (zöld)
A 3 m kábeles kivitel esetén különösen fontos, hogy a vezetékek sorrendje, a tápfeszültség és az I2C vonalak ne cserélődjenek fel.
Dokumentáció
Csomag
- 1× BME280 kombinált környezeti szenzor védett tokozással és 3 m kábellel
