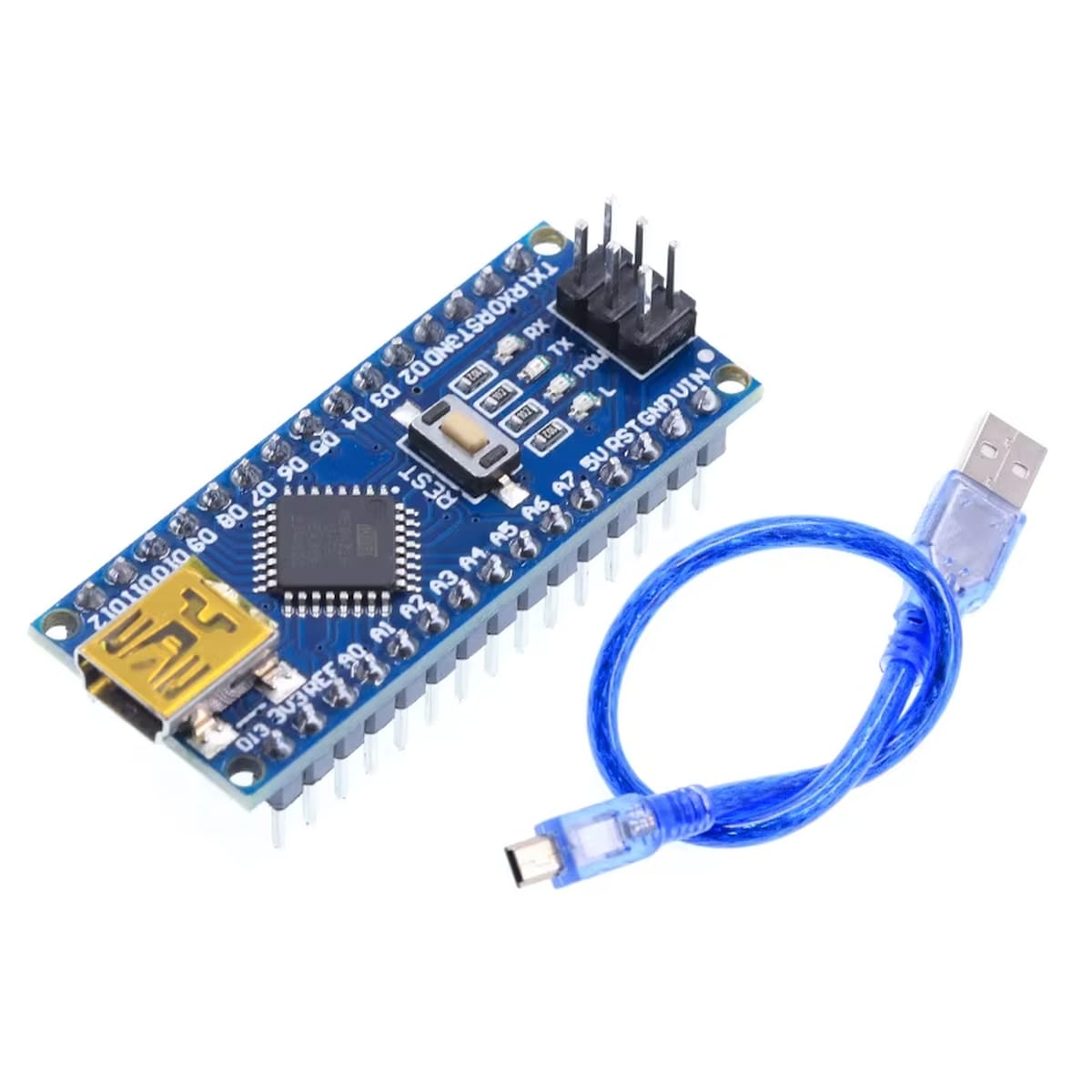

Arduino Nano formátumú AVR-Duino v3 panel kék NYÁK-on, ATmega328 mikrokontrollerrel és miniUSB porttal, breadboardos elektronikai prototípushoz.

Kék AVR-Duino Nano v3 panel beforrasztott tüskesorral, miniUSB csatlakozóval és mikrokontrollerrel, Arduino alapú vezérlési feladatokhoz.

AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3]

2.450Ft (1.929Ft+ÁFA)

6 készleten

Cikkszám: T95732 Kategória: UNO/Nano/Mini Márka: TavIR

Cikkszám: T95732

Leírás

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] egy kis méretű, ATmega328 alapú, Arduino Nano kompatibilis fejlesztőpanel FT232RL USB-soros illesztővel és miniUSB csatlakozással. Akkor hasznos, ha UNO-szerű tudást szeretnél kisebb panelméretben, breadboardon vagy beépített áramkörben.

Amit elsőként érdemes tudni róla

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] a klasszikus Arduino Nano felépítéshez igazodik: 5 V-os AVR mikrokontroller, 16 MHz órajel, digitális és analóg kivezetések, USB-n keresztüli programfeltöltés. A panelen az USB-soros kapcsolatot FT232RL illesztőchip végzi, ezért ez nem a CH340-es Nano változat.

A panel helytakarékos kivitelű, ezért robotikai, oktatási és beágyazott próbapanelekben is jól használható. A kis méret viszont nem jelenti azt, hogy korlátlanul terhelhető: a tápágak és a kivezetések áramterhelését komolyan kell venni.

Mi ez egy mondatban?

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] egy ATmega328 mikrokontrolleres, 5 V-os, Arduino Nano kompatibilis fejlesztőpanel, amely USB-n keresztül programozható és breadboardon is használható.

Így működik a gyakorlatban

A program a számítógépen készül, majd USB kapcsolaton keresztül kerül az ATmega328 mikrokontrollerre. A panelen található bootloader miatt normál használatnál nincs szükség külön AVR programozóra, de bootloader újraírásához vagy alacsony szintű AVR fejlesztéshez az ISP csatlakozó továbbra is hasznos lehet.

Tápellátás adható miniUSB-ről, 5 V stabilizált tápbemenetről vagy VIN bemeneten keresztül külső forrásból. Külső tápról a gyakorlati tartomány 7-12 V, a határérték 6-20 V, de a magasabb bemeneti feszültség több hőt termelhet a szabályozón. A panel 5 V logikai szintű, ezért 3,3 V-os modulokkal csak akkor kösd össze közvetlenül, ha az adott modul bemenete ezt megengedi.

Tipikus helyzetek, ahol beválik

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] főleg olyan projektekben praktikus, ahol az UNO mérete már sok, de a klasszikus Arduino környezet és az ATmega328 kompatibilitás továbbra is kell.

Szenzoros adatgyűjtő próbapanelen, például hőmérséklet-, fény- vagy távolságméréssel.
Robotikai vezérlésben, ahol motorvezérlő, szervó vagy vonalkövető szenzor mellé kell egy kis AVR vezérlő.
Oktatási feladatokban, amikor digitális I/O, PWM, ADC, I2C és SPI alapokat kell gyakorolni.
Beágyazott prototípusban, ahol az UNO helyett kisebb panel kell.
Soros kommunikációs tesztekhez, terminálprogrammal vagy Arduino Serial Monitorral.
Breadboardos áramkörökben, ahol a Nano forma közvetlenül illeszkedik a próbapaneles munkához.
Régebbi Arduino Nano projektek pótlásához, ha az 5 V-os ATmega328 környezet a cél.

Mire kell figyelni beüzemeléskor?

Kell külön USB illesztőprogram?	FT232RL chipet használ, ezért régebbi Windows rendszeren FTDI VCP driver telepítése kellhet.
Milyen logikai szinten működik?	A panel 5 V logikai szintű, ezért 3,3 V-os moduloknál ellenőrizni kell a bemenetek tűrését.
Adható táp USB-ről?	Igen, de az USB port terhelhetősége korlátozott, a csatlakoztatott modulok áramfelvétele is ezt terheli.
Használható breadboardon?	Igen, a Nano forma egyik előnye, hogy próbapaneles fejlesztéshez jól illeszthető.
Milyen USB kábelt igényel?	MiniUSB kábellel csatlakozik a számítógéphez.
Kell külső programozó?	Normál Arduino feltöltéshez nem, de bootloader égetéshez vagy ISP-s AVR fejlesztéshez szükség lehet rá.

Vásárlás előtt ezekre figyelj

Ellenőrizd, hogy FT232RL USB-soros illesztős változatot keresel-e, vagy elég lenne egy olcsóbb CH340-es Nano.
Nézd meg, hogy a projekted 5 V logikai szinttel dolgozik-e. Ha 3,3 V-os ESP32, ESP8266 vagy érzékeny modul kerül mellé, szintillesztésre lehet szükség.
Számold össze a csatlakoztatott modulok áramfelvételét. Az USB, az 5 V ág és a 3,3 V kimenet nem korlátlan tápegység.
Ha régi Arduino Nano projekthez keresel panelt, számolj azzal, hogy az Arduino IDE-ben a bootloader beállítást ellenőrizni kell.
Ha dobozba vagy kész eszközbe építed, nézd meg a panel méretét, a miniUSB hozzáférhetőségét és a tüskesor magasságát.
Ha sok perifériát használsz, ellenőrizd előre az I2C, SPI, UART és PWM lábak ütközését.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd, ha 3,3 V logikájú rendszert szeretnél közvetlenül, szintillesztés nélkül.
Ne ezt válaszd, ha WiFi, Bluetooth vagy nagyobb számítási teljesítmény kell, mert az ATmega328 erre nem való.
Ne ezt válaszd, ha sok RAM-ot igénylő kijelzős, hálózatos vagy nagy pufferes programot futtatnál.
Ne ezt válaszd, ha USB-C csatlakozót szeretnél, mert ez a változat miniUSB-s.
Ne ezt válaszd nagy áramú fogyasztók közvetlen meghajtására. Motorhoz, reléhez, LED-szalaghoz külön meghajtó és külön táp kell.
Ne cseréld a panelt vagy a rádugott kiegészítőket áram alatt, mert a dokumentáció szerint ez meghibásodást okozhat.

Egy részlet, amin sok múlhat

Ha a feltöltés hibával megáll, először ne a panelt hibáztasd. Ellenőrizd a COM portot, az FTDI driver állapotát, a kiválasztott lapot és az Old Bootloader opciót. Sok Nano v3 jellegű panelnél ez a néhány beállítás dönti el, hogy a feltöltés elsőre sikerül-e.

Műszaki jellemzők

Mikrokontroller:	ATmega328
Architektúra:	AVR, 8 bites
Órajel:	16 MHz
Működési logikai szint:	5 V
Ajánlott külső tápfeszültség:	7-12 V
Tápfeszültség határérték:	6-20 V
USB csatlakozás:	miniUSB
USB-soros illesztő:	FT232RL
Csatlakozás/tüskesor:	Gyárilag beforrasztva
Digitális ki-/bemenetek:	14 db
PWM kimenetek:	6 db
Analóg bemenetek:	8 db
Flash memória:	32 kB
SRAM:	2 kB
EEPROM:	1 kB
I/O terhelhetőség:	max. 40 mA/kivezetés
3,3 V ág terhelhetősége:	max. 50 mA
Kommunikáció:	UART, I2C, SPI
Méret:	kb. 18,54 × 43,18 mm
Támogatott környezet:	Arduino IDE, C/AVR, Bascom-AVR, Wiring, MicroPascal

Dokumentáció

Csomag

1x FT232RL Nano beforrasztott tüskesorral
1x miniUSB kábel

További információk

Tömeg	0,015 kg
Méretek	6 × 2 × 1 cm
Cikkszám	T95732
Chipkészlet	ATMEGA-328
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3]” értékelése elsőként

Gyakran ismételt kérdések az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] termékről

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] miben tér el egy CH340-es Nano paneltől?

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] FT232RL USB-soros illesztőt használ, míg sok olcsóbb Nano változat CH340 chippel készül. A különbség főleg driver, azonosítás és műhelyes kompatibilitás szempontjából számít.

Milyen mikrokontroller van az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] panelen?

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] ATmega328 mikrokontrollerre épül, 16 MHz órajellel, 32 kB Flash memóriával, 2 kB SRAM-mal és 1 kB EEPROM-mal.

Melyik Arduino IDE beállítással tölthető fel az Arduino Nano v3 FT232RL panel?

Arduino IDE-ben Nano/ATmega328 vagy régebbi környezetben Diecimila/328, illetve Arduino Pro/328 beállítás lehet megfelelő. Ha a feltöltés nem indul, érdemes az Old Bootloader változatot is kipróbálni, mert több Nano v3 jellegű panel ezt igényli.

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] használható breadboardon?

Igen, a Nano forma egyik előnye, hogy próbapaneles fejlesztéshez jól használható. Beépítéskor a miniUSB kábel helyét és a tüskesor irányát is érdemes előre megtervezni.

Mekkora tápfeszültséget kaphat az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3]?

USB-ről 5 V-ot kap, külső Vin tápnál a 7-12 V tartomány a jó munkapont. A határérték 6-20 V, de tartós üzemben a túl magas bemeneti feszültség melegedést okozhat.

Közvetlenül használható 3,3 V-os ESP32 vagy Raspberry Pi rendszer mellett?

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] 5 V-os logikai szintű panel, ezért 3,3 V-os rendszereknél szintillesztésre lehet szükség. Ez különösen UART, I2C és közvetlen GPIO kapcsolatnál fontos.

Hány digitális és analóg bemenetet ad az Arduino Nano v3 ATmega328 panel?

Az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] 14 digitális ki- és bemenettel rendelkezik, ezek közül 6 PWM-kimenetként is használható. Emellett 8 analóg bemenet áll rendelkezésre szenzorokhoz és analóg jelekhez.

Miért nem szabad nagyobb fogyasztót közvetlenül az I/O lábakra kötni?

Az I/O lábak vezérlőjelekhez valók, nem motorok, relék vagy nagy LED-terhelések közvetlen meghajtására. Nagyobb áramhoz tranzisztoros, MOSFET-es vagy relémodulos illesztést kell használni.

Mit ellenőrizzek, ha nem sikerül programot feltölteni az AVR-Duino / Nano v3 panelre?

Ellenőrizd a COM portot, az Arduino IDE panel- és bootloader-beállítását, valamint azt, hogy a D0 és D1 soros lábakra nincs-e feltöltést zavaró modul kötve. FT232RL esetén a driver állapotát is érdemes megnézni.

Használható az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] önálló beépített vezérlőként?

Igen, a feltöltött program a számítógép nélkül is fut, ha a panel megfelelő tápellátást kap. Beépített használatnál a tápvédelemre, a polaritásra és a külső modulok áramfelvételére kell figyelni.

Hol található az AVR-Duino / Nano v3 FT232RL felhasználói dokumentációja?

A TavIR WebShop termékoldalán elérhető a Nano v3 FT232RL dokumentáció, amely a tápellátást, kivezetéseket, használati tudnivalókat és műszaki adatokat is tartalmazza.

Mit tartalmaz az AVR-Duino / Nano v3 (328+FT232RL) [Arduino Nano v3] csomag?

A csomag 1 darab FT232RL illesztős Nano panelt és 1 darab miniUSB kábelt tartalmaz. A beforrasztott tüskesor állapotát a rendelés előtt érdemes külön ellenőrizni, ha ez a beépítés miatt lényeges.
