AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C]

Leírás

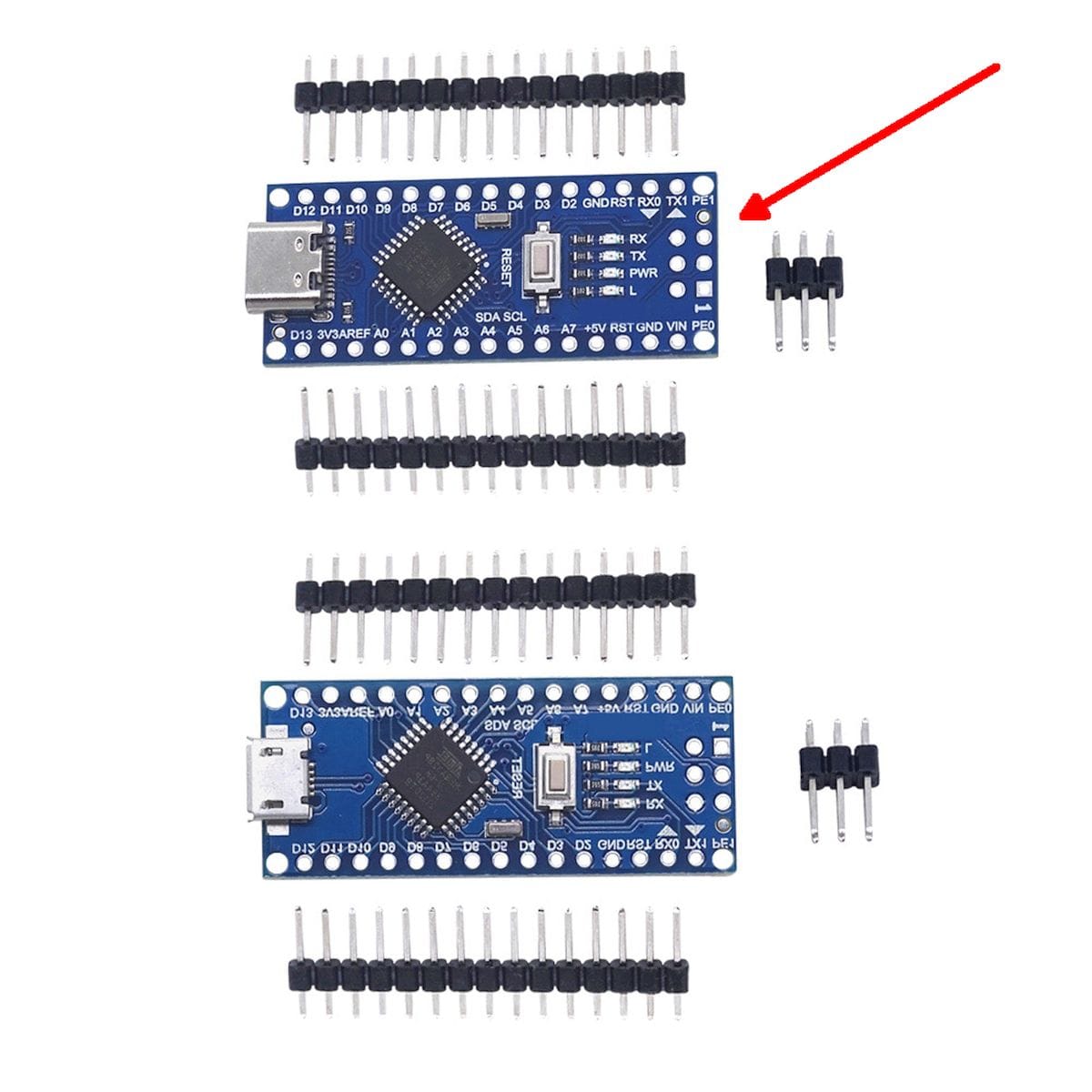

Az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] egy kis méretű, 5 V-os Arduino Nano-kompatibilis fejlesztőpanel ATmega328P mikrokontrollerrel, CH340 USB-soros illesztéssel és USB-C csatlakozóval. Akkor hasznos, ha Uno-szerű Arduino tudás kell, de kisebb helyen, breadboardban vagy beépített próbapaneles rendszerben.

Az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] nem nagy teljesítményű vezérlőpanel, hanem egy jól ismert AVR-alapú tanuló- és beépítőpanel. A lényege az egyszerűség: 5 V-os logika, Arduino IDE támogatás, sok példa, könnyen követhető lábkiosztás. A CH340 illesztő miatt egyes gépeken külön driver kellhet, és régebbi Nano bootloader esetén az Arduino IDE-ben nem mindig az alapértelmezett processzorbeállítás működik elsőre.

Azaz az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] egy USB-C csatlakozós, ATmega328P alapú, Arduino Nano-kompatibilis 5 V-os fejlesztőpanel általános vezérlési, mérési és oktatási feladatokhoz.

Így működik a gyakorlatban

A panelen az ATmega328P mikrokontroller futtatja a feltöltött programot, a számítógép felé pedig a CH340 USB-soros illesztő biztosítja a programfeltöltést és a soros kommunikációt. A fejlesztés Arduino IDE-ben, AVR-es C környezetben vagy más, ATmega328P-t támogató eszközzel is megoldható.

Tápot kaphat USB-C-n keresztül, 5 V-os szabályozott bemenetről vagy a Vin bemeneten külső tápforrásból. Beépítésnél arra kell figyelni, hogy a Nano kis panelmérete miatt nincs akkora védelmi tartaléka, mint egy nagyobb alappanelnek. A kimenetekre közvetlenül motort, relét, LED-szalagot vagy nagyobb áramú fogyasztót nem érdemes kötni.

Tipikus felhasználások

Az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] főleg ott jó, ahol kis méret, egyszerű Arduino-környezet és 5 V-os I/O kell.

Oktatási Arduino gyakorlatokhoz, ahol a tanulópanel breadboardba kerül.
Szenzoros próbakapcsolásokhoz, például hőmérséklet-, fény-, nyomógomb- vagy távolságméréshez.
Kisebb kijelzős projektekhez, például I2C LCD vagy egyszerű LED kijelzés vezérléséhez.
Relés vagy tranzisztoros kimeneti vezérlés előállításához, külső meghajtóelemmel.
Robotikai próbákhoz, ahol a motorvezérlést külön driver végzi.
Soros adatküldéshez, adatnaplózás előkészítéséhez vagy PC-s monitorozáshoz.
Beépített prototípushoz, ahol az Uno túl nagy lenne, de az Arduino Nano lábkiosztás megfelel.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
Megjelenik a soros port a számítógépen?	Ha nem jelenik meg, a CH340 driver hiányozhat vagy hibásan települt.
Az Arduino IDE-ben Nano panelt választottál?	Rossz panelválasztásnál a fordítás vagy a feltöltés hibára futhat.
Kell az ATmega328P Old Bootloader beállítás?	Régebbi bootloaderrel a feltöltés csak ezzel a processzorbeállítással sikerülhet.
5 V-os logikai szintű eszközhöz csatlakozik?	3,3 V-os modulnál szintillesztés nélkül bemeneti sérülés vagy bizonytalan működés lehet.
A Vin bemenetre megfelelő külső táp kerül?	Túl magas feszültségnél a stabilizátor melegedhet, túl alacsonynál a panel instabil lehet.
Nagyáramú fogyasztót közvetlenül a lábra kötsz?	A mikrokontroller kimenete túlterhelődhet, ezért motorhoz, reléhez vagy LED-szalaghoz driver kell.
A D0 és D1 lábakat használod?	Ezek a soros kommunikáció lábai, feltöltéskor vagy Serial Monitor használatakor ütközést okozhatnak.

Döntés előtt ellenőrizd

Az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] kiválasztása előtt ezeket érdemes végignézni:

A projekt 5 V-os logikai szintet használ-e.
Elég-e a 32 kB Flash és a 2 kB SRAM a programhoz.
Kell-e WiFi, Bluetooth vagy nagyobb memória, mert ezek ezen a panelen nincsenek.
A csatlakoztatott modulok elviselik-e az 5 V-os I/O szintet.
A tápellátás nem a panel lábain keresztül próbál-e nagyobb fogyasztót kiszolgálni.
A beépítési helyen megfelelő-e a Nano lábkiosztás és a tüskesoros kialakítás.
A számítógépen telepíthető-e a CH340 driver, ha az operációs rendszer nem ismeri fel magától.

Használati korlátok

Nem ezt a panelt érdemes választani, ha WiFi vagy Bluetooth kapcsolat kell, mert az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] nem tartalmaz rádiós modult.
Nem jó választás nagy memóriát igénylő grafikus, hálózati vagy összetett adatfeldolgozó feladathoz, mert az ATmega328P SRAM-ja 2 kB.
Nem célszerű 3,3 V-os szenzorokat közvetlenül 5 V-os I/O lábra kötni, mert szintillesztés nélkül sérülhetnek.
Nem való közvetlen motor-, relé- vagy LED-szalag-meghajtásra, mert a mikrokontroller lábai csak kis áramú vezérlőjelet adnak.
Nem szerencsés tartósan magas Vin feszültségről hajtani, mert a lineáris stabilizátor melegedése korlátozhatja a használatot.
Nem ipari védelemmel ellátott vezérlő, ezért zajos, nagyfeszültségű vagy kültéri környezetben külön védelem és illesztés kell.

Műhelymegfigyelés

A Nano-panelnél a legtöbb kezdőhiba nem a programban van, hanem a tápellátásban és a soros feltöltés körül. Ha a feltöltés nem indul, először a CH340 driver, a COM port, a Nano panelválasztás és az Old Bootloader beállítás legyen az ellenőrzési sorrend, ne a teljes kapcsolást bontsd szét.

Műszaki jellemzők

Mikrokontroller:	ATmega328P / ATmega328 család
Architektúra:	8 bites AVR
Órajel:	16 MHz
Logikai szint:	5 V
USB-soros illesztő:	CH340 család
USB csatlakozó:	USB-C
Digitális I/O:	14 db, ebből 6 PWM-kimenetként használható
Analóg bemenet:	8 db
ADC felbontás:	10 bit, ATmega328P alapján
Flash memória:	32 kB, ebből bootloader foglalhat helyet
SRAM:	2 kB
EEPROM:	1 kB
Ajánlott külső táp:	7-12 V
Megadott bemeneti határ:	6-20 V, tartósan óvatosan kezelendő
5 V-os tápbemenet:	Igen, szabályozott 5 V esetén
Programozási környezet:	Arduino IDE, AVR C, Wiring, BASCOM-AVR, MicroPascal
Bootloader:	Előre feltöltött, szükség esetén ATmega328P Old Bootloader beállítással
Panelméret:	Nano-formátum, kb. 45 × 18 mm; TavIR logisztikai méret: 6 × 3 × 0,5 cm

Dokumentáció

CH340/CH341 driver

Csomag

1 db AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] panel, ATmega328P chippel és bootloaderrel

További információk

Tömeg	0,025 kg
Méretek	6 × 3 × 0,5 cm
Cikkszám	T39146
Chipkészlet	ATMEGA-328
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C]” értékelése elsőként

Gyakran ismételt kérdések az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] termékről

Az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] használható Arduino IDE alatt?

Igen, az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] Arduino Nano-kompatibilis panelként használható. Feltöltésnél Nano panelt kell választani, és ha a feltöltés hibázik, érdemes az ATmega328P Old Bootloader beállítást kipróbálni.

Kell CH340 driver az Arduino Nano USB-C CH340 panelhez?

Előfordulhat, hogy kell. Ha a számítógép nem hoz létre soros portot, akkor a CH340/CH341 driver telepítése az első ellenőrzendő lépés.

Az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] 5 V-os vagy 3,3 V-os panel?

Ez a panel 5 V-os logikai szinttel dolgozik. 3,3 V-os szenzor vagy ESP-alapú áramkör felé szintillesztést kell használni, ha a modul bemenete nem 5 V tűrésű.

Miért nem töltődik fel a program az ATmega328P Old Bootloader beállítás nélkül?

Sok Nano-kompatibilis ATmega328P panel régebbi bootloaderrel érkezik. Ilyenkor a program fordítása sikerülhet, de a feltöltés csak az Old Bootloader processzoropcióval indul el.

Az Arduino Nano USB-C panel közvetlenül meghajthat motort vagy relét?

Nem erre való közvetlenül. A digitális lábak vezérlőjelet adnak, motorhoz, reléhez vagy LED-szalaghoz tranzisztoros, MOSFET-es vagy külön meghajtómodulos illesztés kell.

Milyen tápfeszültséggel érdemes használni az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] panelt?

USB-C-ről közvetlenül használható fejlesztés közben. Külső tápnál a 7-12 V ajánlott tartomány a biztonságosabb kiindulás, míg a magasabb Vin feszültség több hőt termelhet a panel stabilizátorán.

Használható az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] breadboardban?

Igen, a Nano-formátum egyik előnye, hogy próbapaneles fejlesztéshez jól illeszkedik. Arra figyelni kell, hogy a két oldali tüskesor körül maradjon elég hely a jumper vezetékeknek.

Miben különbözik az AVR-Duino / Nano (328+CH340) [Arduino Nano, USB-C] egy Arduino Uno paneltől?

A fő különbség a méret és a csatlakozás. A Nano kisebb, breadboardbarátabb, de a táp- és mechanikai tartalékai szerényebbek, ezért beépítésnél jobban kell figyelni a túlterhelésre.

Melyik lábakra érdemes figyelni soros kommunikációnál?

A D0/RX és D1/TX lábak a soros kommunikációhoz kapcsolódnak. Ha ezekre más modult kötsz, az zavarhatja a programfeltöltést vagy a Serial Monitor használatát.
