Leírás

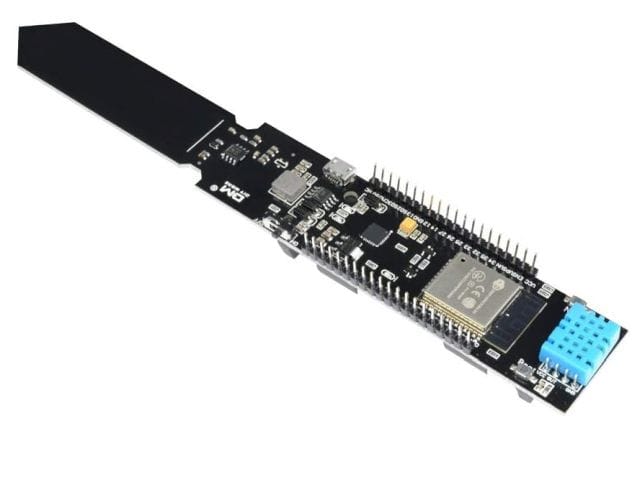

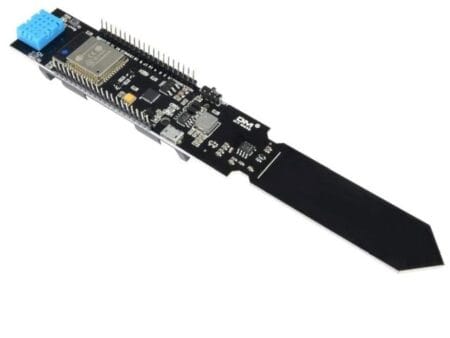

Az ESP32 WiFi/Bluetooth IoT modul DHT11, talajnedvesség, akkumulátor Foglalattal egy rendkívül sokoldalú fejlesztőmodul, amely az IoT (Internet of Things – Dolgok Internete) alkalmazásokhoz kínál átfogó megoldást. A modul az Espressif ESP32 mikrovezérlő köré épül, mely integrált WiFi (802.11 b/g/n) és Bluetooth 4.2 BLE vezeték nélküli kommunikációs képességeket biztosít. Ezáltal a rendszer képes vezeték nélküli adatgyűjtésre, továbbításra, vagy akár okoseszközökkel való közvetlen kapcsolatfelvételre – gateway, mobiltelefon vagy felhőszolgáltatás irányába.

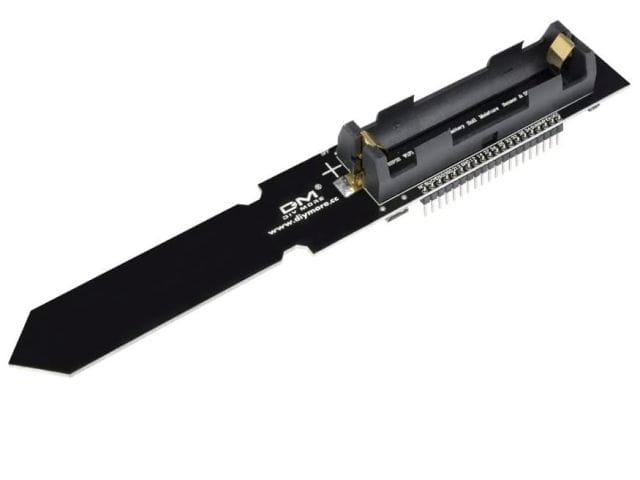

A modul része egy 18650 típusú lítium-ion akkumulátor foglalat, amely lehetővé teszi az autonóm, külső áramforrástól független üzemet. Ez különösen fontos kültéri vagy mobil alkalmazások esetén. A töltésvezérlés automatikus – a modul USB csatlakozón keresztül tölti az akkumulátort, miközben képes a párhuzamos működésre is.
Működési felépítés – integrált érzékelés és kommunikáció
Az alaplapra szerelve található egy DHT11 hőmérséklet- és páratartalom-érzékelő, amely digitális kimenettel rendelkezik. A DHT11 szenzor 0–50°C közötti hőmérsékletet és 20–90% relatív páratartalmat képes mérni, jellemző ±2°C és ±5% pontossággal. A szenzor nemcsak laboratóriumi körülmények között, hanem alapszintű környezeti monitoring alkalmazásokban is megfelelő. Kiegészítésként a modul tartalmaz egy kapacitív talajnedvesség-érzékelőt, mely lényegesen tartósabb és korrózióállóbb, mint a klasszikus ellenállás-elvű érzékelők.
A mérés során a talaj elektromos permittivitásának változását érzékeli, amely jó összefüggést mutat a nedvességtartalommal. Az érzékelő alacsony feszültségen, analóg kimenettel dolgozik, így egyszerűen illeszthető az ESP32 ADC bemeneteire.
Kommunikáció és programozás
A modulon található CP2104 USB–soros konverter lehetővé teszi a közvetlen programozást és soros monitorozást akár Arduino IDE, PlatformIO vagy más fejlesztőkörnyezeten keresztül. A CP2104 stabil, megbízható és támogatott Windows, Linux és MacOS rendszereken is. A rendszer működéséhez szükséges firmware fejleszthető C/C++, MicroPython vagy akár ESPHome környezetben, így könnyedén integrálható Home Assistant, Node-RED, Blynk, vagy más IoT rendszerekbe.
A 18650 akku nem része a csomagnak!
Előnyök és alkalmazások
- Energiafüggetlen működés: Akkumulátoros üzemre optimalizált, ideális kültéri és mobil alkalmazásokhoz.
- Vezeték nélküli kommunikáció: WiFi-n és BLE-n keresztül is elérhető; felhőalapú adatküldés, MQTT és HTTP REST kompatibilitás.
- Bővíthető analóg bemenetek: További érzékelők (pl. fény, CO₂, esőérzékelő) illeszthetők.
- Alkalmazási területek:
- Okoskert, növényfigyelő rendszer
- Automata öntözésvezérlés
- Környezeti monitoring állomás
- Oktatási célú IoT projektek
- Mobil meteorológiai szenzorcsomag
Műszaki adatok
- Mikrokontroller: ESP32 (Xtensa dual-core, 240 MHz, WiFi + BLE 4.2)
- Tápfeszültség: 3.7V (18650 lítium akkumulátor) vagy 5V Micro USB
- Akkumulátor-töltés: USB-ről automatikus, beépített töltésvezérlővel
- Soros átalakító: CP2104 (USB–UART interfész)
- Érzékelők:
- DHT11 (hőmérséklet/páratartalom), kapacitív talajnedvesség
- Hőmérséklet-mérés tartománya 0 – 50 °C (±2°C)
- Páratartalom-mérés tartománya 20 – 90% RH (±5% RH)
- Talajnedvesség kimenete Analóg feszültség (0–3.3V)
- Kompatibilitás: Arduino, ESPHome, Tasmota, MicroPython
- Méret: 19,4 × 3 cm
- USB csatlakozó: Micro USB
Dokumentáció
Csomag
- 1x ESP32 DHT11-talajszenzor alappanel
- 2x tüskesor
- Micro-USB kábel
