Leírás

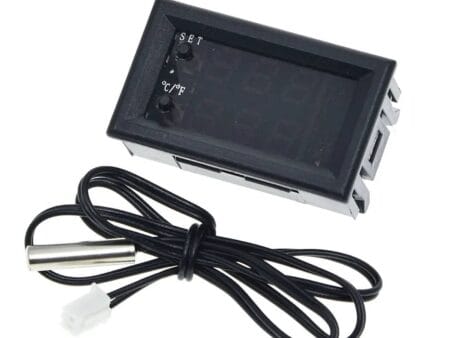

A W1209WK digitális termosztát egy kompakt, intelligens hőmérséklet-szabályozó modul 12 V DC tápfeszültséggel, amely precíz vezérlést biztosít hűtés vagy fűtés esetén. A modul tokozott, bepattintható kivitelben érhető el, így könnyen beépíthető vezérlőpanelekbe, szekrényekbe vagy prototípusokba.
Beépített LED kijelzővel, NTC érzékelővel és programozható paraméterekkel rendelkezik, így alkalmas automatizálási, inkubátor-, akvárium-, növényházi vagy egyéb környezeti hőmérséklet-szabályozási alkalmazásokhoz.
Fő előnyei
- Egyszerű beállítás három nyomógombbal.
- Hűtési (C) és fűtési (H) üzemmód.
- Széles hőmérséklet-tartomány (–50 … +110 °C).
- Kalibrálható szenzor és késleltetett indítás funkció.
- Tokozott, bepattintható kivitel, panelbarát rögzítéssel.
Működési elv
A W1209WK digitális termosztát NTC érzékelőn keresztül méri a környezeti hőmérsékletet. A felhasználó beállítja a célhőmérsékletet (setpoint) és a visszakapcsolási különbséget (hiszterézis).
A relé automatikusan kapcsolja a kimenetet a mért érték alapján:
- Fűtési módban (H): ha a hőmérséklet a beállított érték alá esik, a relé bekapcsol.
- Hűtési módban (C): ha a hőmérséklet a beállított érték fölé nő, a relé bekapcsol.
A paraméterek (P0–P8) programozhatók, és a készülék nem felejtő memóriában tárolja az értékeket.
Beállítható hőmérséklet-korrekció, késleltetett indítás, felső- és alsó hőmérséklet-határ, valamint riasztás funkció.

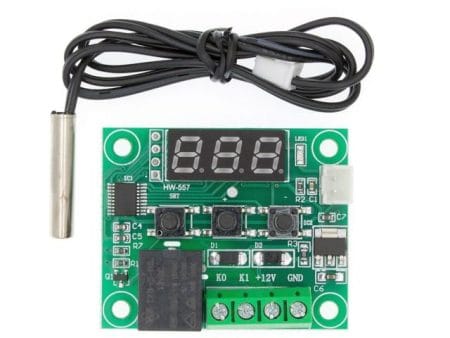

A bepattintható ház a nyílt paneles W1209 továbbfejlesztett, biztonságosabb változata: megvédi az elektronikát a portól és a mechanikai sérülésektől, miközben a beépítés gyors és stabil.

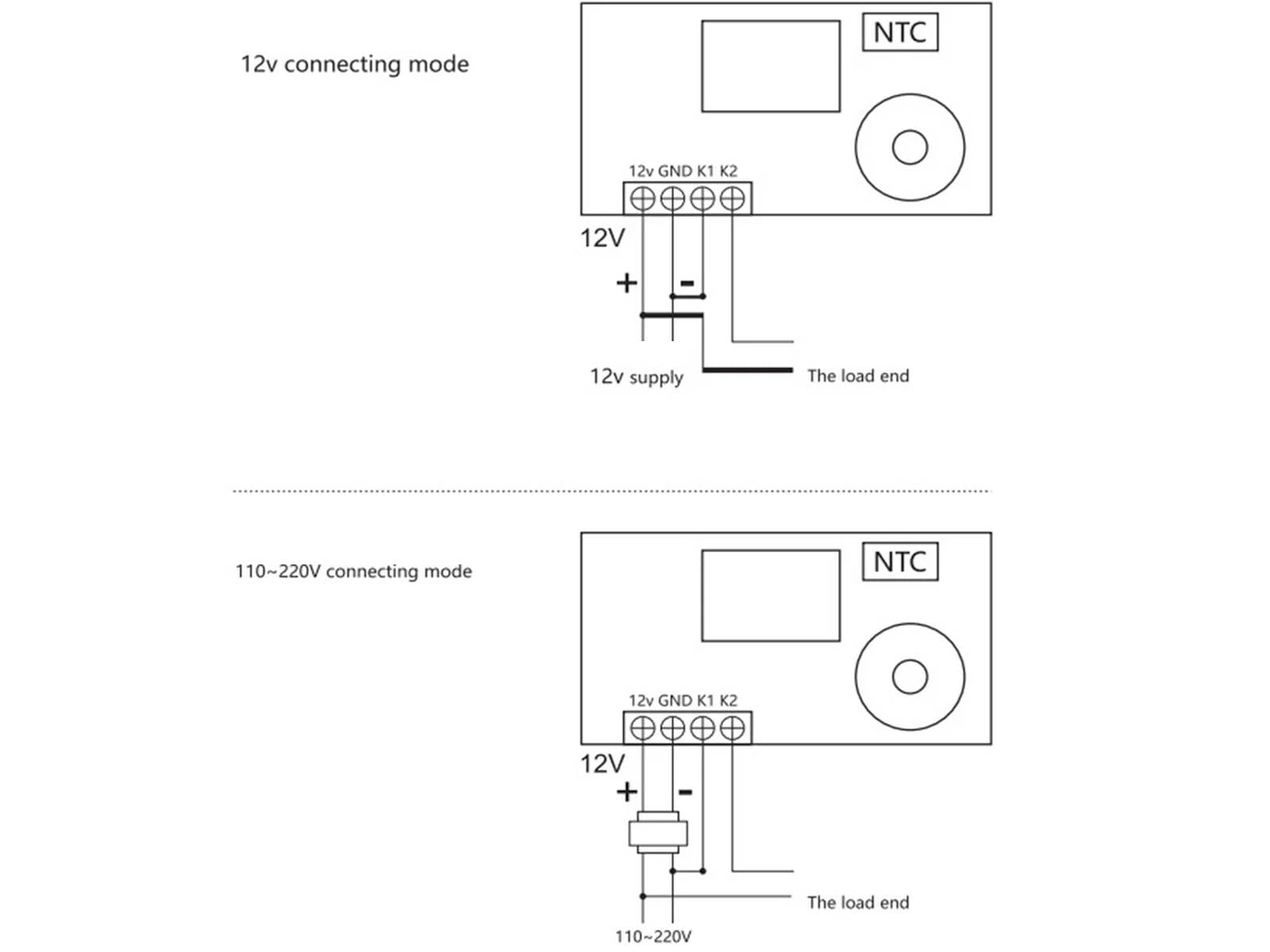

A beépített relé alapvetően külső teljesítményrelé meghajtására szolgál!
Felhasználás
- Akváriumok, terráriumok fűtésének / hűtésének automatizálása
- Növényházi vagy inkubátor rendszerek hőmérséklet-szabályozása
- Hűtő- és fűtőberendezések vezérlése
- Sörfőző-, fermentáló- és érlelőkamrák stabil hőmérséklete
- DIY / maker projektek Arduino, ESP32, Raspberry Pi rendszerekkel
- Oktatási, automatizálási és IoT-fejlesztési kísérletek
Alapadatok
- Tápfeszültség: 12 V DC
- Relé kimenet: 1 db 10A/12V DC (a relé 10A/250V AC)
- Mérési tartomány: –50 °C … +110 °C
- Pontosság: ± 0,1 °C
- Hiszterézis (visszatérési különbség): 0,1 – 30 °C
- Beállítható felső határ (P2): max. +110 °C
- Beállítható alsó határ (P3): min. –50 °C
- Hőmérséklet-korrekció (P4): –15 … +15 °C
- Késleltetett indítás (P5): 0 – 10 perc
- Riasztás (P6): –50 … +110 °C, kikapcsolható
- Egységválasztás: Celsius / Fahrenheit (C/F gomb)
- Gyári visszaállítás: P8 = ON
- Hőmérséklet-érzékelő: NTC 10 kΩ, 3950 B érték
- Érzékelő kábel hossza: ~0,5 m
- Kijelző: 3-jegyű LED
- Vezérlőgombok: SET, C/F (+/–), Power
- Tokozás: műanyag, bepattintható panelbe építéshez

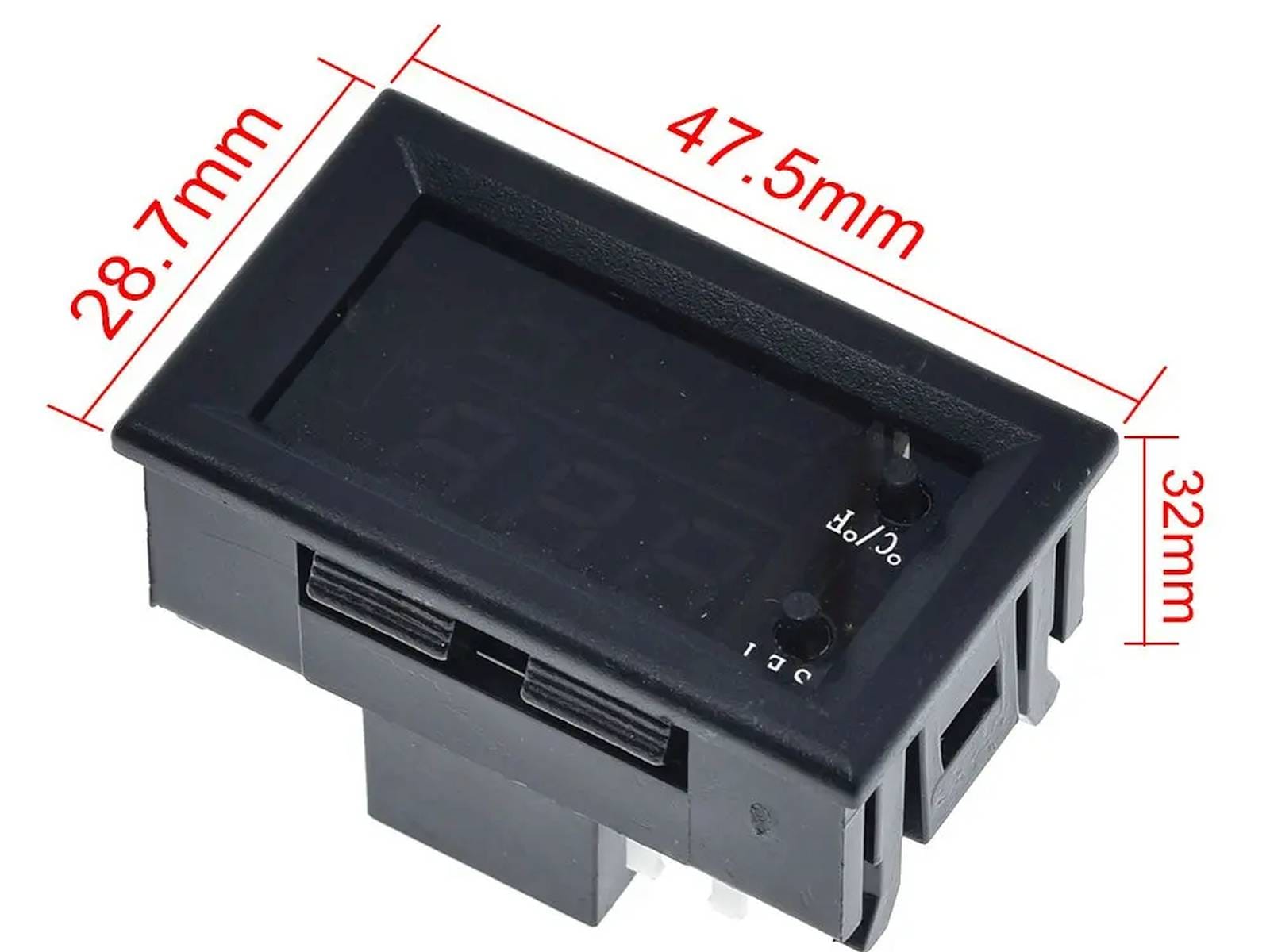

- Méretek: 48 × 40 × 14 mm
- Üzemi hőmérséklet: –10 … +60 °C
- Tárolási páratartalom: 20 – 85 % RH
Alternatív nevek és színek / típusnév variánsok
Az alábbi elnevezések gyakran előfordulnak a W1209 modul kapcsán:
- XH-W1209 – alternatív típusnév
- TH-50110 – hazai elnevezés, kompatibilis modul

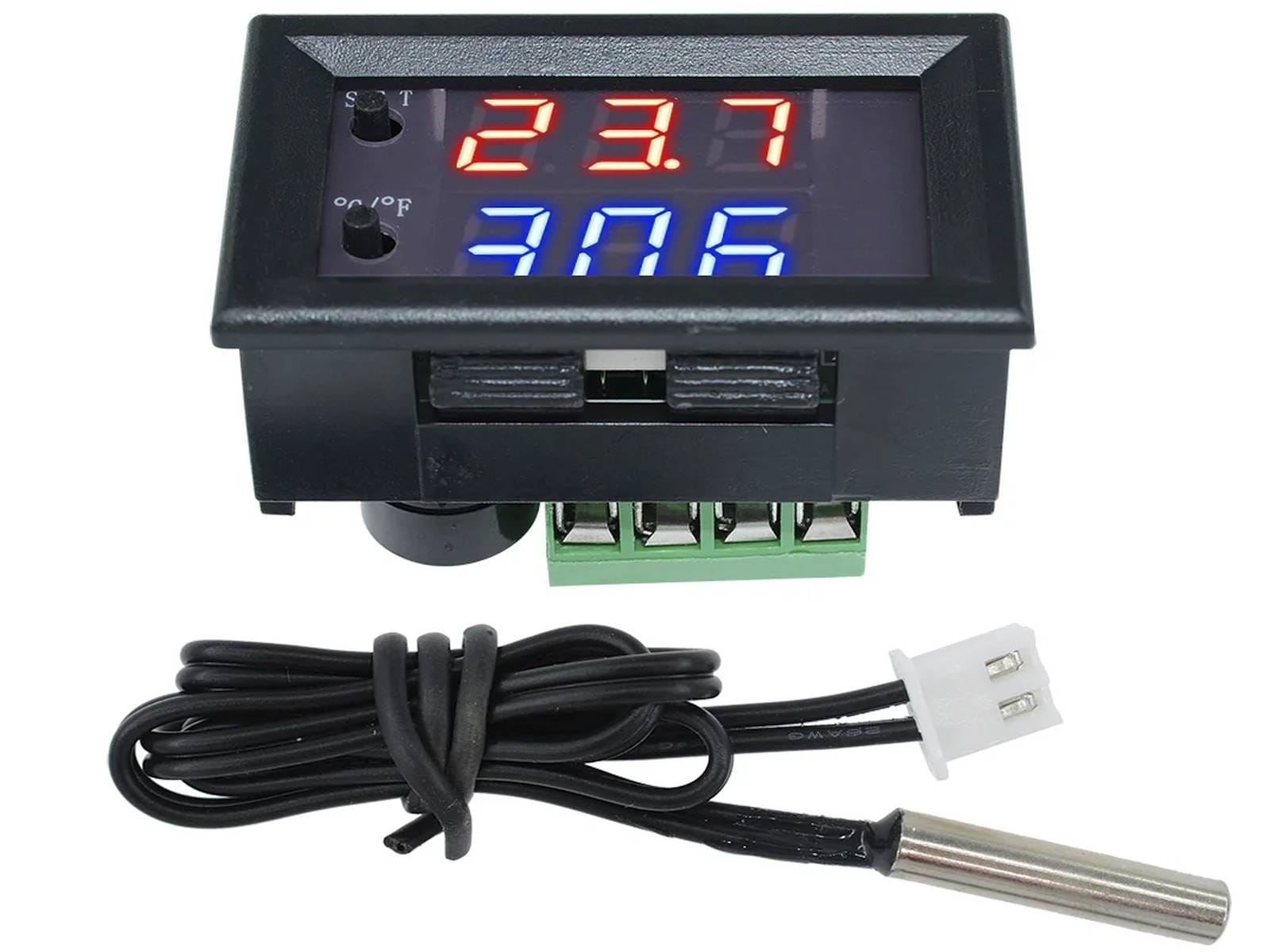

- W1209 Red – piros kijelzős változat
- W1209 Blue – kék kijelzős változat
- W1209WK – tokos (burkolt) változat
- XH-W1209 digitális termosztátház kijelzővel – tokozott kivitelű változat
- OEM W1209 átlátszó ház – házasított változat
Dokumentációs és kapcsolódó linkek
Csomag
- 1x W1209WK termosztát hőmérővel
