RFID kártya (írható, T5577, 125kHz)

Leírás

A RFID kártya (írható, T5577, 125kHz) 125 kHz-es, passzív RFID azonosítókártya T5577 chippel. Olyan helyzetekben használható, ahol kártyaformátumú, alacsony frekvenciás azonosítóra van szükség, és az azonosító tartalma 125 kHz-es íróval vagy másolóval programozható. A RFID kártya (írható, T5577, 125kHz) nem mikrokontroller modul, nem NFC kártya és nem 13,56 MHz-es MIFARE eszköz. A döntő kérdés a frekvencia és az olvasóoldali kompatibilitás: 125 kHz-es RFID rendszerhez, például RDM6300 olvasómodulhoz illeszthető, míg 13,56 MHz-es olvasóval nem ugyanaz a termékkör.

A RFID kártya (írható, T5577, 125kHz) akkor hasznos, amikor oktatási, fejlesztési, tesztelési vagy egyszerű azonosítási környezetben kell írható RFID kártya. A Block 0 írható, az UUID újraírható, ezért a kártya nem csak fix azonosítóként, hanem programozható 125 kHz-es proxy kártyaként is kezelhető. Az első korlátot nem a kártya mérete vagy tápellátása adja, hanem a rendszerbiztonság és a kompatibilis író/olvasó megléte. A RFID kártya (írható, T5577, 125kHz) önmagában nem jelent titkosított, nagy biztonságú azonosítási rendszert.

Helye a rendszerben

A 125 kHz-es RFID rendszerekben az azonosító kártya és az olvasó között nincs fizikai érintkezés. Az olvasó elektromágneses mezője energiát ad a passzív kártyának, a kártya pedig az olvasó felé visszajuttatja az azonosításhoz szükséges adatot.

A RFID kártya (írható, T5577, 125kHz) ebben a rendszerben az azonosító oldal. A vezérlő, beléptető vagy mikrokontroller nem közvetlenül ehhez a kártyához csatlakozik, hanem az RFID olvasóhoz. Arduino, ESP32 vagy más vezérlő használatakor a rendszer tipikusan így néz ki: kártya – 125 kHz-es olvasó – soros vagy más illesztés – vezérlőprogram.

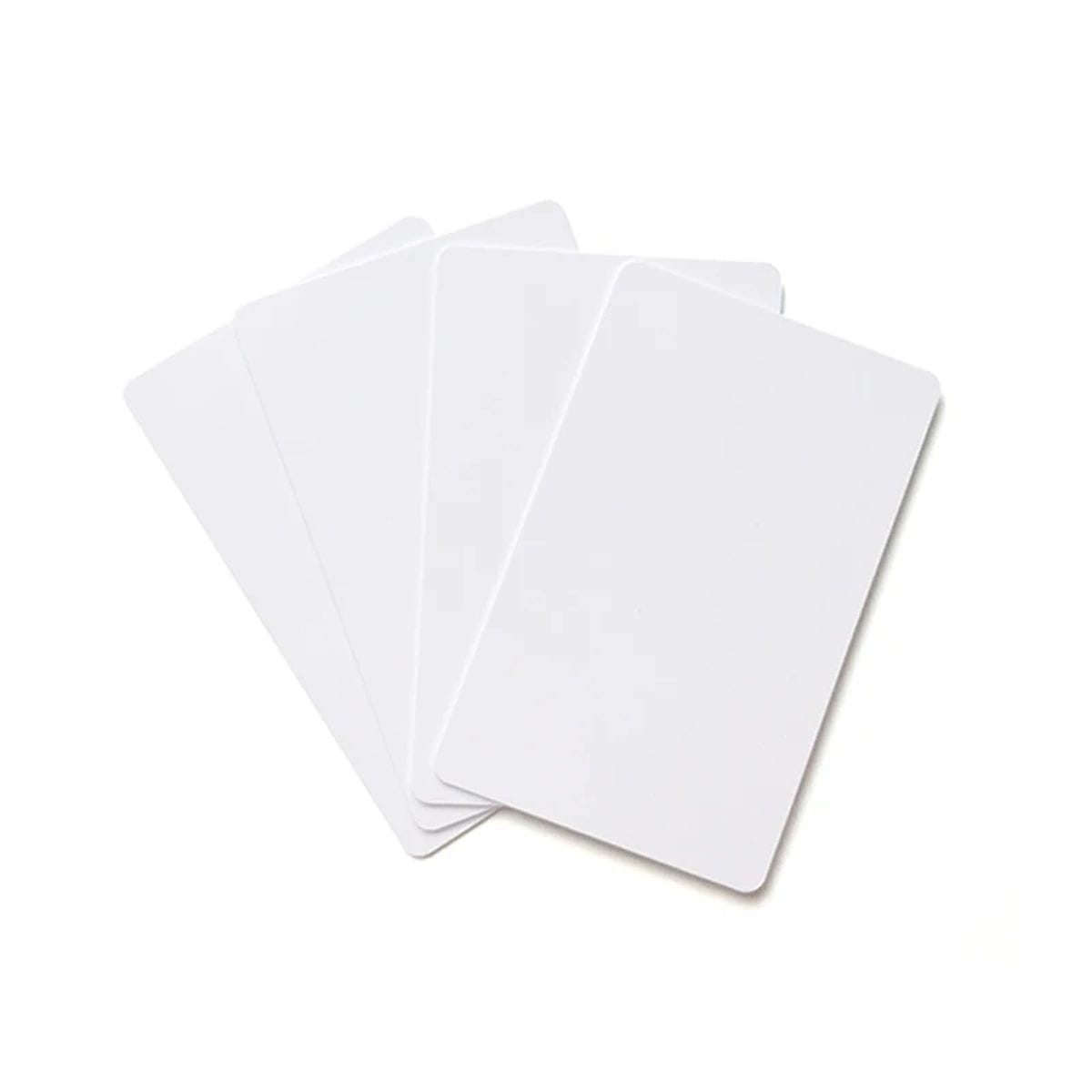

Az RFID kártya (írható, T5577, 125kHz) fehér PVC kivitelű, 125 kHz-es, T5577 chipes, írható és olvasható passzív RFID kártya, amelynek Block 0 területe és UUID azonosítója átírható kompatibilis 125 kHz-es RFID íróval.

Működés és beépítés

A RFID kártya (írható, T5577, 125kHz) nem igényel saját energiaforrást. A működéshez 125 kHz-es olvasó vagy író szükséges, amely a kártyát rövid távolságból gerjeszti és kommunikál vele. A megadott olvasási távolság 1-5 cm, ezért a kártyát nem nagy távolságú azonosításra kell tervezni.

Beépítéskor a kártya fizikai oldala egyszerű: bankkártya méretű PVC lap, külön bekötés nélkül. A rendszeroldali munka az olvasó elhelyezése, az antennakörnyezet, a burkolat anyaga, a vezérlőprogram és az azonosítók kezelése körül történik.

Az írhatóság miatt a RFID kártya (írható, T5577, 125kHz) fejlesztői és karbantartási környezetben kényelmes tesztkártya. Ugyanez a tulajdonság éles beléptető rendszerben kockázat is lehet, ha a rendszer csak egyszerű azonosítóra épít.

Felhasználási példák

A RFID kártya (írható, T5577, 125kHz) használható:

• 125 kHz-es RFID olvasók működésének próbájához.
• RDM6300 alapú Arduino vagy mikrokontrolleres beléptető demóhoz.
• oktatási környezetben az LF RFID működés bemutatására.
• tesztazonosítóként fejlesztés közben, amikor több kártyaazonosítóval kell próbálni a programlogikát.
• egyszerű jogosultsági vagy jelenlét-azonosítási kísérleti rendszerben.
• pót- vagy próbakártyaként olyan környezetben, ahol a 125 kHz-es T5577 formátum illeszkedik a használt író/olvasó rendszerhez.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizendő adatok

Használati korlátok – mikor ne ezt válaszd

Ne a RFID kártya (írható, T5577, 125kHz) terméket válaszd, ha

• 13,56 MHz-es NFC, MIFARE, RC522 vagy PN532 rendszerhez keresel kártyát.
• titkosított, magas biztonsági szintű azonosításra van szükség.
• több tíz centiméteres vagy méteres olvasási távolság kell.
• a rendszered csak fix, nem írható EM4100/TK4100 típusú azonosítót fogad.
• kártyanyomtatáshoz, lamináláshoz vagy ipari kártyagyártáshoz külön minősített alapanyagra van szükség.
• a rendszer dokumentációja pontosan más chipet, más frekvenciát vagy más protokollt ír elő.

Műhelytitok

125 kHz-es RFID-nél sok hibát nem a kártya okoz, hanem az, hogy a vevő 13,56 MHz-es olvasót, RC522 modult vagy NFC-s telefont próbál ugyanabba a rendszerbe beilleszteni. A RFID kártya (írható, T5577, 125kHz) csak akkor lesz jó választás, ha a teljes lánc 125 kHz-es: kártya, olvasó, író és a vezérlőszoftverben kezelt azonosítóformátum is.

Műszaki jellemzők

Dokumentáció

• ATA5577C Read/Write LF RFID IDIC adatlap – Microchip

Csomag tartalma

• 1x 125kHt T5577 írható RFID kártya (írható, fehér)
