GY‑50 L3G4200D 3‑tengelyes digitális giroszenzor modul

Name: GY‑50 L3G4200D 3‑tengelyes digitális giroszenzor modul
Brand: Tavir
SKU: T97692
Price: 790 HUF
Availability: InStock

Leírás

A GY‑50 (L3G4200D) 3‑tengelyes digitális giroszenzor modul egy kisméretű, akár ±2000 dps érzékelési tartományú forgássebesség‑érzékelő. Arduino, ESP vagy Raspberry Pi rendszerekkel kiválóan használható. Fő előnyei a megbízható 16 bites adatpontosság, választható I²C vagy SPI kommunikáció, valamint beépített alacsony-/magas‑szűrés (LPF/HPF).

A modul a ST gyártmányú L3G4200D MEMS giroszkópot tartalmazza, amely három tengely mentén méri a forgás sebességét. A chip beépített digitális alacsony- és magaspassz szűrőkön keresztül tisztítja a zajt, különösen az I²C/SPI interfészű adatcserénél fontos

A HPF/LPF beállítások lehetővé teszik a stabil mérési sávszűrést, csökkentve az IMU integráció szemcsésedését.
A modulon található két digitális kimeneti vonal (data‑ready és interrupt) megkönnyít egy eseményvezérelt adatgyűjtést
A skálázható teljes tartomány: ±250, ±500 vagy ±2000 dps – a CTRL_REG4 regiszteren keresztül választható.
Belső tápfeszültség: 2,4 V–3,6 V, l külső LDO-val: 3.3V/5V. 5V rendszerekkel is kompatibilis (BOARD-on beépített szabályzóval)

Felhasználás

Dronok és UAV rendszerek – stabil repülési adat az IMU‑hoz
Virtuális valóság és játékvezérlés – pontos, alacsony késleltetésű forgásérzékelés
Robotika és orientációs rendszerek – hajlékony mozgáselemzés frissítéshez
Maker‑projektek, Arduino vagy Raspberry Pi alapú eszközök – interaktív irány és mozgásvezérelt alkalmazásokhoz

Műszaki jellemzők

IC típusa: L3G4200D/ L3G4200 (ST gyártmányú MEMS giroszkóp)
Mérési tartomány: ±250 / ±500 / ±2000 dps (választható)
Adatfelbontás: 16 bit forgási sebesség, 8 bit hőmérsékleti adat
Kommunikáció: I²C (akár 400 kHz) vagy SPI (4‑ vagy 3‑vezetékes)
Tápfeszültség: 2,4 V–3,6 V (modul: 5V)
Interfészlogika: 1,8–3,3 V (Busz: 5V támogatott; szintillesztő opcionális)
Szűrés: Beépített low‑ és high‑pass szűrők konfigurálhatók
Jelzés: Data‑ready és interrupt kimenet
Működési hőmérséklet: ‑40 °C … +85 °C
FIFO puffer: 32 adatérték tárolására alkalmas regiszterrel

Dokumentáció

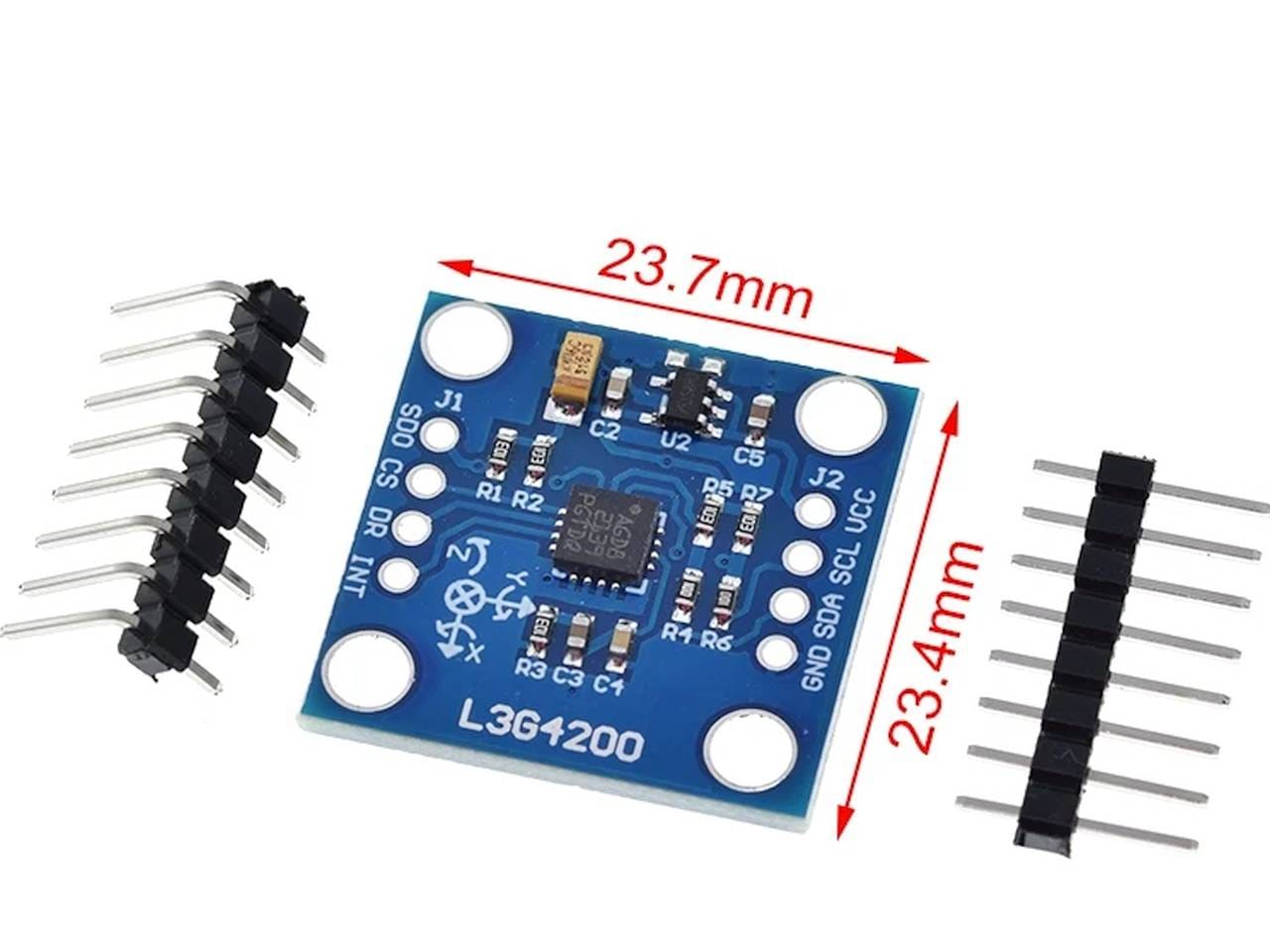

Csomag

1x GY-50 érzékelő/szenzor
1x egyenes tüskesor
1x L-alakú tüskesor

További információk

Tömeg	0,020 kg
Méretek	4 × 4 × 1 cm
Cikkszám	T97692
Protokoll	I2C/IIC/TWI, SPI
Szenzor	Giroszkóp, Hőmérséklet
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„GY‑50 L3G4200D 3‑tengelyes digitális giroszenzor modul” értékelése elsőként

Kérdés: Mi az a GY‑50 L3G4200D modul?
Válasz: A GY‑50 egy háromtengelyes L3G4200D giroszkóp breakout board, amely digitális I²C vagy SPI interfészen keresztül szolgáltat forgási sebesség adatokat (±250 / ±500 / ±2000 dps).

Kérdés: Mekkora a táplálási feszültség és működési tartomány?
Válasz: A modul 2,4 V és 3,6 V között működik (szokásosan 3,3 V). A tápfeszültség kompatibilis, az I/O vonalak akár 1,8 V‑os jeleket is tudnak kezelni.

Kérdés: Milyen interfészeket támogat és milyen adatformátumot küld?
Válasz: Az eszköz I²C (400 kHz) vagy SPI (10 MHz‑ig, 3 vagy 4 vezetékes) interfész használható. A kimenet 16 bites forgási sebességértékek, továbbá 8 bites hőmérsékletadatok.

Kérdés: Milyen alkalmazásokhoz ajánlott ez a modul?
Válasz: Ideális robotikához, GPS navigációhoz, virtuális valóság és játékinput eszközökhöz, drónokhoz és IMU rendszerekhez.

Kérdés: Van beépített FIFO buffer és alvó mód?
Válasz: Igen, a modul rendelkezik 32‑elemes FIFO pufferrel az adatcsomagok gyűjtéséhez, valamint alvó és leállítási üzemmódokkal az alacsonyabb energiafogyasztás érdekében.
