Leírás

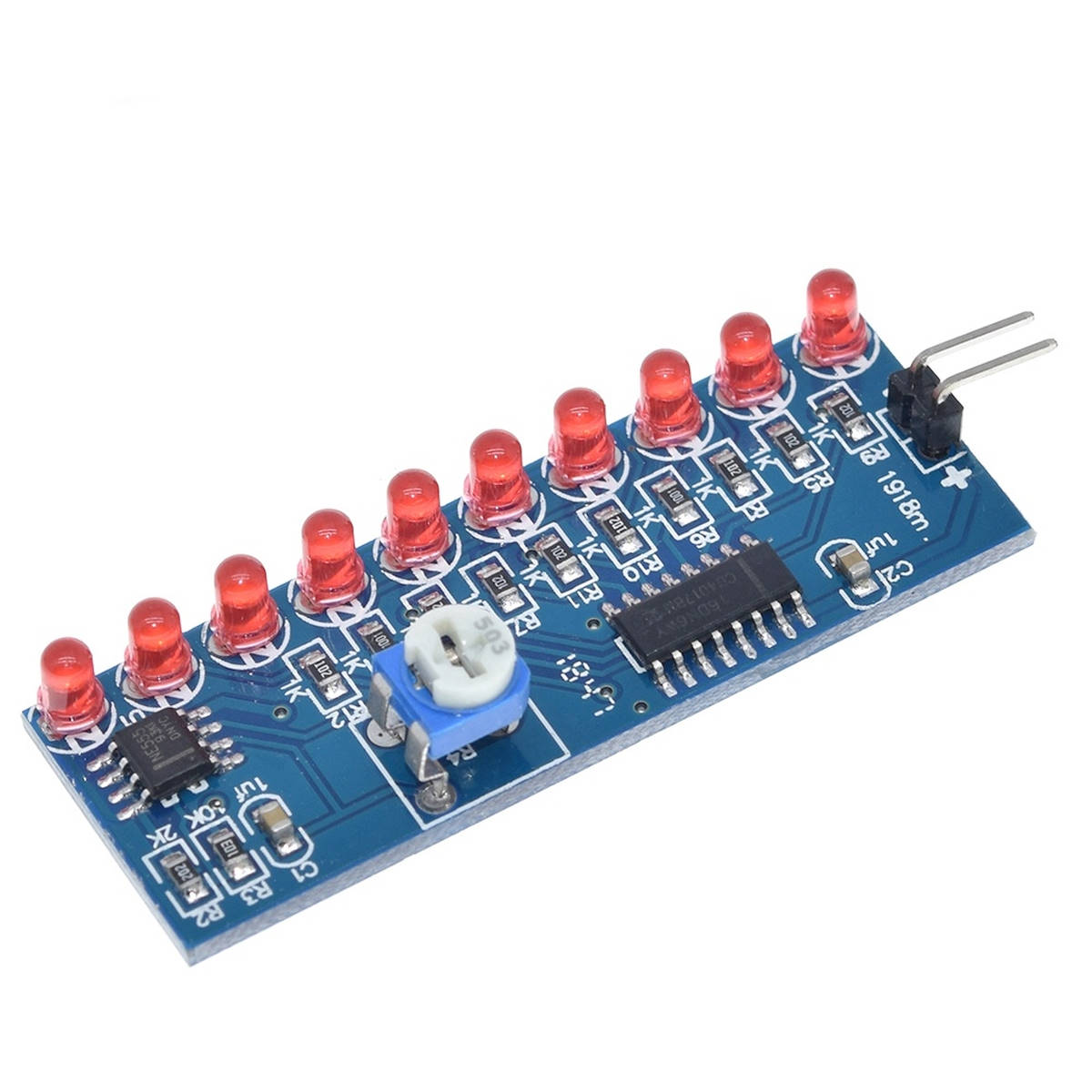

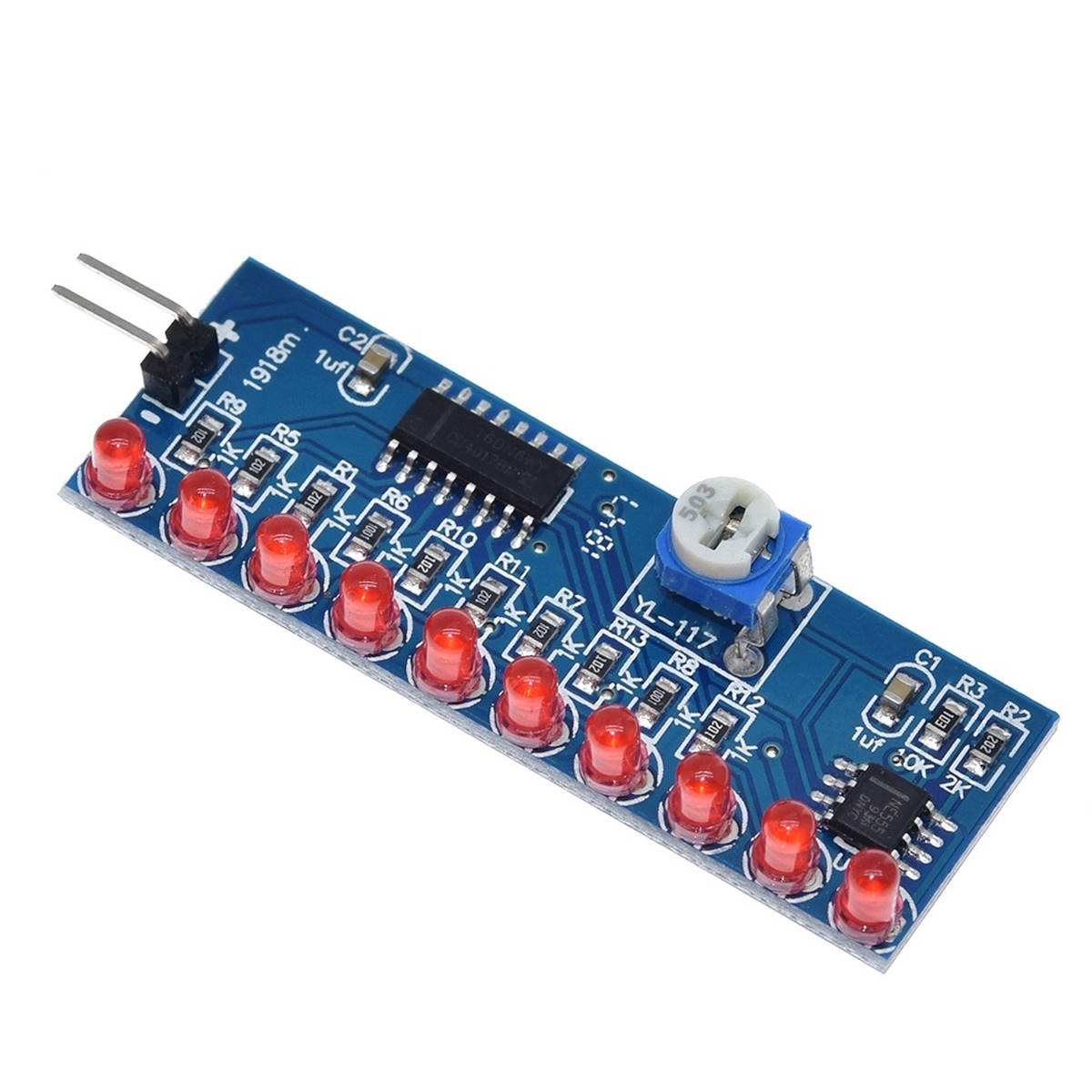

A Gyakorlópanel SMD/DIP VII. (555+4017) olyan forrasztási gyakorlókészlet, ahol az összeépítés végén egy működő, 10 LED-es futófény jelzi vissza a munka eredményét. Szakköri feladatként különösen jól használható, mert a forrasztás után rögtön tovább lehet lépni az áramkör működésének megértésére és a hibakeresésre.

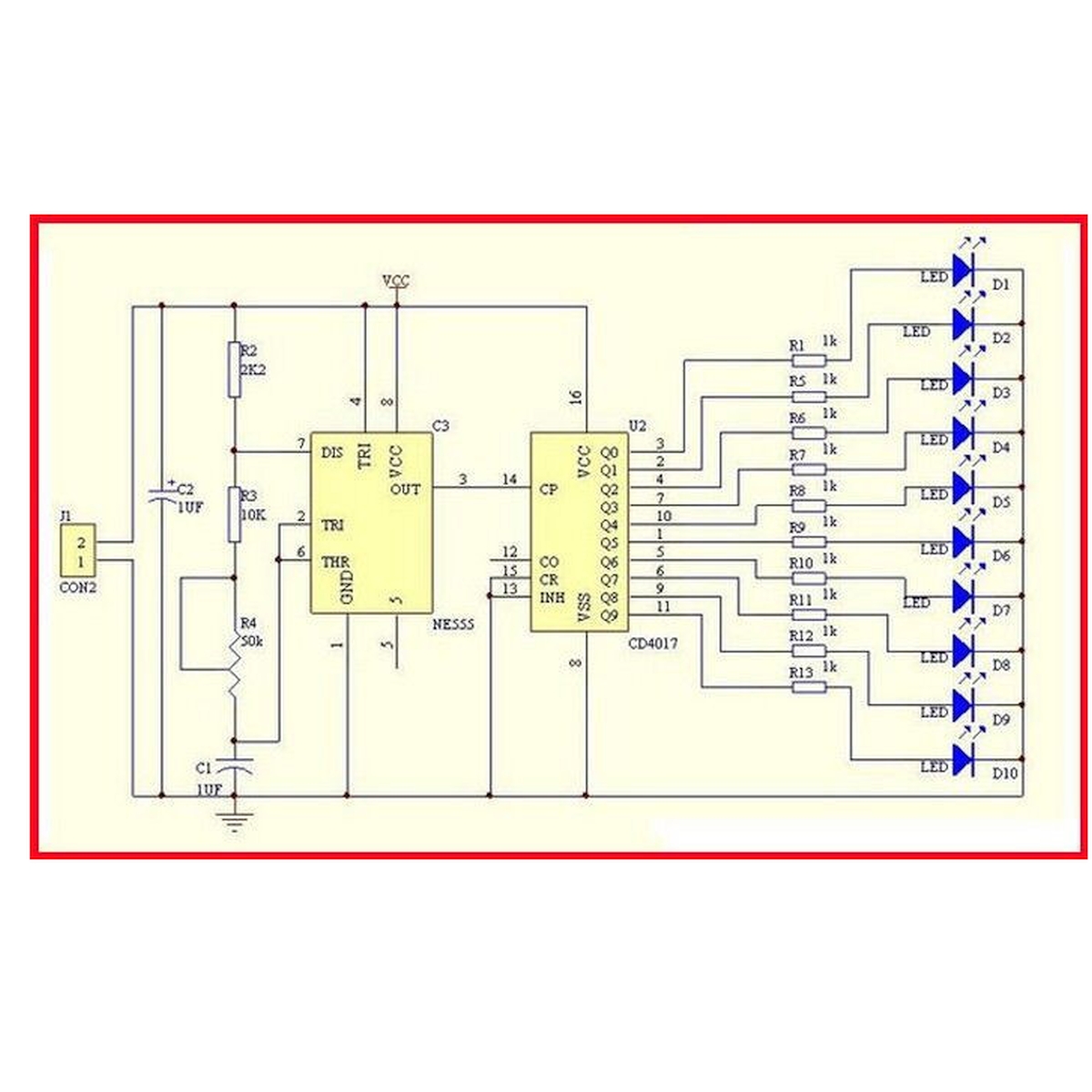

A kapcsolás két jól ismert integrált áramkör köré épül. Az NE555 állítja elő a léptetéshez szükséges órajelet, a CD4017 pedig minden beérkező impulzus hatására továbbkapcsol a következő kimenetre. A tíz LED ennek megfelelően egymás után világít. A futás sebessége az 50 kΩ-os trimmerrel állítható, így kézzel is jól megfigyelhető, hogyan változik az időzítés hatására a teljes működés.
A Gyakorlópanel SMD/DIP VII. (555+4017) 3,5-7 V közötti egyenfeszültségről működik. Gyakorlóasztalon a stabil 5 V-os táp kényelmes megoldás. A panel kis helyen elfér, miközben elegendő alkatrészt és forrasztási pontot ad ahhoz, hogy valódi szerelési rutint lehessen szerezni rajta.
A készlet használatához programozás nem szükséges. A hangsúly a pontos beültetésen, a polaritás helyes kezelésén, a tiszta forrasztásokon és az elkészült kapcsolás értelmezésén van.
Hol használható?
Az első SMD/DIP forrasztásoknál egyszerre kell figyelni az alkatrész helyére, irányára, a páka kezelésére és arra, hogy a forrasztóón éppen annyi legyen, amennyi az adott kötéshez kell. Egy gyakorlópanelen ezek a mozdulatok kockázat nélkül ismételhetők, közben pedig az elkészült áramkör működése is visszajelzést ad.
A Gyakorlópanel SMD/DIP VII. (555+4017) ebből a szempontból több egyszerű forrasztási próbánál. A tíz LED-es futófény már egy teljes áramköri folyamatot mutat meg: van időzítés, számlálás és egymás után kapcsolódó kimenet. Ha minden alkatrész a megfelelő helyre került és a forrasztások rendben vannak, a kapcsolás működése azonnal látható.
Oktatásnál ez azért hasznos, mert a szerelés után természetesen adódik a következő feladat: megérteni, melyik áramköri rész mit csinál, és hogyan lehet a hibát szakaszosan megkeresni, ha a LED-sor nem a várt módon működik.
A működés, egyszerűen elmagyarázva
Az NE555 ezen a panelen periodikus impulzusokat állít elő. Ezek adják a kapcsolás ütemét. Az 50 kΩ-os trimmer állításával az időzítés változik, így a LED-ek lassabban vagy gyorsabban lépnek tovább.
Az órajel a CD4017 számláló bemenetére kerül. Minden impulzus egy következő kimenetre lépteti a számlálót, a hozzá tartozó LED pedig bekapcsol. A sor a tízedik kimenet után újrakezdődik, így alakul ki a folyamatos futófény.
Ebben a kapcsolásban a működéshez nincs szükség mikrokontrollerre vagy programra. A teljes folyamatot az NE555 időzítő, a CD4017 számláló és a hozzájuk kapcsolódó alkatrészek végzik.
Mikor érdemes használni?
- SMD/DIP forrasztás gyakorlására, amikor már egy működő áramkört szeretnél összeépíteni.
- Elektronikai szakkörön, ahol a forrasztás után a kapcsolás működését is végig lehet beszélni.
- Technikumi vagy műhelyfoglalkozáson, ahol a szereléshez hibakeresési feladat is kapcsolódik.
- Az NE555 időzítő asztabil működésének szemléltetésére.
- A CD4017 dekádszámláló léptetésének bemutatására.
- LED-ek és polarizált alkatrészek helyes beültetésének gyakorlására.
- Egyszerű futófényes demonstrációhoz vagy modellvilágítási feladathoz.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Mekkora tápfeszültséget kap a panel? | A Gyakorlópanel SMD/DIP VII. (555+4017) 3,5-7 V közötti egyenfeszültségről működik, gyakorláshoz a stabil 5 V jól használható. |
| Helyes irányban kerültek be a LED-ek? | A LED-ek polaritásérzékenyek, ezért a beültetési irány közvetlenül befolyásolja a működést. |
| Helyesen állnak az elektrolit kondenzátorok? | A polaritásukat a panel jelöléséhez igazítva kell beültetni. |
| Jó irányban vannak az IC-k? | Az 555 és a 4017 helyes tájolása szükséges a kapcsolás működéséhez. |
| Maradt ónhíd két közeli forrasztási pont között? | A nem kívánt összeköttetés hibás működést vagy rövidzárat okozhat. |
| Mit állít az 50 kΩ-os trimmer? | A trimmerrel a LED-ek léptetési sebessége változtatható. |
Ezt nézd meg, mielőtt döntesz
A Gyakorlópanel SMD/DIP VII. (555+4017) elsősorban forrasztási és alapáramköri gyakorlóeszköz. A 10 LED-es futófény a feladat része, egyben jól látható visszajelzés az elkészült kapcsolás működéséről.
A panel 3,5-7 V tápfeszültséget igényel. A műhelyben egy stabil 5 V-os tápról egyszerűen használható. A tápforrást, valamint a forrasztáshoz szükséges eszközöket külön kell biztosítani.
A készlet saját időzítő- és számlálóáramkört tartalmaz, ezért Arduino, ESP32 vagy más vezérlő nem szükséges hozzá. Ha a cél programból változtatható fényminta, akkor mikrokontrolleres vagy címezhető LED-es megoldás illik jobban a feladathoz.
A NYÁK 54 x 21 mm-es, 1,6 mm vastag. Ez a méret már elegendő szerelési feladatot ad, közben a teljes kapcsolás jól áttekinthető marad.
Ahol már más megoldást érdemes választani
- Programból változtatható fényanimációhoz mikrokontrollerrel vezérelt LED-megoldás szükséges.
- WS2812 vagy más címezhető LED-ek használatának gyakorlásához adatvezérelt LED-panel való.
- Nagy teljesítményű LED-ek meghajtásához külön erre tervezett LED-meghajtó áramkör szükséges.
- Kültéri vagy végleges készülékbe épített alkalmazásnál a mechanikai és környezeti védelemhez megfelelő kialakítású panelt érdemes választani.
- Kommunikációs buszok, szenzorok vagy programozási feladatok oktatásához más típusú gyakorlópanel célszerű.
Egy részlet, amin sok múlhat
Első bekapcsolás előtt érdemes nagyítóval végignézni a sűrűbb forrasztási pontokat, különösen az integrált áramkörök környékét. Egy apró ónhíd vagy egy gyenge kötés már elegendő ahhoz, hogy a futófény működése megváltozzon.
Ha a panel nem a várt módon működik, a hibakeresést érdemes szakaszokra bontani. Először a tápfeszültséget célszerű ellenőrizni, majd az NE555 órajelét és végül a CD4017 kimeneteit. Így a javítás egy jól követhető mérési feladattá válik.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | SMD/DIP forrasztási gyakorlókészlet, működő futófénnyel |
| Áramköri felépítés: | NE555 időzítő + CD4017 dekádszámláló |
| Tápfeszültség: | 3,5-7 V DC |
| Gyakorlati tápellátás: | stabil 5 V |
| LED-ek száma: | 10 db |
| LED mérete: | 3 mm / 5 mm |
| Sebességállítás: | trimmer potenciométerrel |
| Trimmer értéke: | 50 kΩ |
| NYÁK mérete: | 54 x 21 mm / 70 x 35 mm |
| NYÁK vastagsága: | 1,6 mm |
| Forrasztást igényel: | igen |
| Mikrokontroller szükséges: | nem |
| Programozás szükséges: | nem |
Dokumentáció

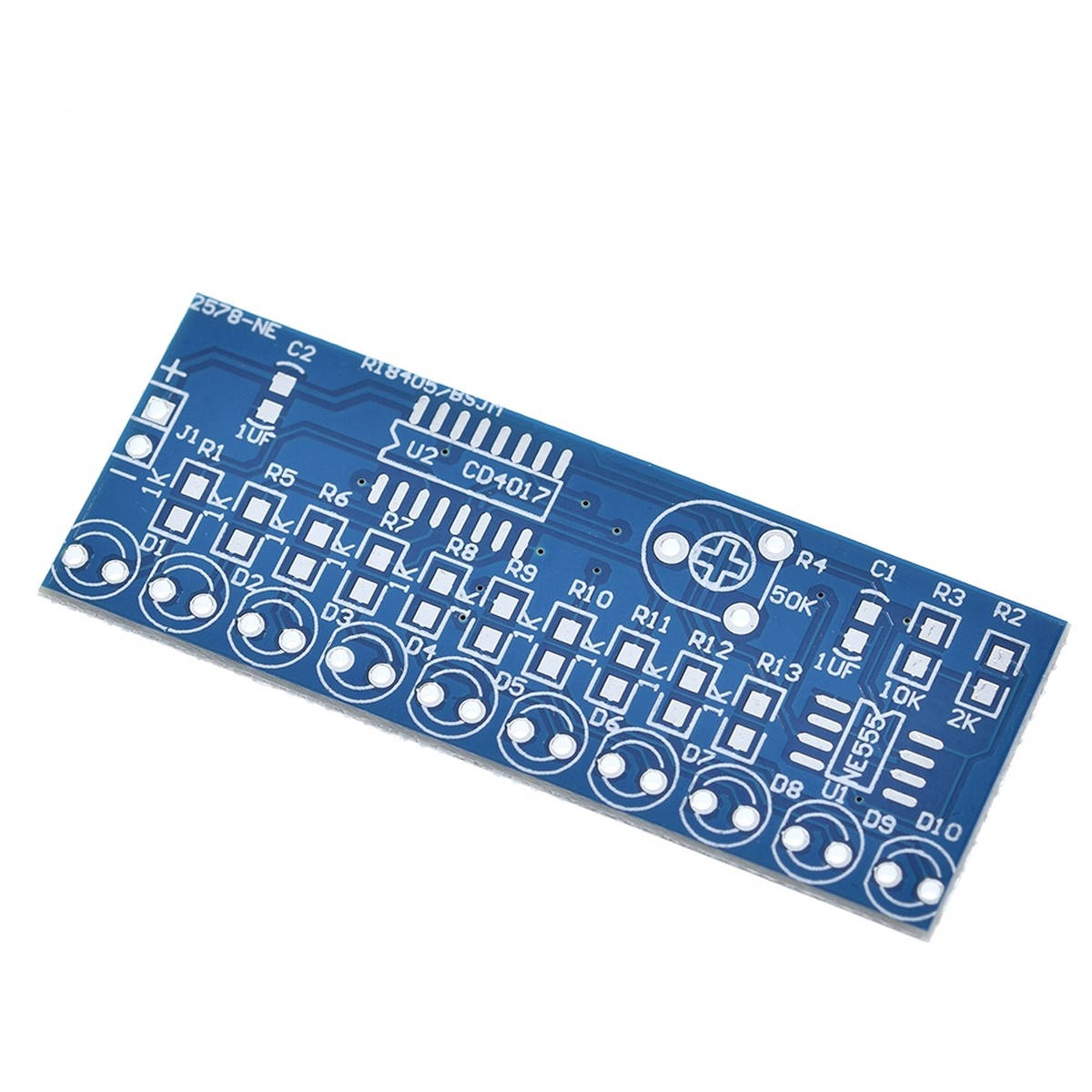

- Az áramköri lapon szitázva a beültetés
- NE555 adatlap [ti.com]
- CD4017 adatlap [ti.com]

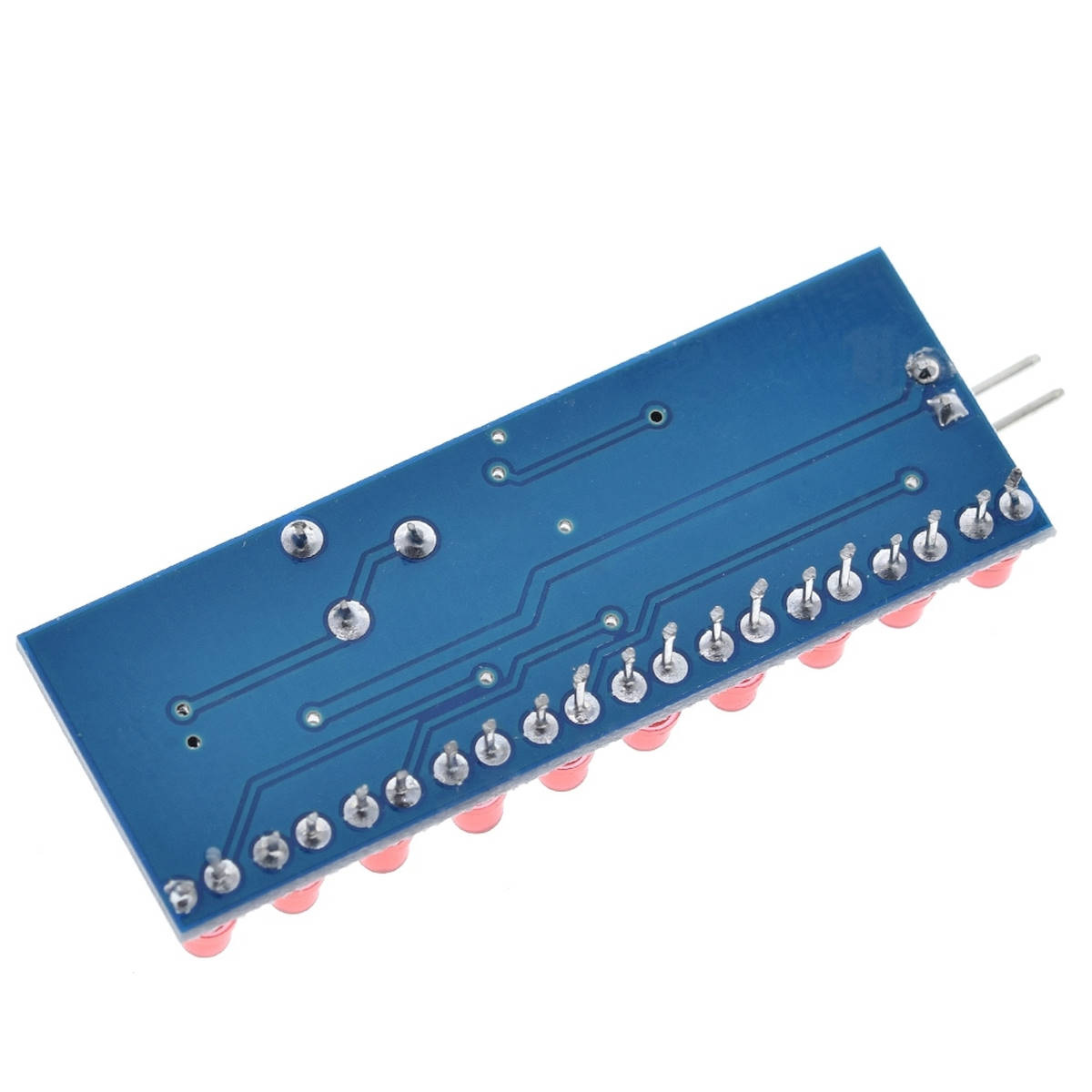

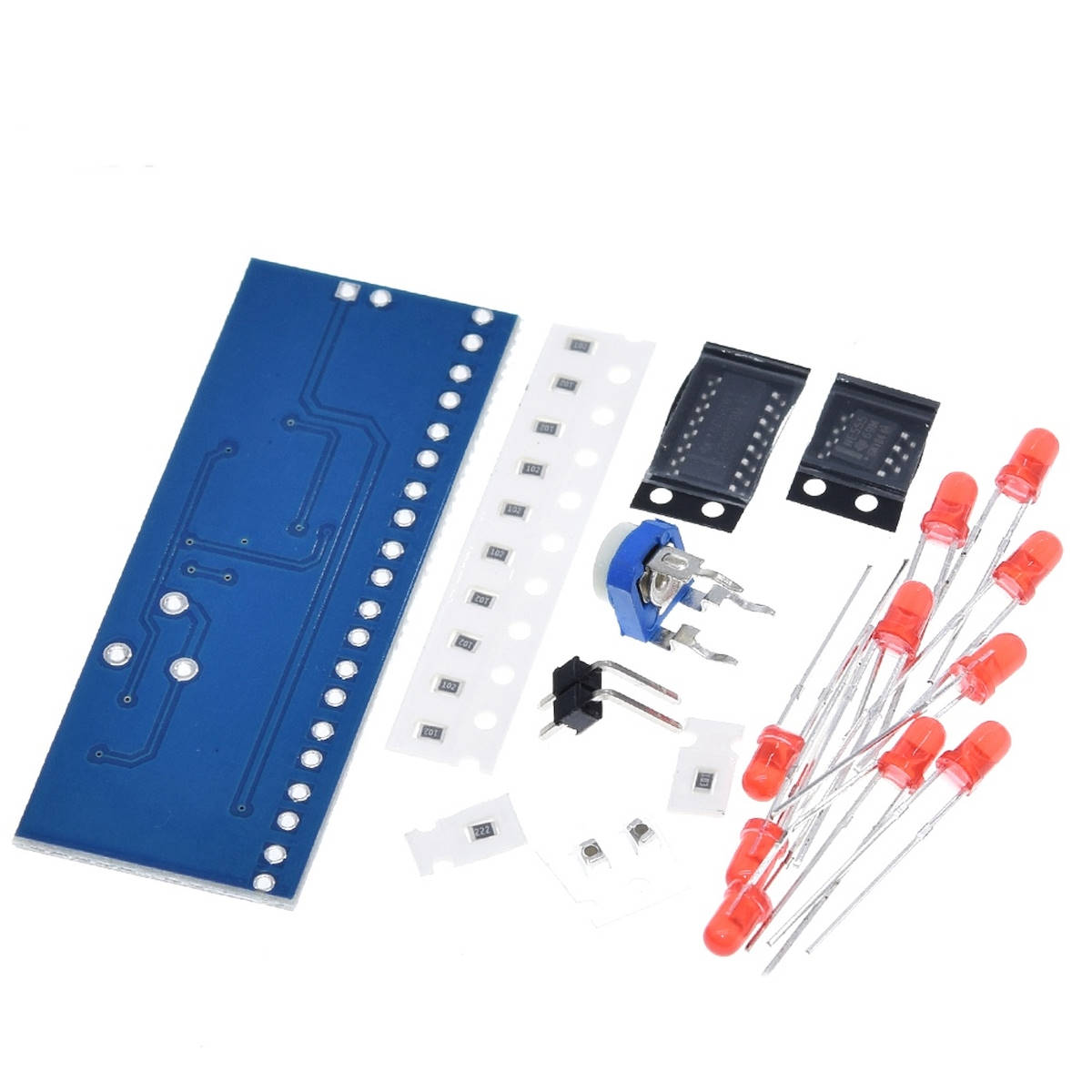

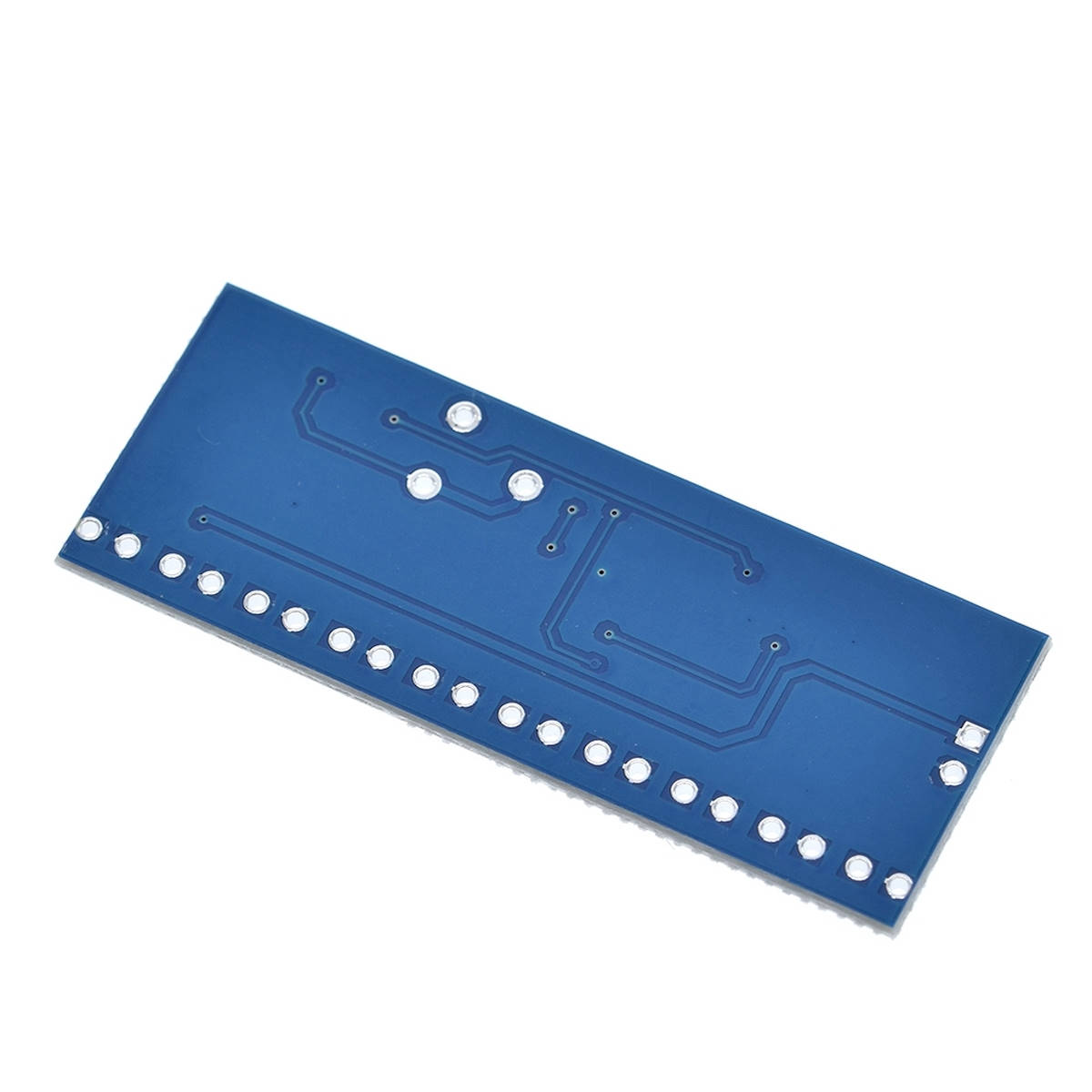

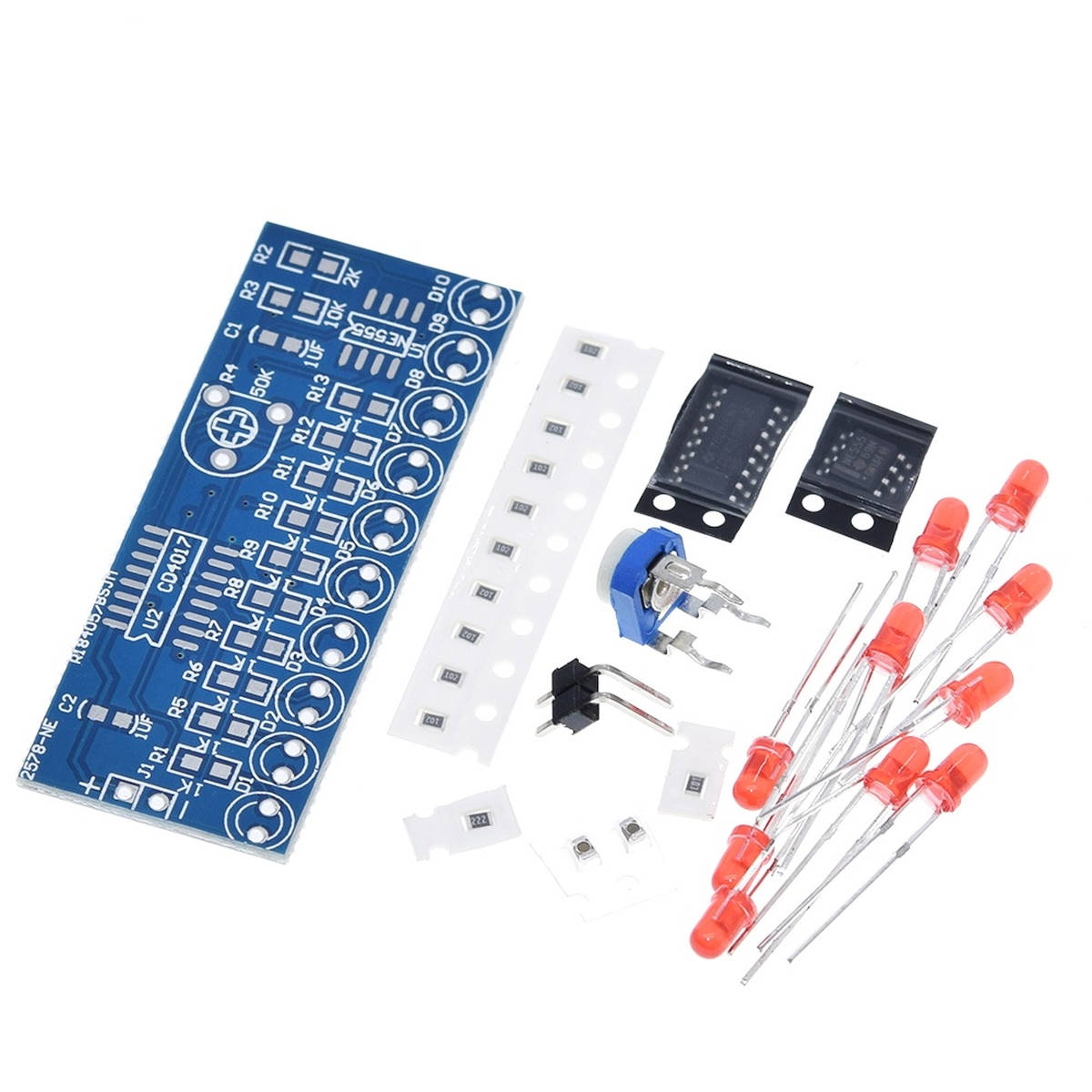

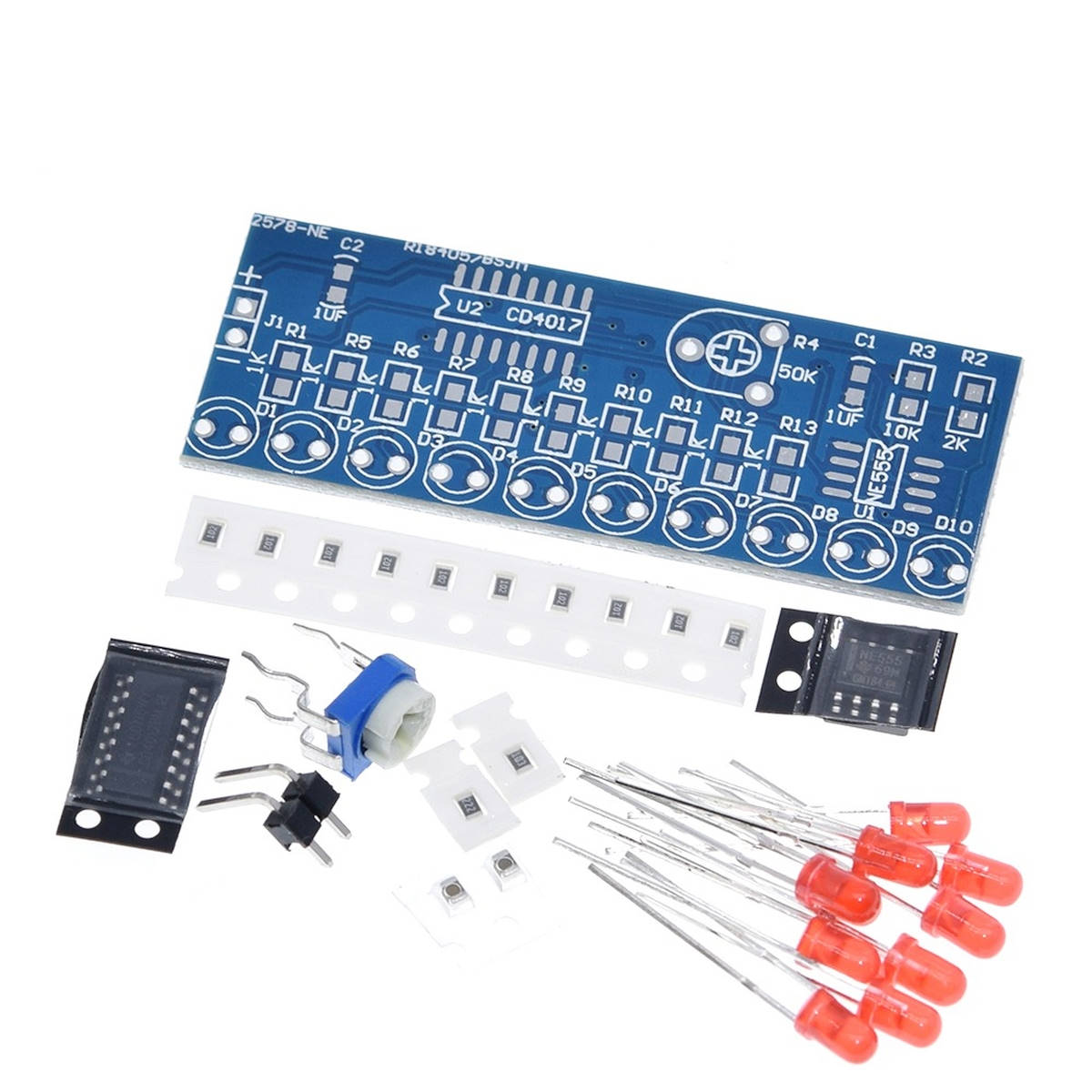

Csomag
- 1 db szitázott NYÁK
- 1 db L alakú tüskesor
- 2 db 1 µF kondenzátor
- 10 db 3 mm-es LED (SMD) / 5mm LED (DIP)
- 10 db 1 kΩ ellenállás
- 1 db 2,2 kΩ ellenállás
- 1 db 10 kΩ ellenállás
- 1 db 50 kΩ trimmer potenciométer
- 1 db 555 időzítő IC
- 1 db 4017 számláló IC
- DIP esetén: IC foglalatok
A forrasztópáka, a forrasztóanyag, a csipesz, a mérőeszköz és a tápforrás külön szükséges.
