DS1302 óramodul (RTC)

Leírás

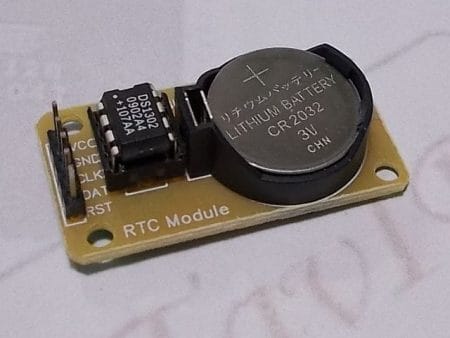

A DS1302 óramodul (RTC) egy kompakt, megbízható megoldás pontos időmérésre és rövid távú adatmegőrzésre, ideális Arduino-, Raspberry Pi- és egyéb mikrokontrolleres projektekhez. Emellett 31 byte nemfelejtő RAM segíti beállítások vagy időbélyegek tárolását – tökéletes választás időzített automatizáláshoz vagy helyi adatmegőrzéshez. A 3-wire busz, a 3 V-es cserélhető CR2032 gombelem, valamint a 2,0–5,5 V tápfeszültség-tartomány mind praktikussá és széles körben kompatibilissé teszi a modult.

A modul CR2032 elemről vagy LIR2032 akkuról működik.

A DS1302 óramodul megbízható és sokoldalú komponens valós idejű időmérésre és rövid távú adatmegőrzésre. Erős technikai alapokkal, könnyű integrálhatósággal és alacsony fogyasztással ideális választás mind oktatási, mind gyakorlati célokra:

• A modul valós idejű órát (RTC) és naptárat kínál, számolja a másodpercet, percet, órát, napot, hónapot, hetek napját és évet, automatikus szökőévek kezeléssel egészen 2100-ig.
• A kommunikáció szinkron, 3‑vezetékes interfészen történik: CE (vagy RST), I/O (adat) és SCLK (órajel) vonalakon keresztül. A modul támogatja az egyedi (single‑byte) és blokkos (burst‑mode) adatátvitelt, akár 31 byte egyben.
• Kettős tápellátási rendszerrel rendelkezik (VCC2 fő forrás, VCC1 tartalék elemhez), és egy programozható csepptöltési (trickle charge) áramkörrel, ami feltölthető forrás esetén biztosítja a feszültséget a tartalék elemnek.
• Alacsony fogyasztású, akár 300 nA (0,3 µA) áramfelvétellel 2,0 V-on – kiváló tartaléküzemre.
• A modulon elhelyezett 32,768 kHz kristály oszcillátor biztosítja a pontos időzítést – nincs szükség külső komponensekre.

Tippek

• Elektronikus órák, digitális kijelzők pontos időjelzéssel.
• Adatnaplózók (datalogger), melyek időbélyeggel látják el az adatokat.
• Automatizált öntözőrendszerek, időzített relék vezérlése.
• Maker projektek, prototípusok, ahol időfüggő viselkedést szeretnénk bevonni.
• STEM oktatási projektek: tanulók ismerkedhetnek a valósidejű óra használatával és mikrokontrolleres integrációval.

Alapadatok

• Tápfeszültség: 2,0 … 5,5 V DC
• RTC pontosság: 32,768 kHz kristály alapú oszcillátor
• Memória: 31 × 8 byte SRAM
• Kommunikáció: 3‑wire (CE/RST, DAT/I/O, SCLK), single‑byte és burst mód
• Fogyasztás: < 300 nA @ 2,0 V (standby)
• Tartalék tápellátás: CR2032 gombelem (260 mAh), ~7 év üzemidő
• Trickle‑charge: integrált konfigurálható cellatöltés
• Hőmérséklet-tartomány: 0 … +70 °C (modulra vonatkozóan)
• Méret: 44 × 23 × 11 mm
• TTL kompatibilitás: 3V3 és 5 V logikai szintek támogatása
• Mechanikai forma: SIP modul formátum, könnyen forrasztható / használható breadboardon
• Másodperc alapú pontos idő.

Bekötés

    Az áramköri lapon szitázva.
– Vcc: 3.3…5V
– GND: rendszerföld
– CLK – 3-wire órajel
– DAT – 3-wire adatvonal
– RST/CE – 3-wire #Chip Enable (belső szintstabilizáló ellenállással rendelkezik)

Dokumentáció

• Műszaki dokumentáció (Arduino)
• Gyártói adatlap (Maxim-Dallas: DS1302)
• DS1302 trükkök: RAM, írásvédelem, burst mód és csepptöltés (trickle charge) [TavIR]
• DS1302 óramodul használata: az óra és a dátum [TavIR]

Csomag

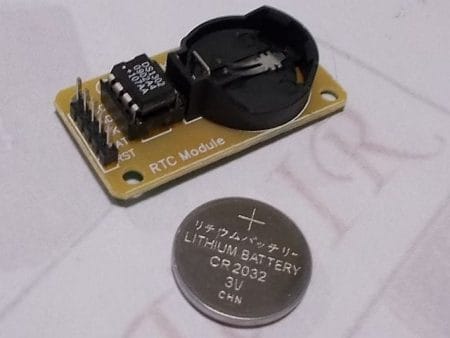

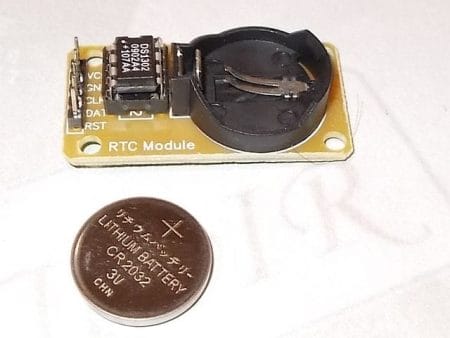

• 1x RTC modul DS1302 chippel szerelten,
• 1x CR2032 elem.
