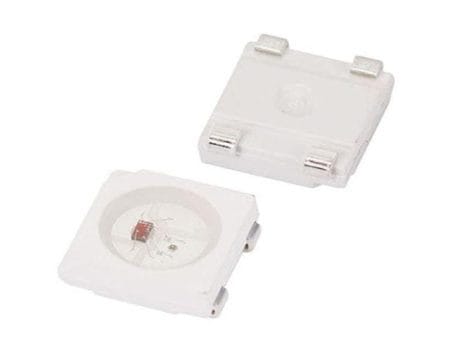

Címezhető LED (WS2812B, fehér alapszín) [5db/pack]

Leírás

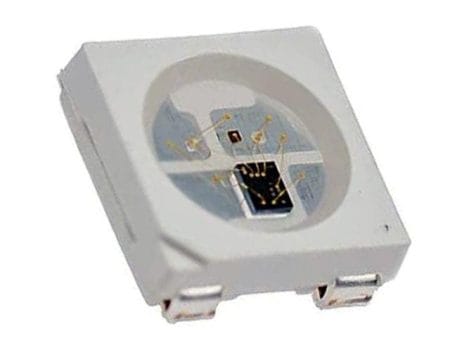

A néhány éve megjelent RGB LED-ek hátránya a nehézkes, sok kábelt igénbylő vezélés volt. Erre kínált megoldást a WorldSemi WS2811 áramköre, mely a LED-ek mellé helyezve egyvezetékes kommunikációval címezhetővé tette őket. Később, a könnyebb kezelhetőség miatt ez a vezérlés az 5050 méretű chipLED házán belülre került. Így született meg a WS2812B áramkör. Táplálása a mikrokontroller standard 5V rendszeréből történhet.
Fontos! Az áramkör Arduino Mega / Due és Arduino UNO lapokkal is együttműködik, 5V tápfeszültség, és 3.3…5V vezérlőfeszültség szükséges.

Jellemzők

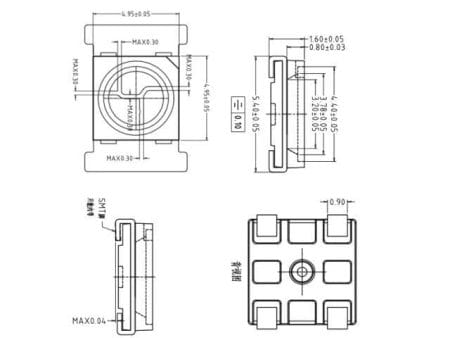

• Méret: SMD 5050 (fehér, felületfestett),
• Tápfeszültség: 3.2…5V,
• Áramfelvétel: 60mA/5V (max),
• Egyedileg, shiftregiszter szinten címezhető RGB LED (16M színárnyalat).

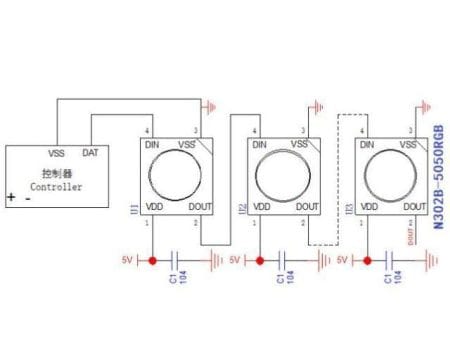

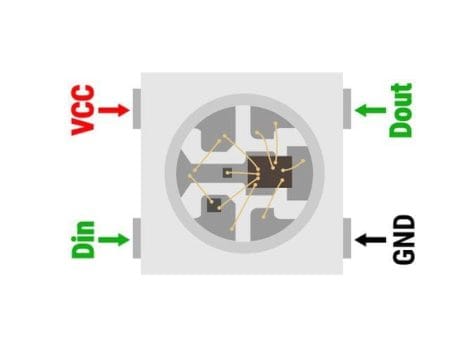

Csatlakozás

• 5V : 4.25…5.5V (piros),
• DI: Adatvonal be,
• DO: Adatvonal ki,
• GND: Rendszerföld (fehér).

Csomag

• 5x WS2812B LED

Dokumentáció, mintakód

• WS281x RGB LED műszaki adatlap, mintaalkalmazások (Neopixel strip, Neopixel_matrix)
