Leírás

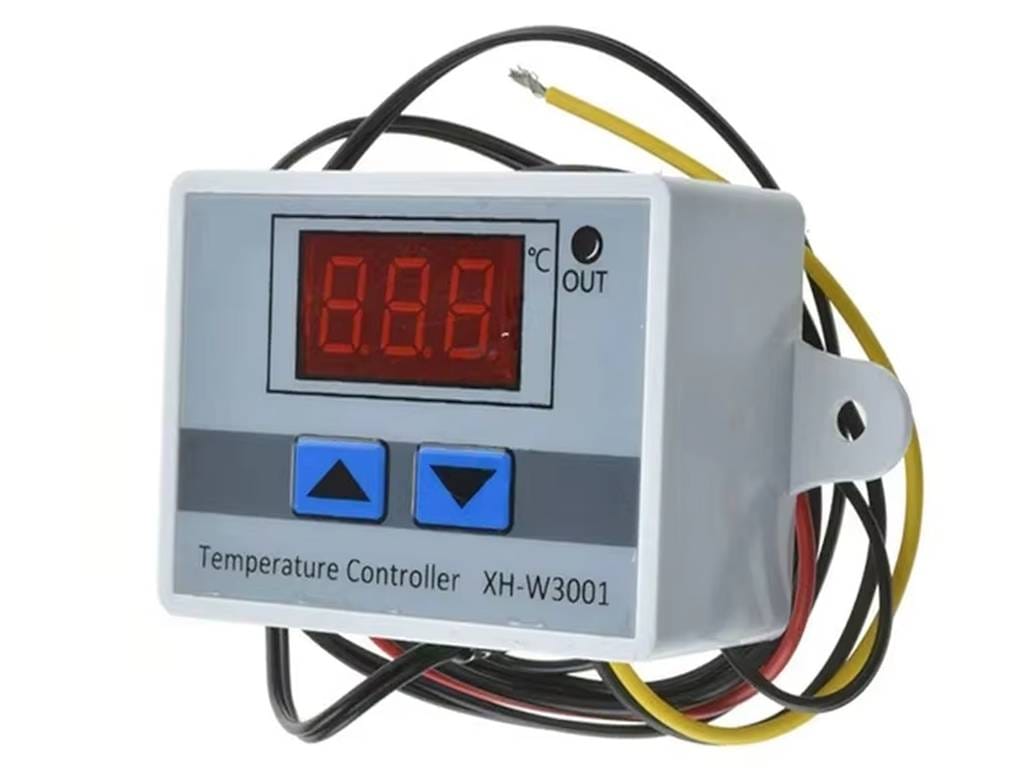

Az XH‑W3001 egy kompakt, digitális vezérlésű termosztát modul, amely hőmérséklet‑szabályozásra alkalmas fűtés vagy hűtés céljára. LED kijelzője, vízálló szondája és széles hőmérsékleti tartománya miatt ideális olyan alkalmazásokhoz, ahol precíz hőmérséklet‑fenntartás szükséges – például terráriumok, akváriumok, inkubátorok, sörfőzés, kádak, hőmérséklet‑szabályozott rendszerek. A modul fő előnye az egyszerű beépíthetőség, valamint rugalmas használhatóság – akár fűtés, akár hűtés üzemmódban is.
Működés
Az XH‑W3001 egy digitális, úgynevezett „on/off” termosztát – NTC típusú hőérzékelő (10 kΩ‑os, 1 m hosszú vízálló szonda) segítségével méri a környezeti hőmérsékletet. Az eszköz két beállítható hőmérsékletet kezel: indítási („start”) és leállási („stop”) hőfokot. Ha a mért hőmérséklet eléri az indítási szintet, a relé bekapcsol, ha pedig eléri a leállási szintet, a relé kikapcsol – így vezérelve egy fűtő‑ vagy hűtő‑eszközt.
A vezérléshez két fizikai nyomógomb (FEL / LE) szolgál; a beállítások megtartásához nem szükséges folyamatos áramellátás, az adatok nem vesznek el áramszünet esetén. A készülék háza műanyag, a szenzor rozsdamentes, vízálló tokozással készül, így a szenzor nedves környezetben is alkalmazható (a készülék maga NEM védett a pára ellen, így azt védett helyre kell telepíteni!).
Felhasználás
- Akvárium vagy terrárium hőmérséklet‑szabályozás (fűtés vagy hűtés)
- Inkubátorok – tojás, bébiállatok nevelése hőmérséklet‑szabályozással
- Házi vagy ipari vízmelegítés / zuhany‑, fürdőkád hőmérséklet‑keretezése
- Sörfőzés, fermentációs tartályok hőmérséklet‑szabályozása
- Hőmérséklet‑vezérelt szellőztetés vagy ventilátorvezérlés (hűtés esetén)
- Barkács‑ és automatizálási projektek, DIY rendszerek fűtés/hűtés vezérlésére
Figyelmeztetések, beállítási útmutató és biztonsági tudnivalók
- A modult tilos párás vagy nedves környezetben működtetni, ha nem gondoskodik a megfelelő szigetelésről!
- A relé kimenete nem alkalmas nagy teljesítményű eszközök közvetlen meghajtására – nagyobb terheléshez külső relét ajánlott használni (javasolt teljesítményrelét beépíteni 2A feletti terhelés esetén!).
- A bekötésnél figyelni kell, hogy a bemeneti és kimeneti vezetékek ne keveredjenek – a fázis helytelen bekötése akár feszültség alatt hagyott kimenetet eredményezhet.
- A termosztát gyári beállításainak visszaállításához – pl. hibás konfigurálás esetén – egyszerre nyomja meg hosszasan a FEL és LE gombokat, amíg a kijelzőn „888” nem jelenik meg, majd a kijelző visszaáll a mért hőmérséklet értékére.
Beállítás menete
- Táp alá helyezés. A kijelzőn a mért hőmérséklet jelenik meg.
- Bekapcsolási hőmérséklet beállítása: FEL gomb – hosszan nyomva, amíg villog a kijelző → FEL/LE gombbal hőmérséklet kiválasztása → várakozás a mentésre.
- Kikapcsolási hőmérséklet beállítása: LE gomb – hosszan nyomva, majd FEL/LE gombokkal érték választás → mentés automatikusan.
- Hőmérséklet korrekció (kalibrálás): szükség esetén, ha a szenzor eltérést mutat – mindkét gomb hosszú nyomása egyszerre belép a korrekciós módba.

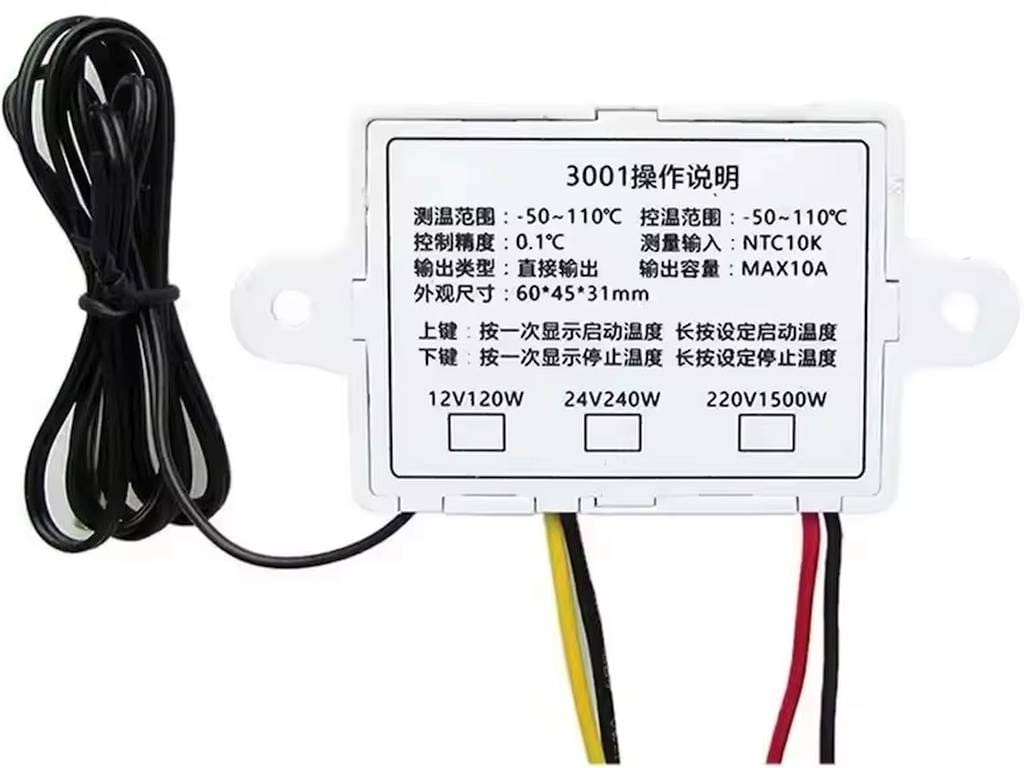

Műszaki jellemzők
- Tápfeszültség: 230 V AC
- Hőmérséklet‑tartomány: –50 °C … +110 °C
- Mérési felbontás: 0,1 °C (100 °C felett 1 °C)
- Relé kimenet maximális terhelés: névleges: 10 A; (a biztonságos határok: 1A induktív, 5A ohmikust nem javasolt, hogy meghaladja!)
- Ház mérete: 60 × 45 × 31 mm
- Érzékelő: NTC 10 kΩ, vízálló szonda (1 m hosszú)
- Üzemmód: Fűtés vagy hűtés (start < stop → fűtés; start > stop → hűtés)
- Ház anyaga: Műanyag (IP22, nem ipari vízvédelem; száraz környezet ajánlott)
Dokumentáció
Csomag
- 1x XH-W3001 termosztát
