Leírás
A Pulse Sensor Kit egy egyszerű, Arduino‑hoz tervezett pulzusmérő készlet, amely alkalmas élő szívritmus (pulzus, BPM) mérésére. Ujjra vagy fülcimpára helyezve érzékeli a véráramlás változásait, és ezzel lehetővé teszi a szívverés valós idejű nyomon követését. Az egyik fő előnye, hogy plug‑and‑play: könnyen csatlakoztatható mikrokontrollerhez (például Arduino), és kezdők számára is alkalmas, de fejlesztők, maker‑projektek vagy oktatási célú felhasználás esetén is jól hasznosítható.
Működési elv
A szenzor egy reflexiós típusú fotoelektromos érzékelő: az ujjbegyhez vagy fülcimpához illesztve — ahol a bőr alatti erekben áramlik a vér — egy LED világítást bocsát ki, és egy fototranzisztor érzékeli a fény visszaverődését. A vér pulzálása miatt a bőr alatti vérmennyiség periodikusan változik; ezek a kis változások a fény visszaverődésében mérhetők, amit az érzékelő analóg jellé alakít.
Az analóg jelet az Arduino beolvassa, digitális formára alakítja, majd ha a jel átlépi a beállított küszöbértéket, az algoritmus egy „ütésnek/lüktetésnek” ismeri fel, és ez alapján számolja ki a pulzusszámot (BPM‑ben).
A Pulse Sensor Kit tartalmaz zajcsökkentő áramkört és jel-erősítést is, ami stabilabb, megbízhatóbb mérést tesz lehetővé, mint egy egyszerű LED‑fotódióda páros.
Fontos! A mérést a nagyon erős villogó 50Hz/60Hz világítás zavarja!
Felhasználási lehetőségek
- Pulzusmérés és BPM‑kijelzés egyszerű Arduino projektként (pl. LCD kijelzőn).
- Biofeedback, stressz‑ vagy relaxációs eszköz fejlesztése — ahol a szenzor valós időben méri a szívritmust.
- Interaktív installációk, játékok, ahol a felhasználó pulzusa befolyásolja a viselkedést vagy a reakciót.
- Oktatási célú projektek — biológia + elektronika összekapcsolása, STEM oktatás.
- Alap egészség‑monitoring prototípusok (otthoni pulzusmérés, alvásfigyelés, aktivitás‑követés párosítva más szenzorokkal).
Jellemzők
- Tápfeszültség: 3.3 V ~ 5 V DC
- Mérési mód: reflexiós fotoelektromos (LED + fotódióda / fototranzisztor)
- Hullámhossz: 920…930 nm.
- Csatlakozás: analóg jel (Arduino analóg bemenet)
- Bőrre helyezés: ujjbegy vagy fülcimpa
- Jelkezelés: integrált erősítés és zajcsökkentés a stabil jelértékhez
- Felhasználói cél: pulzus / BPM mérés, biofeedback, valós idejű szívritmus‑monitorozás
Csatlakozó
- 1 – GND,
- 2 – Vcc,
- 3 – Szenzorkimenet.
Dokumentáció
Csomag

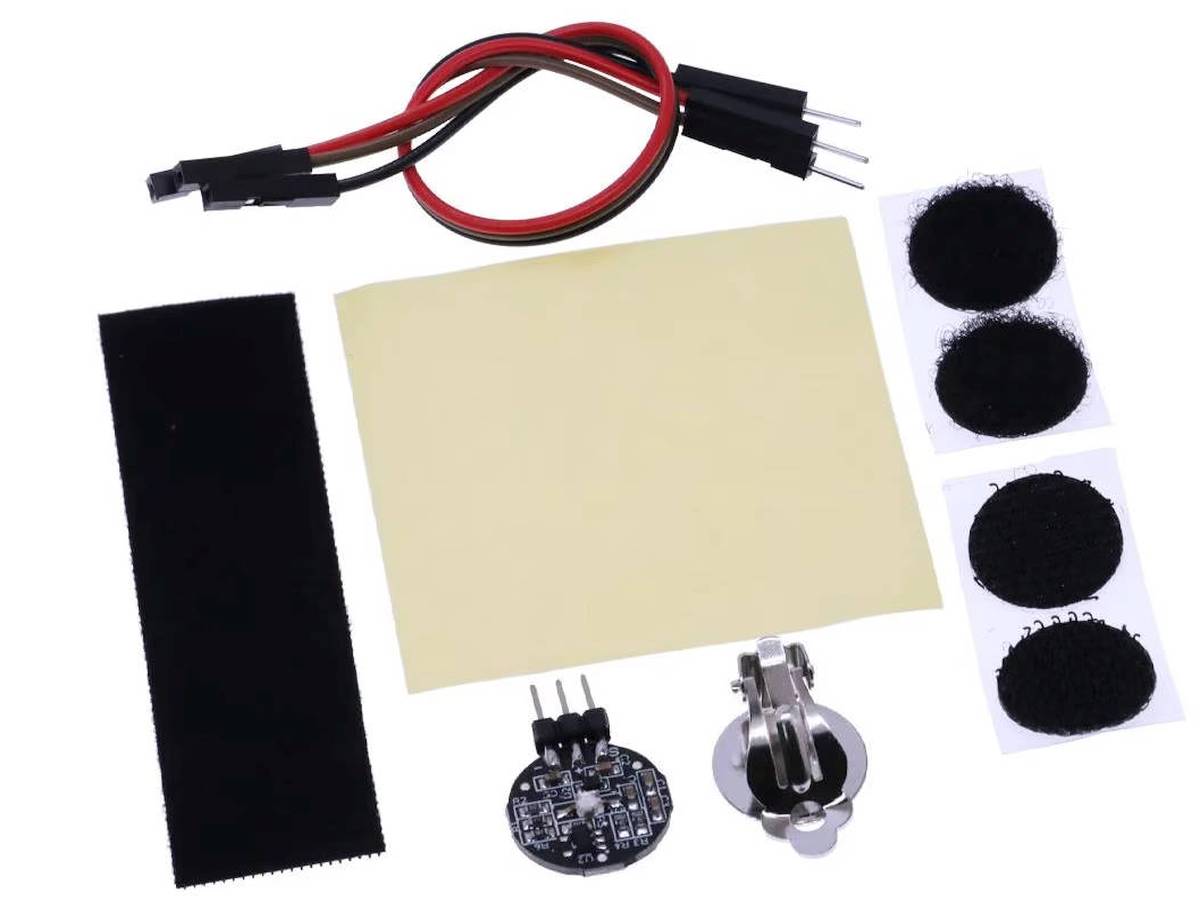

- 1x Pulzusszenzor KIT (érzékelő és különféle rögzítők)
