Pulzusmérő (Pulsesensor-Heartbeat)

Name: Pulzusmérő (Pulsesensor-Heartbeat)
Brand: Tavir
SKU: T13425
Price: 1150 HUF
Availability: InStock

Leírás

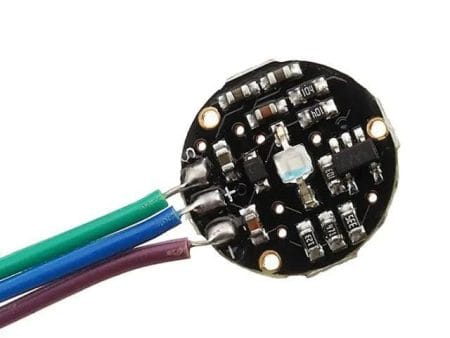

A pulzusérzékelő a pulzus tesztelésére szolgáló érzékelő. Diákok, művészek, sportolók, alkotók, játékok vagy mobilterminál-fejlesztők interaktív műveket dolgozhatnak ki a pulzusszámmal kapcsolatban. Az érzékelő ujjon vagy fülcimpán viselhető és vezetékkel csatlakoztatható az Arduinohoz. Rendelkezik egy nyílt forráskódú alkalmazással is, amely valós időben megjeleníti a pulzusát. A lényeg egy optikai pulzusérzékelő, amely integrálja az erősítő áramkört és a zajszűrő áramkört.

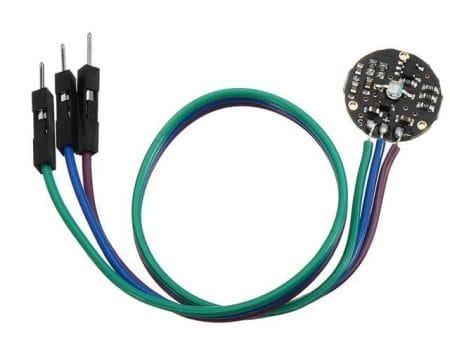

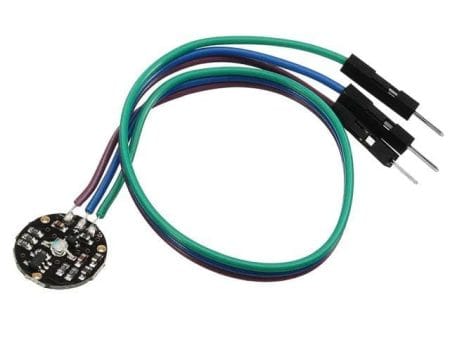

A Pulse Sensor egy kompakt, optikai pulzusmérő szenzor tervezett mikrovezérlős fejlesztésekhez (pl. Arduino, ESP32 stb.). A jelen ajánlat csak a szenzor egységet és kábelt tartalmazza — nem része sem ujj‑ vagy fülcsipesz, sem rögzítőpánt vagy szigetelő matrica. Ez különösen fontos, ha viselhető vagy önálló pulzusmérő projektet tervezel, hiszen a rögzítéshez szükséges kiegészítőket külön kell beszerezni – de gumiszalag, tépőzáras szalag egyszerűen alkalmas a használatához.

A Pulse Sensor a fotopletizmográfiás (PPG) módszerrel dolgozik: a szenzor kis zöld LED‑je a bőrön át fényt bocsát, majd egy fotodióda méri a visszavert fény intenzitását. Minden szívverésnél a bőr alatti véráramlás megváltozik, ezzel együtt a visszavert fény mennyisége is — ezt a változást a szenzor elektronikája (erősítés + zajszűrés) konvertálja ki egy analóg jelszé, amelyet mikrovezérlő analóg bemeneteivel lehet olvasni. Ez a megoldás lehetővé teszi pulzus (BPM) vagy valós idejű pulzushullám (waveform) mérését. A szenzor kis mérete és alacsony fogyasztása – mindössze néhány mA – alkalmassá teszi hordható (wearable) eszközökbe integrálásra, vagy kis energiafelvételű, mobil/powerbankos projektekhez.

Fontos! A mérést a nagyon erős villogó 50Hz/60Hz világítás zavarja!

Felhasználási lehetőségek

Egyszerű pulzusmérő projekt
Viselhető egészség‑monitor (például pulzusmérő karkötő vagy okos öv).
Biofeedback‑ vagy interaktív művészeti projektek (pl. pulzus alapján változó fény vagy zene).
Fitnesz‑ vagy wellness‑eszköz prototípus — lépésszámláló + pulzusmérés + adat‑naplózás.
Oktatási célú tanulóprojektek elektronikai ismeretekhez, bioelektronikai bemutatókhoz.

Érzékelő

Tápfeszültség: 3,0 … 5,5 V DC
Működési feszültség javasolt: 3,3 V vagy 5 V
Áramfelvétel: ~ 4 mA (5 V‑on)
Kimeneti jel: analóg (PPG jelet ad vissza)
Méretek (nyák): átmérő kb. 15,8 mm, vastagság kb. 3–4 mm
Csatlakozás: 3 tűs – +V, GND, jel (signal)
Kompatibilis vezérlők: Bármely ADC‑vel rendelkező mikrovezérlő (Arduino, ESP, micro:bit, stb.)
Hullámhossz: 920…930 nm.

Csatlakozó

1 – GND,
2 – Vcc,
3 – Szenzorkimenet.

Dokumentáció

Csomag

1x Pulzusszenzor

További információk

Tömeg	0,02 kg
Méretek	2 × 2 × 1 cm
Cikkszám	T13425
Protokoll	Analog
Szenzor	Biológiai
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Pulzusmérő (Pulsesensor-Heartbeat)” értékelése elsőként

Kérdés: Mi az a Pulse Sensor Kit for Arduino, és mire használható?
Válasz: A Pulse Sensor Kit egy kompakt, Arduino-kompatibilis pulzusszenzor modul, amellyel egyszerűen mérhető a szívverés. Ideális egészségügyi vagy fitnesz jellegű DIY projektekhez, biofeedback rendszerekhez vagy tanulási célokra.

Kérdés: Tartalmaz-e kiegészítőket a Pulse Sensor Kit csomag?
Válasz: Nem. A termék kizárólag a szenzor modult és kábelt tartalmazza. A kiegészítő pántok vagy ujj-/fülrögzítők külön beszerezhetők.

Kérdés: Hogyan lehet Arduino-val összekötni a pulzusszenzort?
Válasz: A szenzort három vezetékkel (VCC, GND, Signal) lehet csatlakoztatni az Arduino megfelelő lábaira. A jel feldolgozásához használható például az Arduino IDE és a PulseSensor Playground könyvtár.

Kérdés: Milyen projekteknél érdemes használni ezt a modult?
Válasz: Ajánlott egészségfigyelő rendszerekhez, fitnesz nyomkövetőhöz, tanulási célú biofeedback alkalmazásokhoz, valamint pulzusvezérelt LED vagy hangprojektekhez is.

Kérdés: Mennyire pontos a mérés ezzel a szenzorral?
Válasz: A szenzor általános DIY felhasználásra készült, így nem orvosi pontosságú, de megfelelő beállítás és szűrés mellett stabil, reprodukálható értékeket biztosít otthoni vagy oktatási projektekhez.

Kérdés: Használható-e ez a szenzor más mikrokontrollerekkel is, nem csak Arduino-val?
Válasz: Igen, a szenzor használható más mikrokontrollerekkel is, például ESP32, Raspberry Pi Pico vagy STM32 eszközökkel, amennyiben az analóg bemenet támogatott és megfelelő jelfeldolgozás történik.

Kérdés: Használható-e a szenzor folyamatos adatgyűjtésre egy egészségügyi projektben?
Válasz: Igen, folyamatos mérésekre is alkalmas, de javasolt időnként kalibrálni, és megfelelő fizikai rögzítést használni, hogy elkerüld a mozgásból adódó zajt és mérési hibát.
