Leírás

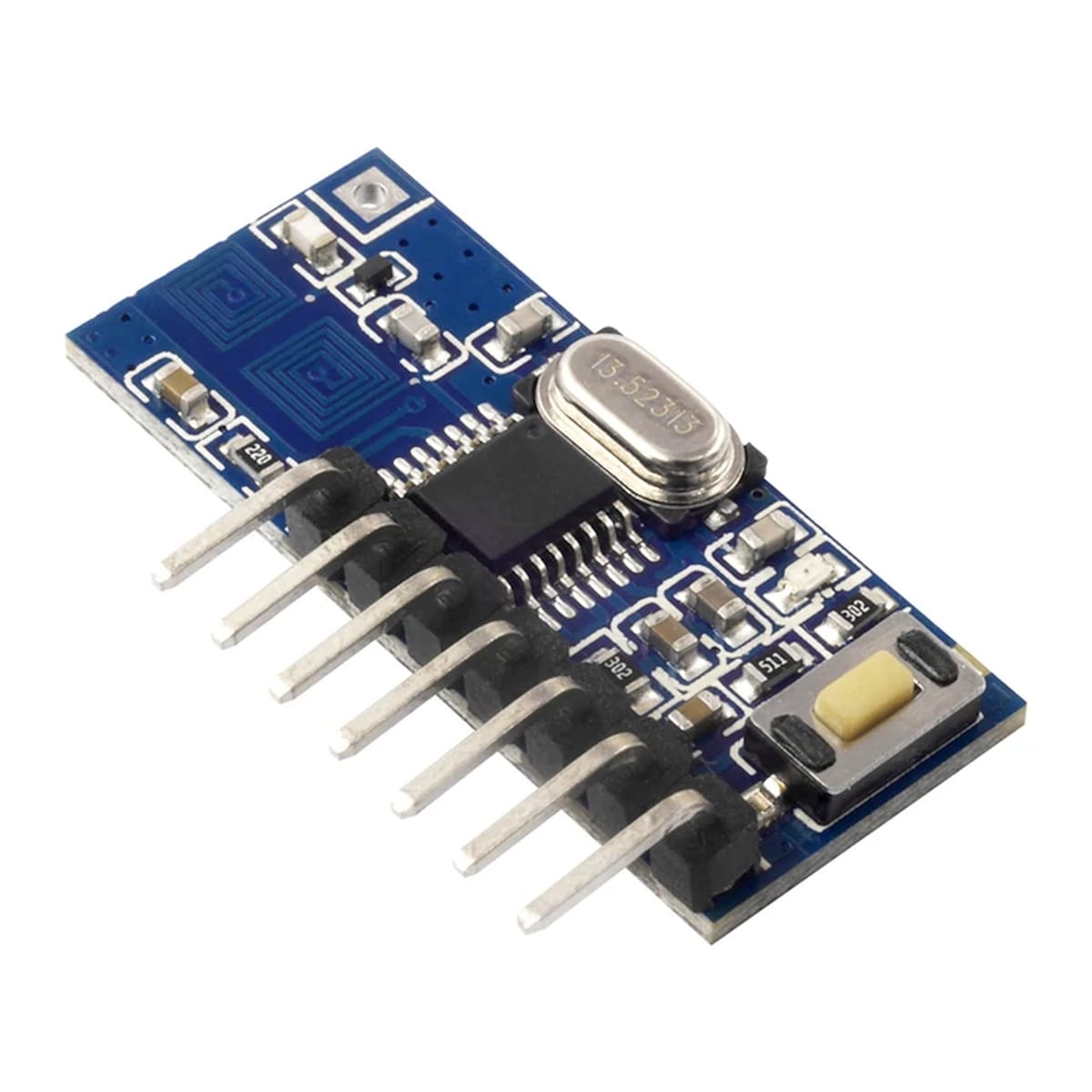

A RX480E-SMD távirányító vevő egy 433 MHz-es, tanítható kódú rádiós vevőmodul, amely 4 különálló digitális kimeneten jeleníti meg a távirányító gombjainak állapotát.
Ez nem egy “általános rádióvevő”.
Ez az a modul, amely a levegőben érkező gombnyomást azonnal használható logikai jellé alakítja – pontosan úgy, ahogy egy mikrokontroller vagy vezérlőáramkör elvárja.
Ha olyan rendszert építesz, ahol egyetlen gombnyomásból konkrét vezérlési jelnek kell születnie, itt kezdődik a megoldásod.
Működés
A modul egy egyszerű, de hatékony láncszem: rádiós jel → dekódolás → digitális kimenet.
433 MHz-en működik, ASK modulációval, és nem nyers rádiójelet ad ki, hanem már értelmezett, dekódolt jelet. Ez óriási különbség: nem kell külön dekóderrel küzdened.

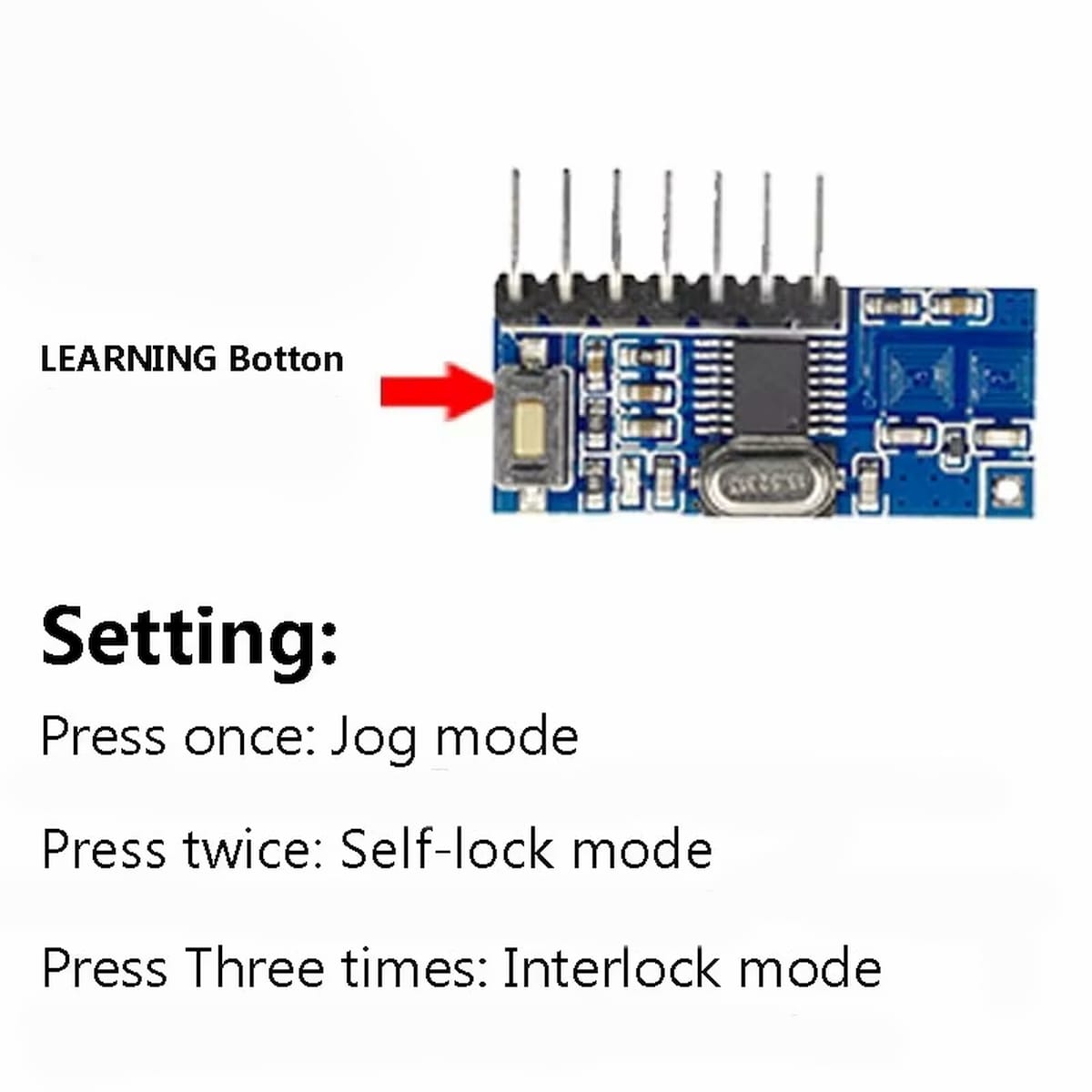

A tanítás egy gombbal történik, és több működési mód közül választhatsz:
- pillanatnyi (amíg nyomod, addig aktív),
- kapcsoló (toggle),
- reteszelt (interlock) működés.
És itt jön az a pont, ahol sokan elcsúsznak: a kompatibilitást nem a 433 MHz dönti el, hanem a kódolás.
Ez a modul az alábbi típusokat kezeli:
- EV1527
- PT2262 / PT2272 jellegű kódolás
A hatótáv nem “fix szám”, hanem rendszerfüggő: antenna, környezeti zaj, árnyékolás – ezek együtt döntik el, hogy csak 15 vagy akár 200 métert kapsz.
Felhasználási lehetőségek
Ez a modul ott erős, ahol egyszerű, megbízható távoli vezérlés kell – gyorsan, felesleges bonyolítás nélkül.
Tipikus felhasználások:
- 4 gombos távirányító jelének beolvasása Arduino digitális bemenetekre
- ESP32 projektek indítása / leállítása távirányítóval
- Relémodul vezérlése (világítás, szelep, motor)
- Távoli élesítés vagy funkcióváltás riasztási rendszerekben
- Félipari próbapadok “engedélyező” jele (interlock mód)
Ez nem egy elméleti modul. Ez az, amit beteszel a rendszeredbe, és már másnap működik.
Tippek
Arduino esetén a használat egyértelmű: a 4 kimenetet digitális bemenetként olvasod.
ESP32 / ESP8266 / Raspberry Pi esetén viszont van egy kritikus pont: a logikai szint.
Ha a modul 5 V-on működik, akkor a kimenetek is 5 V-osak lehetnek. Ezért 3,3 V-os GPIO esetén szintillesztés szükséges.
A betanítási folyamat egyszerű, dokumentált, és nem igényel külön fejlesztést – csak helyes bekötést és megfelelő antennát.
Ha gyorsan akarsz működő rendszert, nem pedig heteket debugolni rádiós protokollokkal, akkor ez a modul pontosan azt adja, amire szükséged van:
egy tiszta, azonnal használható digitális jelet – a levegőből.
Műszaki jellemzők
- Termékazonosító: T12116
- Frekvencia: 433 MHz
- Moduláció: ASK
- Támogatott kódolás: EV1527, PT2262/2272
- Kimenet: 4 csatornás CMOS digitális
- Módok: pillanatnyi, kapcsoló, reteszelt
- Tápfeszültség: 4.5-7 V DC (tipikusan 5 V)
- Áramfelvétel: ≤ 3 mA
- Érzékenység: -105 dBm
- Hatótáv: 15-200 m (környezettől függően)
- Vevőtípus: super-regenerative
- Vevőcím: beállítható (szoftver detektálja),
- Ajánlott antenna: 1/4 hullámhossz
- Méret: 4.5 × 2 cm

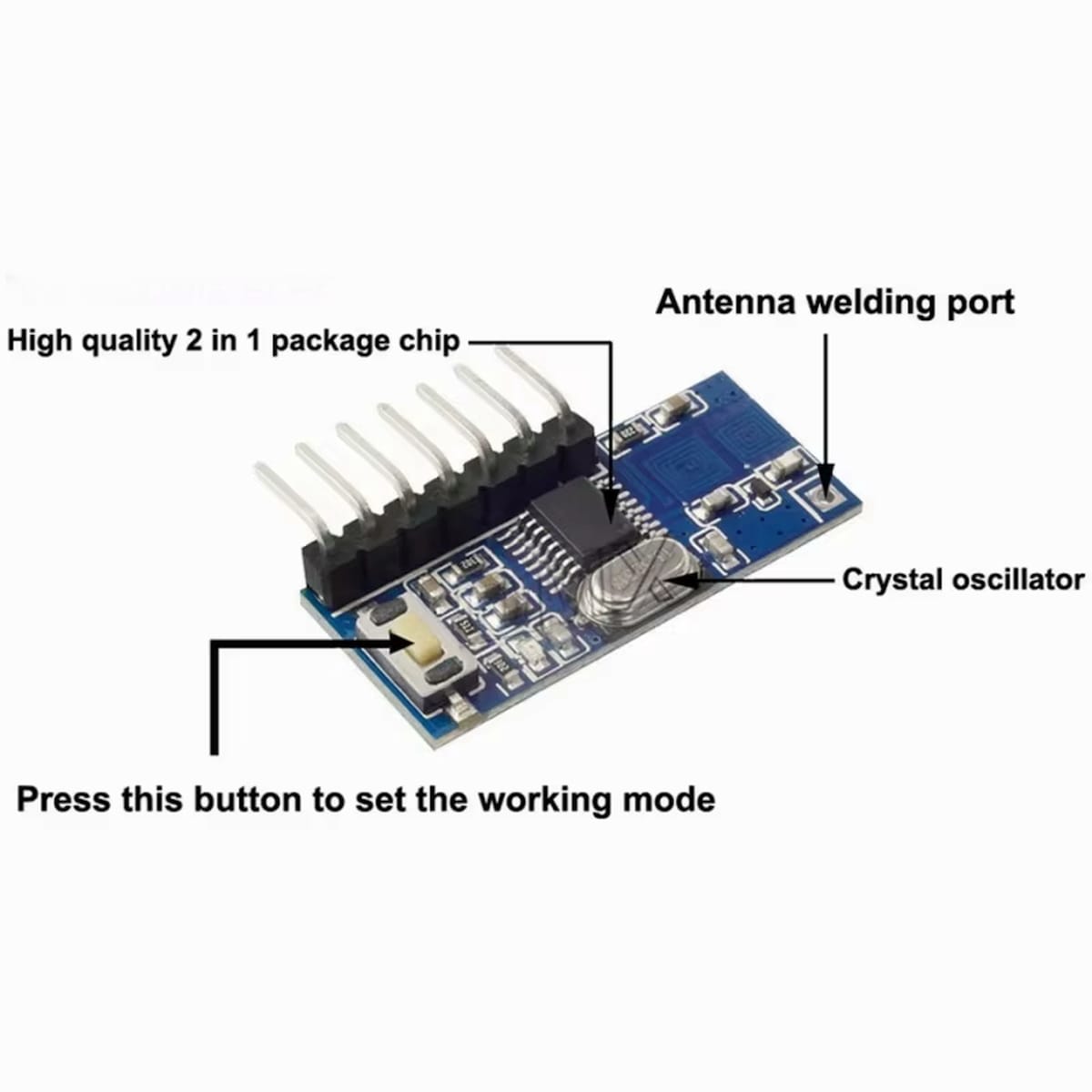

- Kialakítás: 1 chipes megoldás

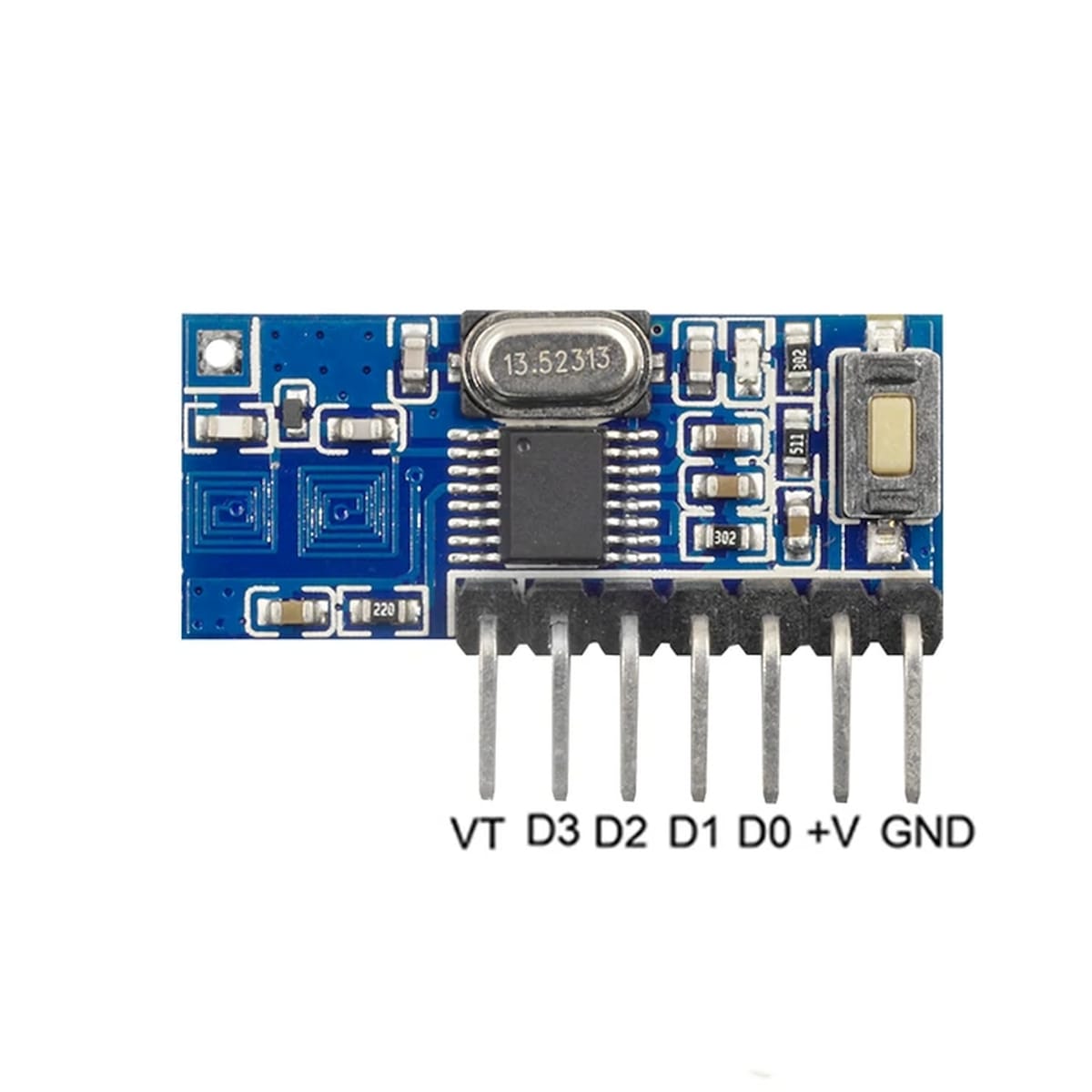

- Lábkiosztás:
- GND: Rendszerföld,
- 5V: tápfeszültség,
- D0: A gomb,
- D1: B gomb,
- D2: C gomb,
- D3: D gomb,
- VT: Gombnyomás visszajelzés.
- A működési mód a vevőegységek konfigurálható: gombnyomás-visszajelzés, tárolós vagy kizáró-vagy működés (lsd. a dokumentációban (angolul))
Dokumentáció
Csomag
- 1x RX480-SMD vevőegység (a modulhoz 433 MHz antenna szükséges!)
