Leírás

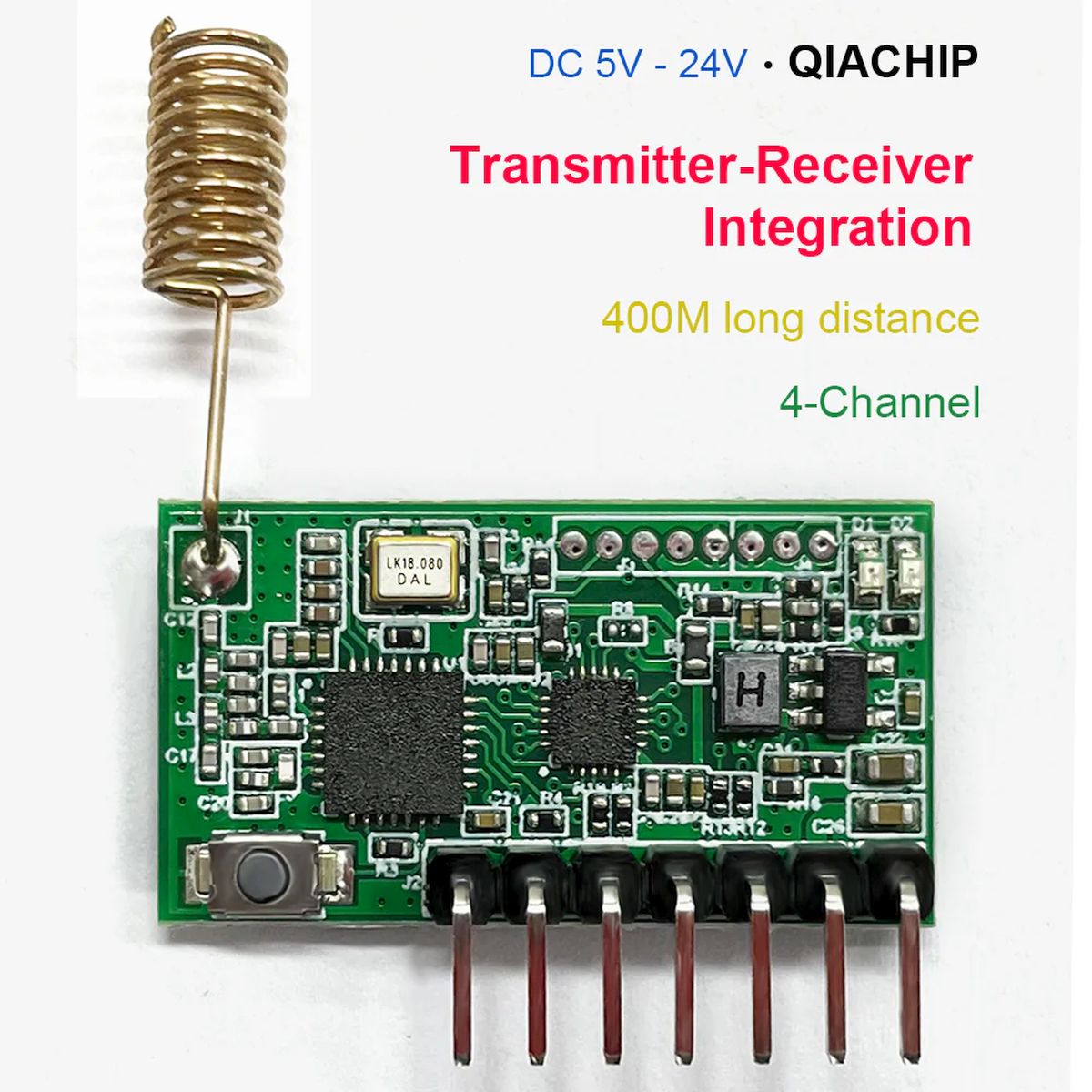

A QIACHIP RX480E-868 4 csatornás 868 MHz FSK RF adó-vevő modul kisméretű, tanítható RF vezérlőmodul, amely vevőként D0-D3 logikai kimeneteket ad, adóként pedig ugyanezeken a csatornákon vezérelhető. 5-24 V DC tápfeszültséggel használható, 868 MHz-en működik, és olyan projektekbe való, ahol nem relét, hanem logikai RF jelet kell illeszteni mikrokontrollerhez vagy saját elektronikához.
Mikor kerül elő?
A QIACHIP RX480E-868 4 csatornás 868 MHz FSK RF adó-vevő modul akkor kerül elő, amikor egy kapcsolási jelet vezeték nélkül kell átvinni, de a kész relés vevőpanel túl nagy, túl kötött vagy nem illik a saját áramkörbe. Itt a modul csak a rádiós és kódtanuló részt adja, a kapcsolandó terhelést már neked kell kezelni tranzisztorral, MOSFET-tel, relémodullal vagy mikrokontrollerrel.
A 868 MHz-es változatot ne keverd össze a gyakoribb 433 MHz-es RX480E modulokkal. A frekvencia, a távadó és a vevő oldali kompatibilitás együtt dönt, nem csak az, hogy a panelen RX480E felirat van.
Azaz a QIACHIP RX480E-868 4 csatornás 868 MHz FSK RF adó-vevő modul egy 5-24 V-ról táplálható, 4 csatornás, tanítható 868 MHz-es RF modul, amely vevő és adó üzemmód között átkapcsolható.
Működés és beépítés

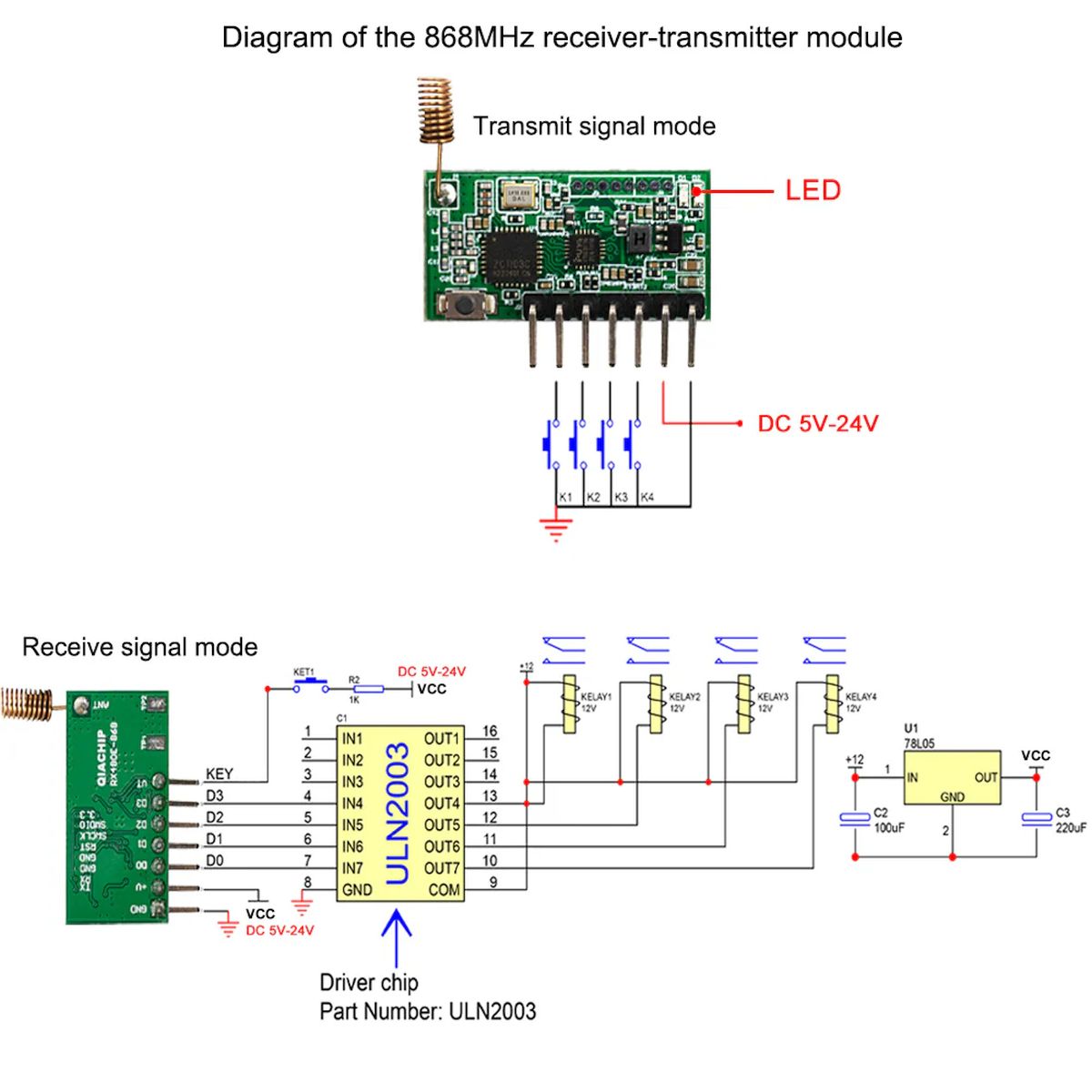

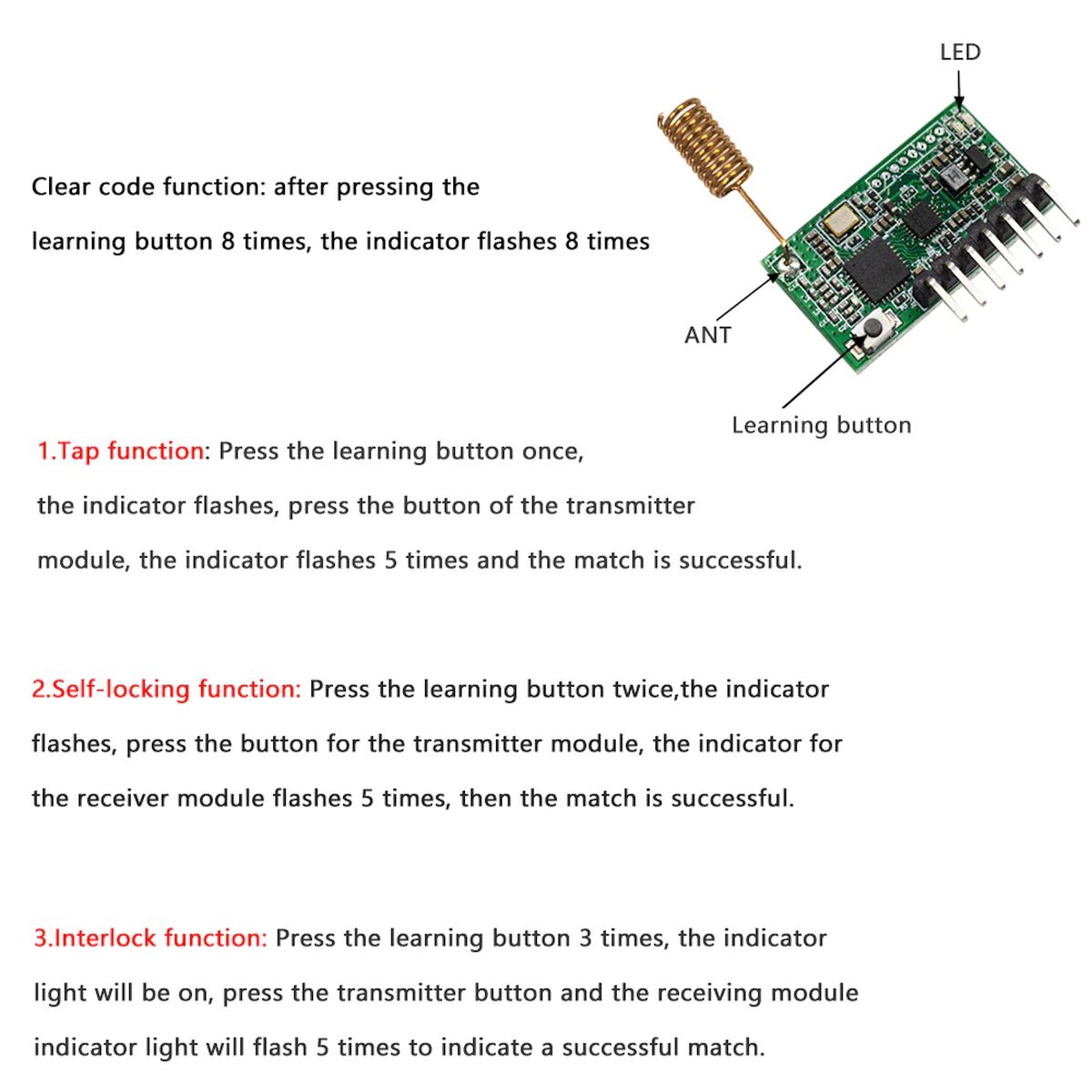

Vevő módban a modul a megtanított távadó jeleire a D0, D1, D2 vagy D3 kimeneten magas szintű logikai jelet ad. A működési mód tanítással választható: pillanatnyi működésnél a kimenet csak a gombnyomás idejére aktív, kapcsoló módban állapotot vált, reteszelt módban pedig az egyik csatorna aktiválása a többit lekapcsolja.
Adó módban a D0-D3 lábak vezérlőbemenetként működnek. Ilyenkor a modul nem fogad, hanem a bemeneti vezérlés alapján RF jelet küld. A vevő és adó mód közti váltás a tanító gomb többszöri megnyomásával történik.

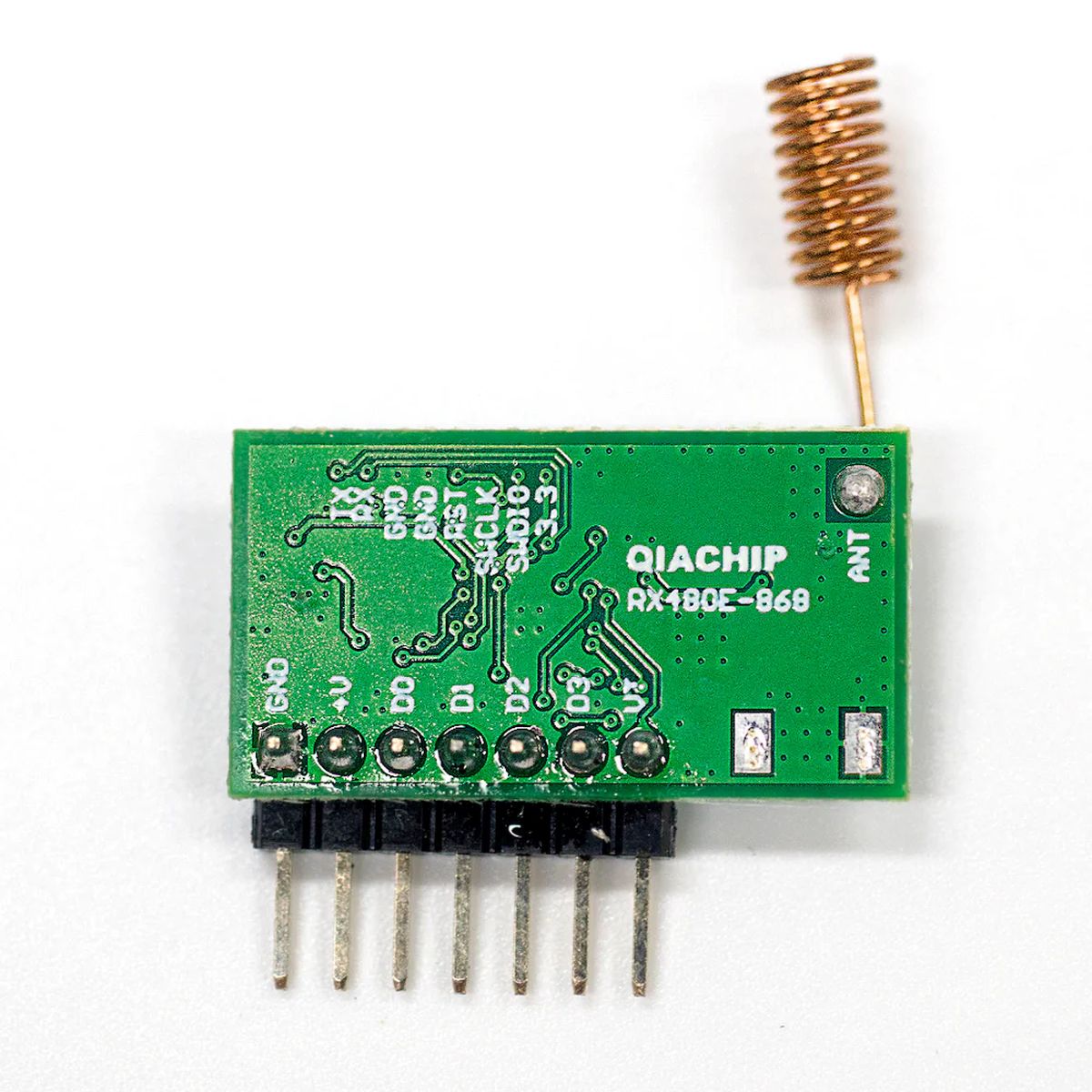

Beépítéskor a GND és +V tápbekötés mellett az antennakivezetésre is figyelni kell. A modul kicsi, de RF szempontból nem mindegy, hogy fémdobozba kerül-e, mennyire közel futnak mellette kapcsolóüzemű tápvezetékek, és van-e rendes földelés, tápstabilitás, szűrés.
Felhasználási példák
- Vezeték nélküli gombjel továbbítása Arduino vagy más mikrokontroller digitális bemenetére.
- 4 különálló vezérlőjel fogadása saját relémeghajtó áramkörhöz.
- Egyszerű távirányítós üzemmódválasztás labor- vagy műhelyprojektekben.
- Kisfeszültségű vezérlőjelek átvitele dobozon belül vagy két szerelési pont között.
- Saját RF vezérlőpanel építése, ahol a relé, MOSFET vagy optocsatoló külön áramkörön van.
- Tanítható távirányítós prototípus készítése 868 MHz-es távadóval.
- Olyan fejlesztés, ahol ugyanaz a panel vevőként és adóként is kipróbálható.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| 868 MHz-es távadót használsz? | 433 MHz-es távirányítóval nem lesz rádiós kapcsolat. |
| QIACHIP-kompatibilis tanított adóval próbálod? | Más gyártó 868 MHz-es távadója lehet, hogy nem tanítható fel. |
| Mekkora a D0-D3 kimenet terhelése? | A logikai kimenetet nem szabad közvetlen teljesítménykapcsolásra használni. |
| Stabil a tápfeszültség? | Zajos vagy beeső tápnál romolhat a vétel, a tanítás és az adás stabilitása. |
| Jó helyen van az antenna? | Fémdoboz, rövid antenna vagy árnyékolt beépítés erősen csökkentheti a hatótávot. |
| Melyik működési mód van betanítva? | Pillanatnyi, kapcsoló és reteszelt módnál ugyanaz a gomb másként viselkedik. |
| Vevő vagy adó módban van a modul? | Rossz üzemmódban a D0-D3 lábak nem azt csinálják, amit vársz. |
Arduino vagy más 5 V-os vezérlő mellett a D0-D3 kimeneteket digitális bemenetre érdemes kötni. 3,3 V-os vezérlőnél a logikai szintet külön ellenőrizni kell. A modul 3.3V a logikai IO-val rendelkezik!
Döntés előtt ellenőrizd
- A projekted valóban 868 MHz-es rendszert igényel, nem 433 MHz-est.
- A használt távadó tanítható és kompatibilis a QIACHIP RX480E sorozattal (vagy ennek a sorozatnak másik darabja).
- A D0-D3 jelek csak vezérlőjelek lesznek, nem közvetlen terhelhető kimenetek.
- A tápfeszültség 5-24 V DC között van, és adáskor is stabil marad (5…12V javasolt, 24V esetén a stabilizátor nagyon melegedik!).
- A 868 MHz-es sáv használata, adóteljesítménye és üzemmódja megfelel a célország előírásainak.
- A beépítési hely nem árnyékolja le az antennát.
Használati korlátok – amikor ne ezt válaszd
- Ne ezt válaszd, ha közvetlenül 230 V-os vagy nagyáramú fogyasztót akarsz kapcsolni. Ehhez relés vagy leválasztott teljesítménykapcsoló modul kell.

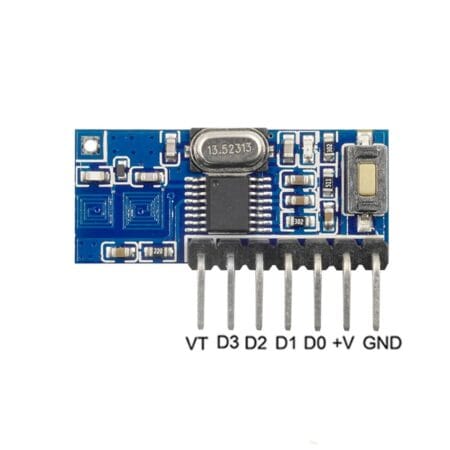

- Ne ezt válaszd, ha biztosan 433 MHz-es távirányítóid vannak. Ebben az esetben 433 MHz-es RX480E vagy más kompatibilis modulok kellenek.
- Ne ezt válaszd, ha szabványos soros adatátvitelt, LoRa, WiFi, Bluetooth vagy hálózati kommunikációt keresel. Ez kódtanuló távirányítós RF vezérlőmodul.
- Ne ezt válaszd, ha minden 868 MHz-es kapunyitó távirányítóval garantált működést vársz. A frekvencia önmagában nem elég a kompatibilitáshoz.
- Ne ezt válaszd biztonságkritikus vezérléshez külön felügyelet, visszajelzés és megfelelőségi ellenőrzés nélkül.
Műhelymegfigyelés

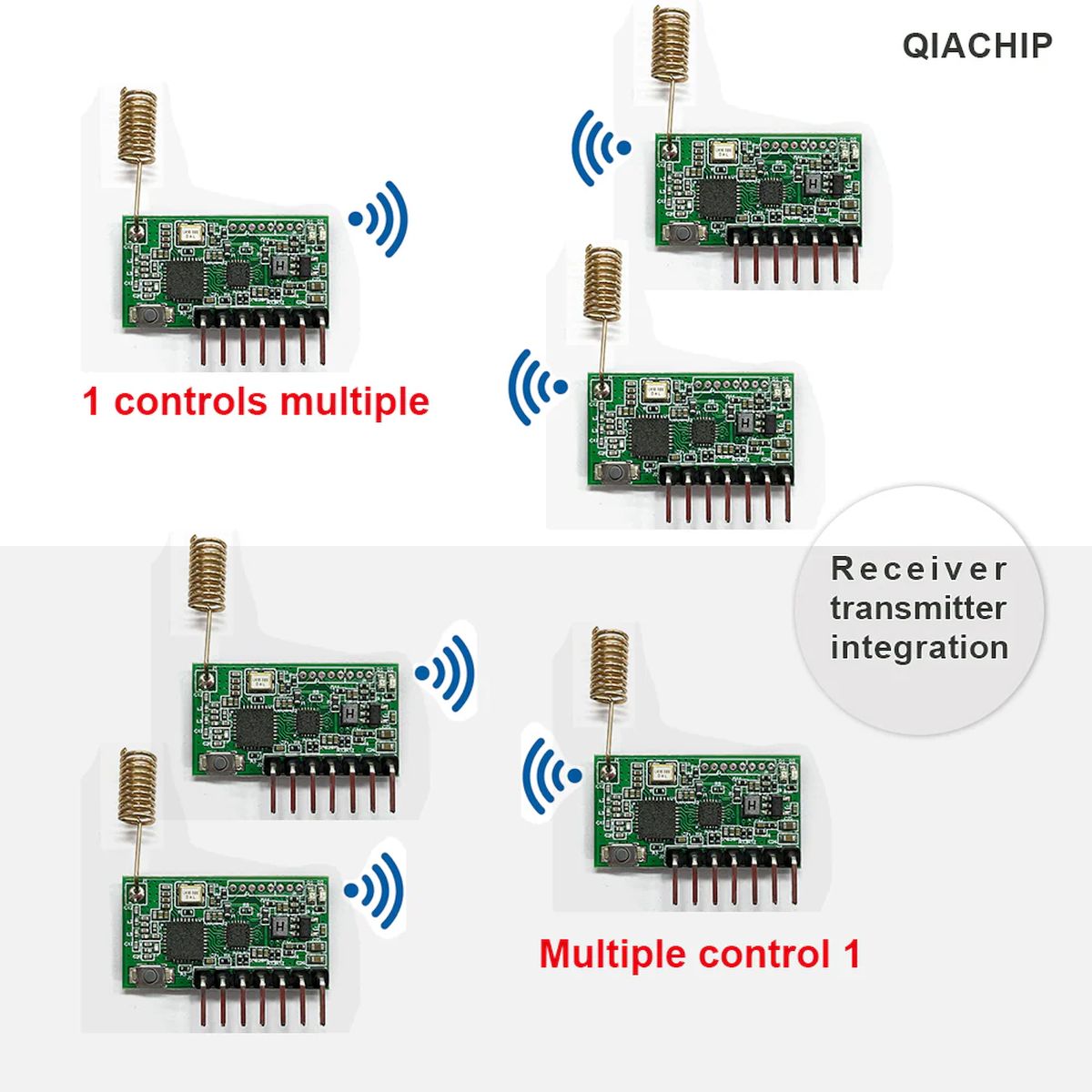

A legtöbb félreértés abból jön, hogy a vevőmodult relés készülékként kezelik. A D0-D3 lábak itt vezérlőjelek: jók mikrokontrollerhez, tranzisztoros illesztéshez vagy saját panelhez, de nem helyettesítenek kontaktust, biztosítékot, leválasztást és terhelésvédelmet. A modul transzmitter, azaz lehet adó vagy vevő. Ugyanakkor a kettő együtt nem – azaz oda-vissza kommunikációra nem alkalmasak a modulok! Vagy adóvonal vagy vevővonalat tudnak (működéskor konfigurálható).
Műszaki jellemzők
| Gyártó: | QIACHIP |
| Típus: | RX480E-868 |
| Funkció: | 4 csatornás 868 MHz RF adó-vevő modul |
| Üzemmód: | Vevő mód és adó mód között átkapcsolható |
| Tápfeszültség: | 5-24 V DC |
| Frekvencia: | 868 MHz |
| Moduláció: | FSK |
| Csatornák: | D0, D1, D2, D3 |
| Vevő oldali kimenet: | Magas szintű logikai jel |
| Adó oldali bemenet: | Alacsony szintű vezérlőbemenet |
| Tanítás: | Tanító gombbal |
| Működési módok: | Pillanatnyi, kapcsoló, reteszelt, reset |
| Vételi érzékenység: | -112 dBm |
| Adóteljesítmény: | 20 dBm |
| Vevő oldali áramfelvétel: | 23 mA / 3,3 mA |
| Adó oldali áramfelvétel: | 123 mA |
| Hatótáv: | 80-200 m 7 V alatt, akár 400 m 7 V felett |
| Üzemi hőmérséklet: | -10 – 60 °C |

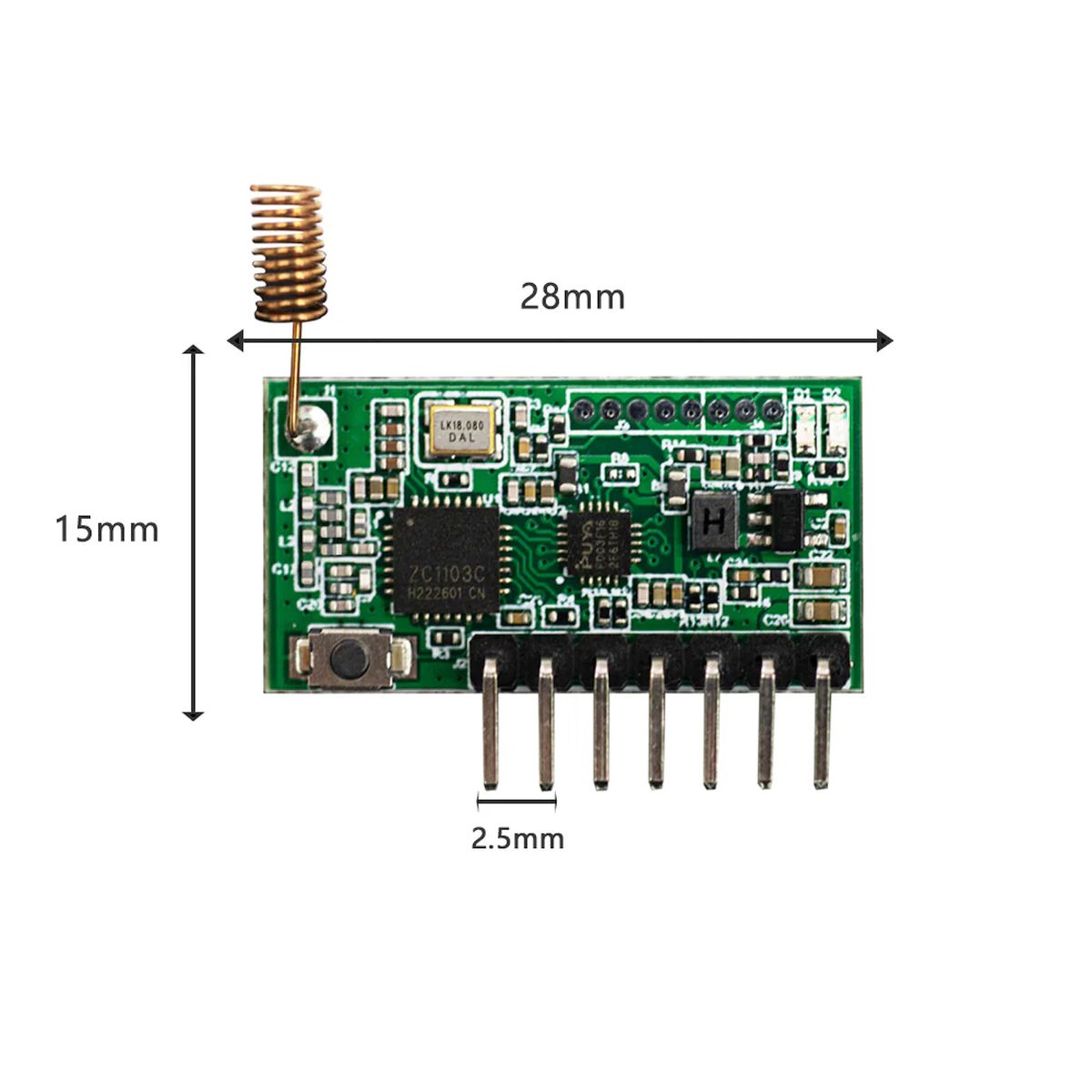

| Méret: | kb. 28 × 15 × 1 mm |
| Tüskesor osztás: | 2,5 mm (2.54mm) |
| Antenna: | forrasztott a modulra |
| Arduino kompatibilitás: | Digitális jelillesztéssel használható (3.3V; logikai H/L megfeleltethető!) |
| Terheléskapcsolás: | Közvetlenül nem ajánlott, külső meghajtás szükséges |
Dokumentáció
- RX480E-868 termékoldal – QIACHIP
- RX480E-868 kézikönyv – QIACHIP Docs
- RX480E működési módok beállítása – QIACHIP
- Adatlap a QIACHIP RX480e 868MHz adóvevő (transmitter) modulhoz
Csomag
- 1 db QIACHIP RX480E-868 4 csatornás 868 MHz FSK RF adó-vevő modul
