Elektronikai alkatrészcsomag III.

Leírás

Az Elektronikai alkatrészcsomag III. olyan alapalkatrészeket gyűjt egy csomagba, amelyekkel sokféle elektronikai kapcsolás felépíthető és végigkövethető. LED-ek, ellenállások, kondenzátorok, nyomógombok, tranzisztor, dióda, érzékelőelemek, hangjelzők és egy 74HC595 eltolóregiszter is helyet kapott benne. Jól használható akkor, amikor az elektronika alapjait már valódi alkatrészekkel, mérhető kapcsolásokon keresztül szeretnéd gyakorolni.

Egy LED-es kapcsolásnál rögtön előkerül a polaritás és az áramkorlátozó ellenállás szerepe. A PN2222A tranzisztorral kapcsolófokozat építhető, a nyomógombokkal digitális bemenetek alakíthatók ki, a potméterrel, a fotoellenállással és az NTC termisztorral pedig analóg mérési feladatok készíthetők. A 74HC595 eltolóregiszter már egy lépéssel tovább visz: megmutatja, hogyan lehet néhány vezérlőjellel több digitális kimenetet kezelni.

A Elektronikai alkatrészcsomag III. főként az alkatrészeket adja a kísérletekhez. Breadboardos építéshez külön próbapanelre és összekötő vezetékekre lesz szükség, mikrovezérlős feladatoknál pedig Arduino, ESP32 vagy más vezérlőpanel kerülhet mellé. Az egyes alkatrészek villamos tulajdonságai eltérnek, ezért minden kapcsolásnál külön számít a tápfeszültség, a polaritás, a logikai szint és a megengedett áram.

Szakköri munkához, otthoni gyakorláshoz és kisebb prototípusokhoz azért használható jól, mert ugyanabból a készletből több egymásra épülő feladat állítható össze. A legegyszerűbb LED-es áramkörtől el lehet jutni a tranzisztoros vezérlésig, az érzékelők méréséig vagy a 74HC595 használatáig.

Hol van a műhelyasztalon?

A Elektronikai alkatrészcsomag III. több különböző témakörhöz ad használható alkatrészeket. Oktatásnál ez különösen kényelmes, mert nem kell minden új feladathoz külön alkatrészcsomagot összeállítani.

A LED-ekkel az áramkorlátozás és a polaritás gyakorolható. A nyomógombok digitális bemenetekhez használhatók, a potméter, a fotoellenállás és az NTC termisztor pedig analóg mérési feladatokhoz ad alapot. Az aktív és passzív hangjelző segítségével két eltérő vezérlési mód is megmutatható.

A 74HC595 eltolóregiszter olyan feladatokhoz használható, ahol több digitális kimenetre van szükség, mint amennyit közvetlenül szeretnénk a vezérlőpanelről lefoglalni. A PN2222A tranzisztor pedig a kapcsolótranzisztoros áramkörök felépítését teszi kézzelfoghatóvá.

Így épülnek fel belőle a kapcsolások

A készlet alkatrészei breadboardon könnyen átrendezhetők, ezért egy kapcsolás lépésenként felépíthető, mérhető és módosítható. Ehhez külön dugdosó próbapanel és megfelelő jumpervezeték szükséges.

LED-es feladatnál az előtét-ellenállás értéke a tápfeszültségből, a LED nyitófeszültségéből és a kívánt áramból adódik. Nyomógombos bemenetnél azt kell megoldani, hogy a vezérlő bemenete nyitott kapcsoló mellett is meghatározott logikai szintet kapjon. A tranzisztoros kapcsolás már különválasztja a vezérlőjelet és a terhelés áramkörét.

A potméter, a fotoellenállás és az NTC termisztor feszültségosztós kapcsolásokban jól használható. Ilyenkor nemcsak egy program által kiírt számot lehet figyelni, hanem multiméterrel is követhető, hogyan változik a mérőpont feszültsége.

Most erre is használható?

• LED-es alapkapcsolások építéséhez és az előtét-ellenállás szerepének gyakorlásához.
• Nyomógombos digitális bemenetek kialakításához felhúzó vagy lehúzó ellenállással.
• PN2222A tranzisztorral felépített kapcsolófokozatok tanulmányozásához.
• 74HC595 eltolóregiszteres kimenetbővítési feladatokhoz.
• Fotoellenállásos fényérzékelő kapcsolások készítéséhez.
• NTC termisztoros hőmérsékletfüggő mérési kísérletekhez.
• Potméteres analóg bemenetek és feszültségosztók vizsgálatához.
• Aktív és passzív hangjelző vezérlésének összehasonlításához.
• Kondenzátorok töltési, szűrési és időzítési szerepének szemléltetéséhez.
• Optocsatolós alapkapcsolások felépítéséhez.

Mire kell figyelni beüzemeléskor?

Vásárlás előtt ezekre figyelj

A Elektronikai alkatrészcsomag III. egy vegyes alkatrészválogatás. Breadboardos munkához külön próbapanel és összekötő vezeték szükséges, mikrovezérlős feladatokhoz pedig vezérlőpanelről és megfelelő tápellátásról is gondoskodni kell.

Az ellenálláskészlet körülbelül 100 darabot tartalmaz, többféle értékben. A megadott értékek között 220 Ω, 330 Ω, 470 Ω, 1 kΩ, 2 kΩ, 3,3 kΩ, 10 kΩ, 100 kΩ és 1 MΩ is szerepel.

A csomagban található 1N400x diódák mellett optocsatoló 4N35 vagy kompatibilis típus is elérhető.

Ahol más összeállítás célszerű

• Komplett kezdőkészlethez, amely próbapanelt, jumpervezetékeket, tápegységet és vezérlőpanelt is tartalmaz, bővebb csomag célszerű.
• Sorozatban épített, azonos kapcsolásokhoz célzott alkatrészlista ad pontosabban tervezhető darabszámot.
• Nagyobb áramú motorokhoz, teljesítmény-LED-ekhez vagy más komolyabb terhelésekhez az adott áramkörre méretezett teljesítményalkatrészek szükségesek.
• Pontosan meghatározott dióda- vagy optocsatoló-altípust előíró laborfeladatnál külön, típusszám alapján kiválasztott alkatrész használható.

Egy részlet, amin sok múlhat

A készletből épített kapcsolásoknál érdemes mérőpontokat is kijelölni. LED-es áramkörnél megmérhető az ellenálláson és a LED-en eső feszültség, potméteres kapcsolásnál követhető a csúszka feszültsége, fotoellenállásos vagy NTC-s feszültségosztónál pedig jól látható, hogyan változik a mérőjel a környezeti hatásra. Ettől válik a kapcsolás valóban érthetővé: a program mellett maga az áramkör is mérhető és követhető.

Csomag

• 1 db 5 mm-es RGB LED

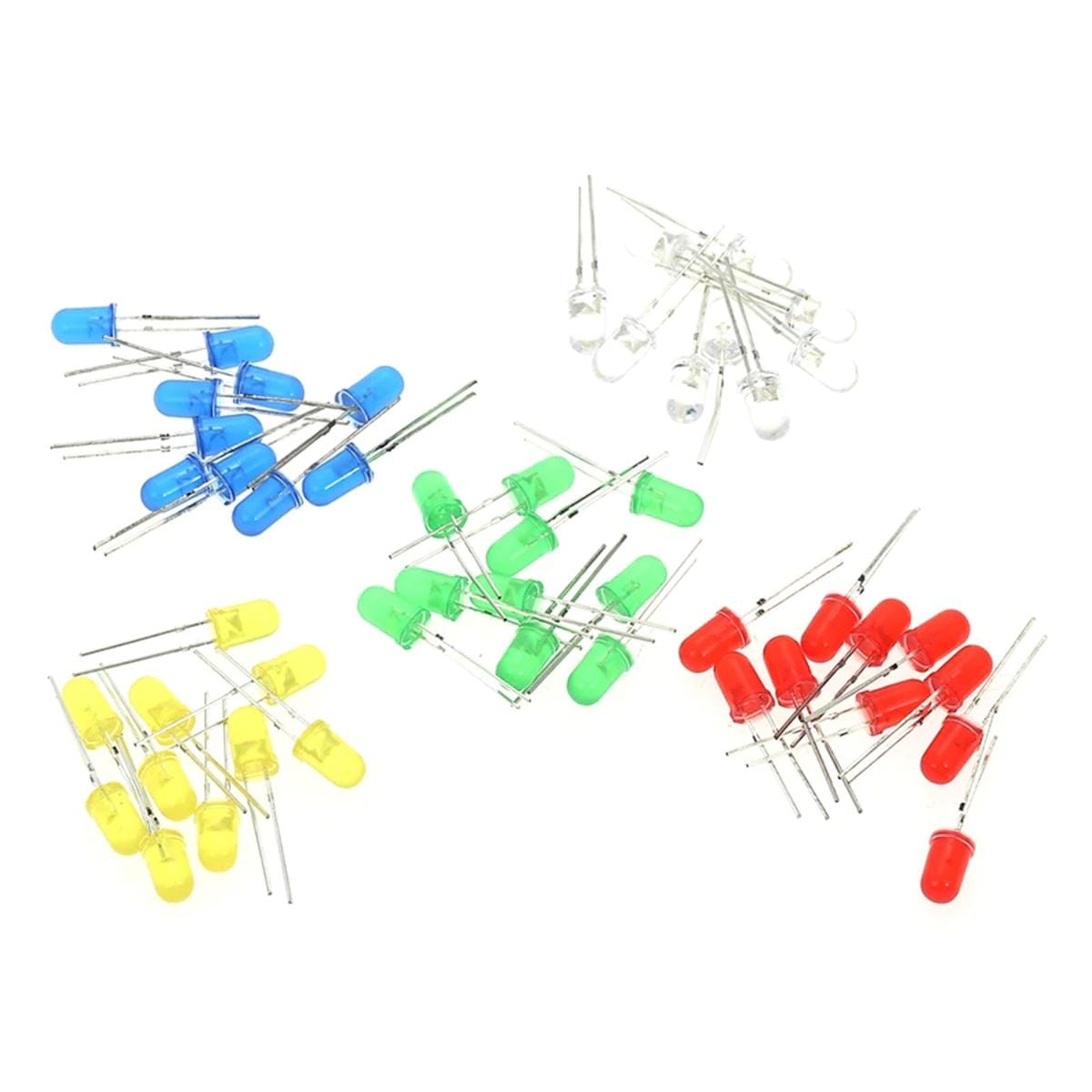

• 25 db 5 mm-es LED, fehér, piros, zöld, sárga és kék színben
• 5 db PN2222A tranzisztor
• 5 db 1N400x dióda
• 1 db 74HC595 eltolóregiszter
• 1 db 10 kΩ NTC termisztor

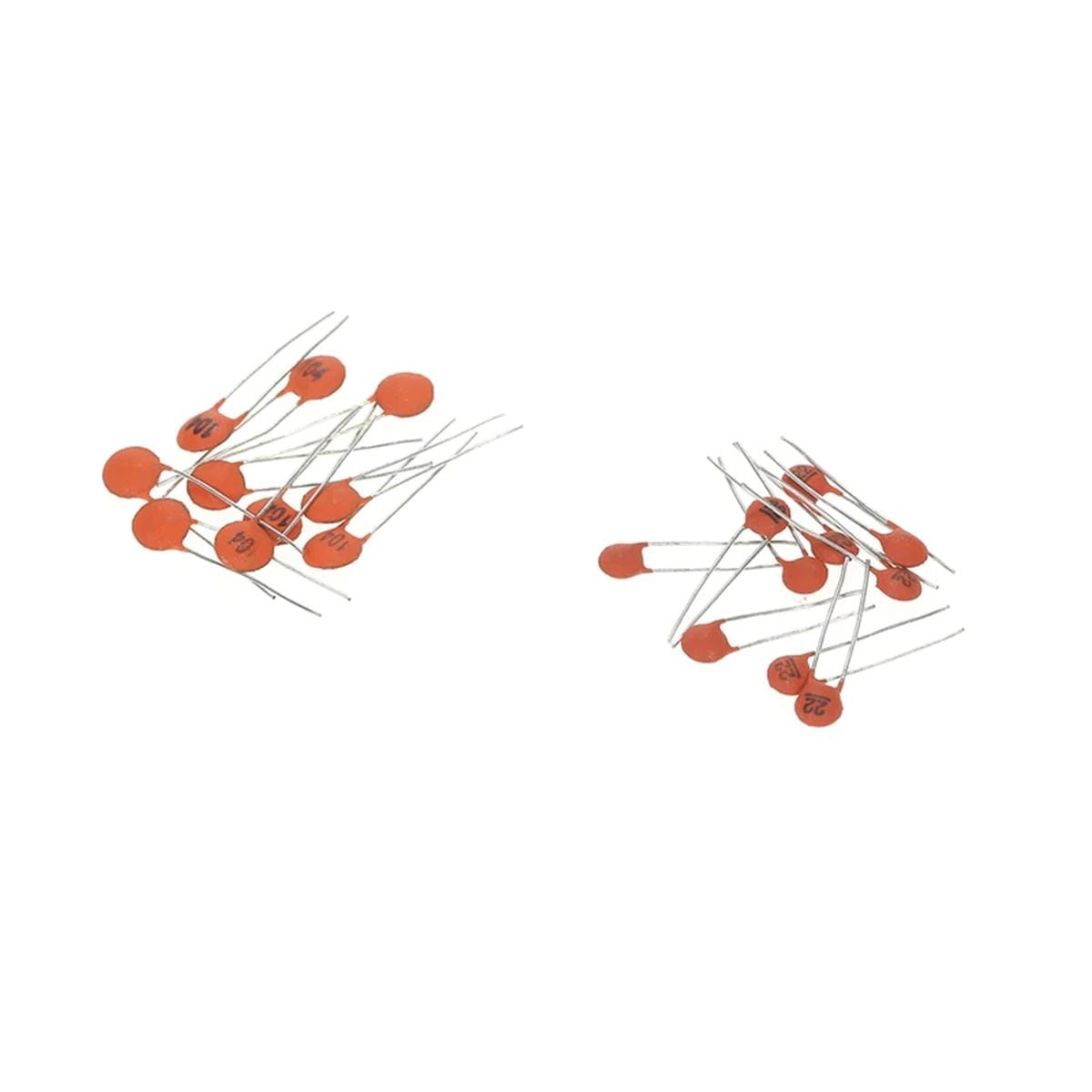

• 5 db 22 pF kondenzátor
• 5 db 100 nF kondenzátor
• 5 db 10 µF kondenzátor

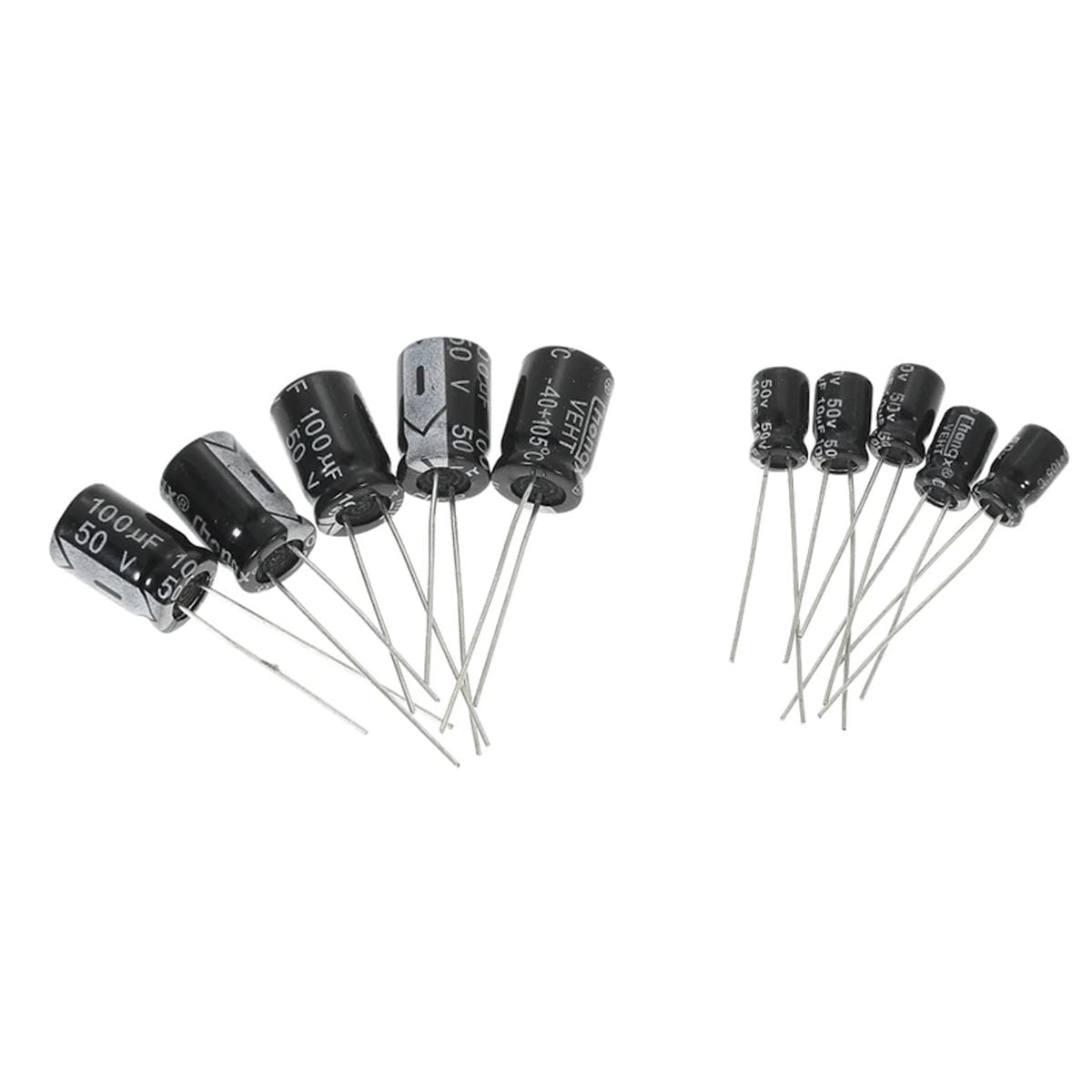

• 5 db 100 µF kondenzátor
• 1 db 10 kΩ potméter
• 1 db passzív hangjelző
• 1 db aktív hangjelző
• 1 db fotoellenállás

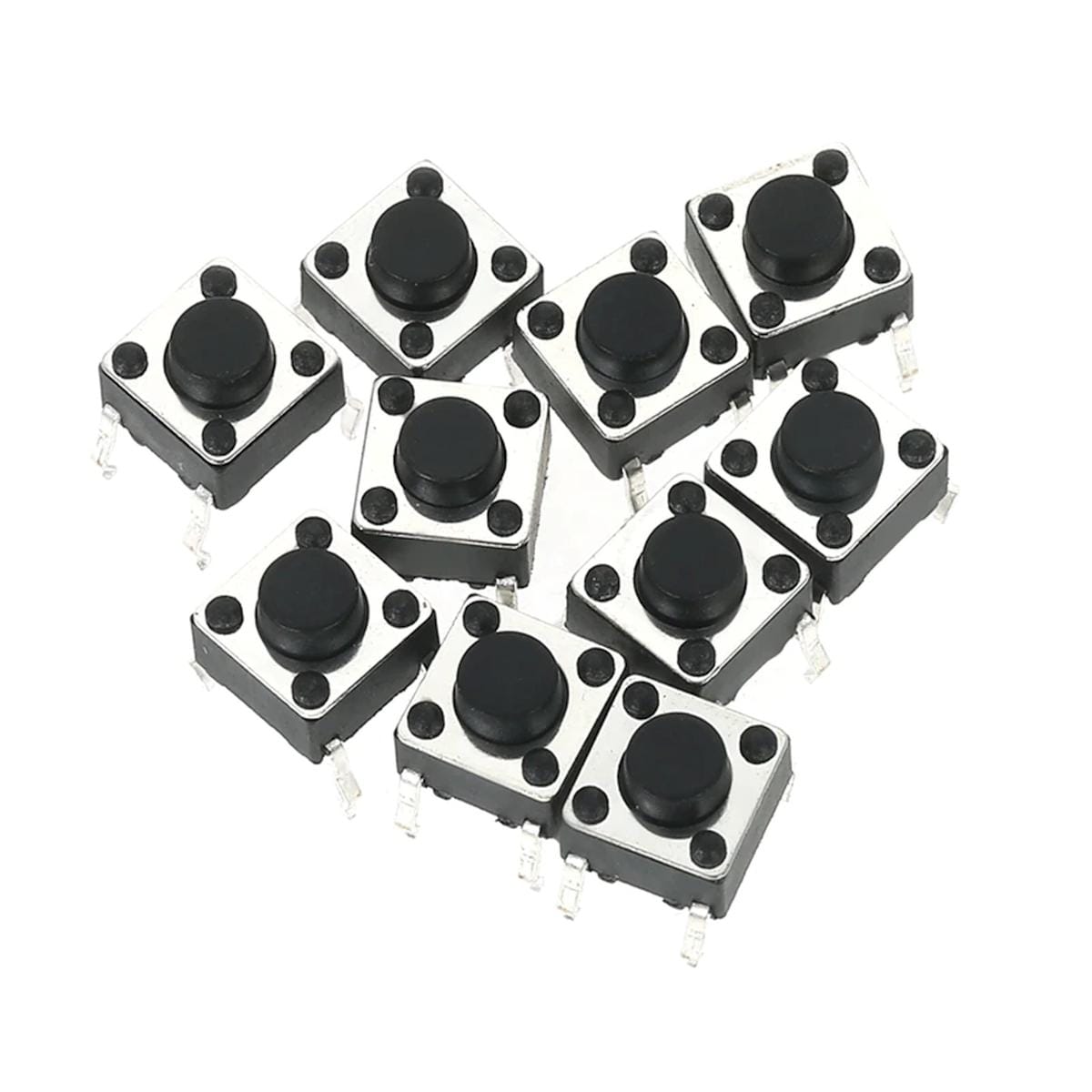

• 10 db 6 x 6 mm-es nyomógomb
• 1 db 4N35 vagy kompatibilis optocsatoló

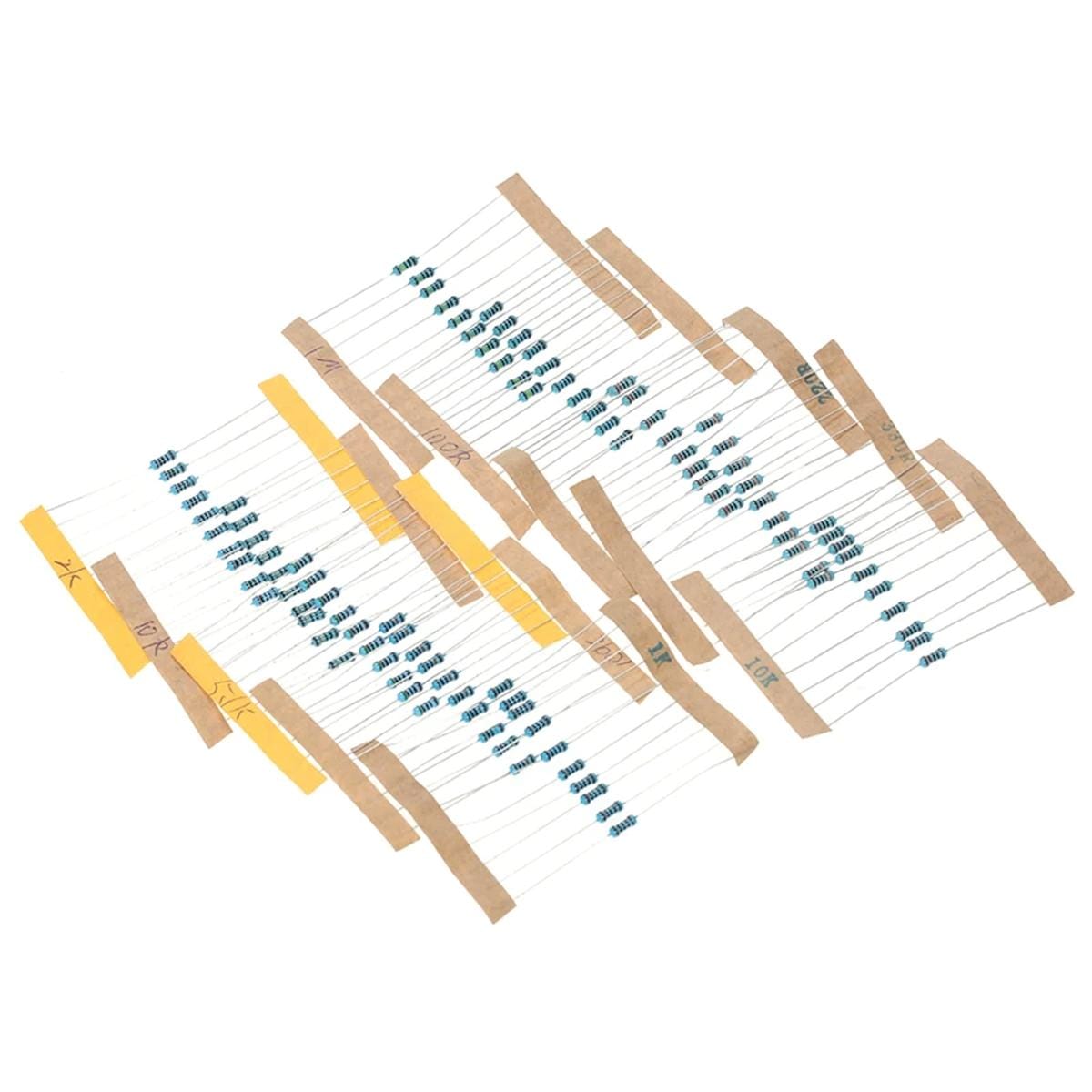

• körülbelül 100 db ellenállás több értékben
• 2 db tüskesor
