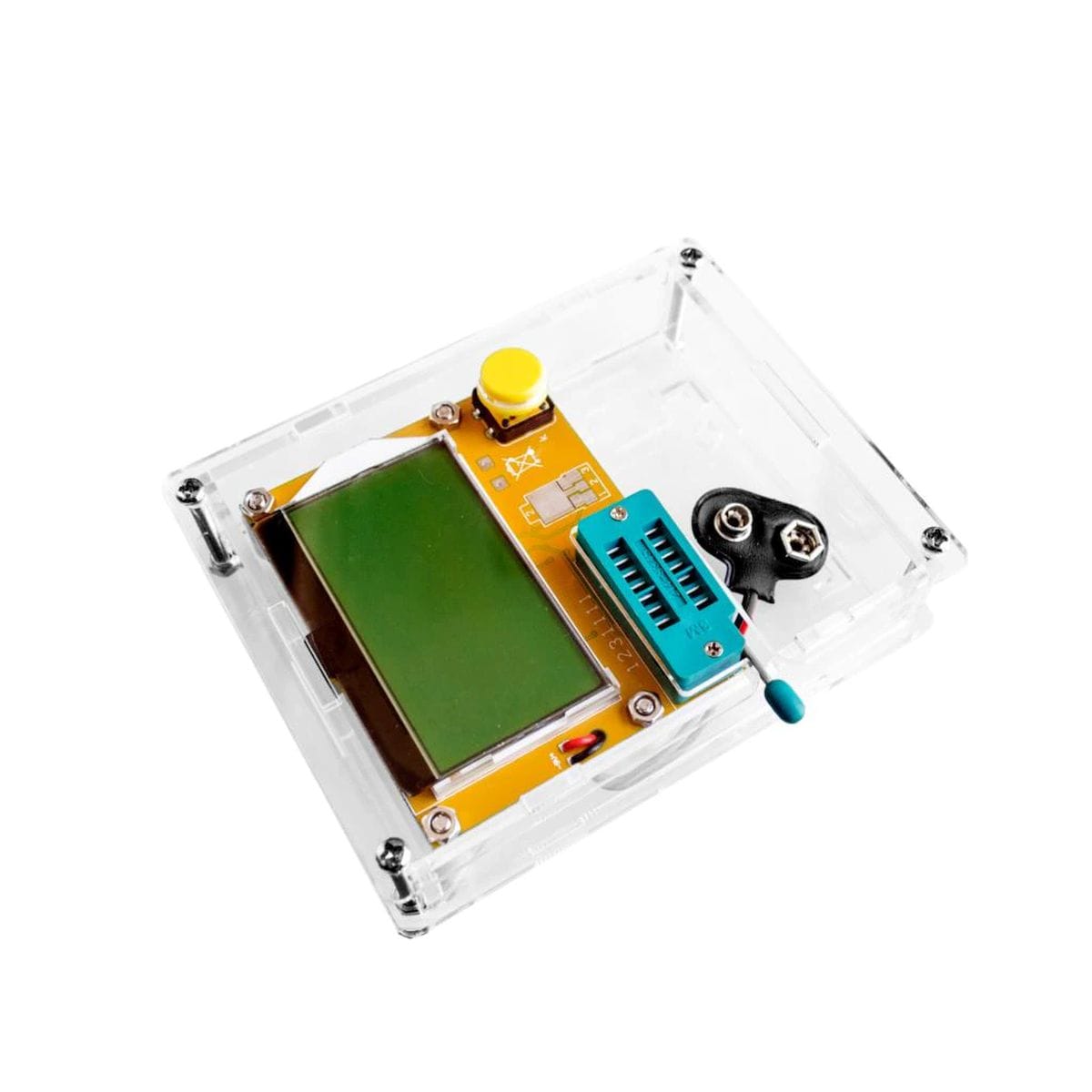

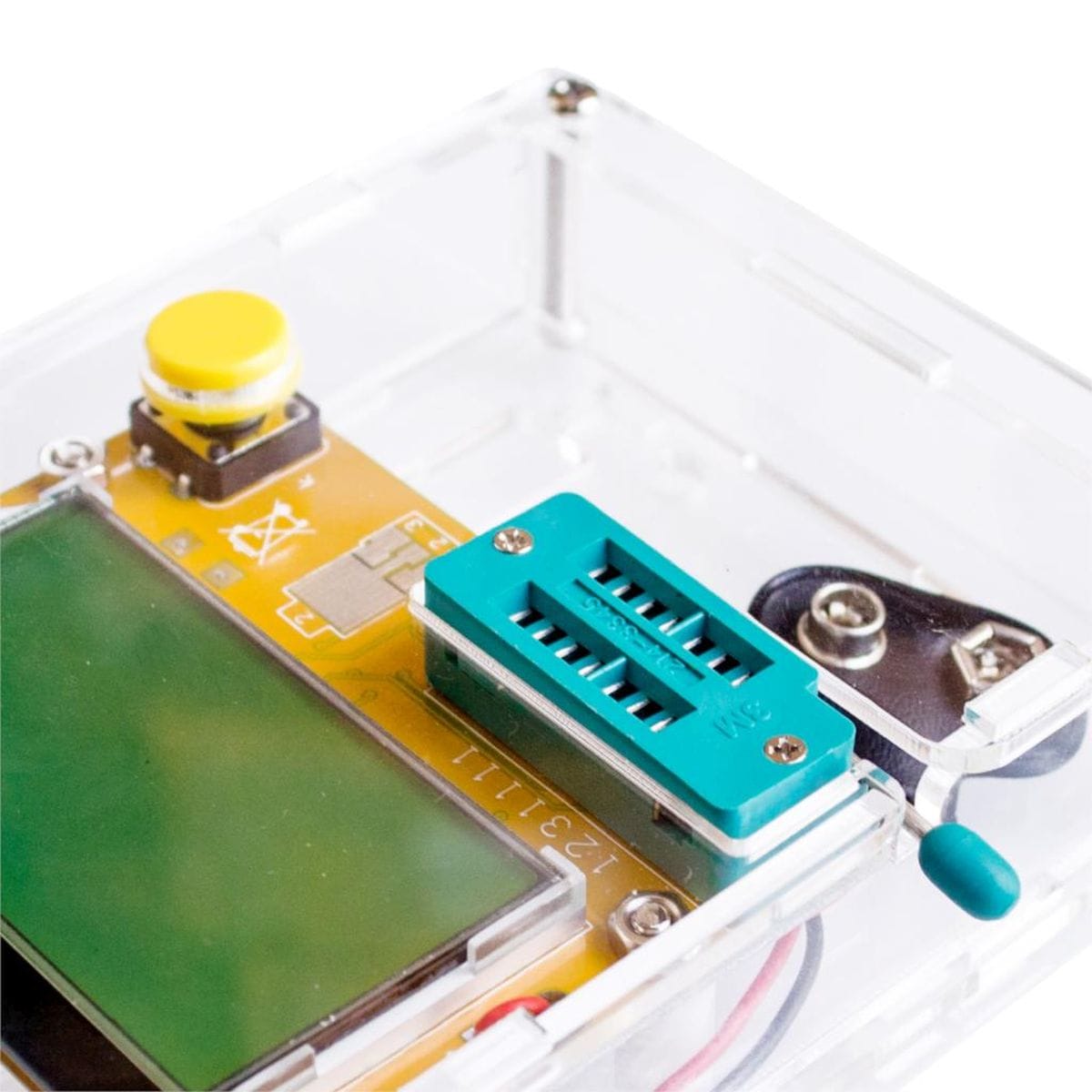

A Univerzális félvezető-teszter akril doboz (LCR-T4 típushoz) az LCR-T4 félvezető-teszterhez való átlátszó akril tokozat. Nem mérőműszer, hanem védőburkolat: a csupasz LCR-T4 panelt segít kézbe vehetőbb, tárolhatóbb és hordozhatóbb egységgé alakítani.
A csupasz LCR-T4 panel műhelyben jól használható, de doboz nélkül sérülékenyebb. A kijelző, a nyomtatott áramkör, a gomb és a tesztfoglalat környéke könnyebben kap karcot, nyomást vagy mechanikai terhelést. Ez a ház főleg ott hasznos, ahol a tesztert nem egyszer használják, hanem alkatrészválogatásnál, javításnál, oktatásnál vagy műhelyfiókban tárolva rendszeresen előkerül.
A döntő adat a kompatibilitás: ez a ház LCR-T4 típushoz készült. Más M328, TC1 vagy eltérő kijelző- és gombkiosztású alkatrészteszternél a furatok, kivágások és távtartók helye már nem biztos, hogy illeszkedik. Az első korlát tehát nem az akril anyag, hanem a panelgeometria.
A csupasz LCR-T4 panel helye a műhelyben
Az LCR-T4 félvezető-teszter tipikusan gyors alkatrészazonosításra kerül elő: tranzisztor, dióda, ellenállás, kondenzátor vagy induktivitás ellenőrzésére. Ilyenkor a mérőpanel sokszor kézből, pulton vagy alkatrészes fiók mellett dolgozik.
A Univerzális félvezető-teszter akril doboz (LCR-T4 típushoz) ezt a használati helyzetet teszi rendezettebbé. Az átlátszó akril nem takarja el a panelt, a lapraszerelt kivitel pedig kis helyen tárolható a beépítésig. A csavaros rögzítés miatt a ház nem egy zárt műszerburkolat szerepét veszi át, hanem a panelt védi a közvetlen érintéstől és a kisebb műhelyes mechanikai hatásoktól.
Azaz az Univerzális félvezető-teszter akril doboz (LCR-T4 típushoz) egy lapraszerelten érkező, átlátszó akril védőház LCR-T4 alkatrészteszter panelhez.
Beépítés és működési szerep

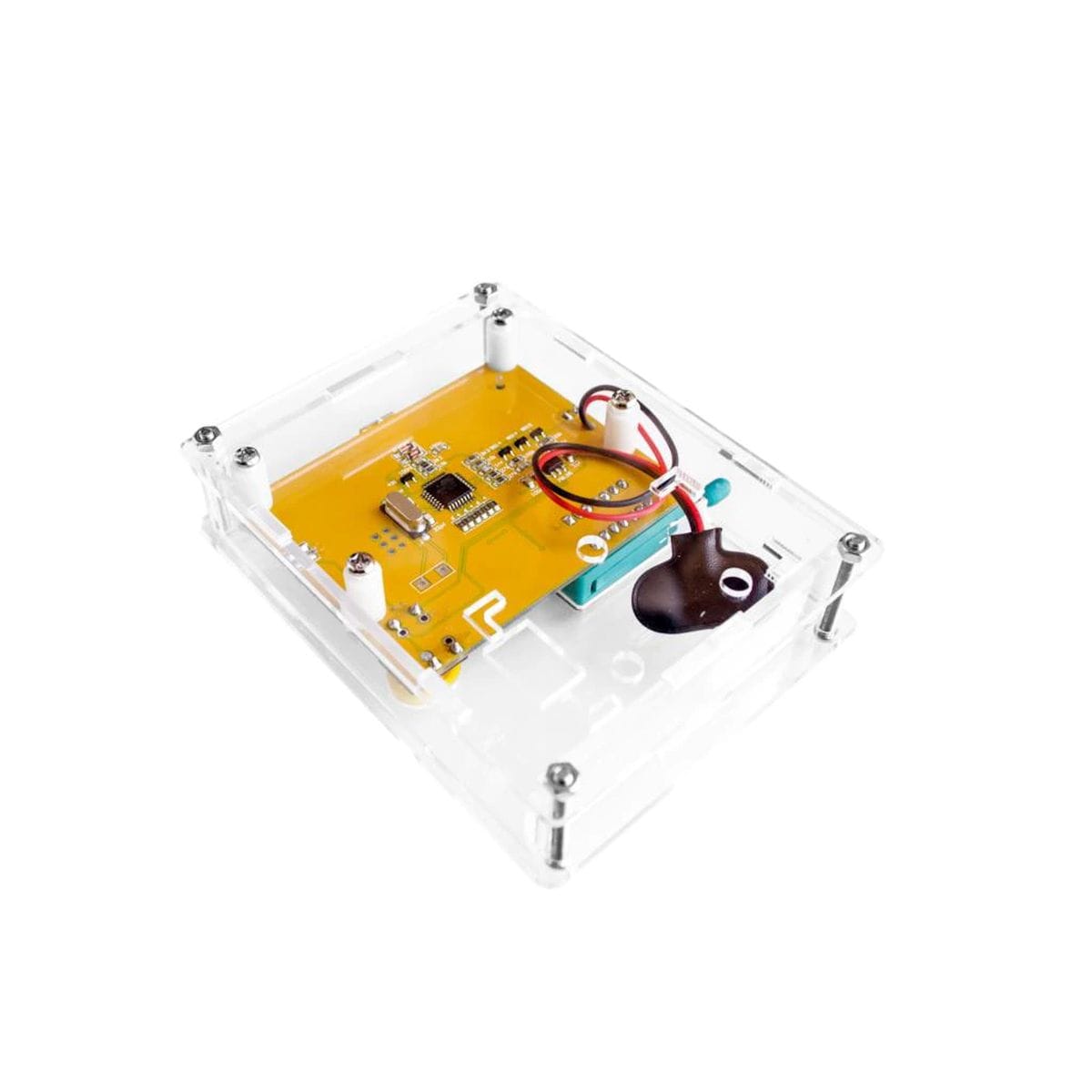

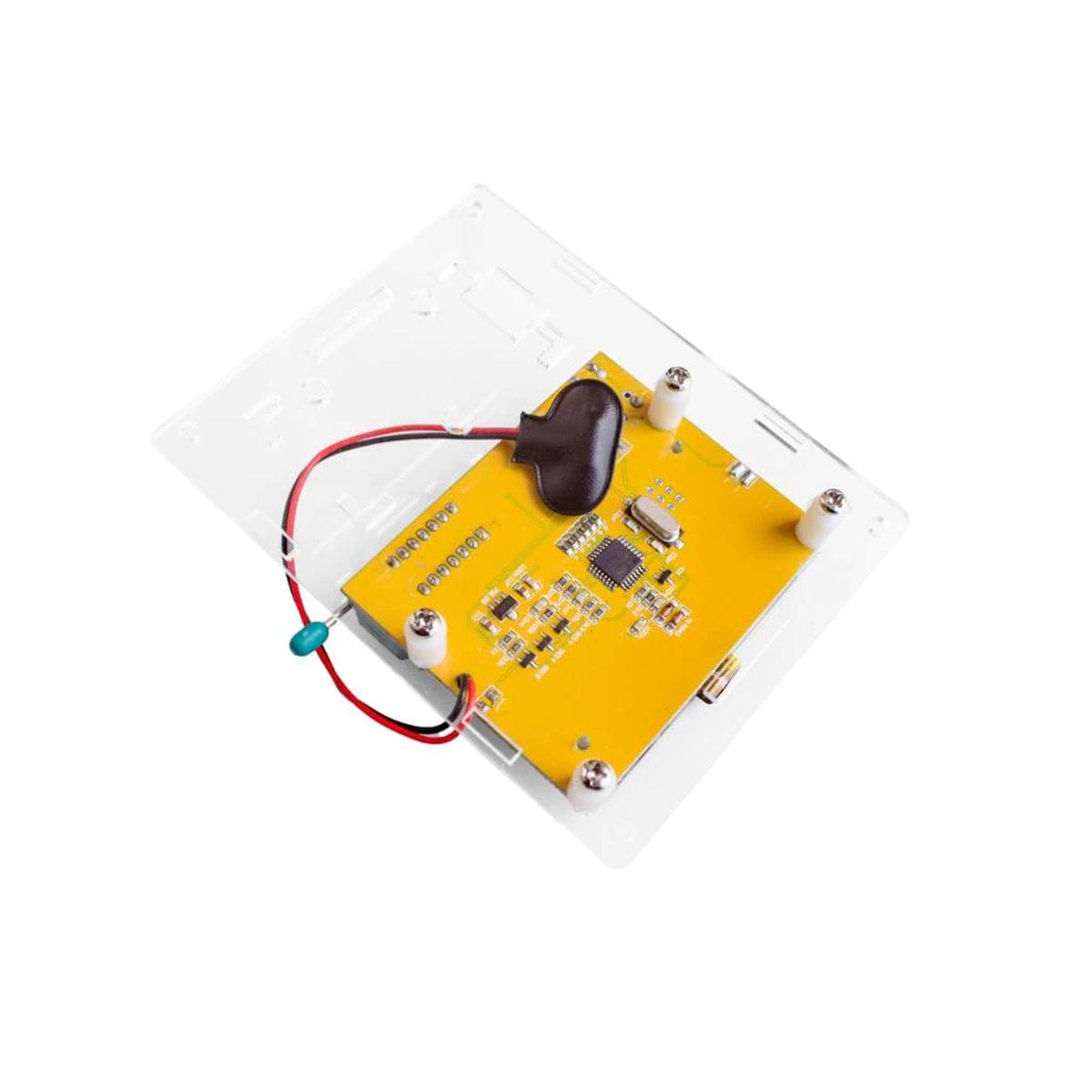

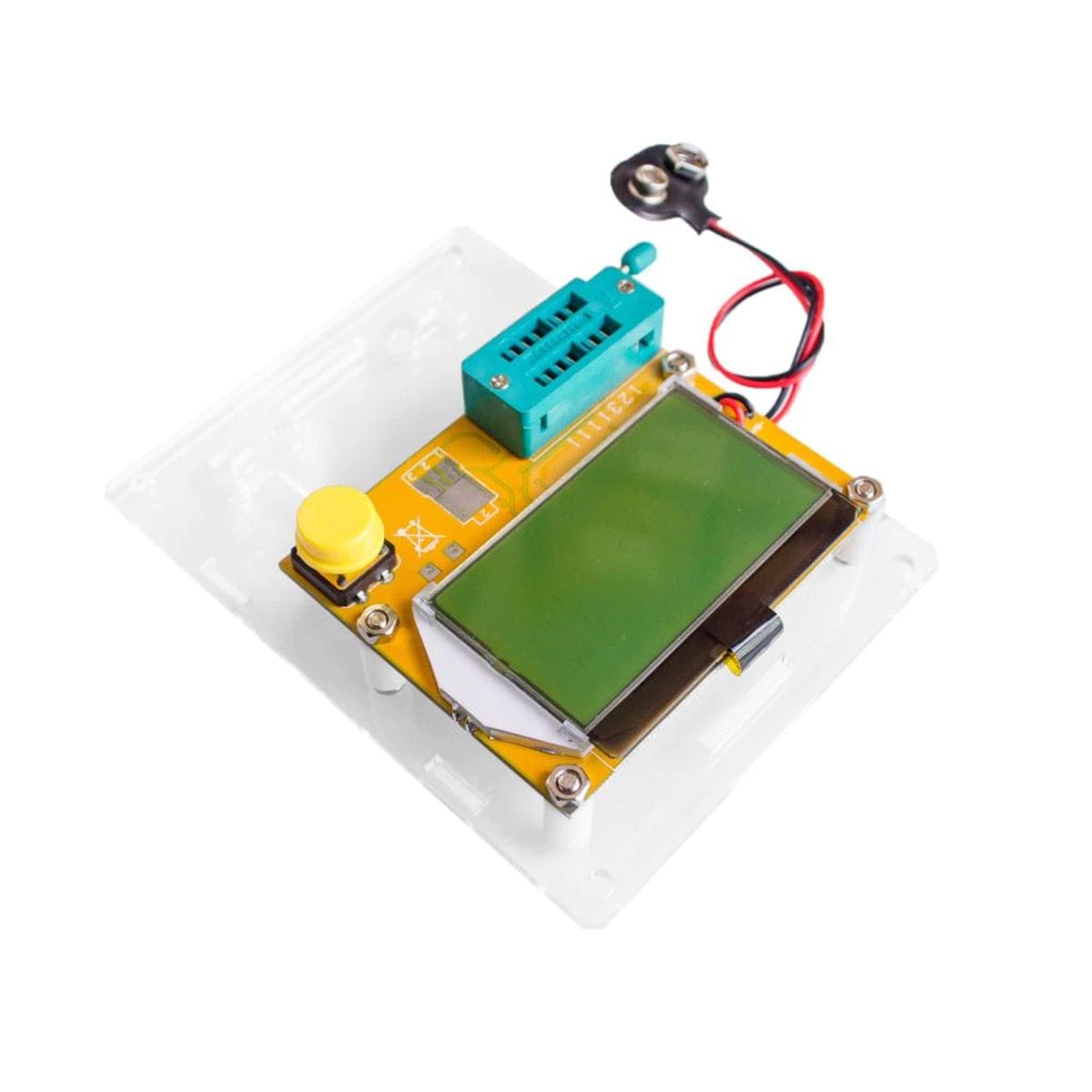

A doboz több akril lapból, M3 csavarokból, M3 anyákból és távtartókból áll. Összeszereléskor a panelekből kialakul a felső és alsó fedés, valamint az oldalsó védelem. A távtartók tartják meg a panel és az akril elemek közötti távolságot, így a nyomtatott áramkör nem közvetlenül az asztalon vagy fiók alján fekszik.
A beépítésnél a védőfóliát csak a próbaillesztés után érdemes végleg eltávolítani. A csavarokat nem kell túlhúzni: az akril lap repedhet, ha feszültséget kap. A cél a stabil, de nem erőltetett rögzítés.
Felhasználási példák
- Elektronikai műhelyben LCR-T4 alkatrészteszter panel dobozolására.
- Oktatási készletben, ahol a tanulók gyakran kézbe veszik a mérőt.
- Javítópulton, gyors tranzisztor-, dióda- és kondenzátor-ellenőrzés mellé.
- Mobil alkatrészválogató készletben, ahol a panelt szállítani is kell.
- Fiókban tárolt műszer védelmére, hogy a panel ne érintkezzen közvetlenül más alkatrészekkel.
- Bemutató vagy tanfolyami mérőeszköznél, ahol az átlátszó ház miatt a panel felépítése is látható marad.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| LCR-T4 típusú panelhez használod? | A furatok, kivágások és távtartók illeszkedése csak ehhez a formátumhoz kezelhető biztos pontként. |
| Más M328 vagy TC1 panelhez próbálnád? | A gomb, kijelző vagy tesztfoglalat helye eltérhet, ilyenkor !!! ellenőrzés kell. |
| Rajta maradt a védőfólia próbaillesztéskor? | Összeszerelés közben kevesebb karc kerülhet az akril felületre. |
| Túl erősen húzod meg az M3 csavarokat? | Az akril feszülhet vagy repedhet, a rögzítés nem lesz szebb és nem lesz megbízhatóbb. |
| A teszterpanel elemtartója vagy kiegészítő vezetékezése eltér? | A ház belső helye és a kábelkivezetés nem biztos, hogy elég. |
| A mérőt poros, olajos vagy ipari környezetben használnád? | Nyitott akril háznál a teljes zártság és fröccsenés elleni védelem nem cél. |
Döntés előtt ellenőrizd
- Az LCR-T4 panel furatkiosztása egyezik a házhoz várt kialakítással.
- A panelen nincs olyan utólagos módosítás, amely az akril lapnak vagy távtartónak ütközne.
- A mérőműszer külön rendelkezésre áll, mert ez a csomag nem tartalmazza az LCR-T4 tesztert.
- A tervezett használati helyre elég az átlátszó akril védőház, és nincs szükség zárt, ütésálló műszerdobozra.
- A pontos belső méret, akrilvastagság és furatkiosztás
!!!, ha nem a szokásos LCR-T4 panelhez kerül.
Használati korlát – mikor keress más megoldást
- Ne ezt válaszd, ha a mérőpanel nem LCR-T4 formátumú, vagy a furatkiosztása eltér.
- Ne ezt válaszd, ha zárt, porvédett vagy fröccsenés ellen védett műszerdoboz kell.
- Ne ezt válaszd, ha az eszköz ütésnek, leejtésnek vagy szerszámos ládában való rázkódásnak lesz kitéve.
- Ne ezt válaszd, ha a tesztert is meg szeretnéd venni, mert ez a termék csak a dobozoláshoz való kiegészítő.
- Ne ezt válaszd, ha a panelen nagyobb méretű módosítás, extra csatlakozó vagy utólagos elemtartó van, és annak helye
!!!.
Műhelymegfigyelés
Az LCR-T4 jellegű alkatrésztesztereknél a mérési hiba sokszor nem a műszer tudásából indul, hanem a használati környezetből: elgörbült láb, bizonytalan érintkezés, fiókban sérült kijelző, asztalon csúszkáló panel. Egy egyszerű akril ház nem lesz ipari műszerdoboz, de sok napi bosszúságot levesz a panelről.
Összeszerelésnél előbb lazán érdemes minden csavart a helyére fogatni, és csak utána meghúzni őket. Ha egy sarok már az elején feszesre van húzva, a többi akril lap könnyen feszülésből kerül a helyére.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | Akril védőház, tokozat |
| Kompatibilitás: | LCR-T4 félvezető-teszter |
| Kivitel: | Lapraszerelt |
| Anyag: | Átlátszó akril |
| Szín: | Víztiszta, átlátszó |
| Rögzítés: | M3 csavar és M3 anya |
| Távtartó: | 4 db |
| Védőfólia: | Szállítási karcok elleni fólia az akril elemeken |
| Tömeg: | 0,088 kg |
| Méret: | kb. 14 x 10 x 1,5 cm |
| Tartozék mérőműszer: | Nem tartozék |
Dokumentáció
- AVR Transistortester fejlesztői oldal Mikrocontroller.net
- Tranzisztorteszter LCR-T4 magyar segédlet TavIR WebShop
- LCR-T4 manual TavIR WebShop
Csomag

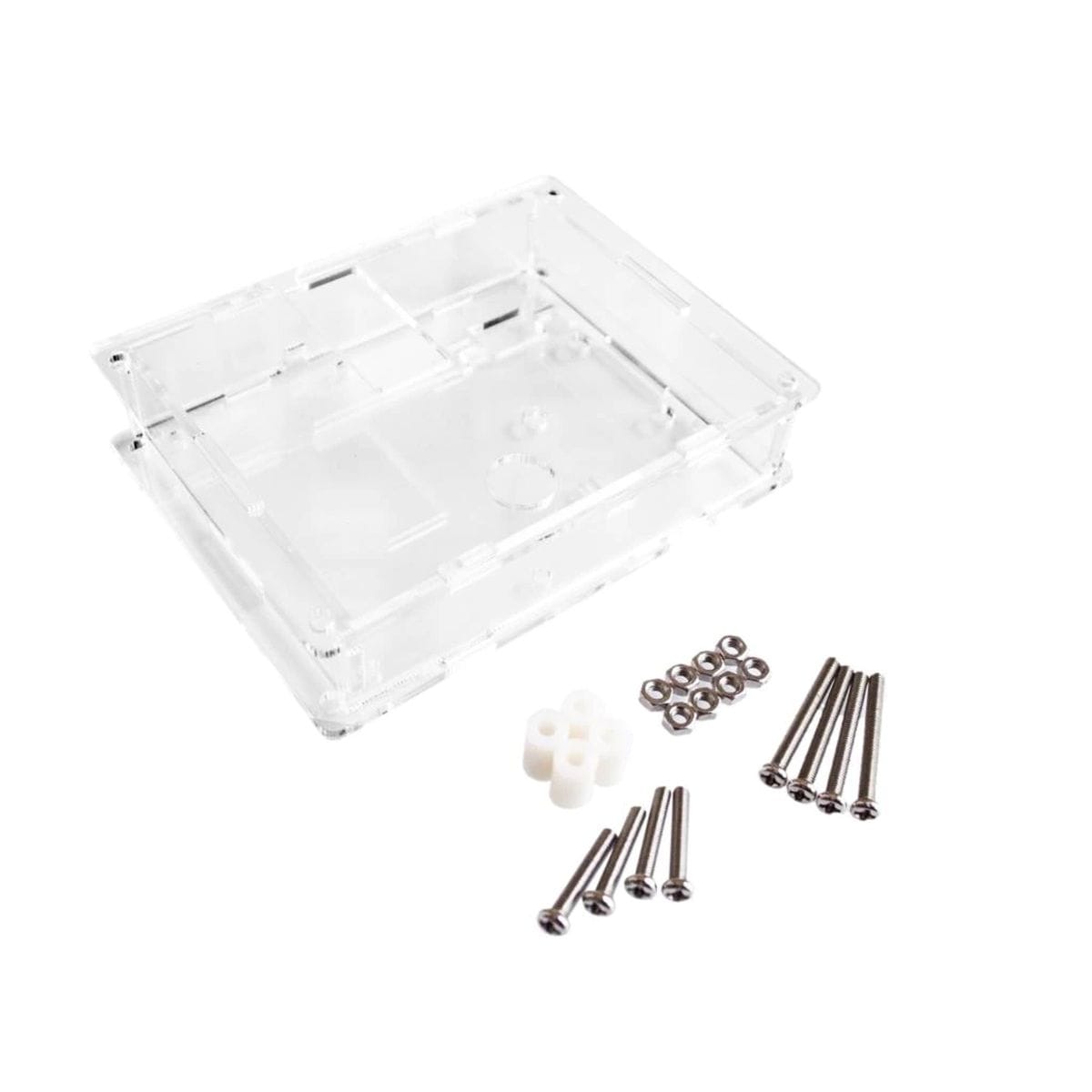

- 1 db tranzisztorteszter box, 2 alappanellel és 4 oldallemezzel
- 8 db M3 rögzítőcsavar
- 8 db M3 csavaranya
- 4 db távtartó
