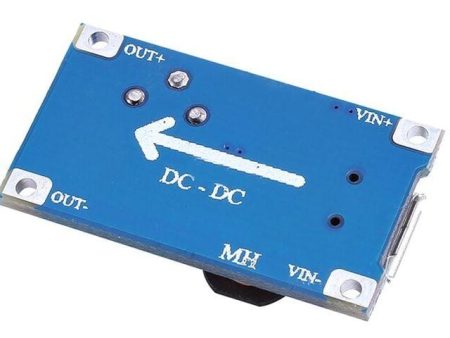

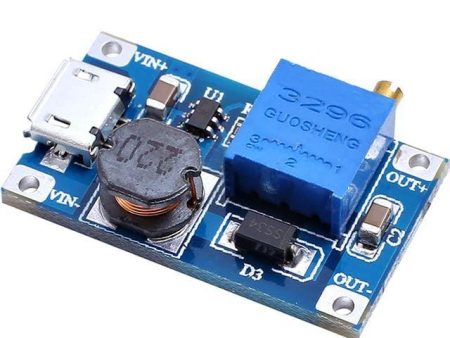

DC-DC step-up táp [uUSB] (MT3608; 2A)

Leírás

A tápellátó modul a MT3608 DC-DC step-up szabályzó köré épült típuskapcsolás. A kimenet +Vin…28V állítható, max. 2A folyamatos terhelés mellett (teljesítménydisszipáción belül).
Fontos! A chip és az áramkör nem rendelkezik hőmegfutás-védelemmel, fordított polaritás elleni védelemmel!
Tipp: a kimeneti hullámosság a határterhelésen megnőhet. Javasolt a kimenetre 0.5A terhelés felett 47…470 uF kondenzátort tenni. Ha a táplált elektronikában zavaró a kapcsolóüzemű táp frekvenciája, akkor soros fojtótekercs beépítése szükséges a kimeneti VOut+ és a megtáplált elektronika közé.

Jellemző

• Szabályzó: Step-Up (Nem leválasztott ki/bemenet!)
• Bemeneti feszültség: +2..24V,
• Kimeneti feszültség: +5… 28V,
• Kimeneti áram: 1A folyamatos (max 2A impulzus),
• Kapcsolási frekvencia: 1.2 MHz,
• Hatásfok: max. 93%,
• Környezeti hőmérséklet: -10…+85 °C;

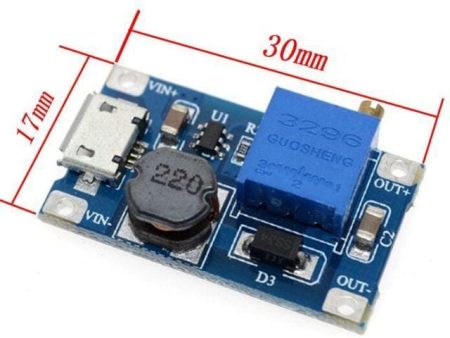

• Méret: 36mm x 17mm x 14mm.

Csomag

• 1x szabályzó.

Dokumentáció

• MT3608 szabályozó modul (StepUp)
