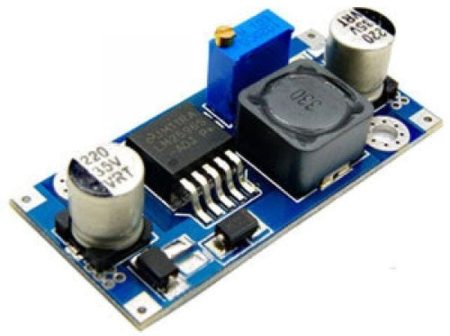

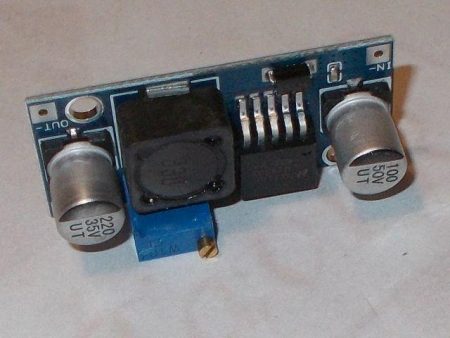

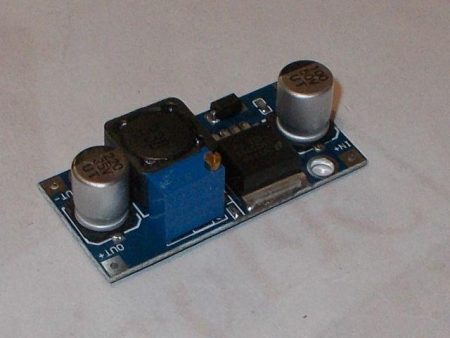

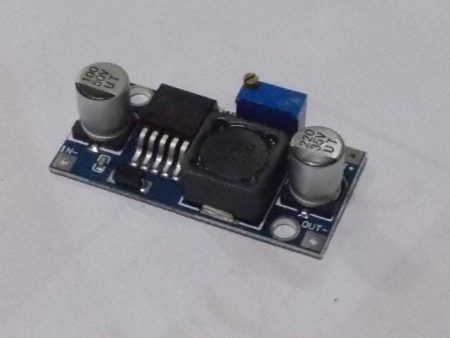

DC-DC step-down táp (LM2596)

Leírás

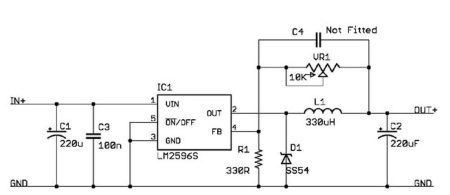

A tápellátó modul LM2596 DC-DC step down szabályzó köré épült típuskapcsolás. A kimenet +1.23…35V állítható, 2A folyamatos (3A impulzus) terhelés mellett.

Jellemző

• Szabályzó: Step Down (Nem leválasztott ki/bemenet!)
• Bemeneti feszültség: +4..40V,
• Kimeneti feszültség: +1.25…35V,
• Kimeneti áram: 2A folyamatos (3A impulzusszerű),
• Kapcsolási frekvencia: 150 kHz,
• Hatásfok: max. 92%,
• Dropout feszültség: 2V,
• Stabilitás (feszültségkimenet): +/- 0.5%
• Környezeti hőmérséklet: -10…+85 °C;
• Méret: 43.6mm x 21mm x 14mm.

Csomag

• 1x szabályzó.

Dokumentáció

• LM2596 adatlap, minta
