Leírás
A CH341 USB-protokollkonverter IC-vel szerelt programozókészlet alkalmas a leggyakoribb SPI és I2C/IIC/TWI buszt használó EEPROM-ok és SPI flash memóriák programozására.

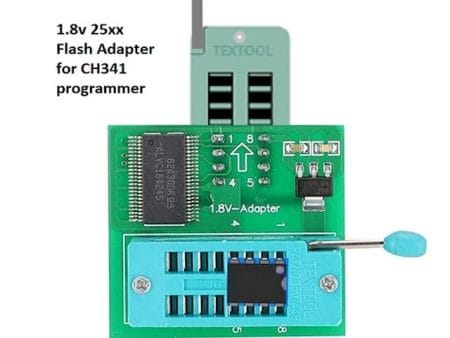

A programozó 3.3V és 5V chipeket közvetlenül is képes programozni (a sárga jumperrel a mellékelt kézikönyv alapján a 3.3V és 5V rendszerfeszültség átállítható!). Az egyre gyakoribb 1.8V-os chipeket a csomagban levő 1.8V-os adapterrel lehet illeszteni a programozóhoz.

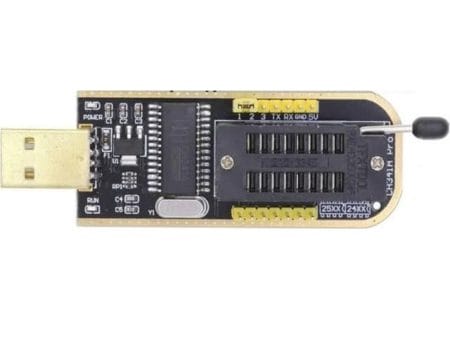

A CH341 alapú programozó az oldalt levő tüskesoron kivezetve az SPI és a IIC busz mellett az Atmel/Microchip ISP és a TTL soros vonalat is tartalmazza. A chipek programozását a DIP foglalat teszi nagyon egyszerűvé. Itt 24xx és 25xx sorozatú chipek közvetlen kezelésére (írás, olvasás, átprogramozás, törlés, programozás). SMD (felületszerelt) chipeket javasolt kiforrasztás utána mellékelt DIP átalakítólapkára forrasztva vagy a 150mil méretet befogadó SOIC8-DIP8 átalakítóba helyezve kezelni. (A nem eredeti ESMT SST Class 25 flashmemóriák aktivált védelem esetén csak olvashatóak!)
Ha mégis áramkörben beforrasztott állapotban kell programozni (és a környező hardware nem zavarja a programozást), akkor a csipeszes átalakítóval is rá lehet a SOIC-8 lehet chipekre csatlakozni. A csipeszek pedig a DIP illesztőn át a programozóval kommunikálhatnak. Fontos! Beforrasztott, áramkörben levő chipek esetén az áramköri leválasztást/izolációt az alaplap/célhardware kell hogy biztosítsa! Beforrasztott IC esetén a programozás nem garantált!!!! Kiforrasztás és önálló programozás a célravezető megoldás!
Windows, Linux és OSX támogatással rendelkezik.
Jellemzők
- CH341A illesztőchip
- USB 1.1/2.0/3.x kompatibilitás
- max. 150mA áramfelvétel
- max 3Mbps kommunikációs sebesség
Ez az USB-s CH341‑es EEPROM/Flash programozó eszköz kifejezetten a 24 xx és 25 xx EEPROM/SPI flash chipek olvasására és írására készült. Kompatibilis 8‑ és 16‑tűs tokozású chipekkel, automatikusan felismeri a 25‑ös sorozatú flash memóriát és USB-to-TTL interfészt kínál. Ideális választás PC-alapú bios chip cserékhez, mikrokontrolleres fejlesztési projektekhez és elektronikával foglalkozó hobbistáknak. A kiemelt előnyök közé tartozik a könnyű használat, az automatikus chipfelismerés és többféle feszültségszint kezelése (3,3 V és 5 V)
A programozó a CH341A chipre épül, amely USB‑ről tápellátott busz átalakító, többek között soros (UART), párhuzamos és SPI/I²C interfészt támogat. A 24 xx EEPROM esetén I²C‑alapú kommunikáció történik, míg 25 xx flash chipeknél SPI‑protokollt alkalmaz. Az automatikus felismerés megkönnyíti a felhasználók számára a megfelelő mód kiválasztását speciális beavatkozás nélkül. Fontos, hogy a CH341‑es modul általában 3,3 V‑ot biztosít a chip számára (AMS1117-es szabályozón keresztül), bár egyes verziók 5 V‑ot is kezelhetnek – de 3,3 V a javasolt érték.
Dokumentáció
Csomag tartalma

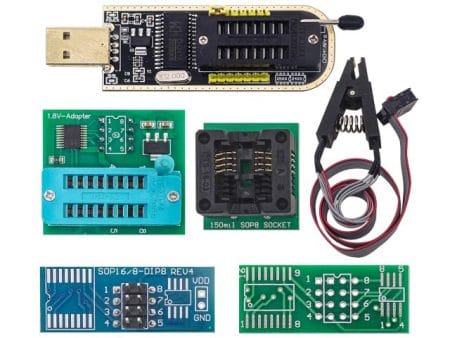

- 1x CH341A programozó-áramköri lap,
- 1x 1.8V – 3.3V/5V szintillesztő áramkör,
- 1x SOIC-8 (150mil) / DIP8 illesztő,
- 1x SOIC8/SPOC16 (SMD) – DIP8 áramköri lap 2×4-es tüskesorral,
- 1x SSOP-8 / SOIC-8 / SOIC-16 (SMD) – DIP8 áramköri lap DIP-8 illesztéssel és a 2×4 csipeszcsatlakozással,
- 1x áramköri lap DIP-8 illesztéssel és a 2×4 csipeszcsatlakozással,
- 1x SOIC-8 (200 mil / 150 mil / 250 mil) csipesz szerelt kábellel.
