Leírás
Az ESP32‑C5‑DevKitC‑1‑N8R4 egy fejlett, többprotokollos fejlesztői eszköz, amelyet kifejezetten IoT prototípusokhoz és modern, sokszereplős hálózati rendszerekhez terveztek. A panel középpontjában az ESP32‑C5 chip áll, amely támogatja a dual‑band Wi‑Fi 6 (2,4 GHz és 5 GHz) kapcsolatot, a Bluetooth 5 Low Energy szabványt, valamint a Zigbee és Thread kommunikációt is.
A duál Wi‑Fi 6 BLE Zigbee Thread board koncepció lehetővé teszi, hogy egyetlen eszköz többféle vezeték nélküli protokollra is reagáljon, miközben a 32 bites RISC‑V architektúra biztosítja a stabil és alacsony fogyasztású működést. Ez a modul ideális választás azoknak, akik egy ESP32‑C5 DevKitC-1 fejlesztői panel IoT‑hoz keresnek megbízható hardvert, vagy akik az ESP32‑C5 Wi‑Fi 6 akkumulátor üzemidő kihasználásával hosszú élettartamú, energiatudatos alkalmazásokat szeretnének fejleszteni.
Háttér
A modul központi egysége egy 32‑bites RISC‑V processzor, amely akár 240 MHz‑es órajellel is működhet. Kiegészül egy alacsony fogyasztású, 40 MHz‑es maggal, amely energiatakarékos üzemmódokhoz nyújt lehetőséget. A beépített Wi‑Fi 6 technológia támogatja az OFDMA, MU‑MIMO, Target Wake Time (TWT) és BSS coloring funkciókat, melyek célja a sávszélesség hatékony kihasználása, a késleltetés csökkentése és az energiafogyasztás minimalizálása.
A Bluetooth LE támogatás mellett a rendszer képes IEEE 802.15.4 protokollra is, így használható Zigbee vagy Thread alapú kommunikációs rendszerekben. A USB‑C csatlakozó a modern fejlesztési igényekhez igazodik: táplálás, programozás és JTAG‑debug funkciók egyetlen interfészen keresztül.
Az ESP32-C5 támogatása az EspressIf ESP-IDF-ben már elérhető, Arduino alatt csak az ESP-IDF hívásokkal (jelenleg!) Várható Arduino támogatás 2025. 10. hótól!
Tippek és lehetőségek
- Zigbee + Wi‑Fi okosotthon vezérlő, amely egyidejűleg több protokollt kezel
- Edge IoT eszköz, amely a TWT segítségével hónapokig működik akkumulátorral
- Adatgyűjtő gateway, ahol a gyors 5 GHz‑es Wi‑Fi adatfeltöltést biztosít
- Prototípus platform, ahol a 32 bites RISC‑V mag gyors feldolgozást nyújt
- Multirádiós hálózati eszköz, amely Bluetooth, Zigbee és Wi‑Fi kapcsolatra is képes
- Wi‑Fi 6 teljesítményelemző mérőrendszer, fejlett protokoll‑tesztelésekhez
Az ESP32‑C5 platform gyorsan fejlődő ökoszisztéma része. A fejlesztői környezet az ESP‑IDF 5.5 verziótól teljes mértékben támogatja a boardot. A 4 MB PSRAM és 8 MB SPI flash kombinációja lehetővé teszi összetett programok és adatműveletek futtatását. A USB‑C csatlakozó gyors hibakeresést, firmware‑frissítést és energiaellátást biztosít – mindezt stabil hardverháttérrel.
Alapadatok
- Processzor (fő): 32 bites RISC‑V, max. 240 MHz
- Low‑power mag: RISC‑V, 40 MHz
- On‑chip SRAM: 384 KB
- ROM: 320 KB
- SPI flash: 8 MB
- PSRAM: 4 MB
- Vezeték nélküli kapcsolatok: 2,4 GHz / 5 GHz Wi‑Fi 6, Bluetooth 5 LE, IEEE 802.15.4 (Zigbee / Thread)
- Wi‑Fi funkciók: OFDMA, MU‑MIMO, Target Wake Time (TWT), BSS coloring

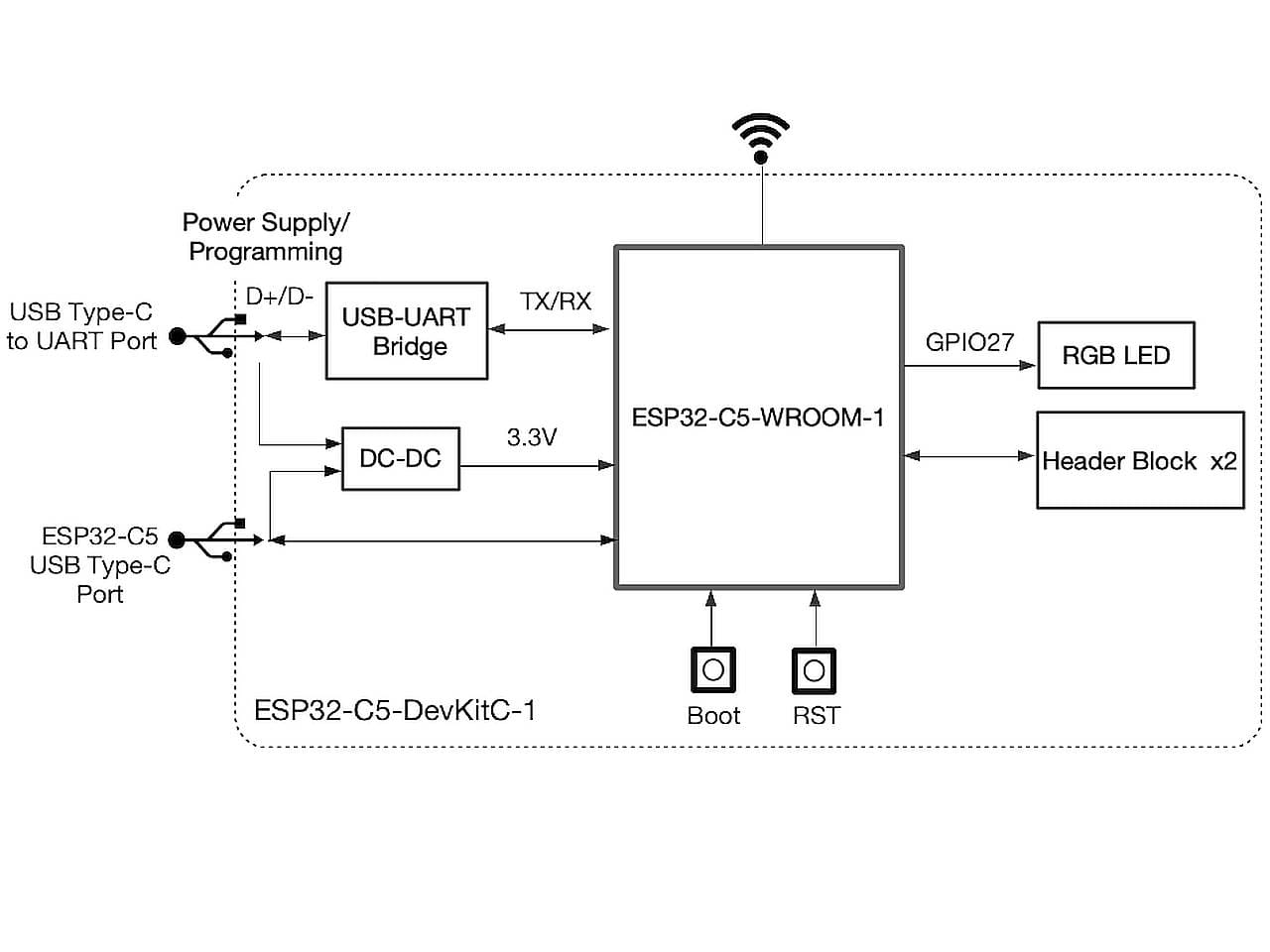

- Interfész: USB‑C – táplálás, programozás, JTAG

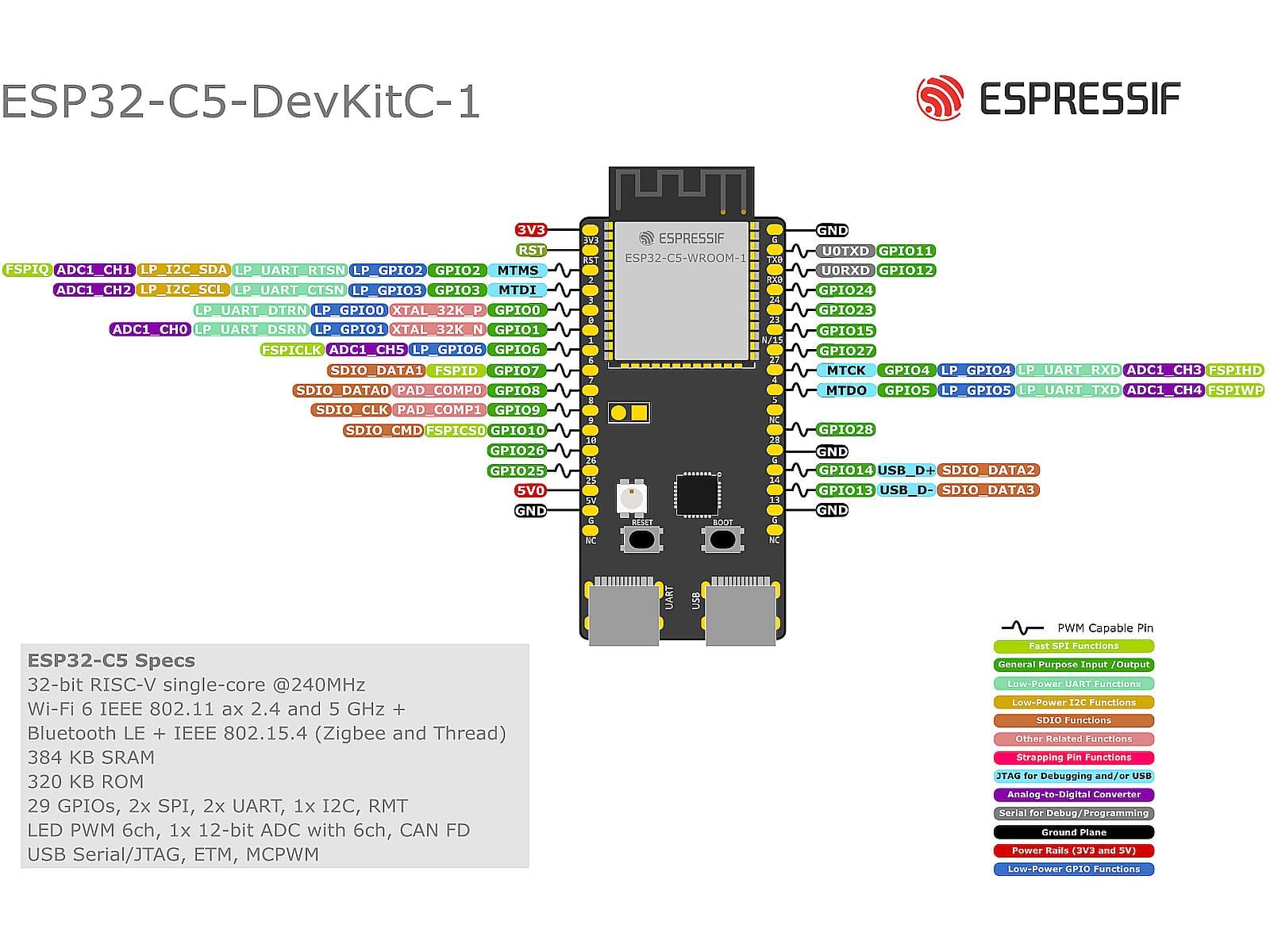

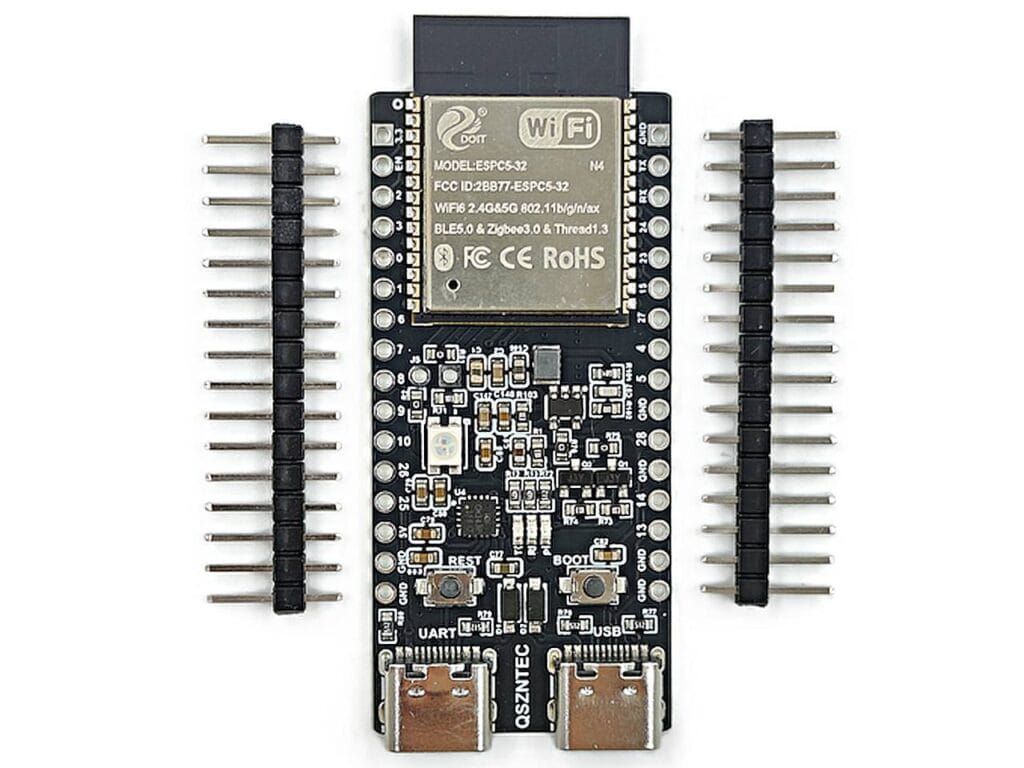

- GPIO‑csatlakozók: 2×16 tűs header, breadboard kompatibilis

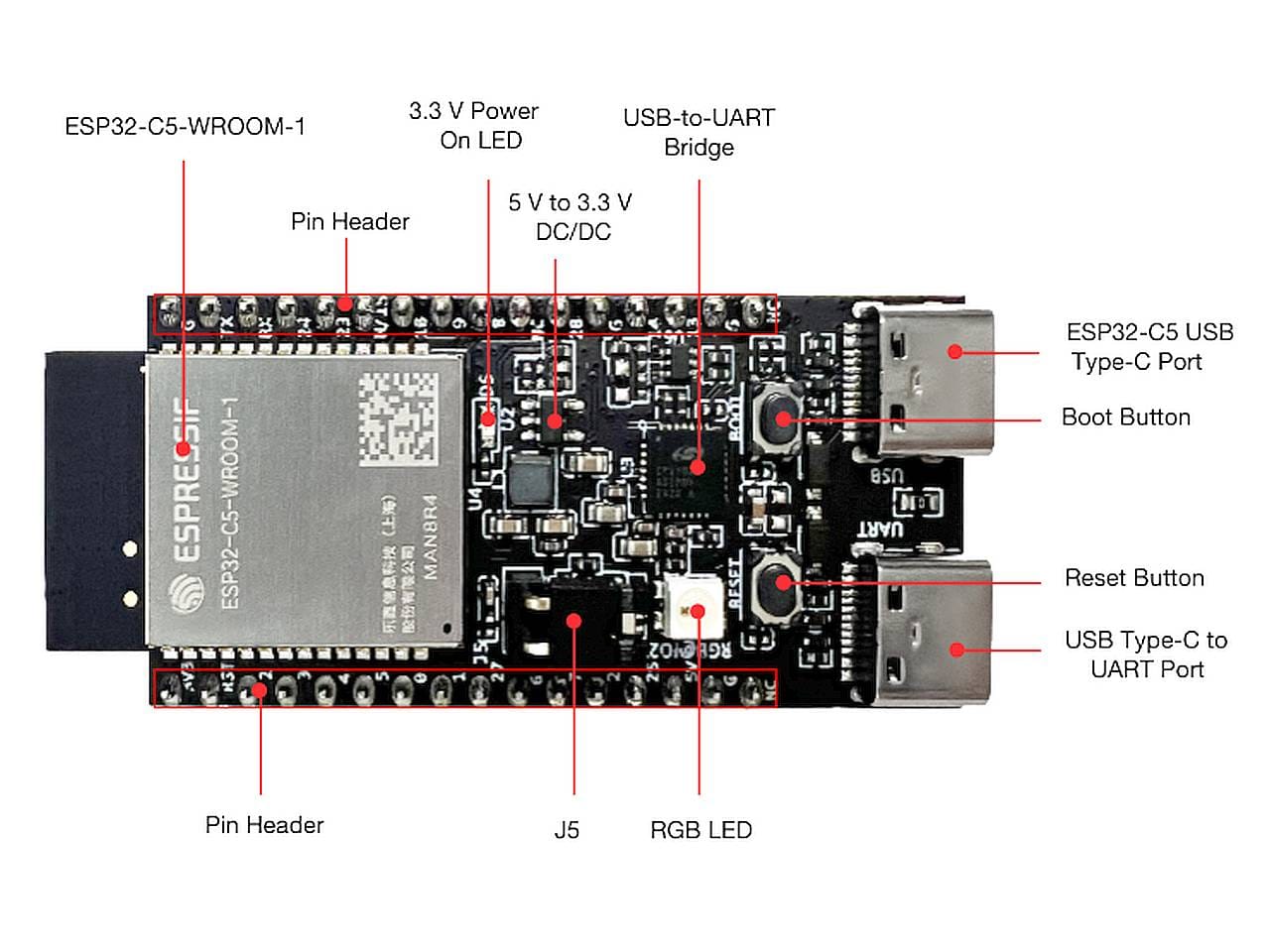

- Kiegészítők: beépített RGB LED, tápkijelző LED, RESET és BOOT gomb
- Táplálás: USB‑C vagy külső 5 V / 3,3 V
- Méret: kb. 52 × 25 mm
Dokumentáció
- ESP32‑C5‑DevKitC‑1 felhasználói útmutató [Espressif]
- ESP32‑C5 SoC műszaki leírás [Espressif]
- ESP32 cikkek a TavIR Tudástárban [TavIR]
Csomag

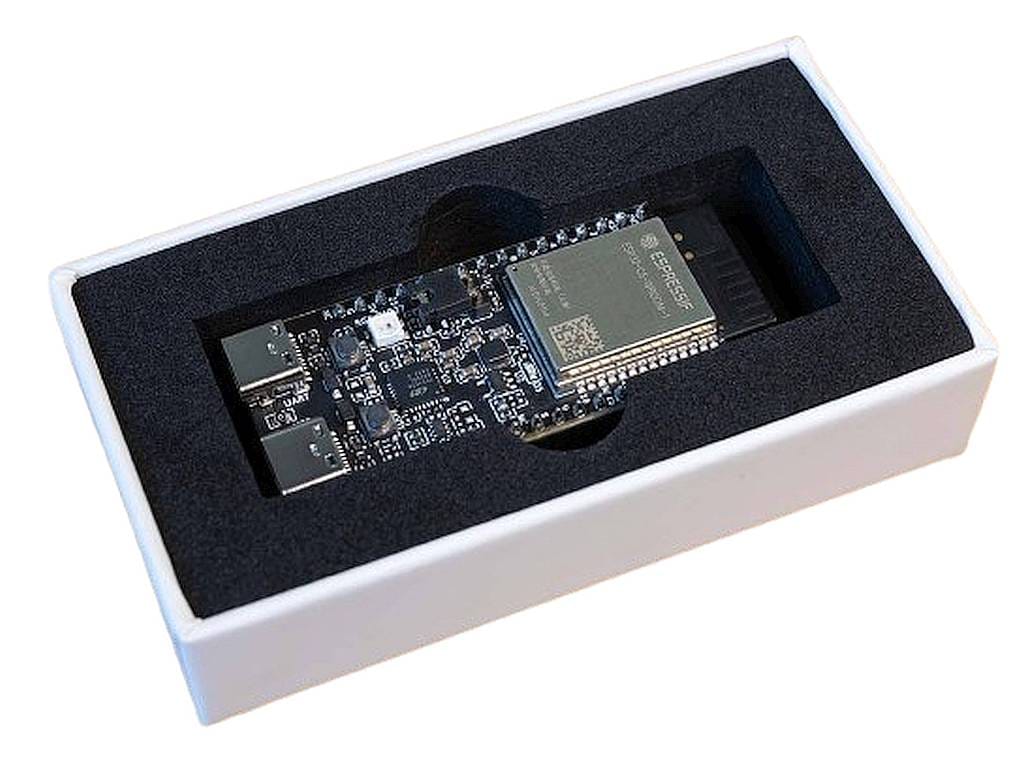

- 1x ESP32-C5 devKit v1.2
- 1x espressIf doboz
- 1x USB-C kábel
