4 csatornás kétirányú jelszintillesztő modul (digitális vonalakhoz, MOSFET)

Name: 4 csatornás kétirányú jelszintillesztő modul (digitális vonalakhoz, MOSFET)
Brand: TavIR
SKU: T14352
Price: 250 HUF
Availability: InStock

250Ft (197Ft+ÁFA)

34 készleten

Cikkszám: T14352 Kategória: Egyéb Brand: TavIR

Cikkszám: T14352

Leírás

Univerzális, 4 csatornás kétirányú jelszintillesztő modul, amely megbízható módon biztosítja a digitális logikai szintek átalakítását eltérő feszültségszinten működő eszközök között. Legyen szó 5 V-os Arduino és 3,3 V-os érzékelők, kijelzők, vagy éppen I²C/SPI buszon működő szenzorok közötti kommunikációról, ez a modul minden esetben biztosítja a zavartalan jelfolyamot.
A beépített BSS138 MOSFET-ek és passzív elemek révén stabil, automatikusan irányérzékeny megoldást kínál az eltérő jelszintek összehangolására.

Működési elv

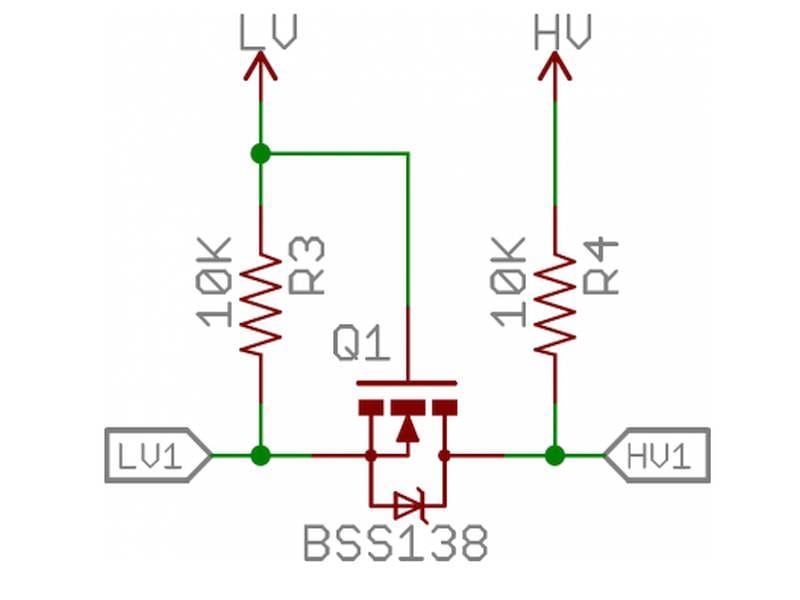

A modul működésének alapja a BSS138 típusú MOSFET, amely kétirányú jeltovábbítást tesz lehetővé. Minden csatornához külön tranzisztor és 10 kΩ-os felhúzó ellenállások tartoznak. A rendszer automatikusan érzékeli, melyik oldal kezdeményez adatátvitelt, így ideális I²C buszra, UART, SPI vagy egyéb digitális jelekhez.
A kapcsolási elrendezés lehetővé teszi, hogy alacsonyabb logikai szinttel (pl. 3,3 V) is biztonságosan kommunikáljunk egy magasabb szinten működő eszközzel (pl. 5 V), anélkül, hogy károsítanánk az áramköröket.

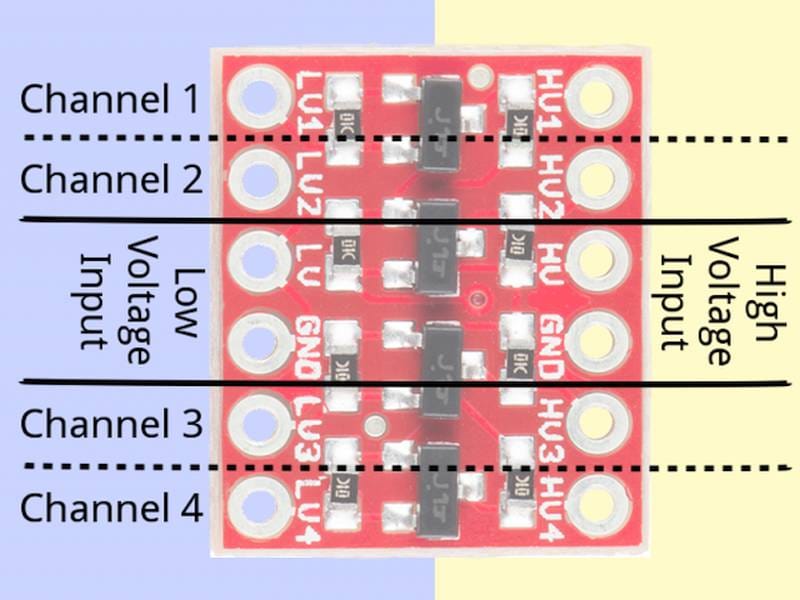

A beépített LV és HV tápbemenetekre a két különböző feszültségszintet kell bekötni, a GND közös föld, a négy csatorna pedig szabadon használható bármilyen digitális jelforrás vagy cél között.

Felhasználási lehetőségek

3,3 V-os érzékelők vagy modulok illesztése 5 V-os Arduino Uno/Nano rendszerhez.
5V-os I²C szenzorok (pl. BMP280, OLED kijelzők) kapcsolása Raspberry Pi és ESP32 rendszerekre.
SPI kommunikáció alacsonyabb feszültségű SD kártya vagy kijelző között.
TTL szintű UART vonalak illesztése mikrokontrollerek és GPS vagy Bluetooth modulok között.
Prototípusokban eltérő jelszintű komponensek összekötése tesztkörnyezetben.
Oktatási célú áramkörök, ahol gyakran kell 5V ↔ 3,3V közötti illesztés.

Jellemzők

Tápfeszültség – magas oldal (HV): 5 V DC (max. 10 V)
Tápfeszültség – alacsony oldal (LV): 1,8–3,3 V DC
Csatornák száma: 4 független digitális csatorna
Átalakítás iránya: automatikus, kétirányú (bi-directional)
Kompatibilitás: I²C, SPI, UART, GPIO digitális jelek
Feszültségszint különbség: 1,8–5 V közötti tetszőleges kombináció
Felhasznált félvezető: BSS138 MOSFET
Felhúzó ellenállások: 10 kΩ

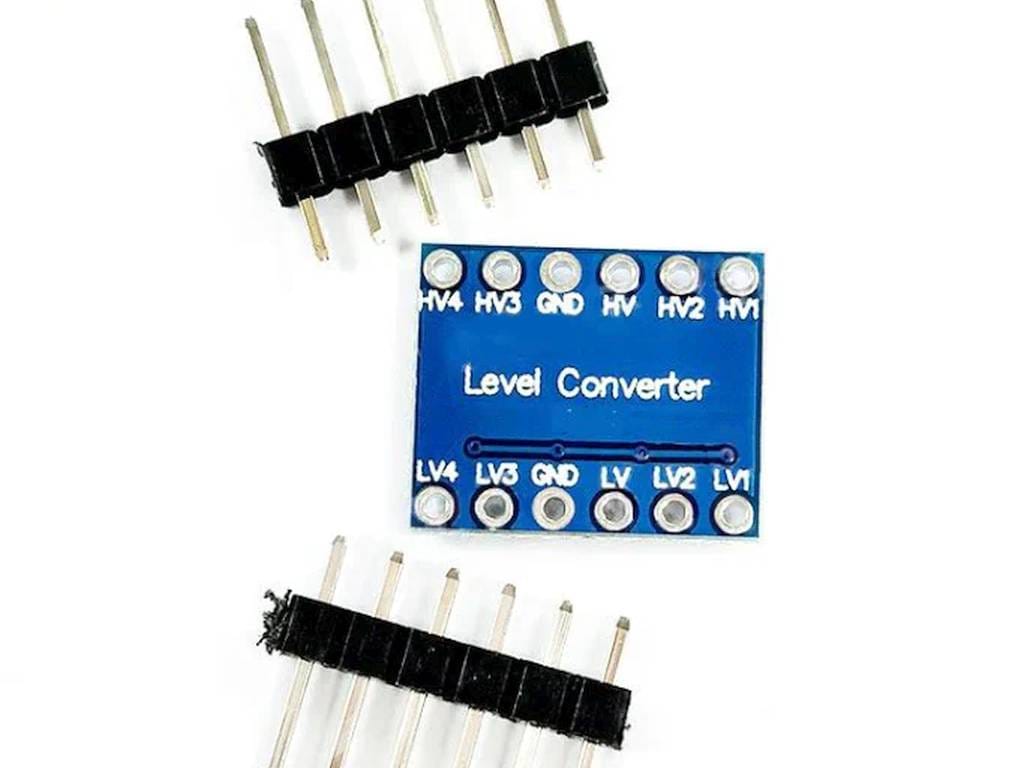

Fizikai csatlakozás: 2×6 pin (soros), forrasztható

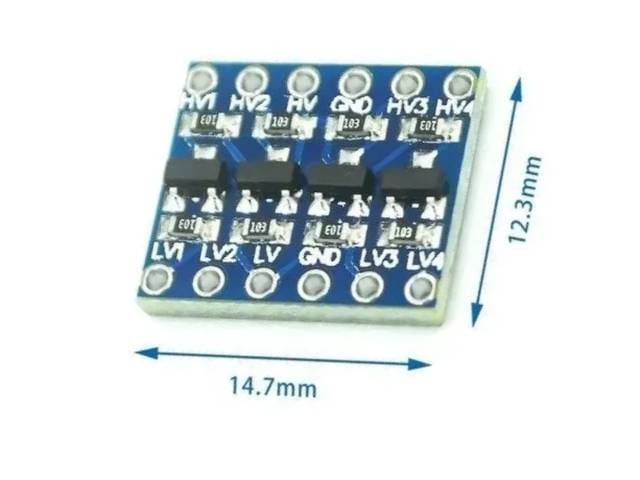

Modul méret: ~ 17 × 15 mm
Jelátviteli sebesség: kb. 100–400 kHz I²C esetén, 2 Mbps SPI esetén

Csomag

1x 4-csatornás jelszintillesztő

További információk

Tömeg	0,008 kg
Méretek	2 × 2 × 0,5 cm
Cikkszám	T14352
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„4 csatornás kétirányú jelszintillesztő modul (digitális vonalakhoz, MOSFET)” értékelése elsőként

Kérdés: Miért fontos jelszintillesztő modult használni 5 V és 3,3 V rendszerek között?
Válasz: Az eltérő feszültségszinteken működő eszközök – például 5 V‑os Arduino és 3,3 V‑os szenzorok – közvetlen összekötése adatvesztést vagy eszközhibát okozhat. A kétirányú jelszintillesztő modul automatikusan és biztonságosan alakítja át a logikai jeleket a két rendszer között, megőrizve a kompatibilitást és megelőzve a károsodást.

Kérdés: Milyen kommunikációs protokollokkal kompatibilis ez a 4 csatornás jelszintillesztő?
Válasz: A modul kiválóan működik I²C, SPI, UART és GPIO digitális protokollokkal. Az automatikus irányérzékelésének köszönhetően különösen alkalmas kétirányú adatcserére, például szenzorok és mikrokontrollerek között.

Kérdés: Hogyan működik a BSS138 MOSFET a jelszintváltás során?
Válasz: A beépített BSS138 típusú n-csatornás MOSFET automatikusan érzékeli az adatirányt. Ha egyik oldalon alacsony jel jelenik meg, a MOSFET kinyit, és átengedi a jelet. A 10 kΩ felhúzó ellenállások stabil jelszintet biztosítanak, így a modul kétirányú és biztonságos jelszintváltást tesz lehetővé.

Kérdés: Használható ez a modul 1,8 V és 5 V közötti rendszerekhez?
Válasz: Igen, a modul 1,8–5 V közötti logikai szintillesztésre alkalmas. A "kis oldal" (LV) minimum 1,8 V lehet, míg a "nagy oldal" (HV) tipikusan 5 V. Ezáltal modern alacsony feszültségű eszközöket (pl. ESP32, Raspberry Pi) és klasszikus 5 V‑os rendszereket (pl. Arduino Uno) lehet összekötni.

Kérdés: Mire kell figyelni a bekötésnél, hogy a szintillesztő jól működjön?
Válasz: Fontos, hogy közös GND legyen a két rendszer között, valamint a HV feszültségszint valóban magasabb legyen, mint az LV. A megfelelő csatornák (HVx és LVx) használatával és a belső felhúzó ellenállásokkal nincs szükség további alkatrészekre.

Kérdés: Milyen esetekben javasolt a 8 csatornás változat használata?
Válasz: Ha több digitális vonalat kell illeszteni – például komplexebb I²C vagy SPI eszközök esetén –, akkor a 8 csatornás jelszintillesztő biztosítja az elegendő kapacitást. A 4 csatornás típus ideális kisebb rendszerekhez, míg a 8 csatornás bővebb lehetőséget ad fejlettebb projektekhez.
