Leírás

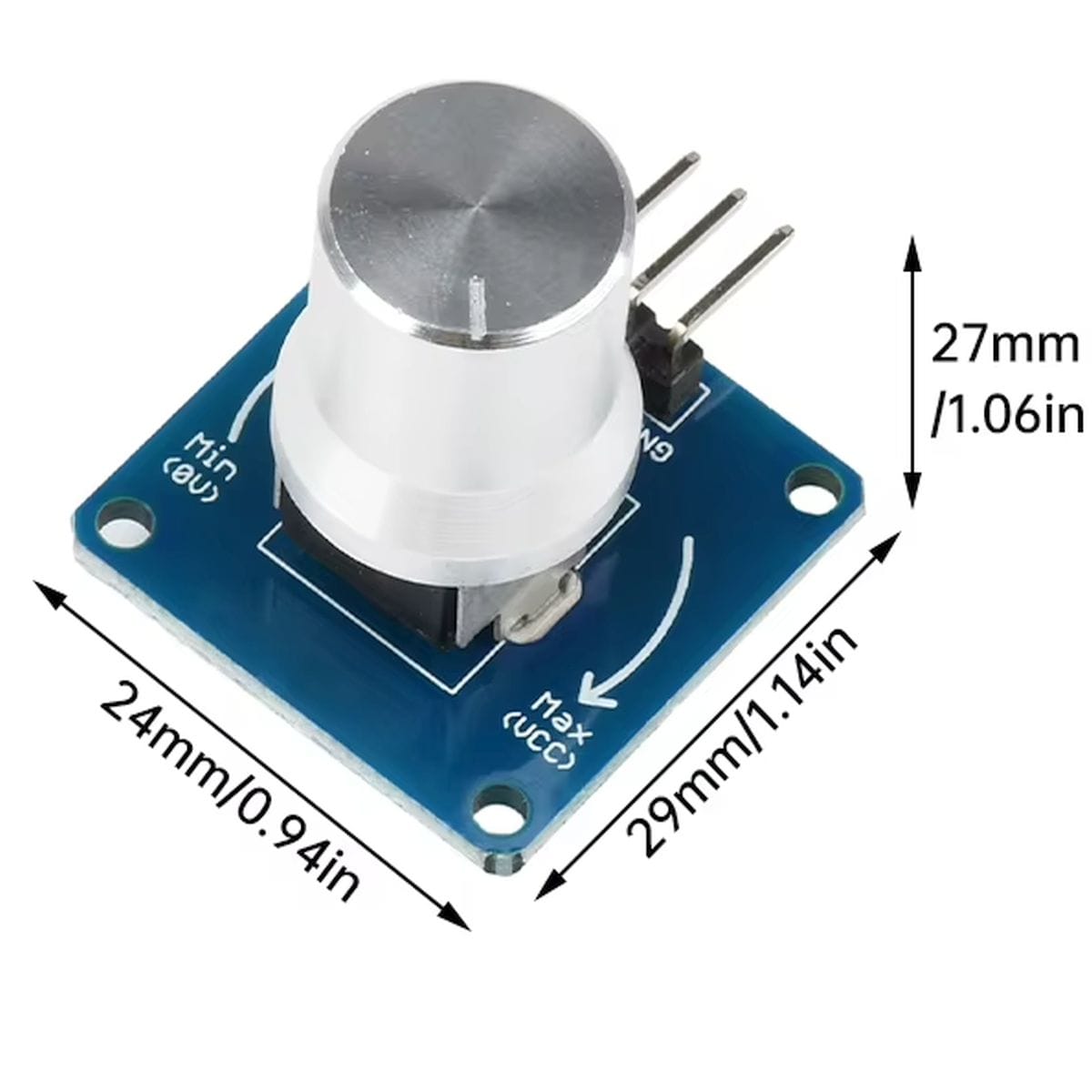

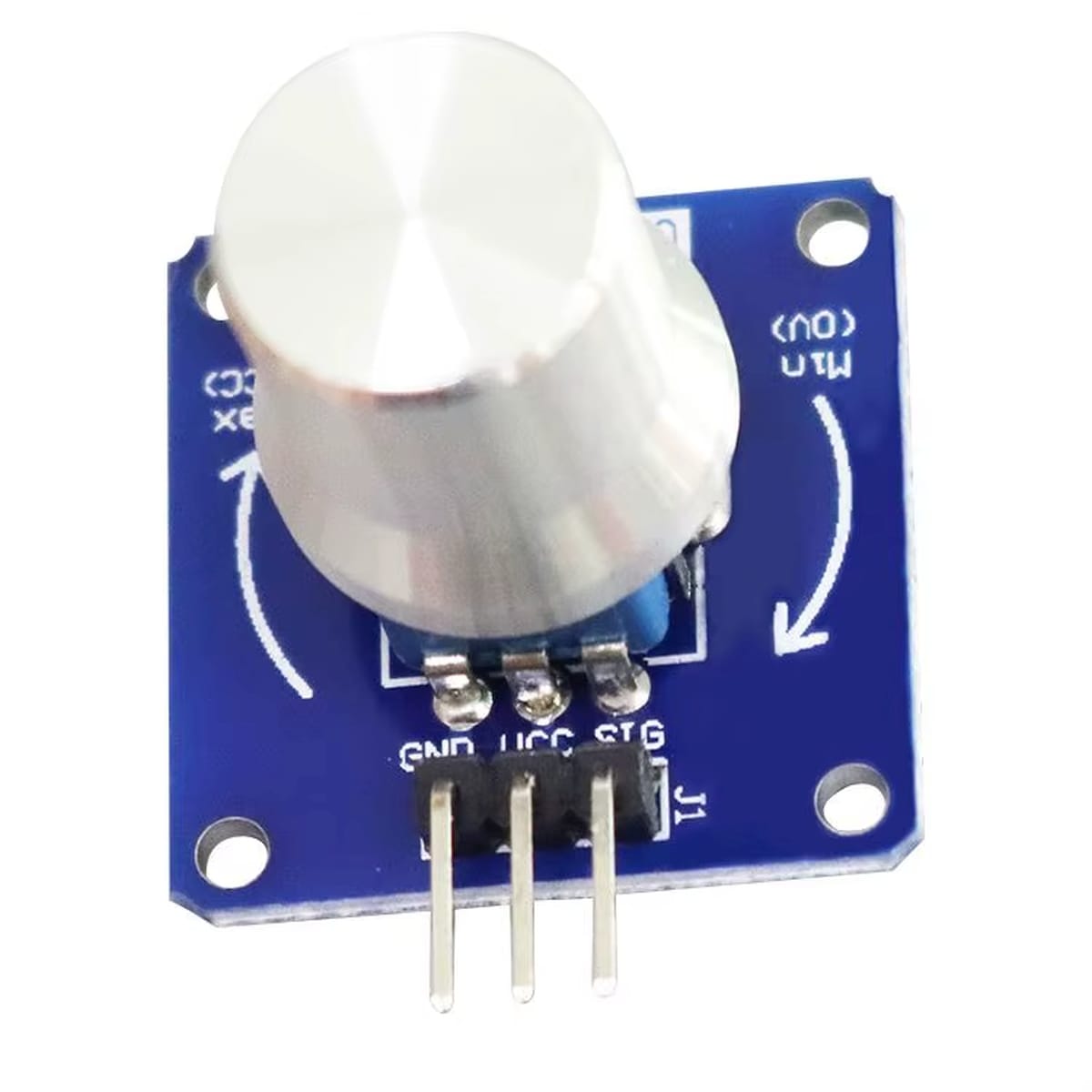

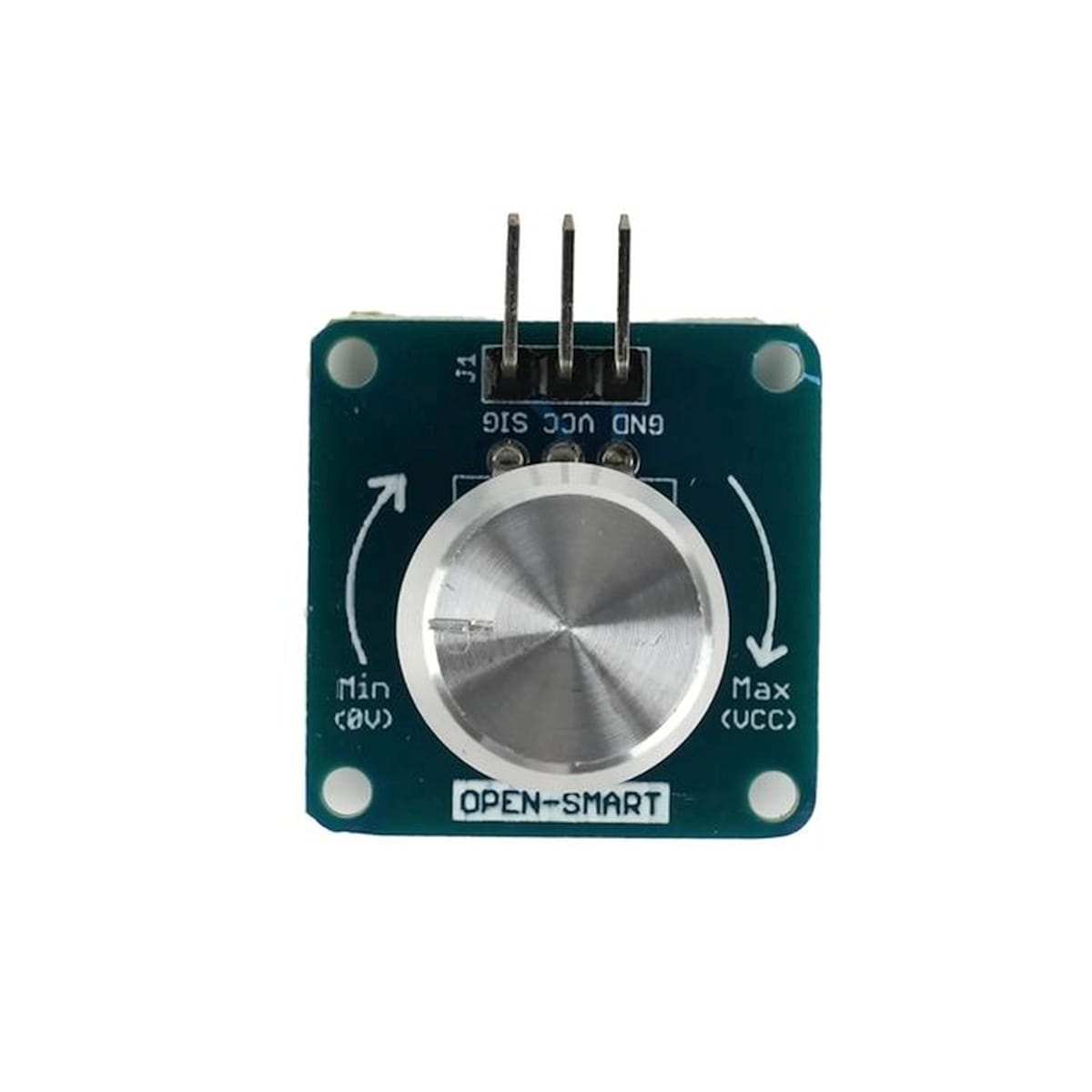

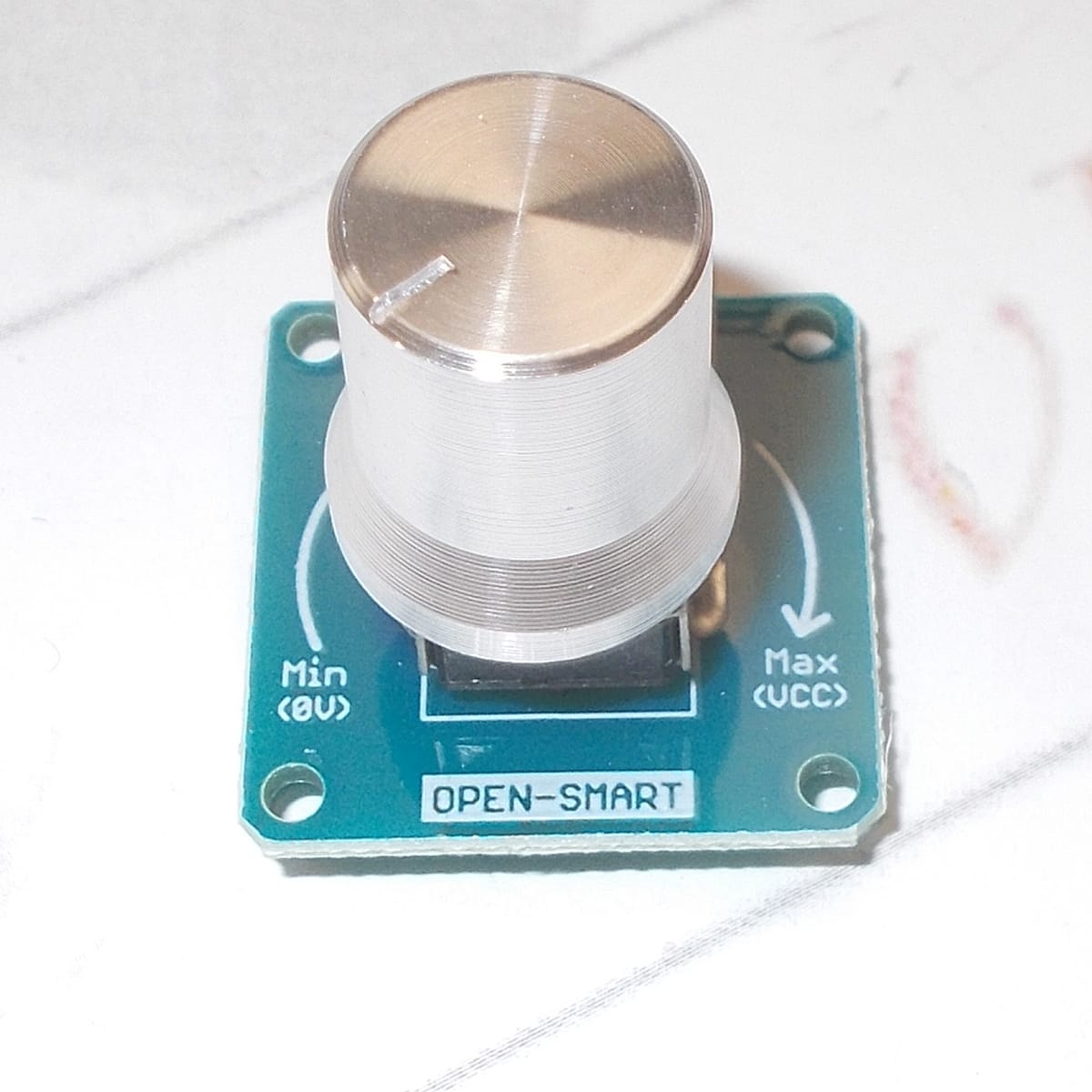

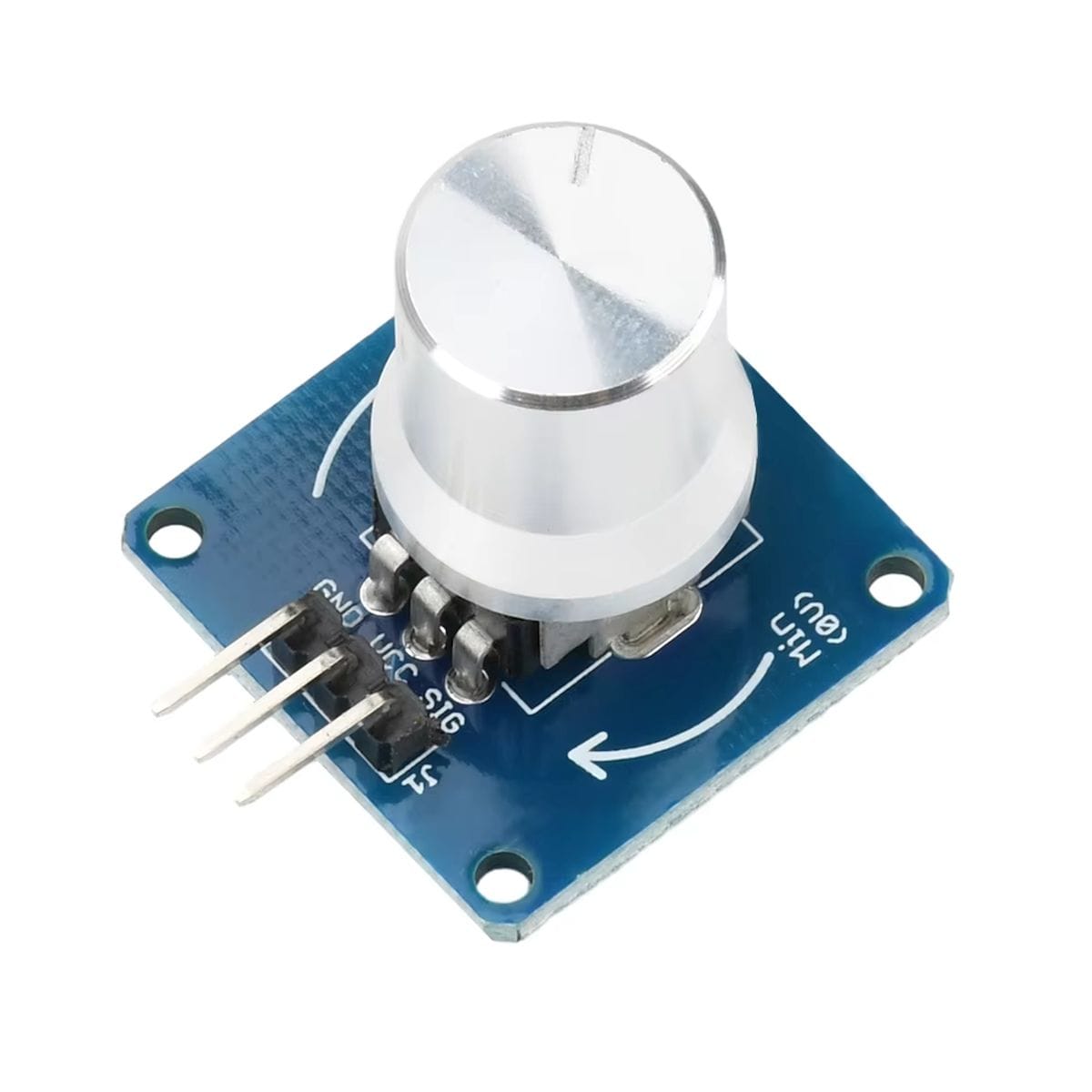

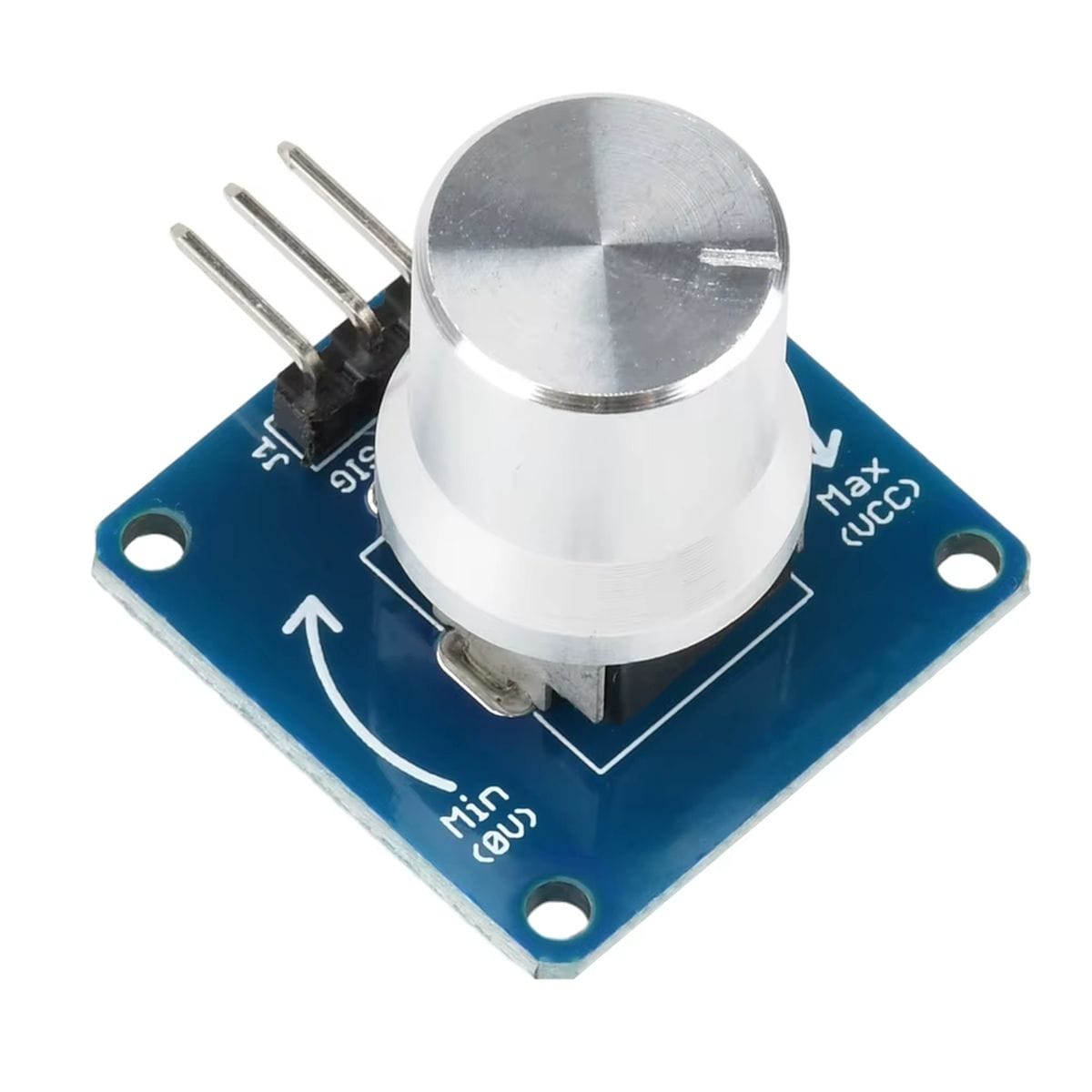

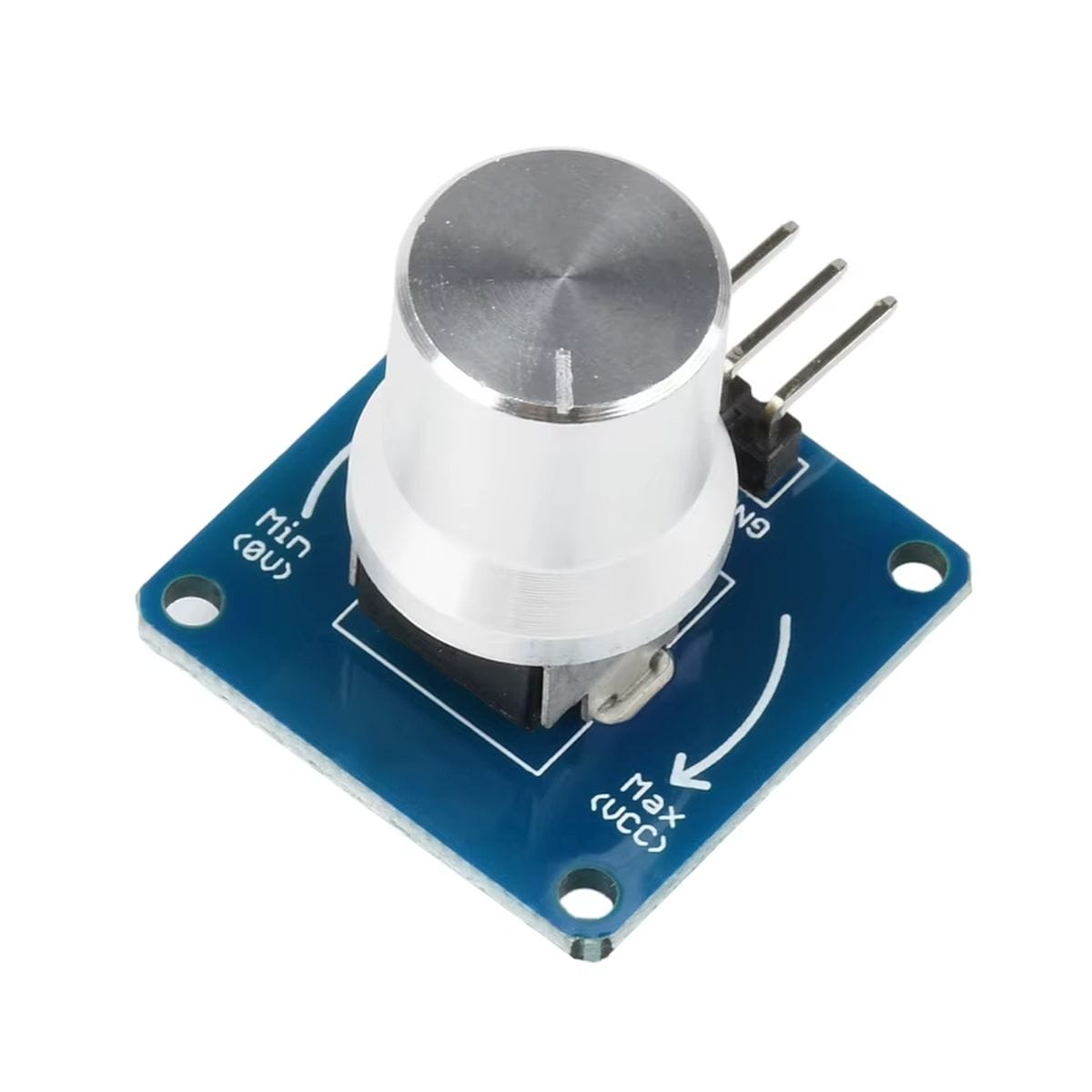

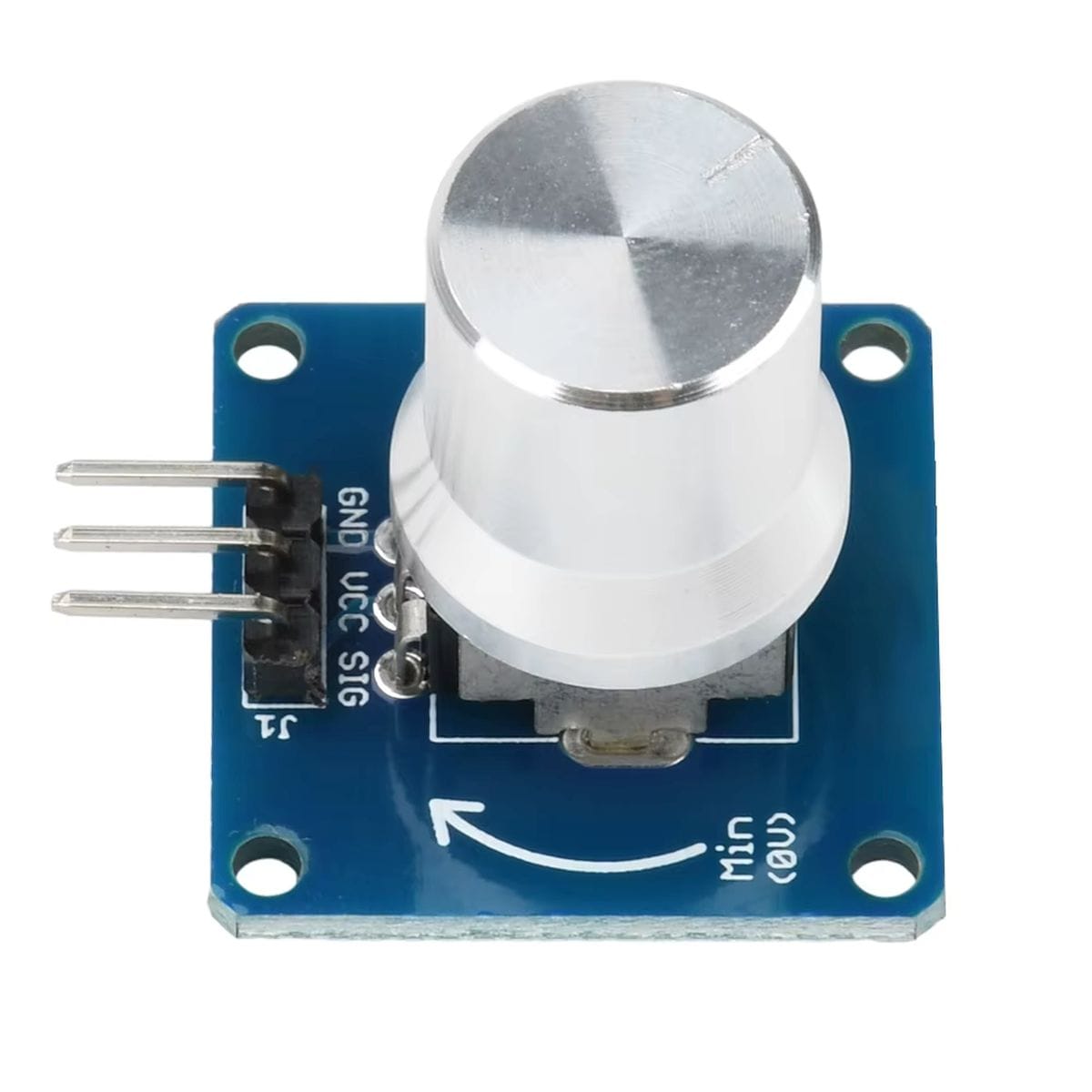

A Potméter modul (10k) egy forgatógombos, 10 kΩ-os analóg kezelőszerv mikrokontrolleres projektekhez. Akkor hasznos, ha egy programban kézzel szeretnél változtatni egy értéket, például fényerőt, sebességet, küszöbszintet vagy tesztparamétert.
A modul hárompines csatlakozón adja ki a potméter csúszkajelét. A vezérlő analóg bemenete ezt feszültségként méri, majd a programban számmá alakítva dolgozhatsz vele.
Amit elsőként érdemes tudni róla
Van egy Arduino vagy ESP projekted, és nem szeretnél minden próba után kódban átírni egy számot. Kézzel állítanál egy értéket, miközben a program fut. Erre való a Potméter modul (10k).
Egy mondatban: a Potméter modul (10k) egy 3 pines, forgatógombos feszültségosztó modul, amely a forgatás állását analóg bemeneten mérhető jellé alakítja.
Ez nem nyomógomb és nem kapcsoló. Nem két állapotot ad, hanem egy folyamatosan változó analóg jelet a vezérlő felé.
Így működik a gyakorlatban
A potenciométer három kivezetésű változtatható ellenállás. A két szélső pont közé kerül a tápfeszültség és a föld, a középső csúszka pedig a forgatás állásától függő feszültséget adja.

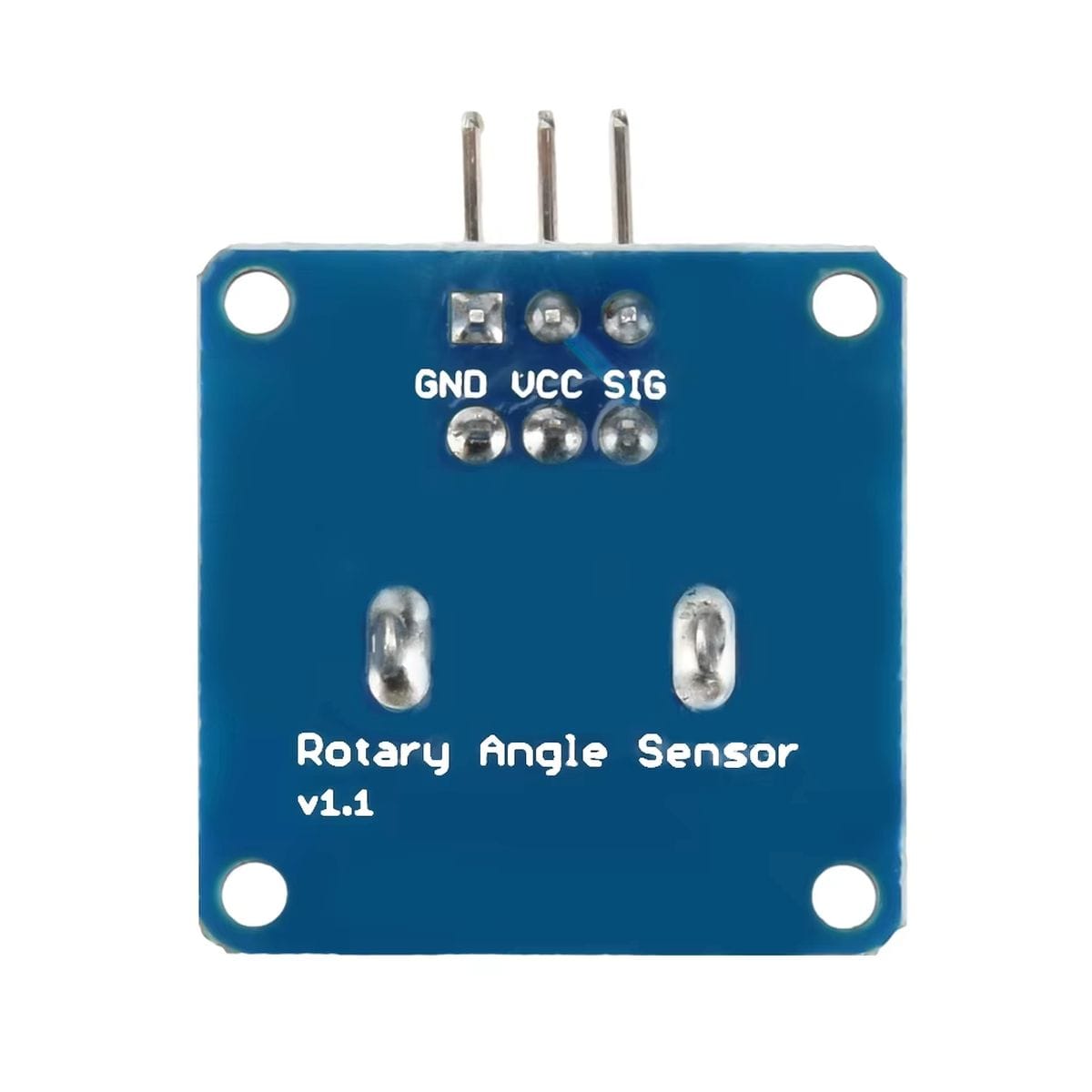

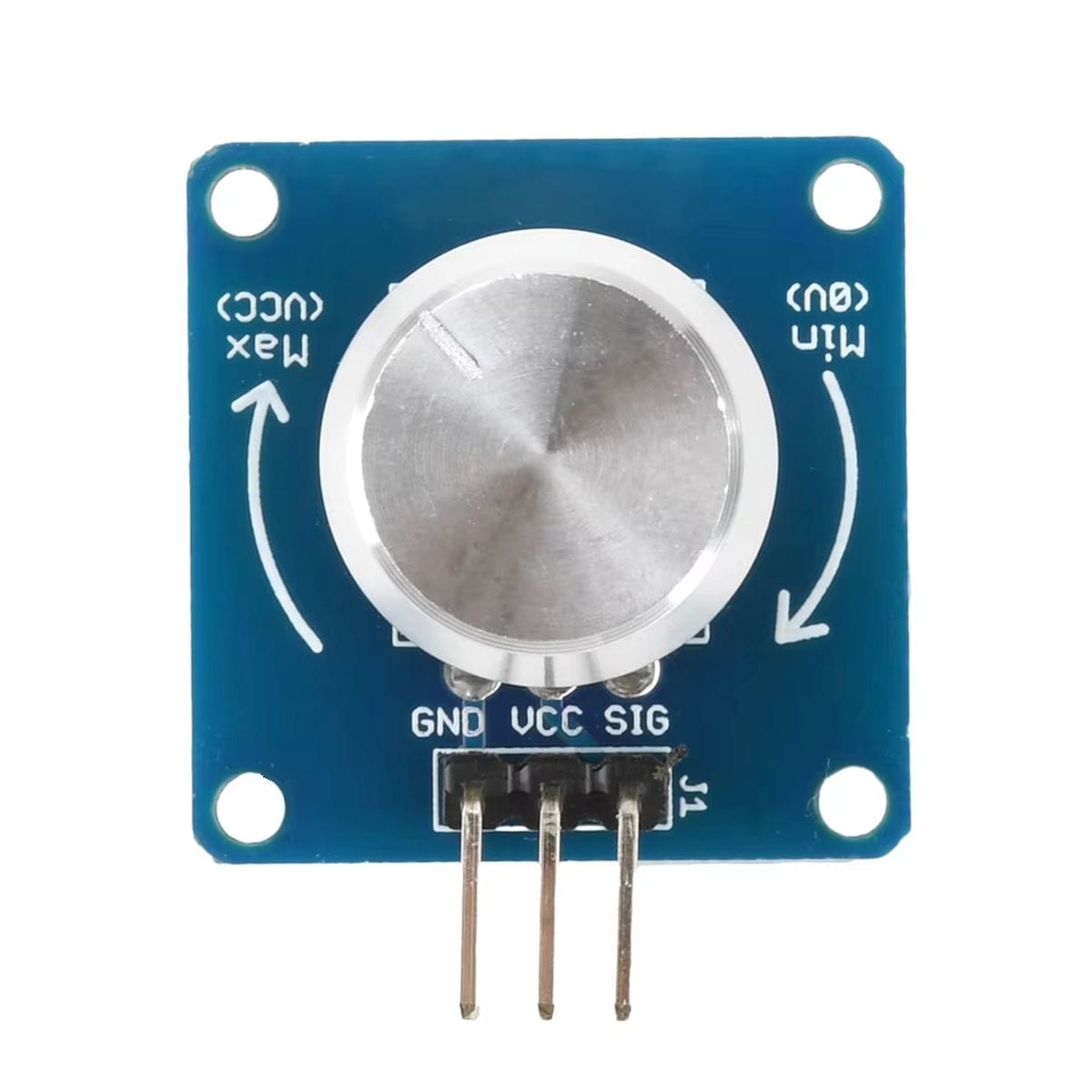

A Potméter modul (10k) csatlakozókiosztása:
- 1 – Sensor: csúszkajel, ezt kell az analóg bemenetre kötni.
- 2 – Vcc: tápfeszültség.
- 3 – GND: közös föld.
Arduino UNO esetén a Sensor kivezetés mehet például az A0 bemenetre. A Vcc az 5 V pontra, a GND pedig a közös földre kerülhet.
ESP32, ESP8266 vagy más 3,3 V-os vezérlő esetén a fő szabály ez: a Vcc pontot ne 5 V-ra kösd, ha az analóg bemenet csak 3,3 V-ot visel el. A Sensor kimenet a Vcc feszültségéhez igazodik.
Tipikus helyzetek, ahol beválik
A Potméter modul (10k) főleg fejlesztéshez, oktatáshoz és gyors próbákhoz való. Olyan helyzetekben hasznos, ahol egy kézzel állítható analóg bemenet egyszerűbb, mint gombokkal vagy menürendszerrel dolgozni.
- LED fényerő kézi állítása PWM kimenettel.
- Motorsebesség referenciaértékének beállítása.
- Szervó pozíciójának próbavezérlése.
- Hanggenerátor frekvenciájának kézi változtatása.
- Érzékelési küszöbérték beállítása kísérleti áramkörben.
- Arduino analóg bemenet oktatási feladat.
- ADC bemenet gyors ellenőrzése.
- Serial Monitor vagy Serial Plotter bemutató változó jellel.
- Prototípus kezelőpanel gyors összeállítása.
- Menü vagy üzemmód kiválasztása analóg értéksávokkal.
Mire kell figyelni beüzemeléskor?
A Potméter modul (10k) olyan vezérlővel használható, amely rendelkezik analóg bemenettel. Arduino UNO, Nano, Mega, ESP32, ESP8266 megfelelő lábai, Raspberry Pi Pico és több STM32 panel is ilyen környezet lehet.
A bekötésnél nem a modul önmagában határozza meg a kimeneti feszültséget. A Sensor ponton megjelenő jel attól függ, hogy a Vcc pontot milyen feszültségre kötöd. Ha 5 V-ra kötöd, a Sensor kimeneten 0-5 V közötti jel jelenhet meg. Ha 3,3 V-ra kötöd, akkor 0-3,3 V közötti jel várható.
Programoldalon Arduino környezetben az analogRead() a szokásos kiindulás. A kapott szám nem ohmérték, hanem az ADC által visszaadott digitális mérési érték.
A leggyakoribb félreértés az, hogy a Potméter modul (10k) “0-10 kΩ jelet” ad a mikrokontrollernek. A gyakorlatban a vezérlő analóg bemenete általában feszültséget mér, nem ellenállást.
Ezt nézd meg, mielőtt döntesz
Választás előtt ezeket érdemes ellenőrizni:
| Kérdés | Miért fontos? |
|---|---|
| Van szabad analóg bemenet a vezérlőn? | Digitális bemenetre kötve nem kapod meg a fokozatmentes értéket. |
| 3,3 V-os vagy 5 V-os rendszerbe kerül? | A Sensor kimenet a Vcc feszültségtartományában mozog. |
| Mennyi az ADC bemenet legnagyobb megengedett feszültsége? | ESP32 és más 3,3 V-os rendszereknél ez hibaforrás lehet. |
| Elég a 10 kΩ érték? | Általános mikrokontrolleres beállítójelhez jó kiindulás, de speciális áramkörben ellenőrizni kell. |
| Elég az egyfordulatú, 270 fokos állítás? | Finom beállításhoz többfordulatú trimmer vagy precíziós potméter jobb lehet. |
| Kell mechanikai rögzítés? | Végleges előlapba építésnél a modul rögzítése és tengelyterhelése is számít. |
| Lineáris vagy logaritmikus karakterisztika kell? | Hangtechnikai vagy speciális szabályozási feladathoz ez döntő adat lehet. |
Amikor nem ez lesz a jó megoldás
A Potméter modul (10k) fejlesztéshez, oktatáshoz és prototípushoz jó kiindulás. Végleges kezelőpanelbe csak akkor építsd be, ha a mechanikai rögzítés, a tengelyterhelés, a kábelezés és a környezeti igénybevétel is rendben van.
- Ne ezt válaszd, ha nagyáramú teljesítményszabályzót keresel. A Potméter modul (10k) jeladó, nem motor, LED-szalag vagy fűtőelem közvetlen szabályzója.
- Ne ezt válaszd, ha léptetett menüvezérlés, kattintás, végtelen körbeforgatás vagy pontos digitális irányérzékelés kell. Ilyenkor egy rotary encoder jobb irány lehet.
- Ne ebből indulj ki, ha ipari előlapos kezelőszervet, zárt kivitelű potmétert, többfordulatú finombeállítást vagy kalibrációs célú precíziós elemet keresel.
- Ha a rendszeredben nincs analóg bemenet, akkor más megoldás kell. Ilyen lehet egy külső ADC modul, digitális enkóder vagy mikrokontrollerrel vezérelt digitális potméter.
Műhelytitok
Első próbánál ne LED fényerővel kezdd a tesztelést. Írasd ki a nyers analogRead() értéket soros monitorra, vagy rajzoltasd ki Serial Plotterrel.
Így rögtön látszik, hogy a bekötés jó-e. Ha az érték nem változik, csak a tartomány egy részét járja be, vagy erősen ugrál, akkor még a látványos vezérlés előtt megtalálod a hibát. Ugráló értéknél először a közös GND-t, a laza csatlakozót, a hosszú vezetéket és a tápzajt nézd meg.
Műszaki jellemzők
| Terméktípus: | Analóg kezelőmodul |
| Funkció: | Kézzel állítható analóg jel mikrokontrollerhez |
| Potenciométer értéke: | 10 kΩ |
| Kimeneti jel: | Csúszkajel analóg bemenethez |
| Csatlakozó: | 3 pines szenzorcsatlakozó |
| Pin 1: | Sensor, csúszka |
| Pin 2: | Vcc |
| Pin 3: | GND |
| Tápfeszültség: | 3,3-5 V, a vezérlő ADC bemenetéhez igazítva |
| Elfordulás: | 270 fok, egyfordulatú |
| Működési hőmérséklet: | -30 °C – +85 °C |
| Kompatibilis környezet: | Arduino, ESP32, ESP8266 megfelelő ADC lábai, Raspberry Pi Pico, STM32 és más analóg bemenetes vezérlők |
| Gyártó: | Többféle |
Dokumentáció
- Soros plotter Arduino alatt – TavIR Tudástár
- Potentiometer basics – Arduino Docs
- analogRead referencia – Arduino Docs
Csomag

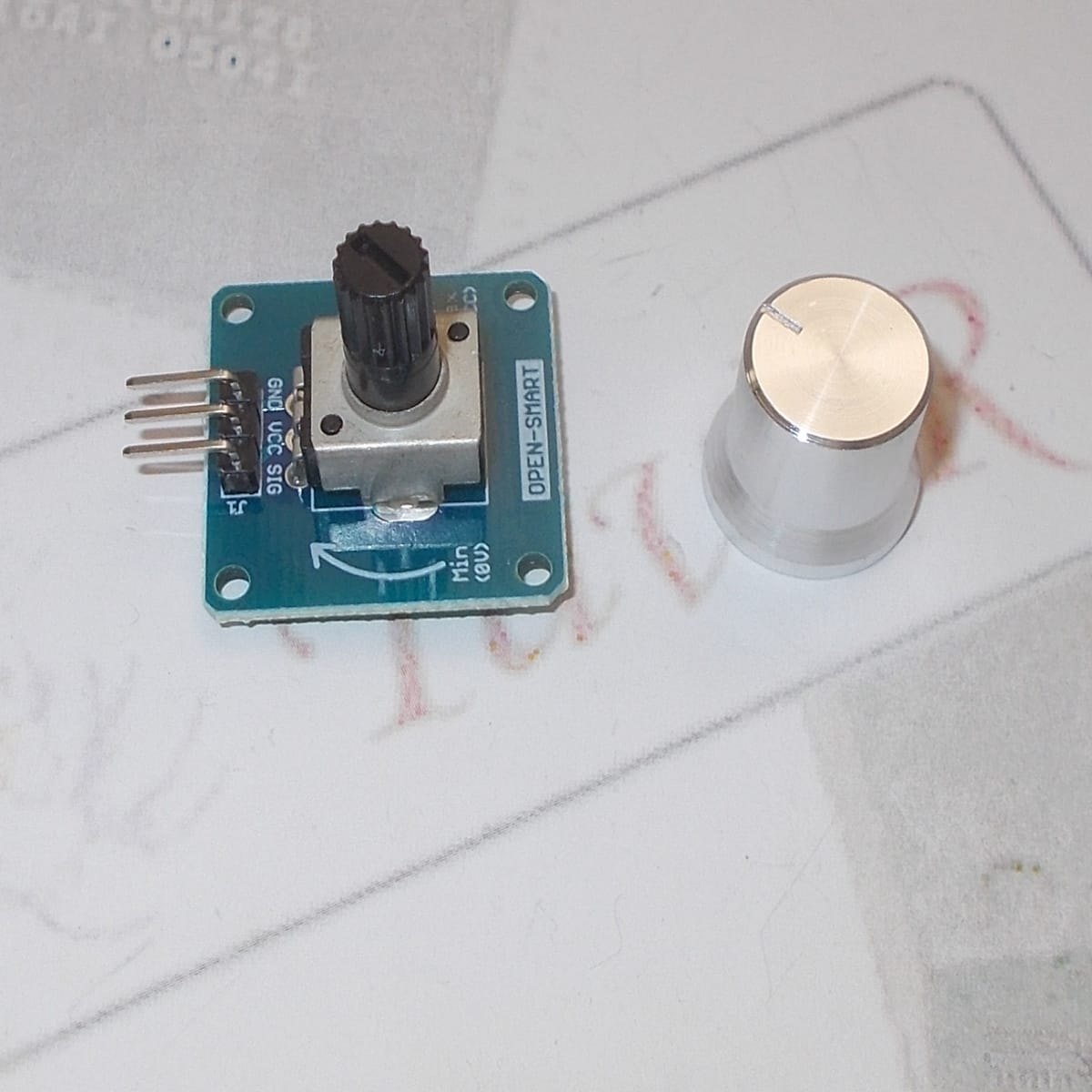

- 1x potenciométer modul,
- 1x forgatógomb.
