Leírás
Az R16-503AD sorozat irányított funkciójú nyomógomb kapcsoló beépített LED jelzővel. A nyomógomb ebben az értelmezésben nem reteszelő (momentary): a gomb visszatér alaphelyzetbe, amint elengeded, és a LED világítása függetlenül jelzi az állapotot, ha az áram alá helyezett. A szerkezet ipari és vezérlőáramkörökben használható olyan helyeken, ahol vizuális jelzés mellett rövid impulzusú kapcsolás szükséges.
Funkció és működés
- A gomb impulzuskapcsolású (momentary): a működtetés idejére zárja/nyitja az áramkört, majd visszatér alaphelyzetbe.
- A beépített LED világítás a gomb aktiválásakor megvilágítja a gombfejet, javítva a vizuális visszajelzést.
- A LED működéséhez külön lámpafeszültség szükséges (általában 3 V DC).
- Alkalmas vezérlőáramkörök, jelzőpanel, ember-gép interfész elemek vezérlésére.
Műszaki jellemzők
| Típus | 16 mm nyomókapcsoló LED jelzéssel |
| Működési mód | Impulzusnyomó (momentary) |
| Kapcsolási funkció | SPST (egypólusú, egyszeres működés) |
| Kontaktszálak | 2 terminál |
| Maximális terhelés | 1…3 A @ 250 VAC (gyártói változat szerint) |
| Kontaktszilárdság | kb. 50-100 mΩ max. |
| LED lámpafeszültség | 3 V DC (tipikus) |
| Beépítési furatátmérő | φ 16 mm |
| Panelvastagság | standard ipari (~1-6 mm) |
| Élettartam (mechanikai) | típusonként ~50 000 ciklus felett |
| Dielektromos szilárdság | ~500-2000 VAC (1 perc) |
| Üzemhőmérséklet | kb. −25 … +55 °C |
| Védettség | IP40 (panel oldali) |

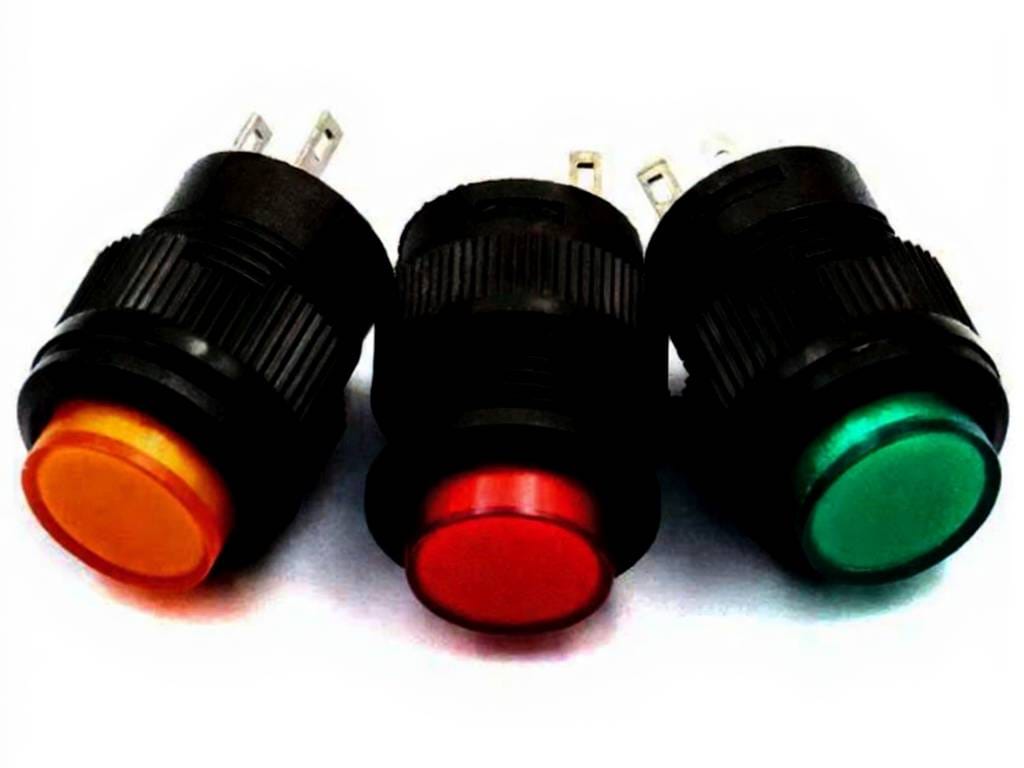

Fizikai kialakítás
- Gombfej alak: kerek, kissé kiemelkedő gombfelület
- Gyűrű/keret: műanyag burkolat panelre szereléshez

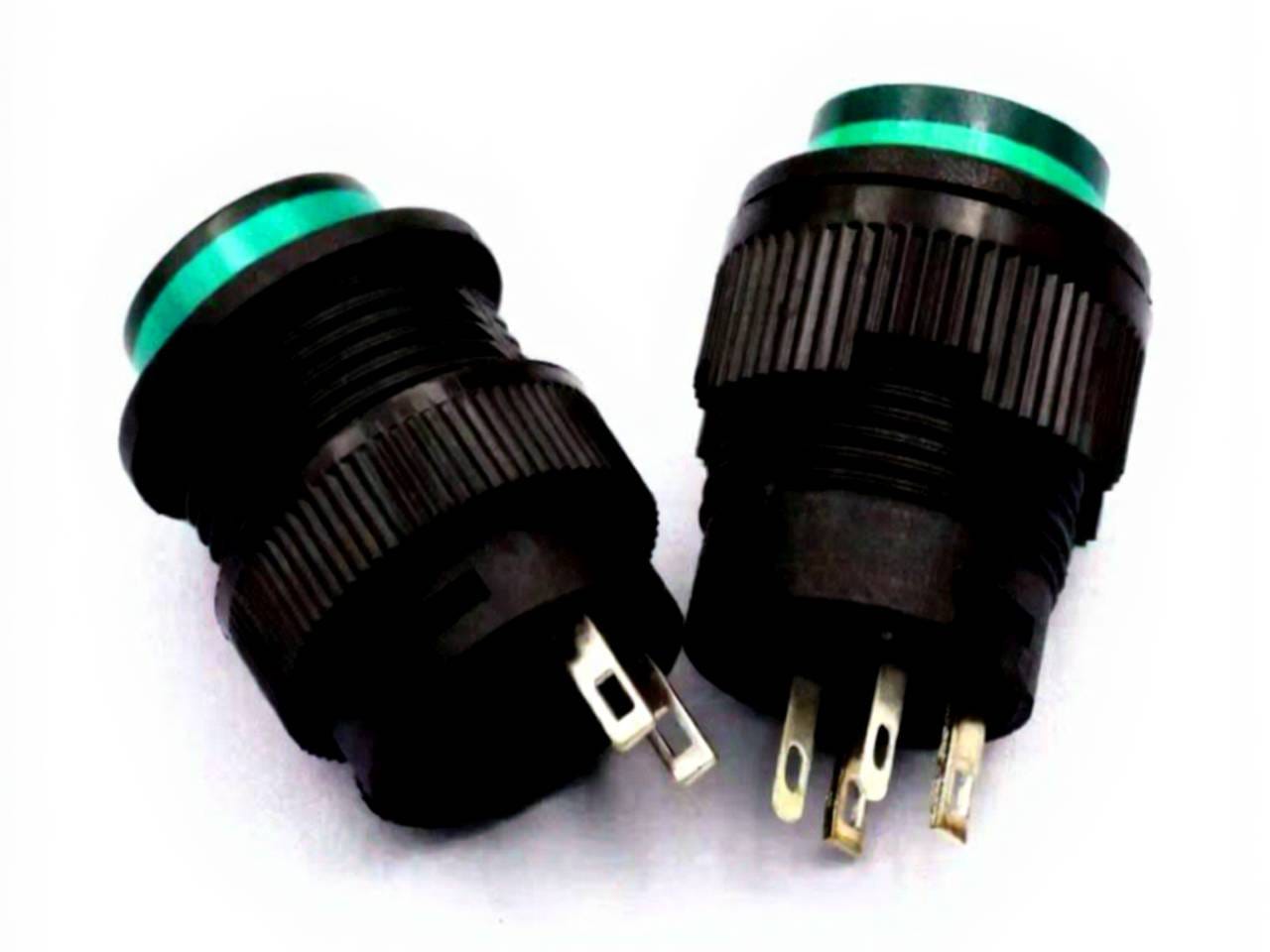

- Csatlakozás: forrasztási lábak vagy kivezetések

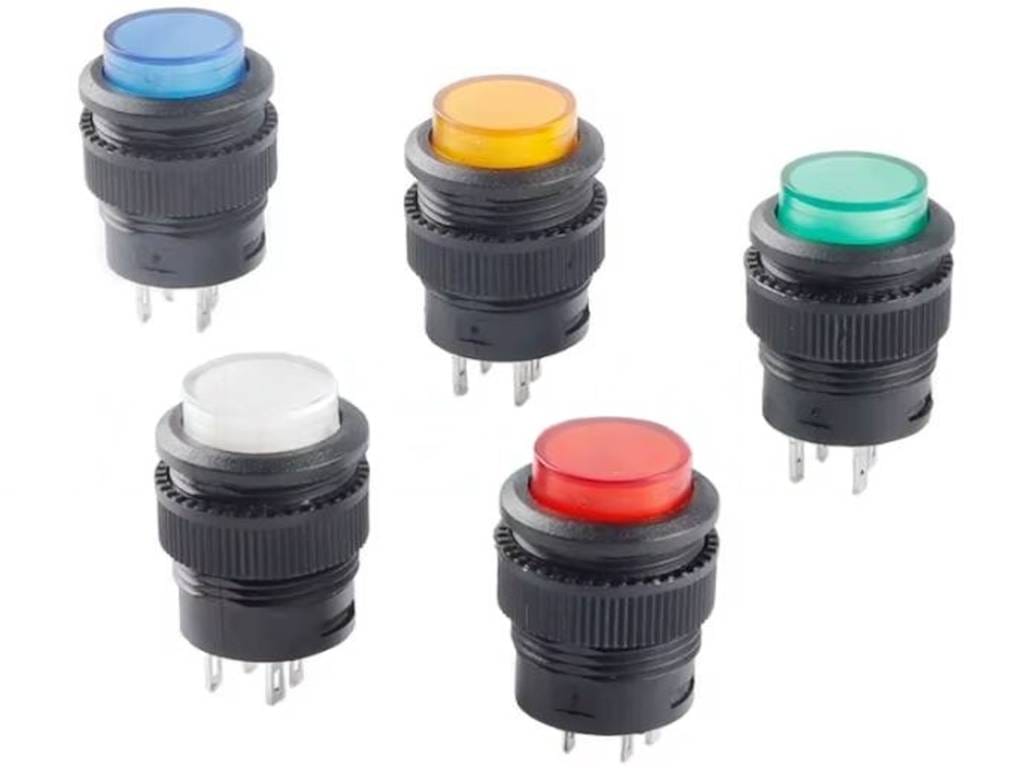

- LED színe: több opció (piros, zöld, sárga, kék, fehér) alapból 3 V jelzéssel (de 2V: piros)
Alkalmazási területek
A momentary LED-es nyomógomb kapcsoló tipikusan használható:
- Vezérlőpultok rövid impulzusú vezérlésekhez
- Jelző- és kezelőpanelek vizuális állapotjelzéssel
- Automatikus vezérlések start/stop impulzusokhoz
- Méréstechnikai egységek visszajelzés vezérléshez
- Ipari automatizálás ember-gép interfész elemek
Kompatibilitás és integráció
- Panelbe szereléshez szabványos φ 16 mm furat szükséges.
- A LED világítás külön tápot igényel (3 V DC tipikus), nem közvetlenül kapcsolja a fő terhelő áramot.
- Általában egyszerű forrasztási csatlakozás a vezérlőpanelhez.
Használati és tervezési figyelmeztetések
- A LED világítás tápját külön kell biztosítani; a kapcsoló kontaktusai és a LED nem feltétlenül belsőleg együtt vezérelhetők.
- A terhelhetőség nem alkalmas nagy teljesítményű fogyasztók közvetlen kapcsolására; relé vagy más vezérlőelem javasolt terhelés oldalon.
- A mechanikai élettartam ipari környezetben jellemzően 50 000 ciklus körüli, ezért nem alkalmas extrém gyakori impulzusokhoz.
