Leírás
A SOIC-8 teszt csipesz / konverterpanel olyan műhelyszerszám-illesztőeszköz, amely akkor kerül elő, amikor egy SOIC-8 tokozású SMD chiphez DIP8 foglalaton keresztül kell hozzáférni. Tipikusan EEPROM, órachip vagy más 8 lábú SMD IC programozási és tesztelési munkáknál van, ahol a cél a gyors, ideiglenes érintkezés a chip lábain.
A SOIC-8 teszt csipesz / konverterpanel nem önálló programozó. A feladata az, hogy a SOIC-8 chip lábait egy DIP8-kompatibilis csatlakozási pontra vezesse ki, így a tényleges olvasást, írást vagy tesztelést a hozzá kapcsolt programozó, tesztáramkör vagy mérési kör végzi.
A döntő ennél a terméknél a tokozás és a csatlakozási oldal: SOIC-8 csipesz, DIP-8 – PDIP/300 mil illesztéssel. Ez határozza meg, hogy a csipesz milyen chiphez és milyen foglalati környezethez illeszthető.
Az első használati korlát az érintkezés minősége. A rugós SOIC8 csiptető gyors munkát ad, de a stabil kapcsolatot a chip lábainak tisztasága, a csipesz pontos felhelyezése, a rövid kábel és a helyes lábkiosztás dönti el.
Mire való, és miért hasznos?
A SOIC-8 teszt csipesz / konverterpanel a SOIC-8 tokozású SMD chipekhez ad ideiglenes csatlakozást. Akkor hasznos, amikor a chip lábait nem kényelmes közvetlenül mérni vagy bekötni, de DIP8 foglalatú programozóhoz, tesztadapterhez vagy kísérleti összeállításhoz kell illeszteni.
A termék a kis méretű SMD alkatrész és a műhelyben könnyebben kezelhető DIP8 csatlakozási forma közé kerül. Ezzel csökkenti a forrasztási próbálkozások számát, és gyorsabbá teszi az egyszeri olvasási, programozási vagy hibakeresési munkát.
Azaz a SOIC-8 teszt csipesz / konverterpanel SOIC-8 SMD chipekhez használható rugós tesztcsipesz és DIP8 irányú konverterpanel, EEPROM, órachip és más 8 lábú SMD IC programozási vagy tesztelési feladatokhoz.
Így működik a gyakorlatban

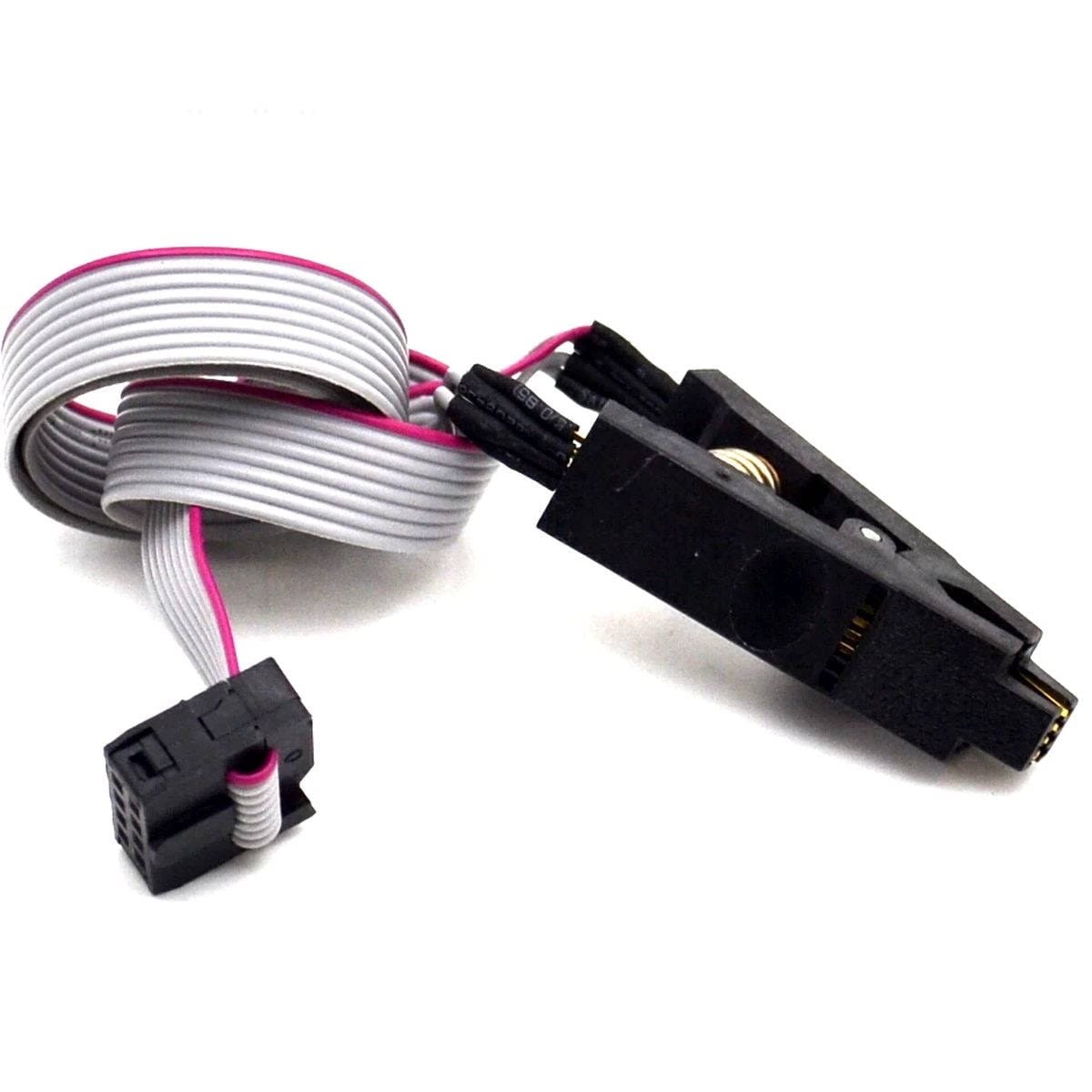

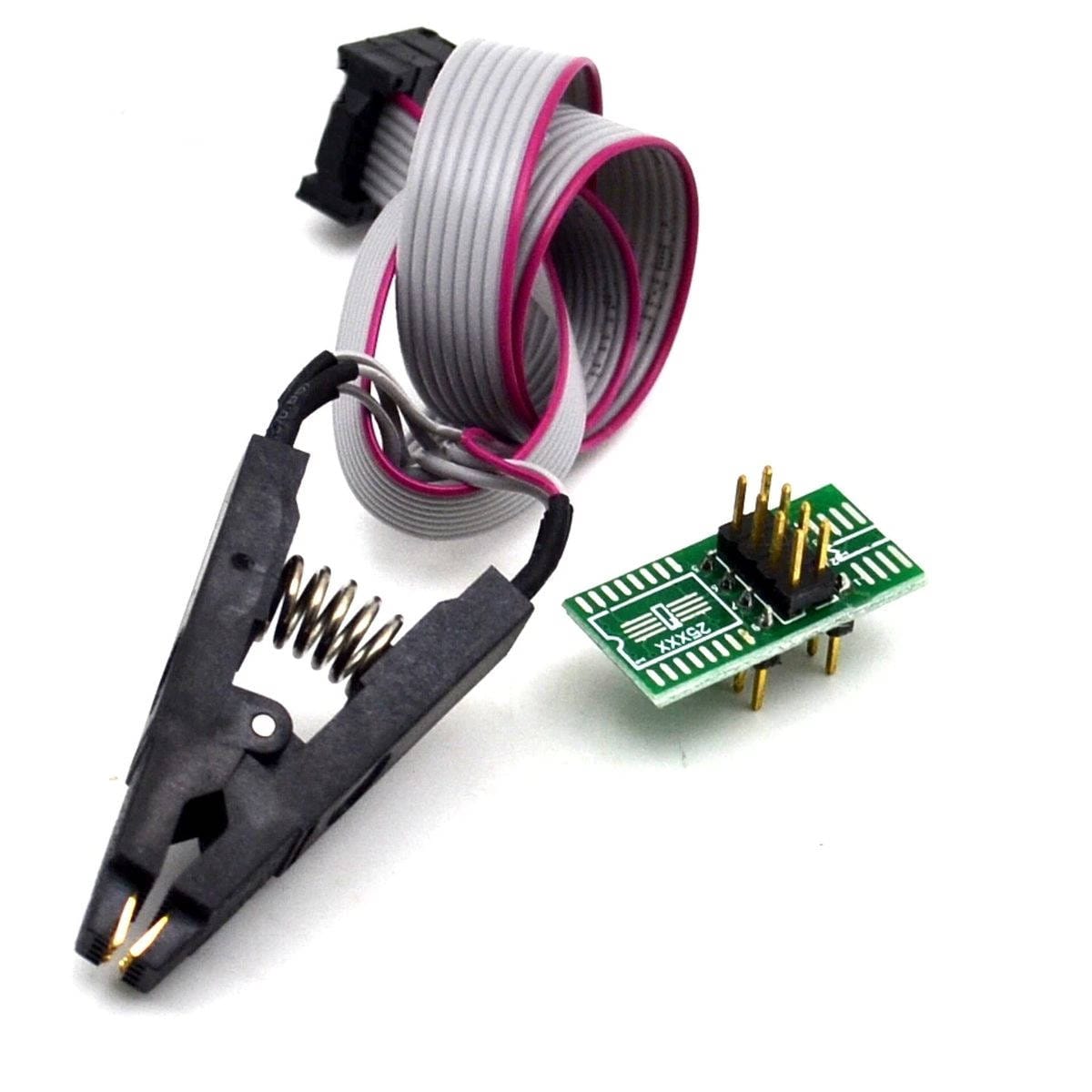

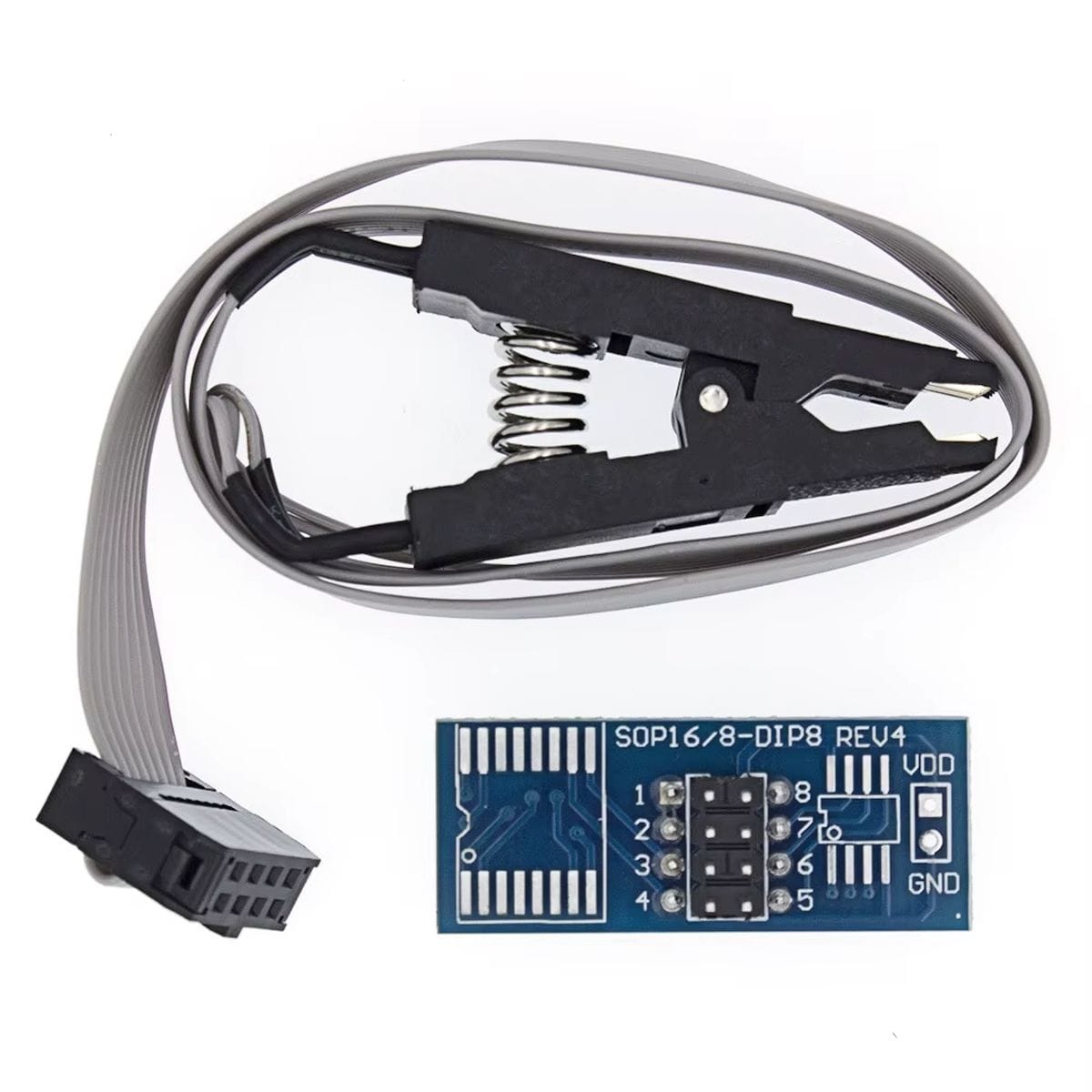

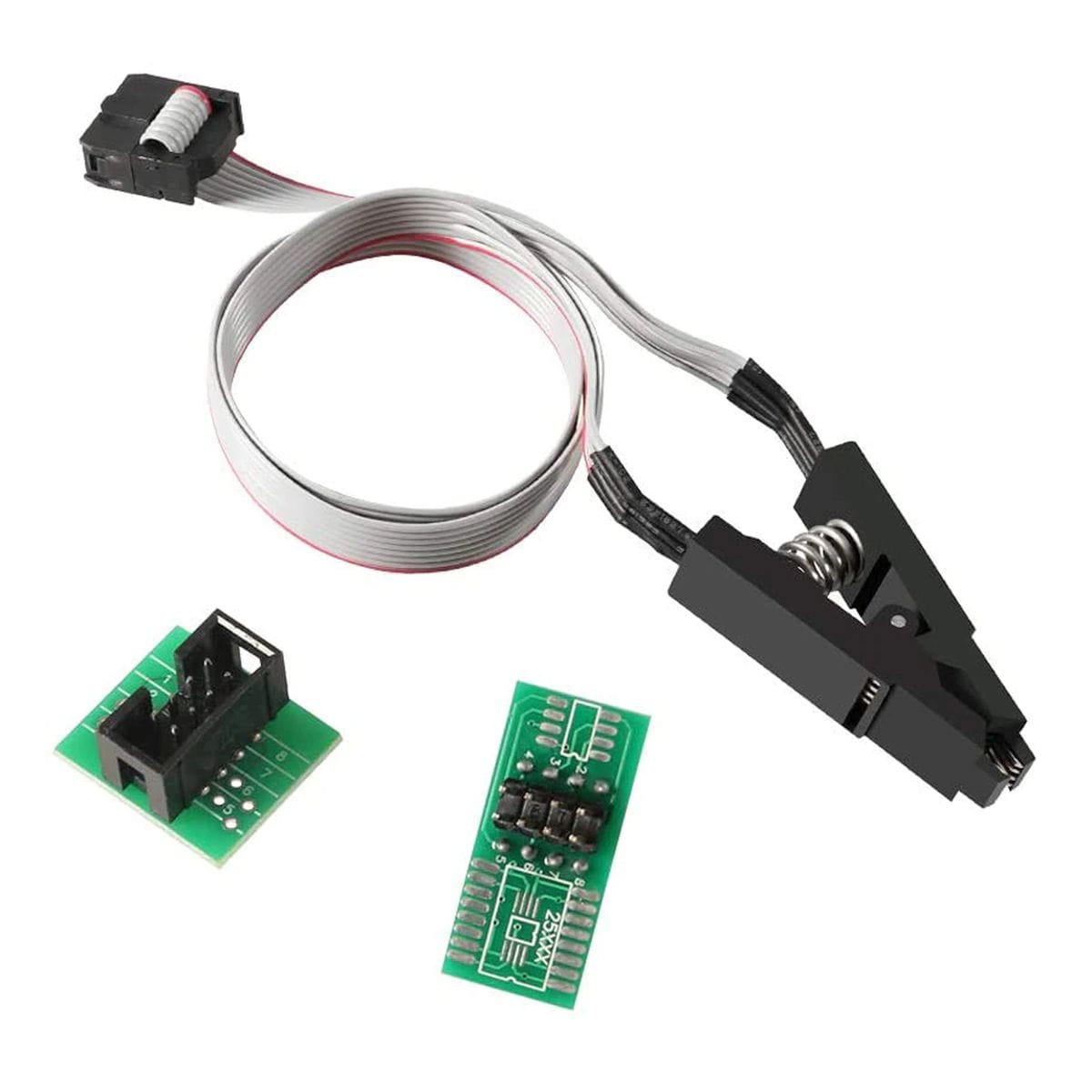

A rugós SOIC8 csiptetőt a 8 lábú SMD chipre kell ráfogni. A csipesz lábai a kábelen keresztül a kiegészítő konverterpanelhez jutnak, amely DIP8 foglalati környezetben használható csatlakozási pontot ad.
A kb. 10 cm-es kábel azért fontos, mert a programozási és tesztelési jeleknél a túl hosszú vezeték bizonytalan érintkezést, zajérzékenységet vagy hibás olvasást okozhat. A rövid kábel a műhelyben kényelmes kompromisszum: elég helyet ad a csipesz kezeléséhez, de nem viszi túl messzire a jeleket.
A használatnál a lábkiosztás a kritikus pont. A csipeszt és a konverterpanelt úgy kell bekötni, hogy a chip 1-es lába a programozó vagy tesztkör 1-es lábának megfelelő pontjára kerüljön.
Milyen helyzetekben érdemes használni?
- jól használható SOIC-8 tokozású EEPROM chipek olvasási vagy írási előkészítéséhez.
- órachip tesztelési feladatnál, ha a chip tokozása és lábkiosztása illeszkedik a csatlakozási módhoz.
- praktikus hibakeresésnél, amikor egy 8 lábú SMD IC lábait ideiglenesen kell elérni.
- segíthet szervizmunkánál, ahol gyorsan kell csatlakozni egy SOIC-8 tokos alkatrészhez.
- oktatási és műhelyfeladatoknál is hasznos, amikor be kell mutatni az SMD és DIP csatlakozás közti átvezetést.
- próbapados összeállításban is használható, ha az adott programozó vagy tesztáramkör DIP8 irányú fogadást használ.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A chip valóban SOIC-8 tokozású? | Eltérő tokozásnál a csipesz nem ad megfelelő mechanikai és elektromos érintkezést. |
| A DIP8 foglalat kiosztása egyezik a chip lábkiosztásával? | Rossz kiosztásnál a programozó hibás lábra adhat tápot vagy jelet. |
| A chip 1-es lába jó irányba került? | Fordított csatlakoztatásnál az olvasás, írás vagy tesztelés hibás lesz. |
| A csipesz stabilan fogja a lábakat? | Gyenge érintkezésnél szakadozó kommunikáció, hibás adat vagy sikertelen programozás jelentkezik. |
| A kb. 10 cm-es kábel elég rövid marad a feladathoz? | Hosszabbított vezetékeknél romolhat a jelminőség. |
| A céláramkör nem zavarja a programozást? | Bekapcsolt vagy visszatápláló környezetben a programozó nem a várt állapotot látja. |
Ezekre figyelj
A SOIC-8 teszt csipesz / konverterpanel választásánál először a tokméretet és a lábszámot kell eldönteni. Ez a változat SOIC-8 csipeszes kialakítású, ezért nem SOIC-16, nem DIP tokos és nem más lábszámú alkatrészhez való.
A második döntési pont a fogadó oldal. A termék DIP-8 – PDIP/300 mil oldalhoz készült, ezért olyan programozóval vagy tesztkörnyezettel használható kényelmesen, amely ehhez a csatlakozási logikához illik.
A harmadik szempont az, hogy a feladat olvasás, írás vagy csak mérési hozzáférés. A SOIC-8 teszt csipesz / konverterpanel csak a fizikai csatlakozást adja, a kommunikációs protokollt, tápellátást és vezérlést a csatlakoztatott eszköz biztosítja.
Amikor nem ez lesz a jó megoldás
Nem ezt a terméket kell választani, ha
- a chip nem SOIC-8 tokozású.
- a feladat SOIC-16, TSSOP, QFN vagy más eltérő tokozású alkatrészhez kapcsolódik.
- önálló EEPROM vagy Flash programozóra van szükség.
- a céláramkör miatt a chip lábai csipeszes csatlakozással nem érhetők el stabilan.
- a programozó oldalon nem DIP8 irányú csatlakozás használható.
- a feladat garantált gyártósori érintkezést igényel rugós tesztadapter vagy célszerszám helyett.
Egy apró tipp a gyakorlatból
SOIC-8 csipeszes munkánál a hibák nagy része nem a programozószoftvernél kezdődik, hanem az érintkezésnél. A csipesz felhelyezése előtt a chip lábainak tiszta, jól hozzáférhető állapota és az 1-es láb iránya dönti el, hogy a programozó stabilan látja-e az alkatrészt.
A rövid kábel előny, de nem menti meg a rossz mechanikai illesztést. Ha a csipesz kicsit ferdén áll, a hibajelenség sokszor olyan, mintha a chip lenne hibás.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | SOIC-8 tesztcsipesz konverterpanellel |
| Chip oldali csatlakozás: | SOIC-8 |
| Fogadó oldal: | DIP-8 – PDIP/300 mil |
| Hordozó: | FR4 |
| Csipesz: | Rugós SOIC8 csiptető |
| Kábelhossz: | kb. 10 cm |
| Felhasználási cél: | SMD chipek programozása és tesztelése |
| Példa célalkatrész: | EEPROM, órachip |
Csomag
- 1x SOIC8 csipesz
- 1x kiegészítő konverterpanel
