Hall mágneses indukciós szenzor / pólusfelismerő modul, magnetikus detektor (DIY KIT) [XXVII.]

Leírás

Ez a Hall mágneses indukciós szenzor modul Észak‑ és Dél‑pólus felismerésére alkalmas, tanuló és DIY projektekhez fejlesztett eszköz. Különálló LED-ek jelzik a mágneses pólus irányát: piros LED világít, ha Észak-pólus közelít, míg kék LED Dél-pólus esetén. Ideális Arduino és egyéb mikrokontrolleres tanulókészletekhez, magnetikus felügyelő vagy forgási irány felismerő projektekhez).

• Pólusfelismerés alacsony költséggel
• Egyszerű működés: táp, jel- és LED‑kimenetek
• Edukatív modul: tanuláshoz, prototípusokhoz kiváló választás

A modul egy Hall-effektus alapú digitális érzékelő IC-t tartalmaz, amely érzékeli a mágneses tér polaritását. Bipoláris Hall‑kapcsolóként mind a Észak-, mind a Dél-pólust képes megfelelő logikai jelként detektálni, a beépített histerézis (minimális interferencia mellett) stabil működést biztosít.

A Hall IC egy open-collector kimenettel rendelkezik, szükség esetén külső pull-up ellenállással. A tápellátás DC 4,5–24 V tartományban megengedett, tipikus áramfelvétel kb. 25 mA. A modul paneljén két külön LED (piros és kék) mutatja a mágneses pólus típusát.

Felhasználási lehetőségek

• Kirakati mágneses világítás, ahol külön LED mutatja pl. mágneses játék vagy display változását
• Interaktív kiállítási eszközök mágnesekhez
• Maker‑projektekben forgásérzékelés: mágneses mágnesgyűrűk használatával
• Arduino vagy Raspberry Pi alapú tanuló projektek: mágneses tér és polaritás detektálása

A modul jól működik Arduino‑val, ESP32‑vel vagy Raspberry Pi‑vel, mivel az egyszerű digitális kimenete könnyen kapcsolható előreprogramozott bemenetekhez. Sok DIY tapasztalat erősíti megbízhatóságát oktatási célú használatban.

Paraméterek

• Tápfeszültség: 4,5–24 V DC
• Áramfelvétel: kb. 25 mA
• LED‑jelzés: piros = Észak-pólus, kék = Dél-pólus
• Kimenet: open-kollektoros digitális jel Észak/Dél jelzéshez
• Működési hőmérséklet: –40 °C … +85 °C
• Érzékelési távolság: kb. néhány tíz mm a mágneses tér erősségétől függően

Dokumentáció

• Hall‑effektus alapfogalmak – Wikipedia [wikipedia.org]
• Beültetés: szitázva a NyÁK lapon
• A csomag része a nyomtatott dokumentáció

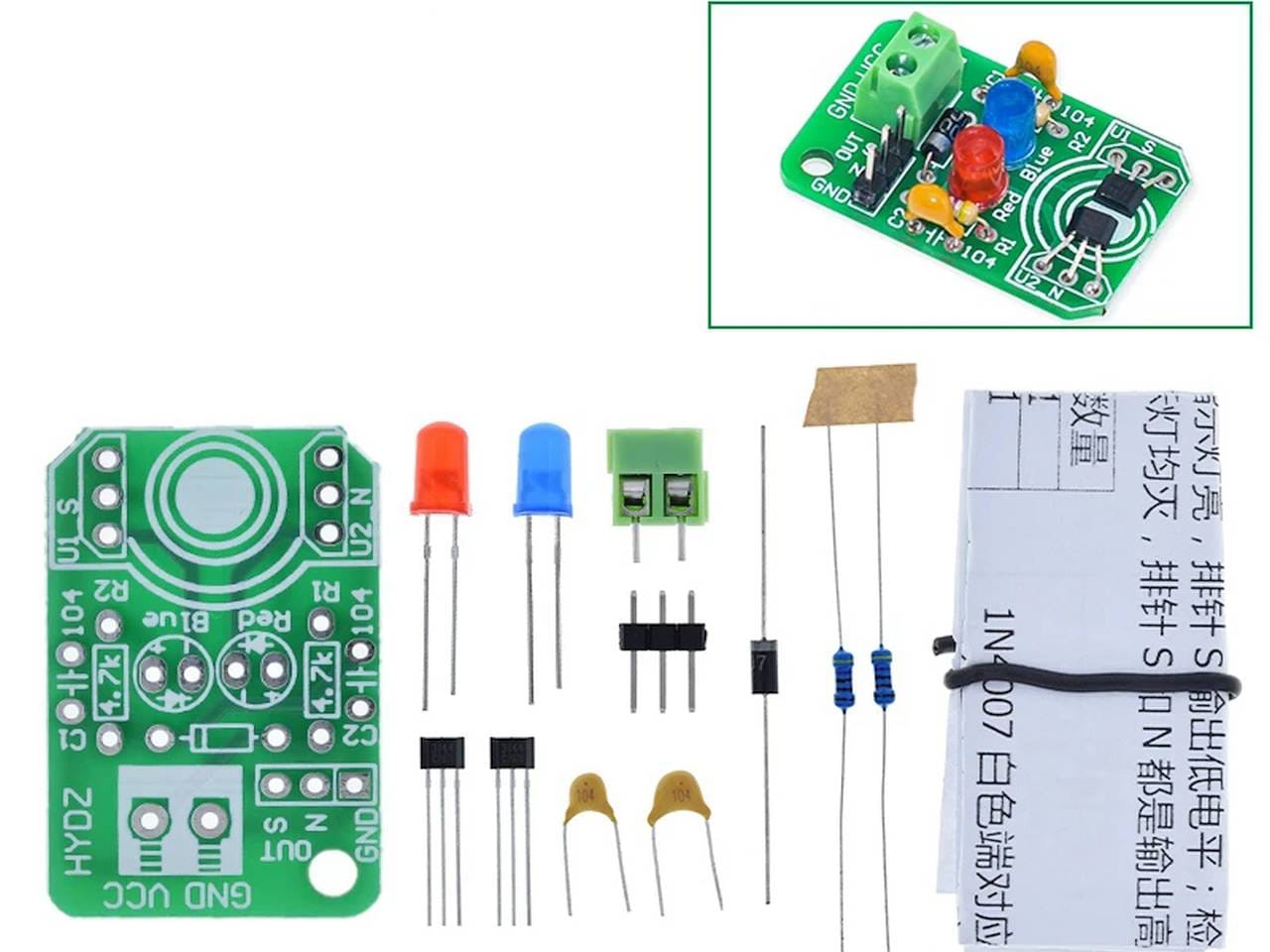

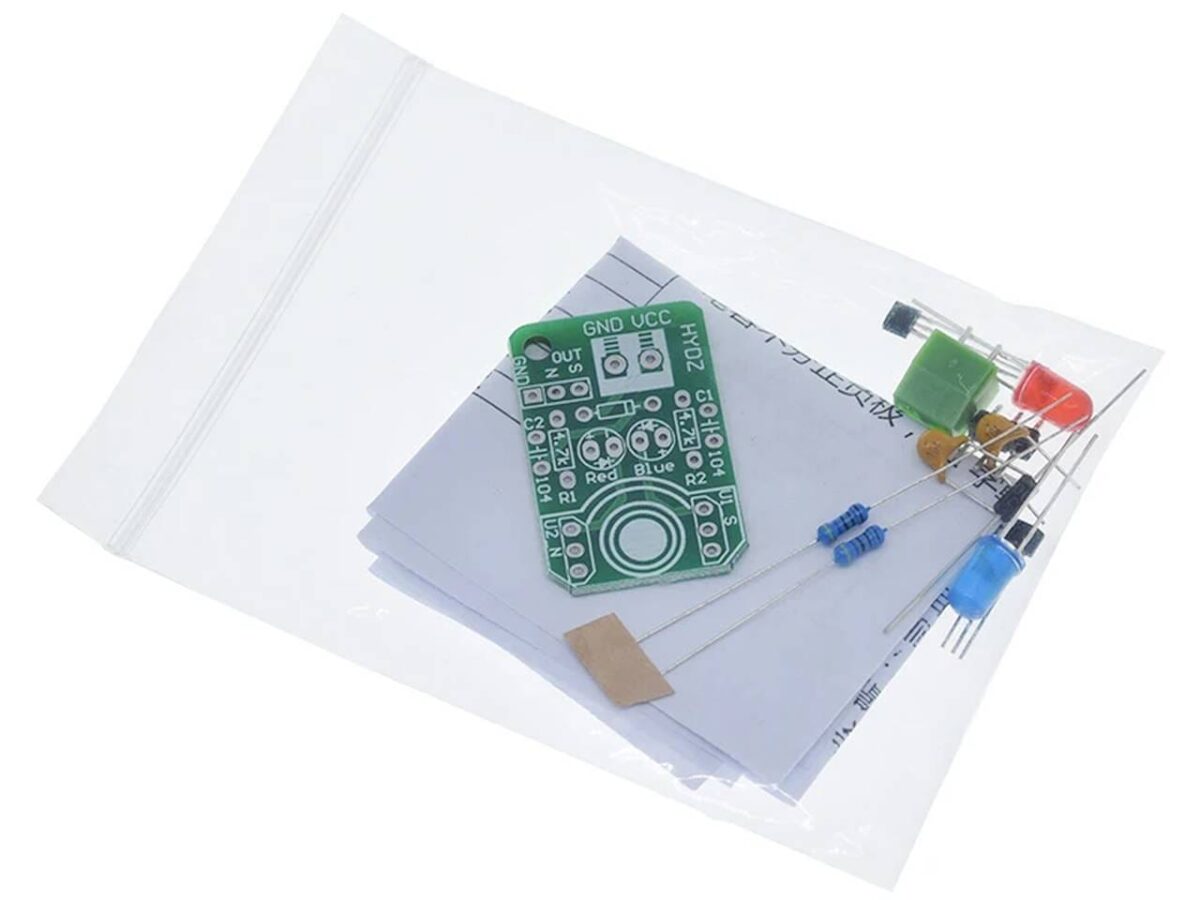

Csomag

• 1x komplett KIT
• 1x leírás
