Uno doboz (ABS, átlátszó)

Leírás

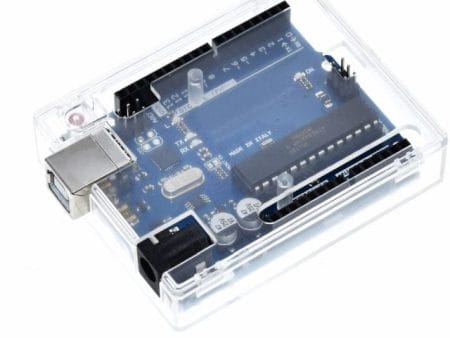

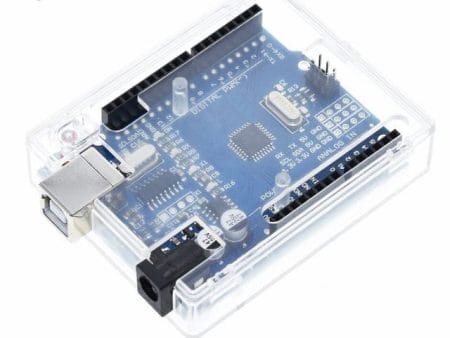

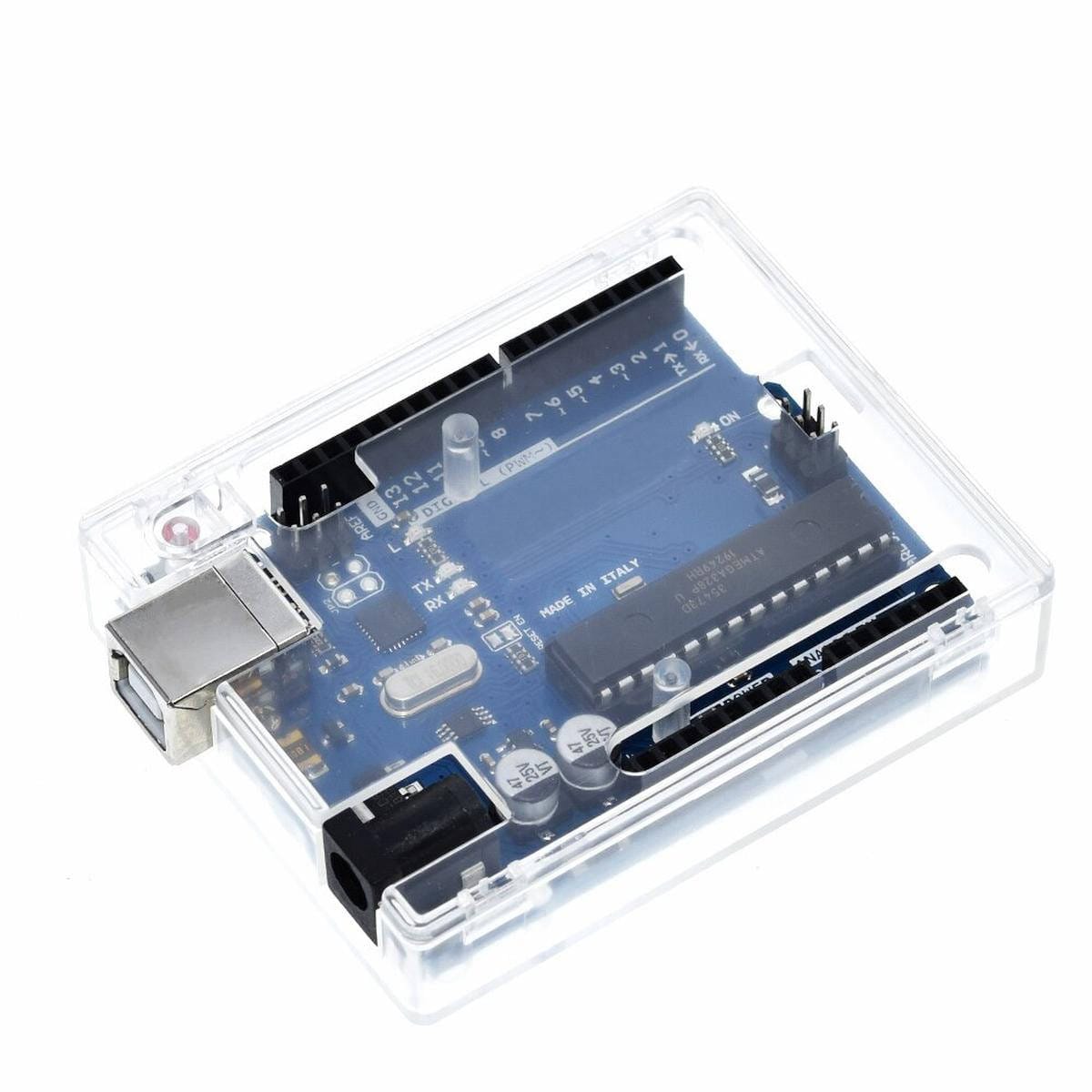

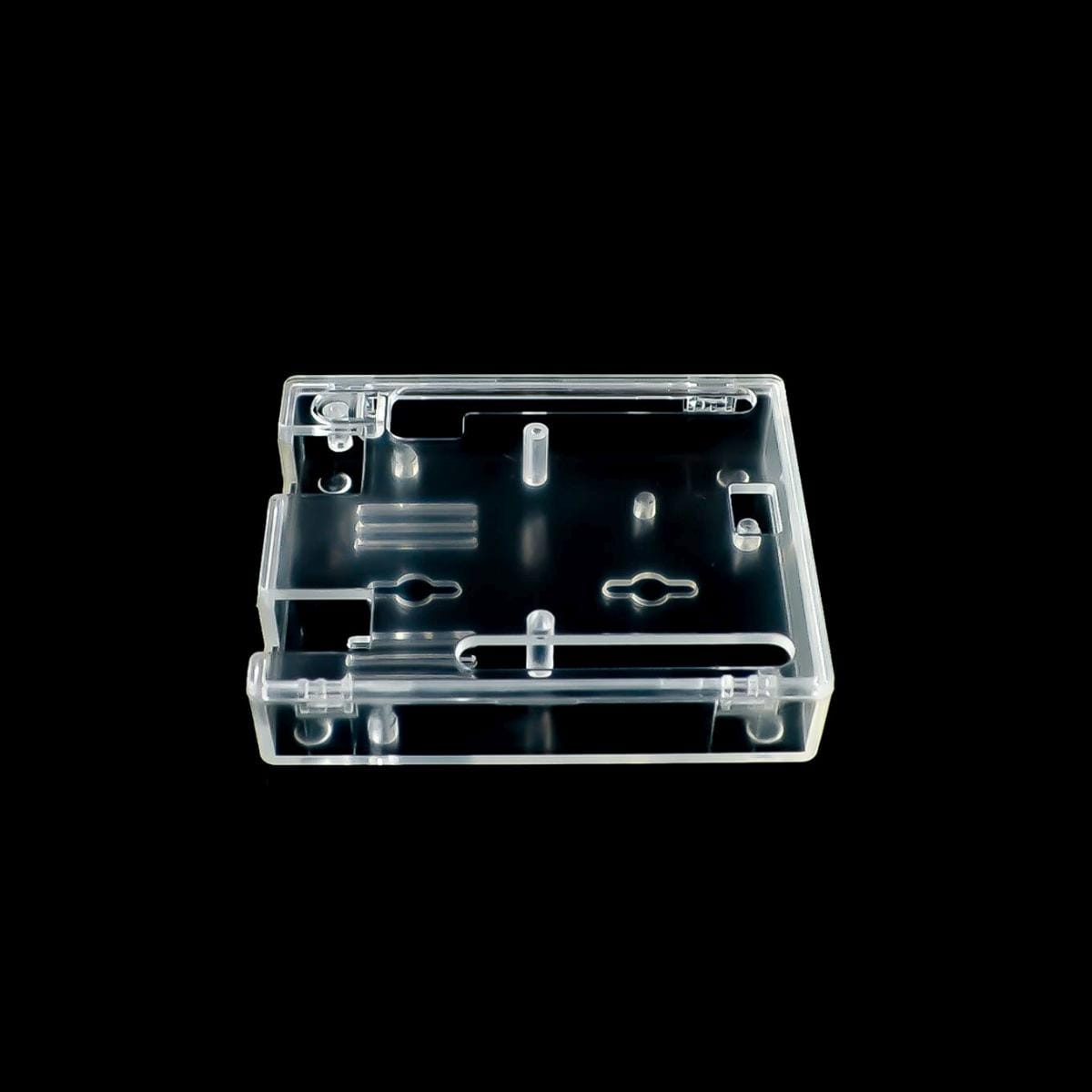

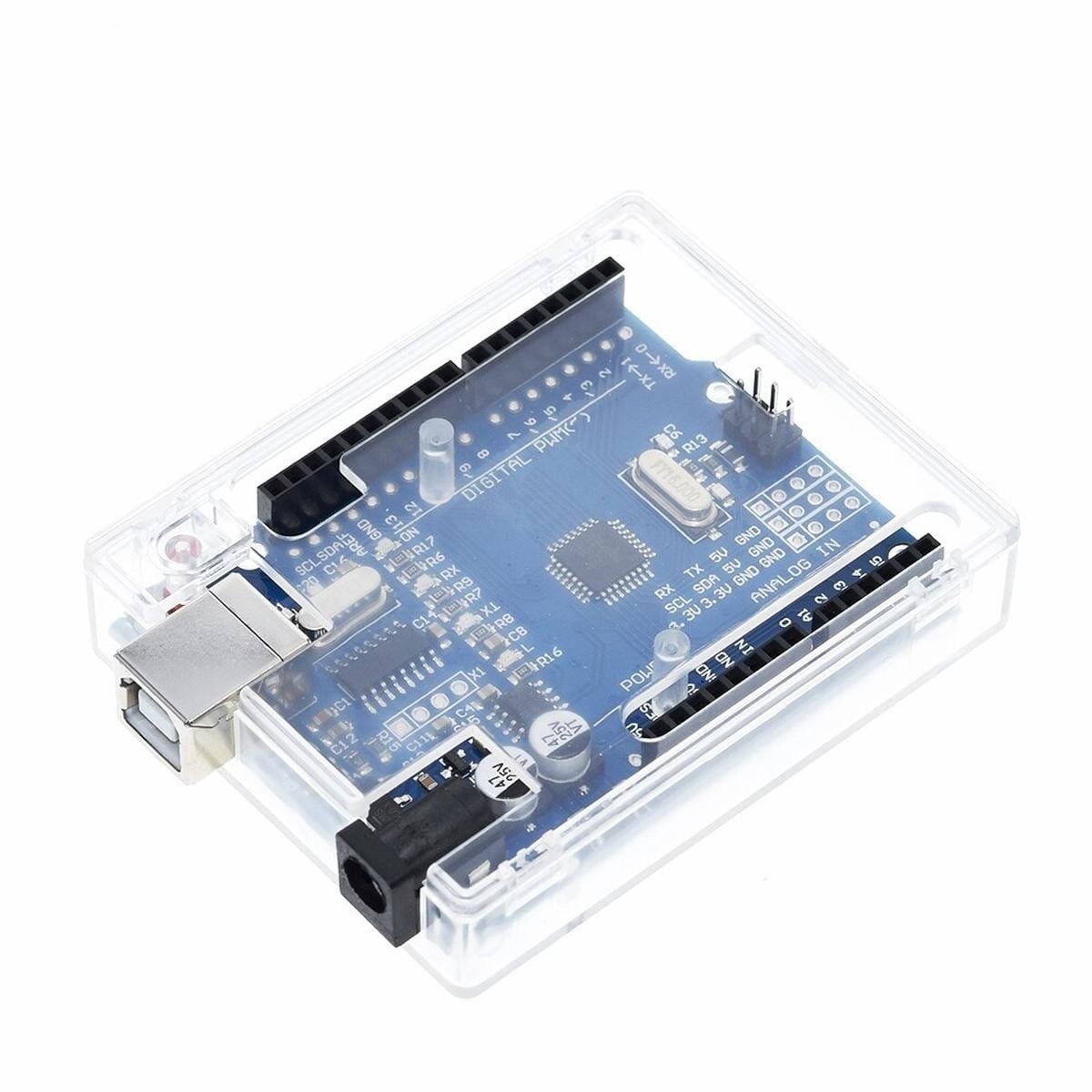

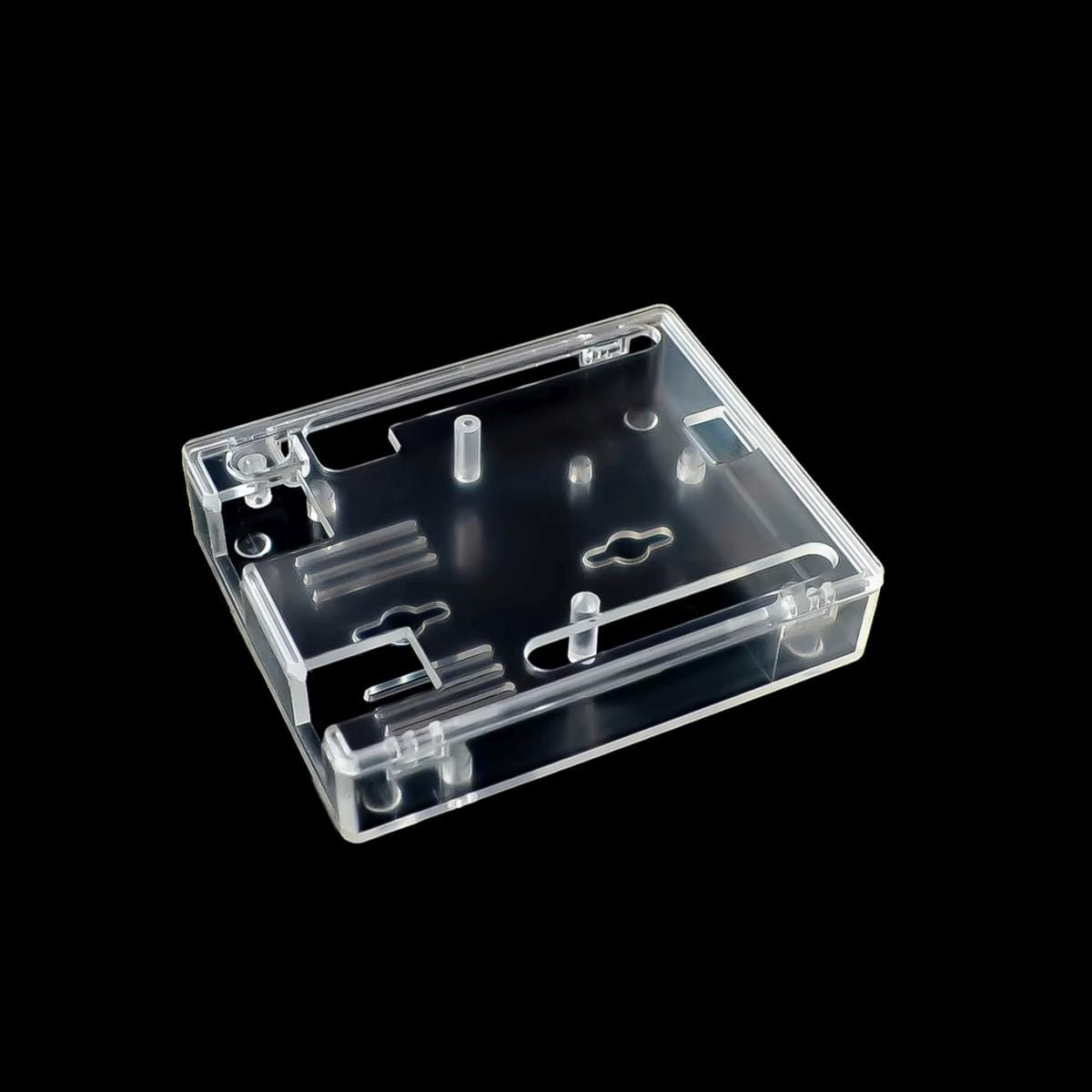

A Uno doboz (ABS, átlátszó) akkor érdekes igazán, ha az Arduino UNO R3 panelt szeretnéd burkolni, de nem akarod eltakarni magát az elektronikát. Az átlátszó/füstszínű ABS házon keresztül a panel továbbra is szem előtt marad, miközben nem egy csupasz nyomtatott áramköri lap fekszik az asztalon.

Ez különösen oktatásnál, bemutatóprojektnél és hibakeresés közben hasznos. Az UNO R3 állapotjelző LED-jei burkolt állapotban is megfigyelhetők, miközben az USB-port, a tápcsatlakozó és az I/O kivezetések hozzáférhetők maradnak.

A Uno doboz (ABS, átlátszó) CH340 és ATmega16U2 USB-illesztésű UNO R3 panelekhez is használható. A Reset kezelése kívülről megoldott, ezért fejlesztés közben egy újraindítás miatt nem kell a tokozatot szétszedni.

Amikor a burkolat mellett látni is szeretnéd a panelt

Egy UNO R3 fejlesztőpanelen a működés közbeni visszajelzések sokszor részei a hibakeresésnek. Tápellátás, adatforgalom vagy programfutás vizsgálatakor nem mindegy, hogy a panel teljesen eltűnik-e egy zárt házban.

A Uno doboz (ABS, átlátszó) ebben más szerepet tölt be, mint egy teljesen takart tokozat. A panel kap burkolatot, de a belső elektronika vizuálisan továbbra is követhető marad.

Röviden: a Uno doboz (ABS, átlátszó) Arduino UNO R3 panelhez készült ABS ház, amely a csatlakozók használhatóságát és az elektronika láthatóságát egyszerre tartja meg.

A használat közben szükséges pontok elérhetők maradnak

A tokozat kialakítása nem zárja el azokat a csatlakozásokat, amelyek egy fejlesztőpanelen napi használatban vannak. Az USB-kábel csatlakoztatható, a külső tápcsatlakozó hozzáférhető, az I/O sorok pedig a házból kivezethetők.

A Reset gomb kezelése szintén megmarad a burkolat felszínéről. Ez programfeltöltés, újraindítás és hibakeresés közben csökkenti a felesleges szétszerelést.

Hol lehet előnye az átlátszó kialakításnak?

• Oktatási Arduino készletben, ahol a tanulónak működés közben is látnia kell az alaplapot.
• Bemutatóprojektben, ahol maga az elektronika is része a demonstrációnak.
• Hibakeresésnél, amikor a panel LED-visszajelzéseit burkolt állapotban is követni szeretnéd.
• Laborasztali UNO R3 vezérlőnél, ahol a panelt rendszeresen programozzák USB-n keresztül.
• CH340 USB-illesztésű UNO R3 alaplap burkolására.
• ATmega16U2 USB-illesztésű UNO R3 alaplap burkolására.
• Olyan prototípusnál, ahol az I/O csatlakozásokat gyakran át kell kötni vagy mérni.
• Kiállítási vagy szemléltető modellben, ahol nem cél az elektronika teljes eltakarása.

Mivel működik együtt gond nélkül?

Ezek alapján dönts a két kattintás között

Ha csupasz UNO R3 panelhez keresel burkolatot, elsőként a panel mechanikai formája számít. A CH340 és az ATmega16U2 USB-illesztés ennél a Uno doboz (ABS, átlátszó) változatnál nem választja ketté a kompatibilitást.

Második szempont a projekt felépítése. Önálló UNO R3 panelnél a tokozat funkciója egyértelmű. Ha shield, magas csatlakozó, vezetékcsomó vagy más, a panel síkjából kiemelkedő alkatrész kerül fölé, az a tokozaton kívül foglal helyet

A csomag tokozatot tartalmaz. Arduino UNO R3 alaplap nem része a megadott csomagtartalomnak.

Mikor keress inkább másik házat?

• Más tokozat szükséges, ha nem UNO R3 mechanikai kialakítású vezérlőpanelt használsz.
• Zárt shieldes összeállításhoz ne erre alapozd a mechanikai tervet.
• Meghatározott IP-védettséget igénylő kültéri vagy poros környezethez más tokozat kell.
• Ha a cél az elektronika teljes eltakarása, az átlátszó kivitel funkcionálisan nem adja ugyanazt, mint egy nem áttetsző burkolat.

Amit a műhelyben hamar meg lehet szeretni

Átlátszó háznál nem kell minden hibakeresésnél választani a burkolat és a láthatóság között. Ha az UNO R3 táp-, RX- vagy TX-visszajelzését figyeled, a panel állapota a tokozat megbontása nélkül is követhető. Oktatásnál ugyanez még többet ér: a tanuló nem csak azt látja, hogy egy kábel bemegy egy műanyag dobozba, hanem azt is, milyen fejlesztőpanel dolgozik mögötte.

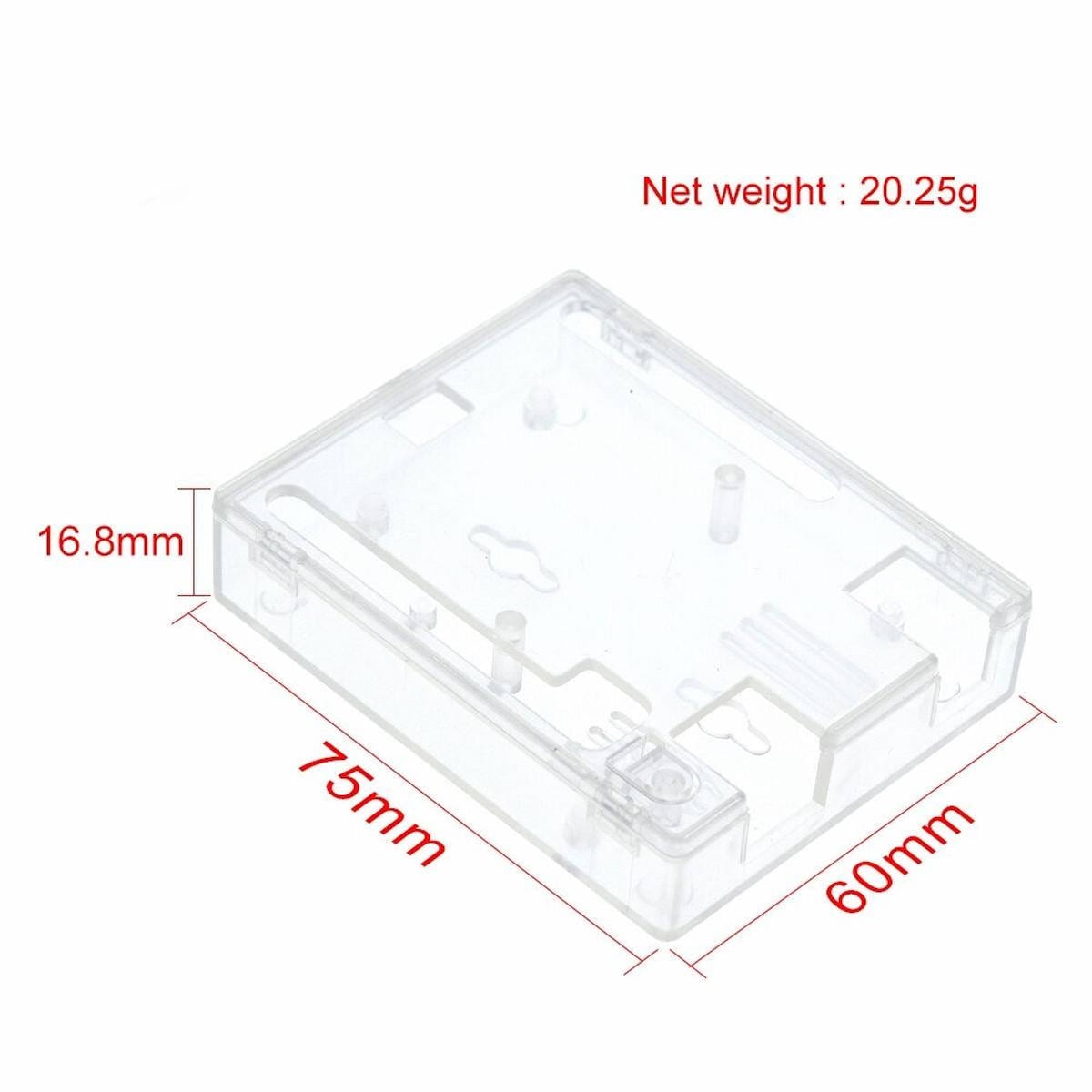

Műszaki jellemzők

Csomag

• 1 db Uno doboz (ABS, átlátszó)
