Leírás
Az ESP32-C5 WiFi 6 fejlesztőpanel olyan projektekhez illeszkedik jól, ahol a rádiós környezet nem mellékes részlet, hanem a rendszer működését befolyásoló alapvető követelmény-paraméter. A dual-band kialakítás miatt a 2,4 GHz és 5 GHz sáv közötti választás mérhető különbséget adhat zsúfolt hálózaton, és lehetőséget ad célzott rádiós tesztelésre.
Az ESP32-C5-WIFI6-KIT-N16R8-M, amely 16 MB Flash és 8 MB PSRAM memóriát tartalmaz, valamint beforrasztott tüskesorral kerül szállításra. A memória konfiguráció akkor válik kritikussá, ha a firmware nagyobb, titkosított kapcsolatok futnak, több kapcsolat él egyszerre, vagy átjáró jellegű pufferelés történik.
Az ESP32-C5 WiFi 6 fejlesztőpanel olyan mikrokontrolleres alappanel, amely 2,4 GHz és 5 GHz hálózaton is képes működni, és BLE valamint Zigbee rádiót is biztosít. A 16 MB Flash és 8 MB PSRAM memóriával szerelt ESP32-C5 fejlesztőpanel nagyobb firmware mérethez és hálózati puffereléshez ad tervezési tartalékot.
A termék használata alapvető műszaki vagy mikrokontrolleres ismereteket feltételez, ugyanakkor dokumentált környezetben oktatási és hobby célra is alkalmazható.

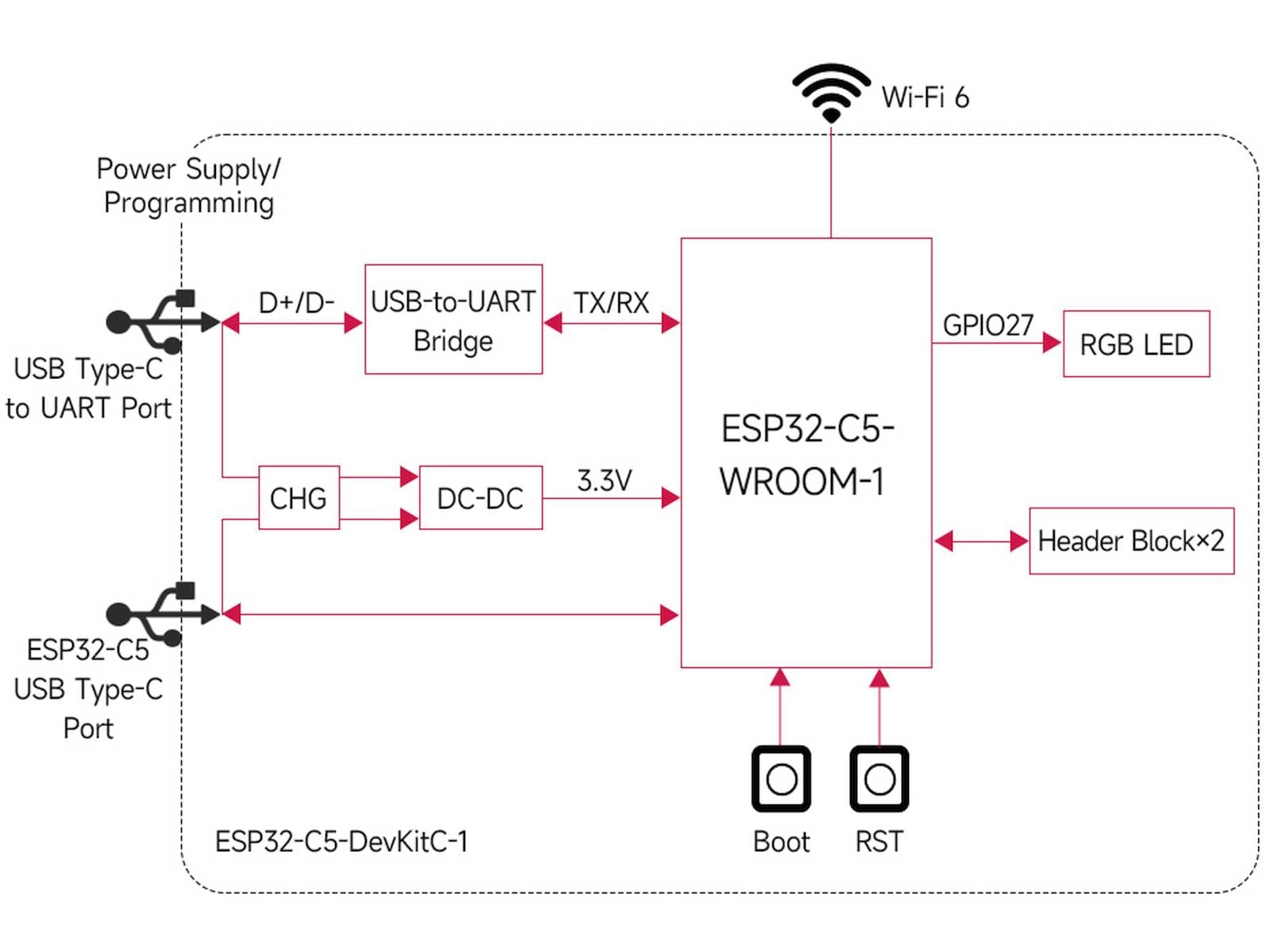

Felépítés
Rendszerszinten a fejlesztőpanel egy több rádiós csomópontként értelmezhető. A perifériák a GPIO és soros buszok felől kapcsolódnak, a hálózati adatút pedig WiFi, BLE és Zigbee irányba épül fel. A tipikus működés az, hogy a helyi mérés vagy esemény feldolgozásra kerül, a rendszer pufferel, majd a kiválasztott protokollon továbbít.
Adatkommunikáció módja
- WiFi 6 kapcsolat IP alapú kommunikációhoz, helyi hálózati és felhő irányú adatkapcsolathoz.
- BLE kapcsolat helyi konfigurációhoz és rövid távú adatcsatornához.
- Zigbee kapcsolat alacsony adatsebességű, jellemzően hálózatba szervezett végpontokhoz.
Vezérlési logika
A tipikus szoftveres felépítés eseményvezérelt. A rádiós stackek és a perifériakezelés több párhuzamos feladatot jelent, ezért a memória tartalék gyakorlati előnye nem a nyers számítási gyorsulás, hanem a stabilabb pufferelés és a hálózati adatszerkezetek kezelése.
Időzítési és szinkronizációs sajátosságok
Ha a rendszer egyszerre kezel WiFi forgalmat és alacsony késleltetésű perifériát, érdemes úgy tervezni, hogy a hosszabb hálózati műveletek ne blokkolják a perifériák kiszolgálását. Fejlesztőpanelen ez szoftveres feladatütemezéssel és puffereléssel kezelhető.

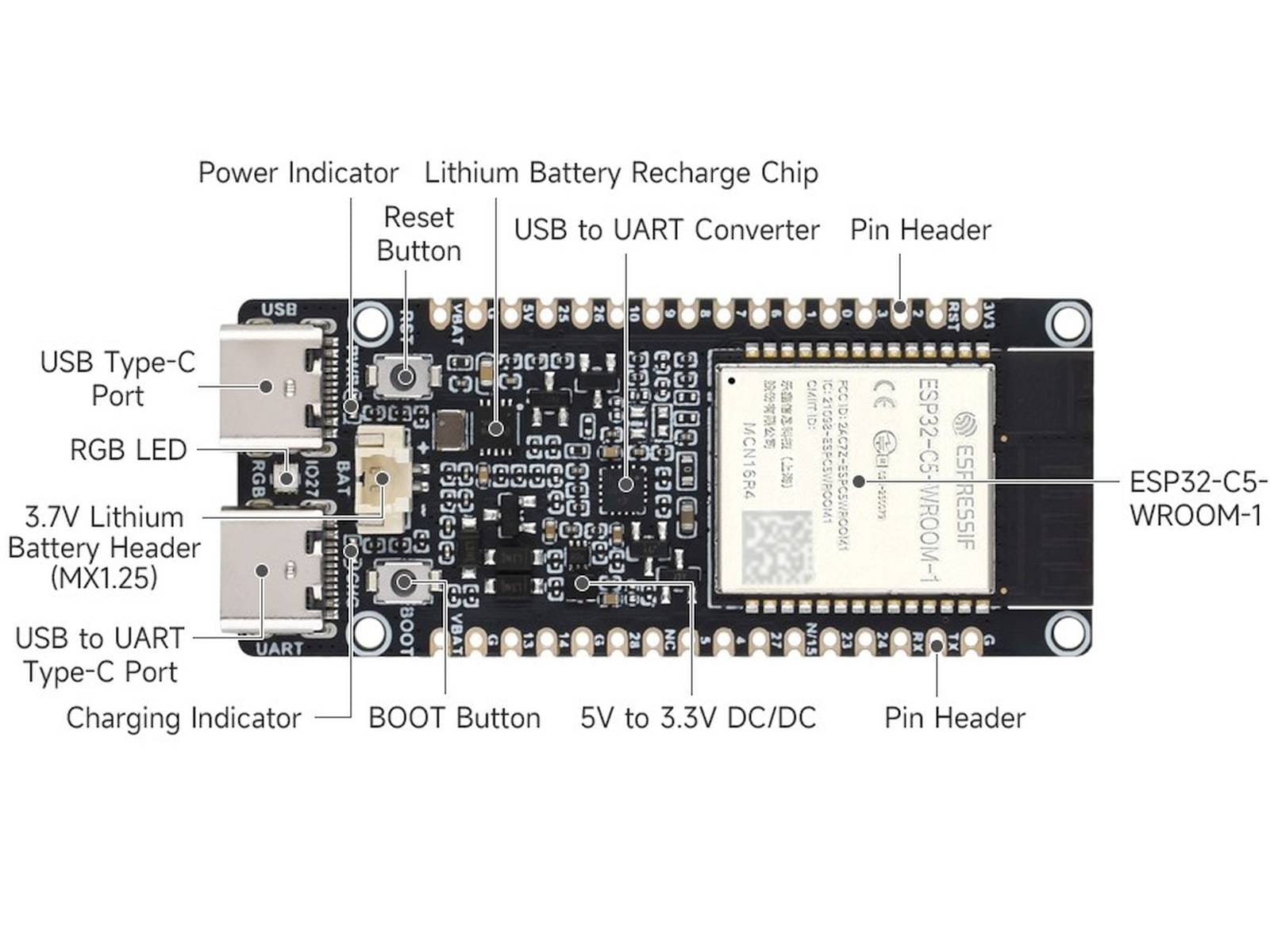

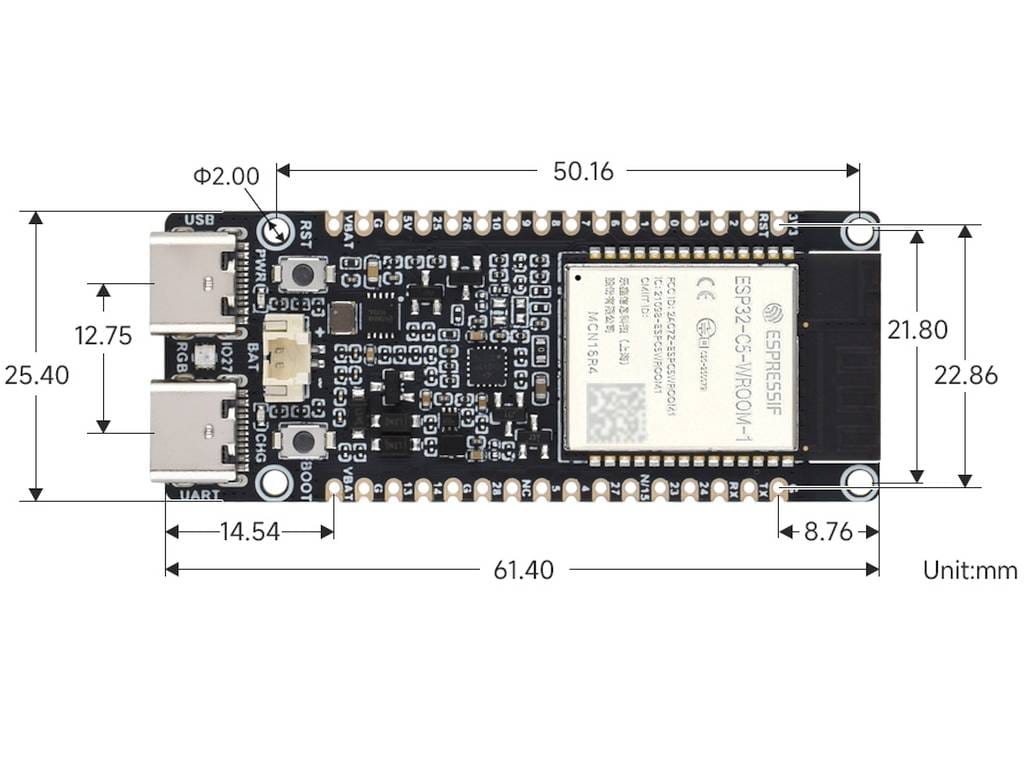

Fizikai kialakítás és csatlakozások
A beforrasztott tüskesor prototípus környezetben gyors illesztést ad breadboardra, mérőpontokra és csatlakozós kábelezésre. A programozás és soros naplózás tipikusan USB kapcsolaton történik.
Tápellátás
Fejlesztéshez az USB tápellátás a leggyakoribb. Külső tápnál a 3,3 V logikai szint és a rádiós terhelés miatti csúcsáram igény a kritikus tényező. A fejlesztőpanel nem ideális közvetlen késztermékbe építéshez, ha a mechanikai rögzítés, EMC viselkedés, megfelelőség és gyártási tesztelhetőség elsődleges követelmény.
Felhasználás
- Belépő szintű állapotjelentő szenzorcsomópont WiFi kapcsolattal, BLE alapú helyi beállítással.
- Dual-band WiFi mérés 2,4 GHz és 5 GHz sávon, csatornaterhelés és stabilitás összehasonlítással.
- Titkosított MQTT vagy HTTPS adatküldés, ahol a PSRAM pufferelési tartalékot ad.
- Zigbee végpontok adatgyűjtése és WiFi irányú továbbítása, átjáró prototípus jelleggel.
- Félipari példa: telepített rendszer validációs egysége, ahol 2,4 GHz túlterhelt, és 5 GHz uplink szükséges.
- Helyi kiszolgáló jellegű funkció, például webes konfiguráció és naplózás, több klienssel.
Műszaki jellemzők
- Termékazonosító: ESP32-C5-WIFI6-KIT-N16R8-M
- Mikrokontroller: ESP32-C5
- CPU architektúra: RISC-V
- WiFi szabvány: WiFi 6
- WiFi frekvenciasáv: 2,4 GHz és 5 GHz
- Bluetooth: BLE
- Zigbee: támogatott
- Flash memória: 16 MB
- PSRAM: 8 MB
- Programozás: USB
- Csatlakozók: beforrasztott tüskesor
- Logikai szint: 3,3 V
- Tápellátás: USB 5 V vagy külső táp a panel kialakítása szerint
Csomag
- 1x ESP32-C5-WIFI6-KIT-N16R8-M fejlesztőpanel, beforrasztott tüskesorral
- 1x USB-A – USB-C kábel
