Matrix:bit V2.0 fejlesztőpanel (ESP32)

Leírás

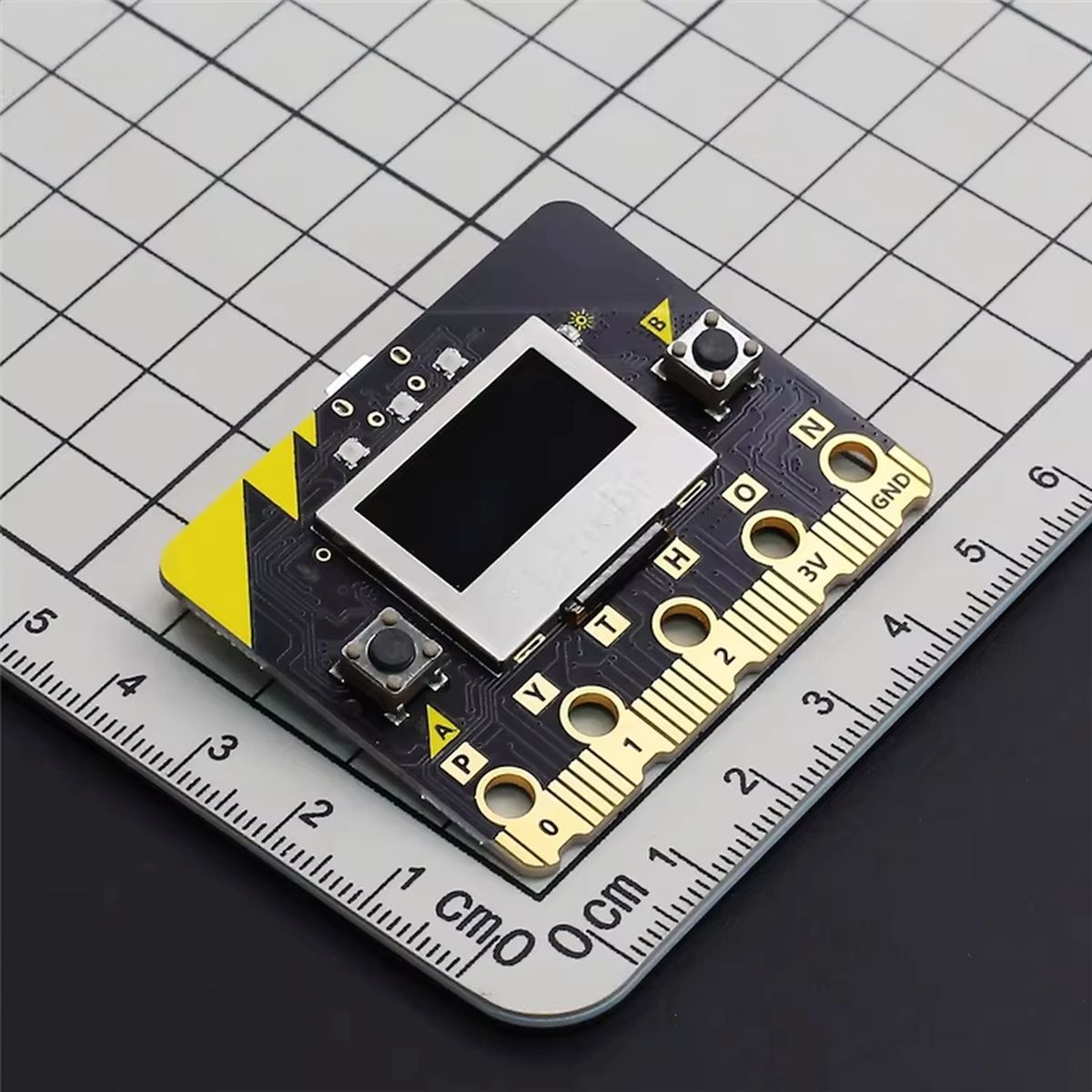

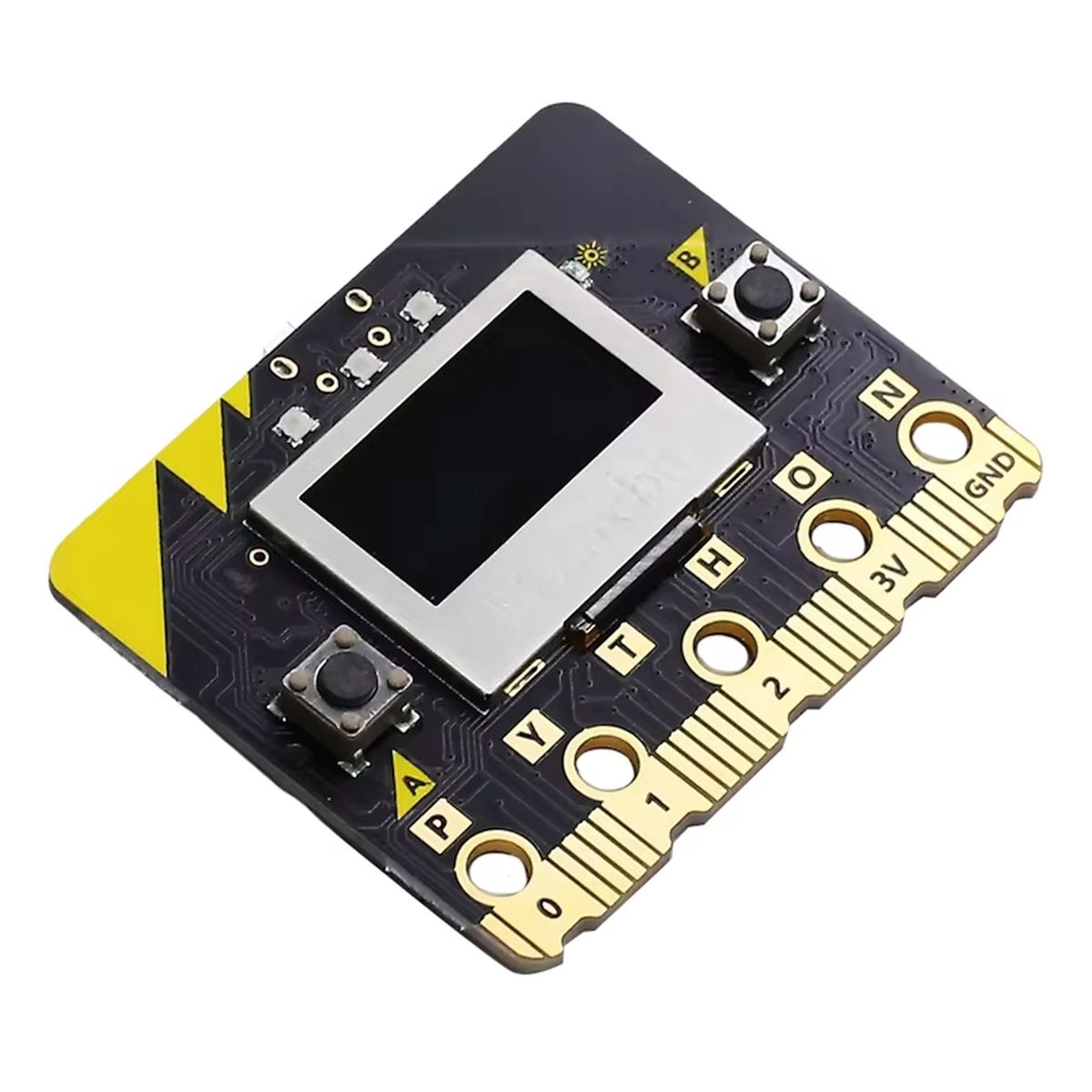

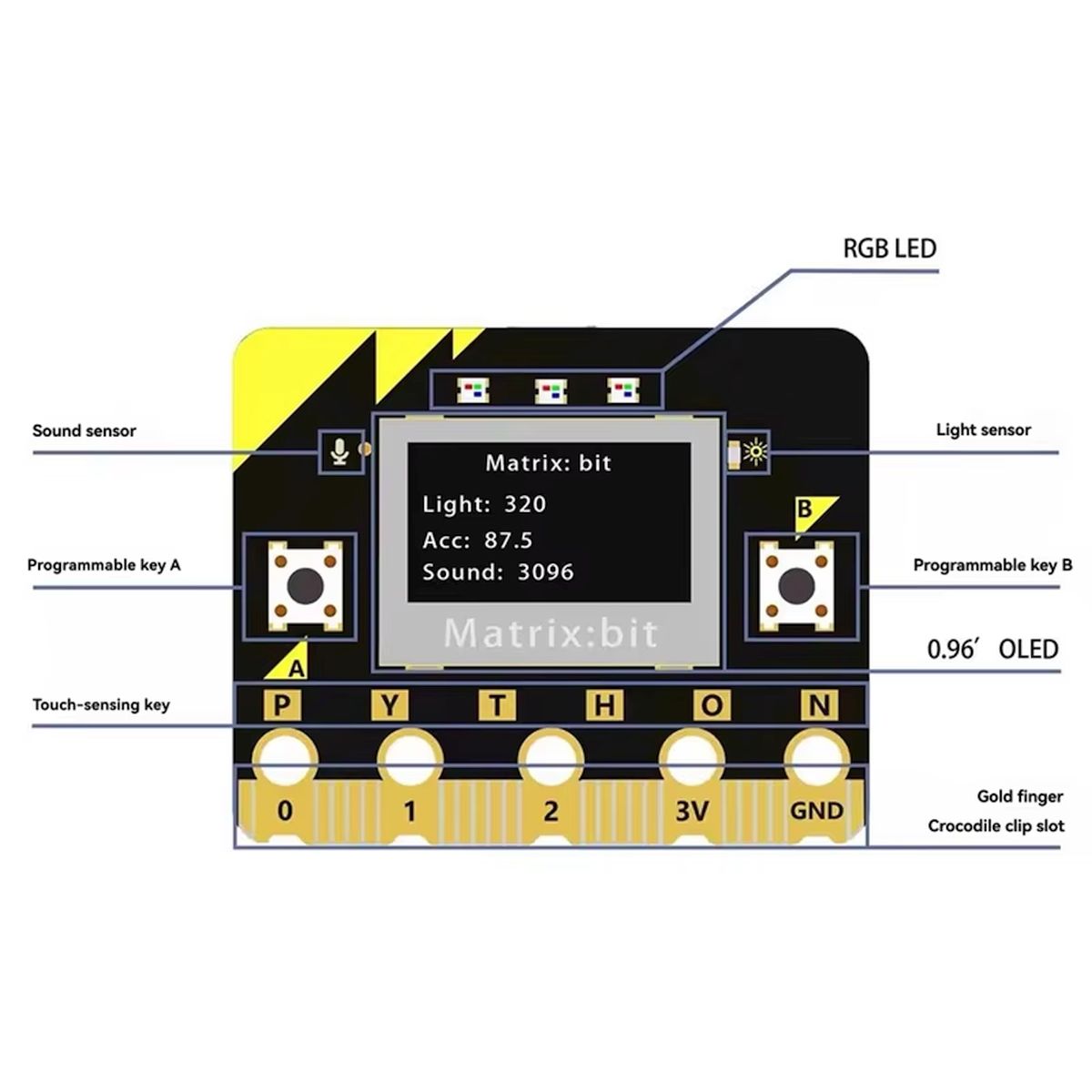

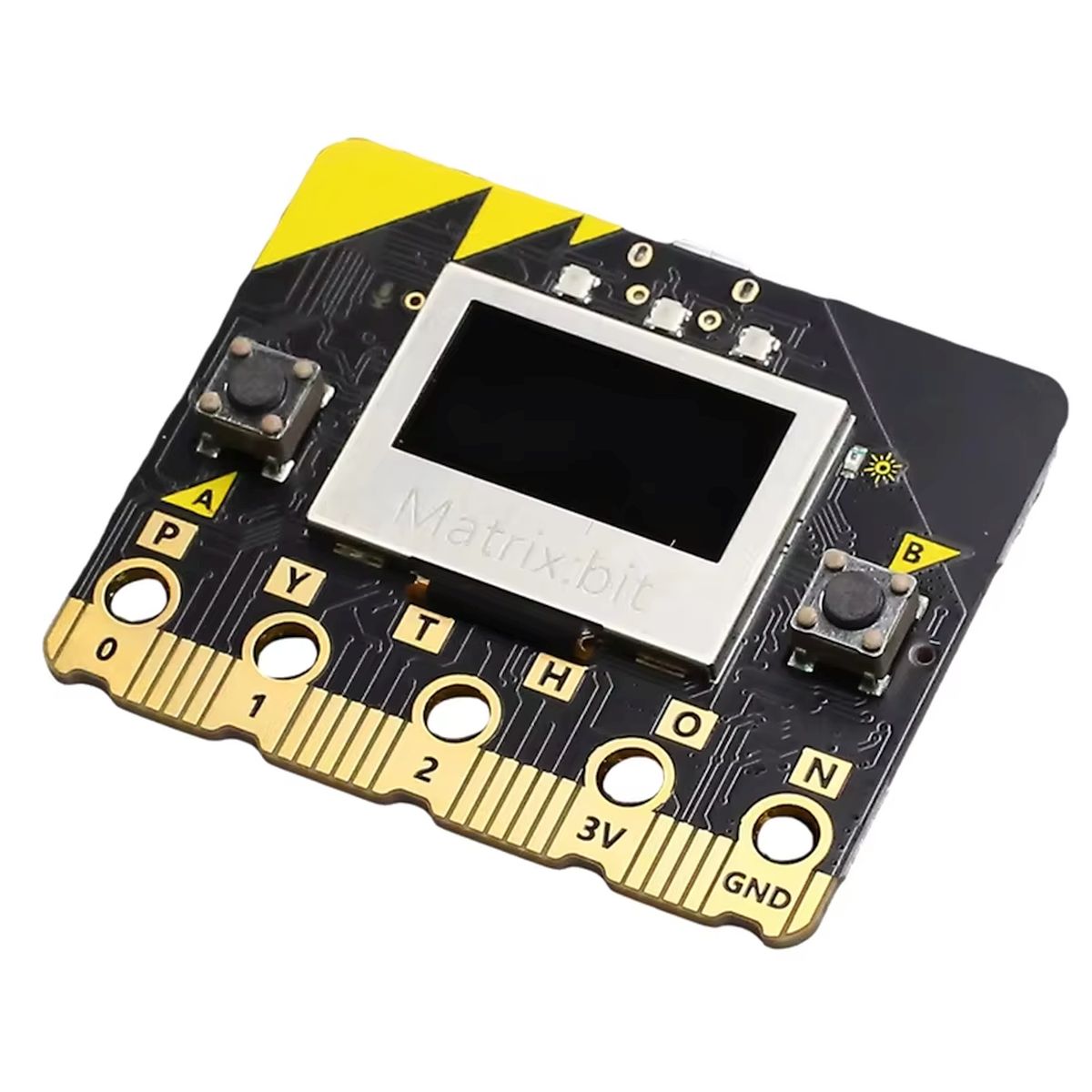

A Matrix:bit V2.0 fejlesztőpanel egy ESP32 alapú, sok beépített perifériával szerelt oktatási és prototípus panel. Nem csak egy általános ESP32 vezérlőlapról van szó: a panelen 0,96″ OLED kijelző, gyorsulásmérő és giroszkóp, elektronikus iránytű, fényérzékelő, mikrofon, buzzer, két programgomb, RGB LED-ek, hőmérséklet- és Hall-szenzor is található. Emiatt olyan kísérletekhez használható jól, ahol a programozás mellett azonnal szükség van visszajelzésre, mérésre, kijelzésre vagy egyszerű felhasználói kezelőfelületre.

A Matrix:bit V2.0 fejlesztőpanel azoknál a projekteknél kényelmes kiindulópont, ahol külön modulok összekötése helyett egy kész, egyben kezelhető ESP32-es alaplapról szeretnél indulni. A beépített OLED alkalmas állapotüzenetek, mérési értékek vagy hibakeresési információk megjelenítésére, az IMU és a magnetométer mozgás-, dőlés- és irányérzékelős feladatokhoz használható, a buzzer és az RGB LED-ek pedig gyors hang- és fényvisszajelzést adnak. A WiFi és BLE kapcsolat miatt IoT jellegű, vezeték nélküli kísérletekhez is bevethető.

A panel C++, Python és Mind+ grafikus programozási környezetben használható, ezért kezdő oktatási feladatoktól haladóbb ESP32 prototípusokig több szinten is beilleszthető. A 26 csatornás I/O kivezetés micro:bit élcsatlakozóval kompatibilis kialakítású, így bővítésekhez, külső szenzorokhoz és kísérleti áramkörökhöz is ad csatlakozási lehetőséget.

A Matrix:bit V2.0 fejlesztőpanel jó választás tanulóprojektekhez, STEM foglalkozásokhoz, mozgásérzékelős vezérlésekhez, kis kijelzős IoT eszközökhöz és gyors ESP32 prototípusokhoz. Itt a fő előny a sok beépített funkció és a gyors kísérletezés, a fő korlát pedig az, hogy a bekötési adatokat a projekt elején ellenőrizni kell!

Mire való ez a panel?

Sok ESP32 fejlesztőpanel csak a mikrokontrollert és a táp/programozó részt adja. A Matrix:bit V2.0 fejlesztőpanel ennél inkább egy tanuló- és kísérleti központ: van rajta kijelző, mozgásérzékelés, iránytű, fényérzékelés, hangjelzés, mikrofon, gombok és RGB visszajelzés is.

Ez főleg akkor jó felépítés, ha a cél nem egy végleges ipari készülék megépítése első lépésben, hanem a programlogika, a szenzorolvasás, a kijelzés és a vezeték nélküli kommunikáció kipróbálása. Egy kezdő projektben kevesebb a külön modul, kevesebb a kontakthiba, haladóbb feladatnál pedig gyorsabb a szoftveres kísérletezés.

Azaz a Matrix:bit V2.0 fejlesztőpanel egy ESP32 alapú, OLED kijelzős, szenzorokkal és micro:bit kompatibilis élcsatlakozóval szerelt oktatási fejlesztőpanel C++, Python és Mind+ programozáshoz.

Felépítés és bekötés a gyakorlatban

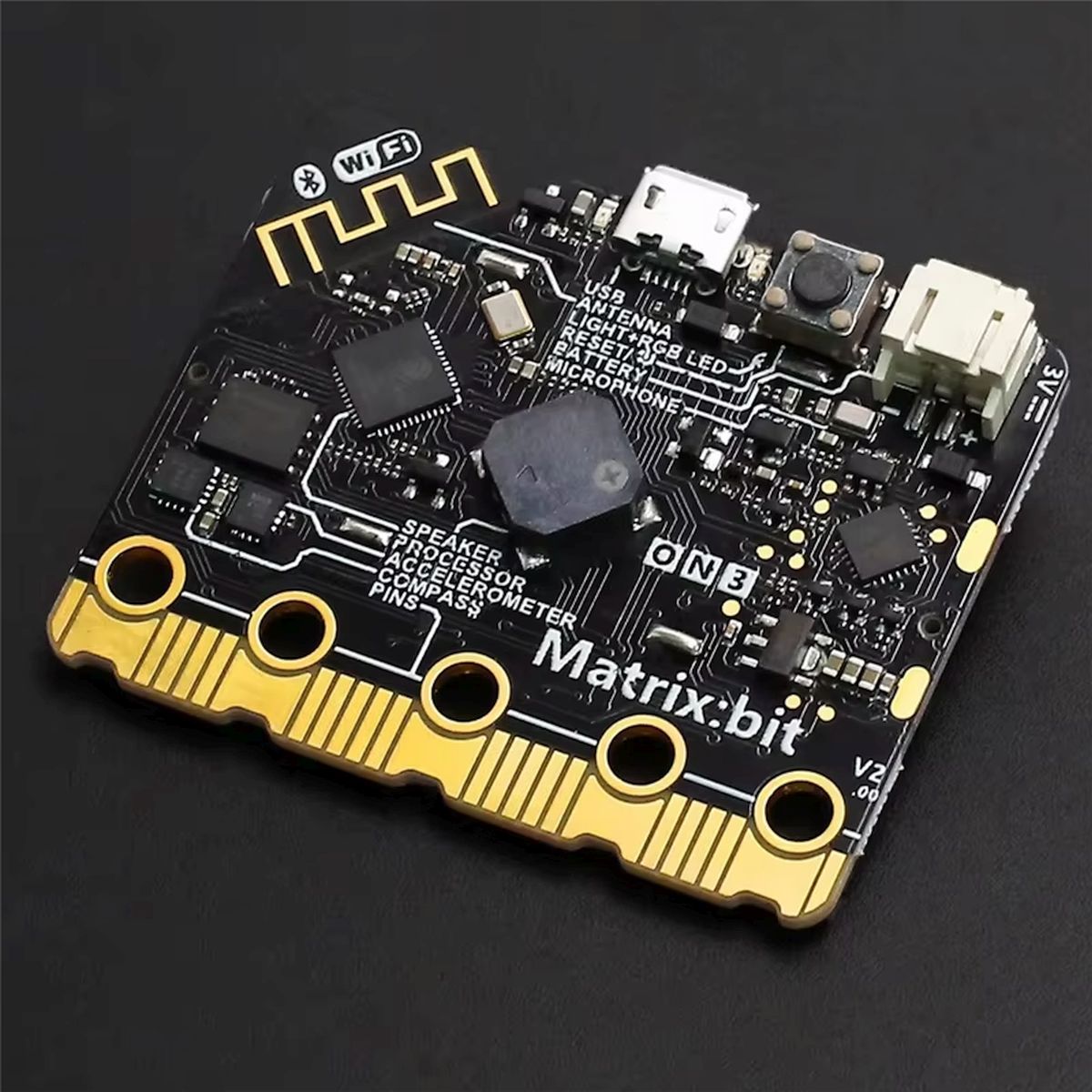

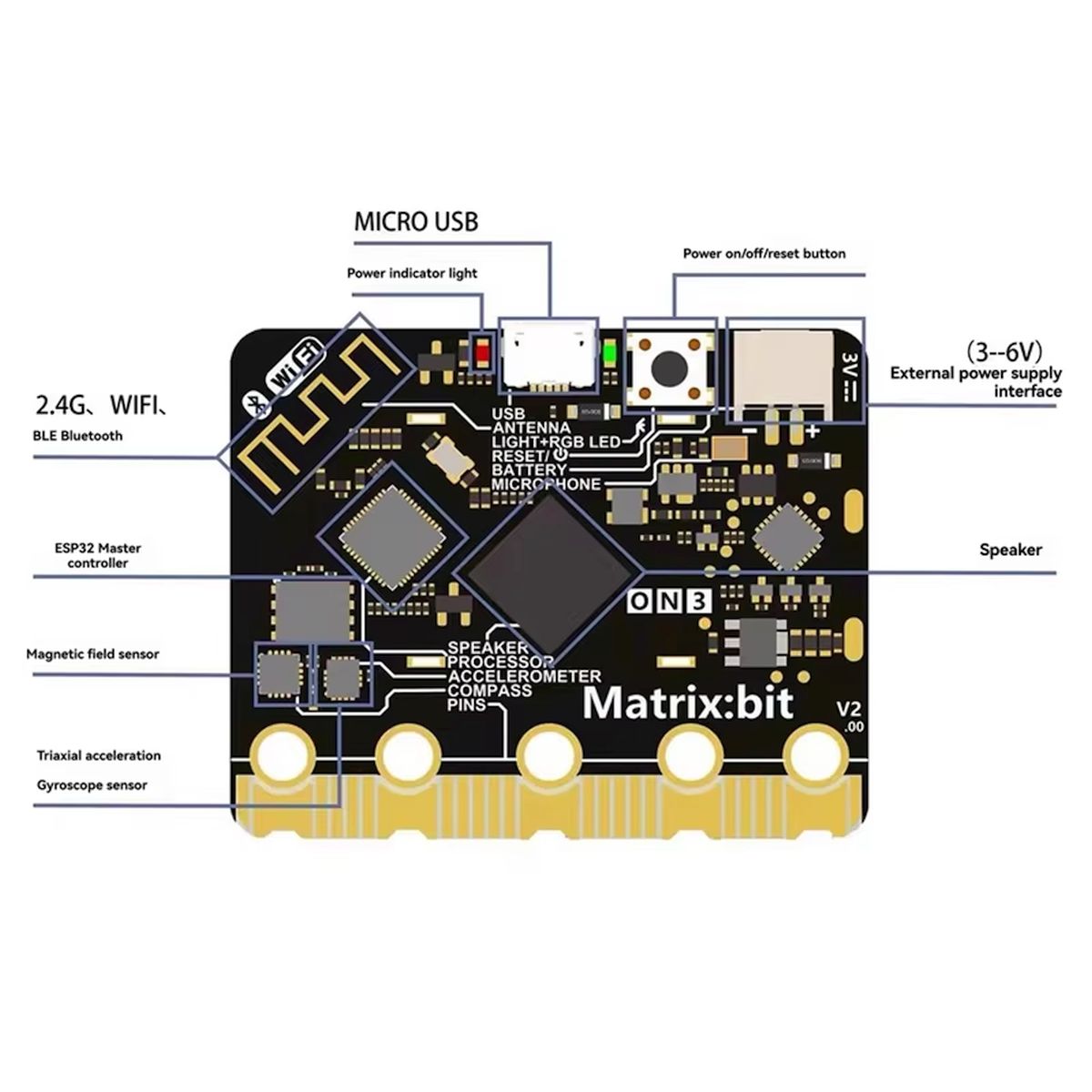

A Matrix:bit V2.0 fejlesztőpanel központja az ESP32, amely a beépített perifériákat részben közvetlen GPIO-n, részben I2C buszon éri el. A panelen lévő OLED, IMU és magnetométer közös I2C buszon dolgozik, a busz SDA lába GPIO23, az SCL lába GPIO22.

A beépített perifériák közül a buzzer és a NeoPixel RGB LED közvetlen GPIO vezérlésű. A két programgomb GPIO0 és GPIO2 lábra került, ami ESP32-nél nem mellékes: ezek indításkor boot módot is befolyásolhatnak. Emiatt reset vagy bekapcsolás közben ne tartsd nyomva őket, amíg nem tudod pontosan, mit vár a panel firmware-e.

A külső szenzorokat és kiegészítőket a bővítő I/O-n keresztül érdemes kötni, de a közös I2C busz miatt előtte mindig ellenőrizni kell, hogy nincs-e címütközés a 0x3C, 0x6B vagy 0x30 címekkel. A panel 3,3 V logikájú ESP32 rendszerként kezelendő, ezért 5 V-os jelet közvetlenül ne köss az I/O lábakra.

Mire használható?

• Mozgásérzékelős játékvezérlő vagy döntésérzékelő prototípus készítésére.
• OLED kijelzős WiFi állapotjelző, szenzor-monitor vagy kis adatnaplózó alapjaként.
• Elektronikus iránytűs, tájolásos vagy mozgásirány-figyelő kísérletekhez.
• Mind+ grafikus programozási oktatáshoz, ahol a hardver azonnal ad gombot, kijelzőt és visszajelzést.
• Python vagy C++ alapú ESP32 tanulóprojektekhez, ahol I2C, GPIO, buzzer és RGB LED kezelés is előkerül.
• Egyszerű IoT demonstrációhoz WiFi vagy BLE kommunikációval.
• STEM foglalkozáson szenzoros mérés, kijelzés és eseményvezérelt programozás bemutatására.
• Micro:bit jellegű bővítőcsatlakozós kísérletekhez, ha az ESP32 teljesítménye és WiFi/BLE képessége is kell.

Kompatibilitás és első indítás

A Matrix:bit V2.0 fejlesztőpanel C++, Python és Mind+ környezetben használható a forgalmazói adat szerint. Arduino IDE vagy PlatformIO használata is elképzelhető ESP32 alapon, de a beépített perifériákhoz külön könyvtárakat és helyes pinbeállítást kell megadni. A panel nem helyettesít egy hivatalos BBC micro:bit lapot: a mechanikai élcsatlakozó-kompatibilitás nem jelenti azt, hogy a micro:bit szoftverek változtatás nélkül futnak rajta.

Vásárlás előtt ezeket nézd meg

A Matrix:bit V2.0 fejlesztőpanel kiválasztásánál nem csak az ESP32 processzort érdemes nézni. Ennél a panelnél a beépített perifériák is ugyanannyira számít.

Ellenőrizd rendelés előtt:

• Szükséged van-e a beépített OLED-re, IMU-ra, iránytűre, mikrofonra és RGB LED-ekre, vagy elég egy egyszerű ESP32 DevKit.
• A használt oktatási környezet tényleg támogatja-e a Matrix:bit V2.0 fejlesztőpanel perifériáit.
• A külső bővítők nem ütköznek-e az I2C címekkel.
• A GPIO0 és GPIO2 gombként való használata nem zavarja-e a saját firmware indítási logikáját.
• A micro:bit élcsatlakozós kiegészítők elektromos elvárásai illeszkednek-e az ESP32 3,3 V-os rendszeréhez.

Mikor nem ajánlott ezt használni?

• Ne ezt válaszd, ha ipari környezetbe, hosszú távon karbantartott sorozattermékbe keresel dokumentált vezérlőpanelt.
• Ne ezt válaszd, ha csak egy olcsó, általános ESP32 panel kell, és a beépített szenzorokat nem használnád.
• Ne ezt válaszd, ha a micro:bit ökoszisztéma programjait változtatás nélkül szeretnéd futtatni.
• Ne ezt válaszd, ha 5 V-os perifériákat szeretnél közvetlenül, szintillesztés nélkül rákötni.
• Ne ezt válaszd, ha a GPIO0 vagy GPIO2 lábakat saját áramkörrel fixen húznád, mert ez indítási hibákat okozhat.

Műhelytitok

A GPIO0-ra kötött A gomb és a GPIO2-re kötött B gomb elsőre csak két kényelmes nyomógombnak tűnik, de ESP32-nél ezek indításkor mást is jelentenek. Ha a panel néha nem indul, vagy programozási módba ragad, az első próba legyen az, hogy resetkor semmi nincs nyomva, és a külső bővítők sem húzzák ezeket a lábakat rossz szintre.

Műszaki jellemzők

Dokumentáció

• Matrix:bit V2.0 termékoldal – YFRobot
• Matrix:bit V2.0 termékoldal Thanksbuyer
• QMI8658C Datasheet QST – Corporation
• MMC5603NJ Datasheet – MEMSIC

Csomag

• 1 db Matrix:bit V2.0 fejlesztőpanel
• 1 db USB adatkábel (microUSB)
