Leírás

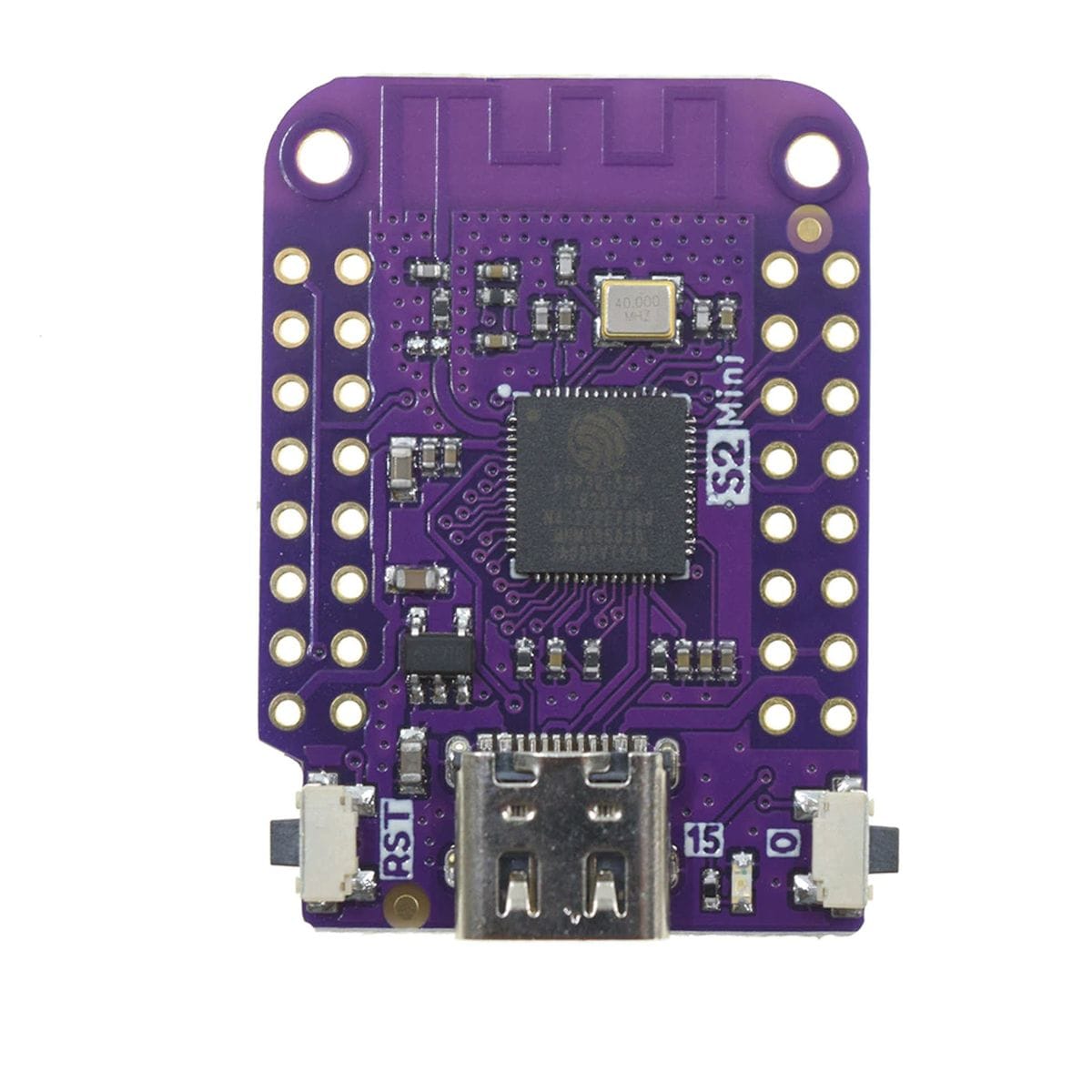

A ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) egy kisméretű, D1 mini formátumú Wi-Fi fejlesztőpanel ESP32-S2FN4R2 vezérlővel. Akkor kerül jó helyre, amikor egy ESP8266 D1 mini méretvilágához közeli panel kell, de több memória, natív USB és ESP32-S2 környezet szükséges.
A panel 4 MB flash és 2 MB PSRAM memóriával dolgozik, ezért olyan projektekben is használható, ahol a firmware mellett puffer, webes felület, állapotkezelés vagy nagyobb adatstruktúra is az alkalmazás része. USB-C csatlakozója tápellátásra és programozásra is szolgál, így fejlesztés közben nem kell külön USB-TTL illesztőt beiktatni.
A ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) 3,3 V logikai szintű panel. Ez a beépítésnél döntő adat: 5 V-os szenzor, relémodul vagy kijelző csak megfelelő illesztéssel kapcsolható hozzá. A D1 mini kialakítás fizikai előny, de a régi ESP8266 D1 mini shield-eknél a lábkiosztás és a használt periféria funkciója is számít.
Az első komoly korlát: az ESP32-S2 Wi-Fi vezérlő, nem Bluetooth-os panel. Ha Bluetooth, BLE vagy kétmagos ESP32 feladat kell, más ESP32 változat lesz a megfelelő.
Mikor vedd elő?
A ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) olyan vezérlőpanel, amely Wi-Fi kapcsolatra, helyi feldolgozásra és USB-n keresztüli fejlesztésre épülő projektek központi egysége lehet. Mérete miatt próbapaneles, oktatási, műhelyes és beépített prototípus feladatoknál is jól kezelhető.
Egy mondatban: a ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) egy ESP32-S2FN4R2 alapú, USB-C-s, D1 mini formátumú Wi-Fi fejlesztőpanel 4 MB flash és 2 MB PSRAM memóriával.
A termék nem egyszerű ESP8266 D1 mini csere minden helyzetben. A forma közeli, a logikai szint 3,3 V, a programozási környezet ESP32-S2, a perifériák kiosztása pedig projektfüggő.
Így működik a gyakorlatban
A panel magja az ESP32-S2FN4R2 vezérlő. Ez egy Xtensa LX7 magos ESP32-S2 chip, amely Wi-Fi kapcsolattal, natív USB-OTG támogatással, 4 MB integrált flash memóriával és 2 MB PSRAM-mal ad alapot a projekthez.
Az USB-C csatlakozó a fejlesztési munkát egyszerűsíti: a panel tápot kap, soros kommunikációt ad, és programozható a támogatott fejlesztői környezetekből. Arduino, ESP-IDF, MicroPython és CircuitPython projektekhez is használható.
A 2,54 mm-es raszterű kivezetések miatt a ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) próbapanelen és forrasztott prototípusban is kezelhető. A csatlakozósorokat a végleges mechanikai elrendezéshez kell igazítani: breadboardhoz, alaplaphoz vagy D1 mini shield rendszerhez más-más beültetési irány lehet kényelmes.
Mikor érdemes használni?
- Wi-Fi-s szenzorcsomópont építéséhez, ahol a vezérlő webes felületen vagy hálózati protokollon kommunikál.
- ESPHome alapú okosotthon kísérletekhez, amikor kisméretű ESP32-S2 panel kell.
- MicroPython vagy CircuitPython oktatási feladatokhoz, ahol fontos az USB-C és a kompakt méret.
- LED-es, kijelzős vagy interaktív installációkhoz, ahol a plusz PSRAM pufferelésnél és állapotkezelésnél hasznos.
- D1 mini méretvilágú prototípusokhoz, amikor a régi ESP8266 panel helyett ESP32-S2 környezet kell.
- Hálózati adatgyűjtő vagy MQTT-s eszköz alapjaként, 2,4 GHz-es Wi-Fi kapcsolattal.
- Műhelyes tesztpanelként, amikor több példányban kell gyorsan programozható, USB-C-s ESP32-S2 alap.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 3,3 V-os logikai szintű eszközt kötsz rá? | Az 5 V-os jel közvetlen bekötése károsíthatja a vezérlőt vagy hibás működést okozhat. |
| USB-C adatképes kábelt használsz? | Csak töltésre való kábellel a panel tápot kaphat, de a programozás és a soros kapcsolat nem indul el. |
| ESP32-S2 környezetet választasz a fejlesztőprogramban? | Rossz boardprofilnál hibás lehet a feltöltés, a PSRAM-kezelés vagy az USB soros kapcsolat. |
| D1 mini shield-et csatlakoztatsz? | A fizikai illeszkedés nem jelenti automatikusan azt, hogy minden láb ugyanazt a funkciót adja. |
| Windows alatt használod? | A termék Windows 10 vagy újabb környezethez illik az USB illesztés miatt. |
| Külső tápról járatod? | A tápfeszültség bekötését és a közös GND-t a panel 3,3 V-os logikájához kell igazítani. |
Ezekre figyelj
A ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) kiválasztásánál a legfontosabb kérdés nem csak az, hogy ESP32 legyen. Az ESP32-S2 egy meghatározott chipcsalád: Wi-Fi-s, natív USB-s, de nem Bluetooth-os.
A D1 mini kialakítás akkor előny, ha a mechanikai méret és a kiegészítő panelek világa fontos. Régi ESP8266 D1 mini projektnél a szoftver, a lábkiosztás és a perifériafunkciók átvezetése külön munkát jelenthet.
A 2 MB PSRAM akkor számít, ha a projekt több memóriát igényel: webes felület, nagyobb JSON kezelés, grafikus puffer, hálózati adatkezelés vagy összetettebb firmware esetén. Egyszerű villogtatásra, relékapcsolásra vagy alap szenzorolvasásra a PSRAM nem döntő paraméter.
Fontos korlátok, amikkel számolni kell
Ne ezt válaszd, ha
- Bluetooth vagy BLE kapcsolat kell, mert a ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) Wi-Fi alapú ESP32-S2 panel.
- 5 V-os logikai szintű vezérlőt keresel, mert a panel I/O oldala 3,3 V-os.
- egy régi ESP8266 D1 mini projektet minden módosítás nélkül akarsz átvenni.
- a csatlakoztatott shield pontos pinfunkciója nincs összhangban az ESP32-S2 kiosztásával.
- Windows 7 vagy Windows 8 alatt kell biztos USB fejlesztői környezet.
- nagy áramú terhelést közvetlenül a GPIO-ról akarsz meghajtani.
Egy apró tipp a gyakorlatból
D1 mini méretű panelnél könnyű csak a formát nézni, de a projektet végül a pinfunkciók döntik el. A ESP32/S2 Mini WiFi-Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB-C) használatánál a csatlakozósor beforrasztása előtt érdemes fejben végigvinni, hogy breadboard, shield vagy végleges alaplap lesz-e a cél, mert a tüskesor iránya később bosszantó mechanikai kötöttséggé válhat.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | Wi-Fi fejlesztőpanel |
| Chip: | ESP32-S2FN4R2 |
| CPU: | Xtensa LX7, single-core, max. 240 MHz |
| Flash memória: | 4 MB QSPI |
| PSRAM: | 2 MB |
| Tápfeszültség USB-ről: | 5 V |
| ESP32 tápoldal: | 3,3 V |
| Logikai szint: | 3,3 V LVTTL |
| USB csatlakozó: | USB-C |
| USB funkció: | natív USB-OTG, USB-n keresztüli soros kapcsolat |
| Wi-Fi: | 802.11b/g/n, 2,4 GHz |
| Bluetooth: | nincs |
| Digitális I/O: | 27 |
| Perifériák: | ADC, DAC, I2C, SPI, UART, USB OTG |
| Antenna: | beépített PCB antenna |
| Kialakítás: | D1 mini formátum |
| Raszter: | 2,54 mm |
| Méret: | 34,3 × 25,4 mm |
| Tömeg: | 2,4 g |
| Működési hőmérséklet: | -40 °C…85 °C |
| Fejlesztői környezet: | Arduino, ESP-IDF, MicroPython, CircuitPython |
| Windows támogatás: | Windows 10 vagy újabb |
Dokumentáció

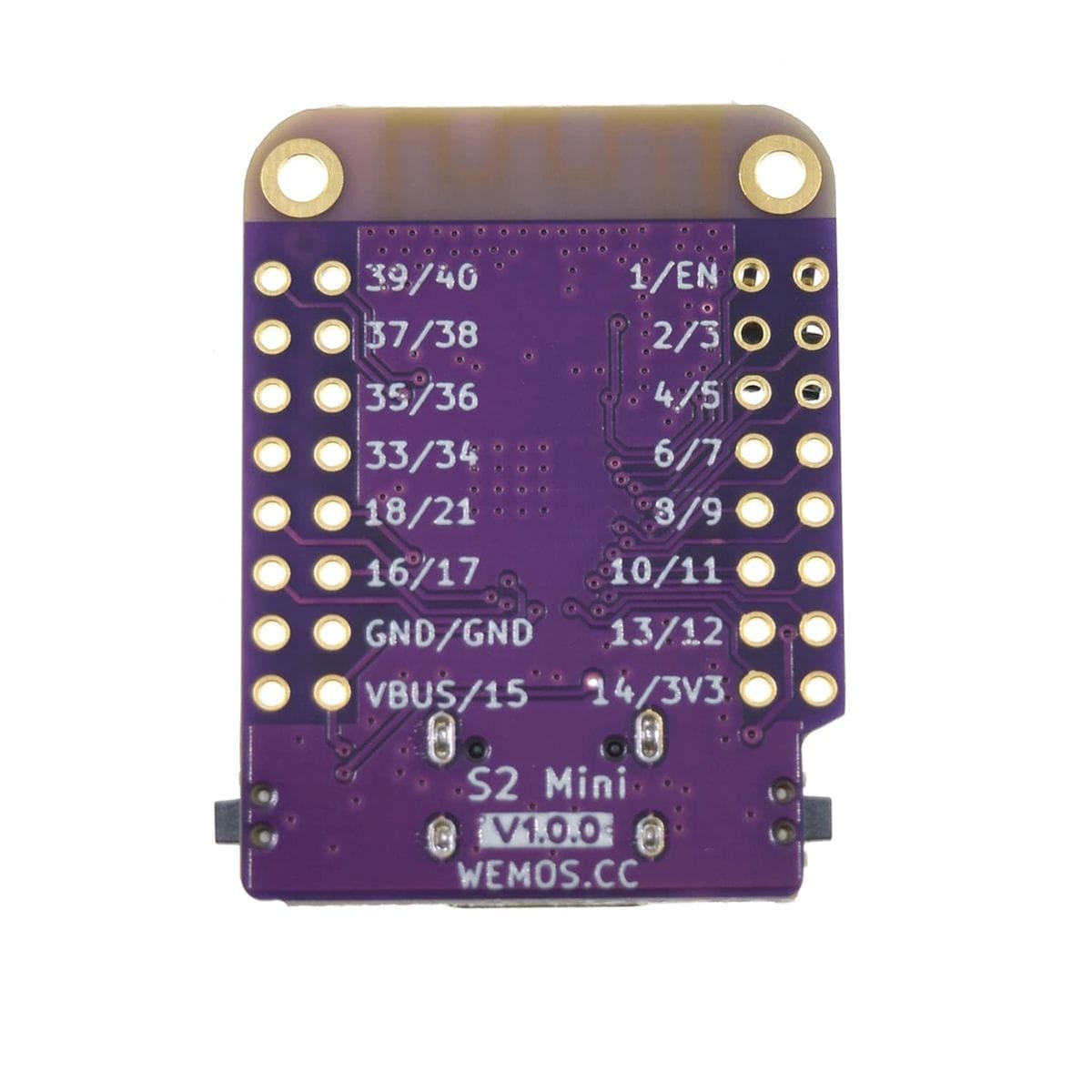

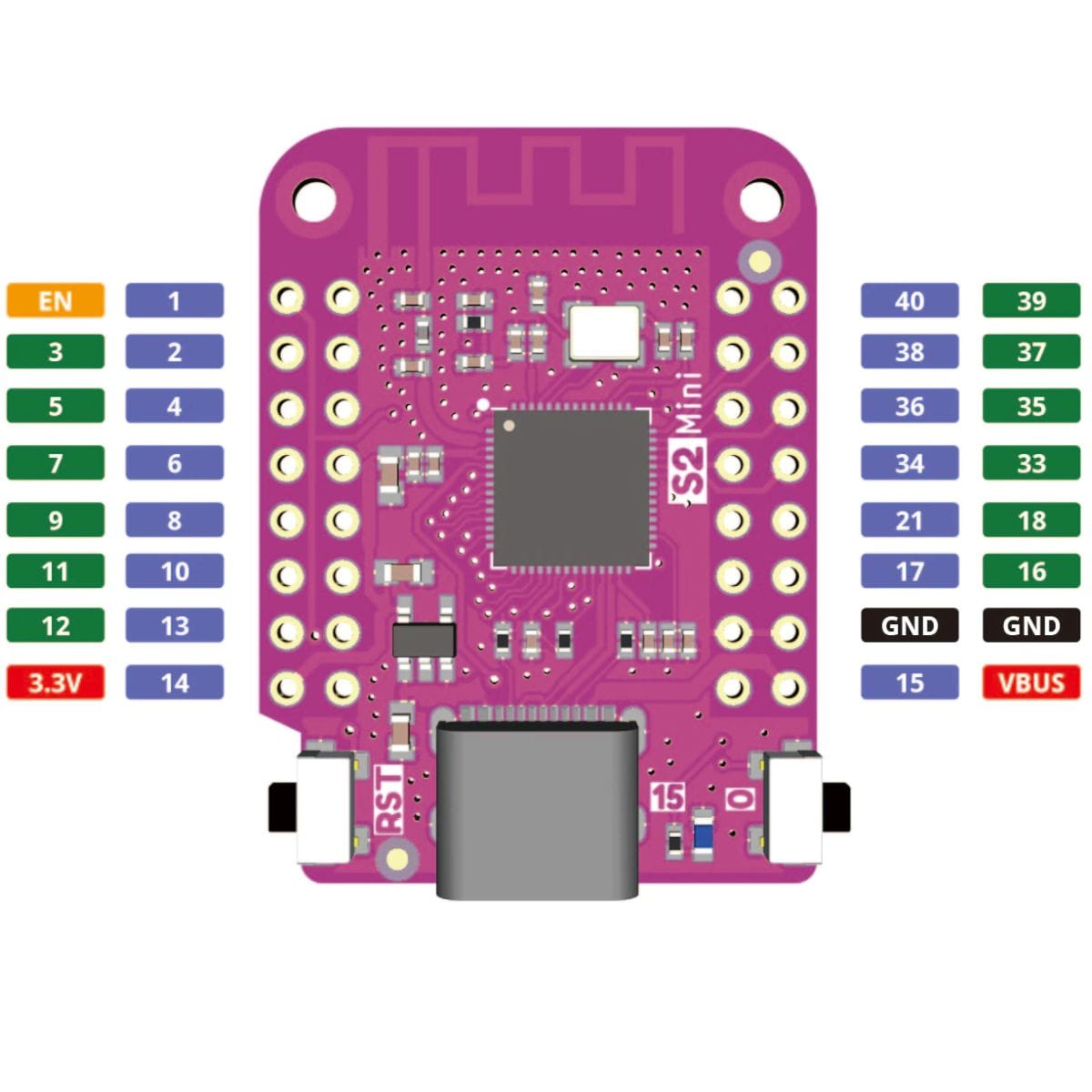

- Lábkiosztás: Szitázva a fejlesztőkészleten / gyártói oldalon elérhető
- Wemos S2 Mini v1.0.0 dokumentáció [Wemos]
- Serial kapcsolat és USB-OTG útmutató [Espressif Docs]
- ESP32 S2 gyártói honlap
- Gyártói honlap (LoLin)
- ESP Journal – cikkek, best practice anyagok [Espressif blog]

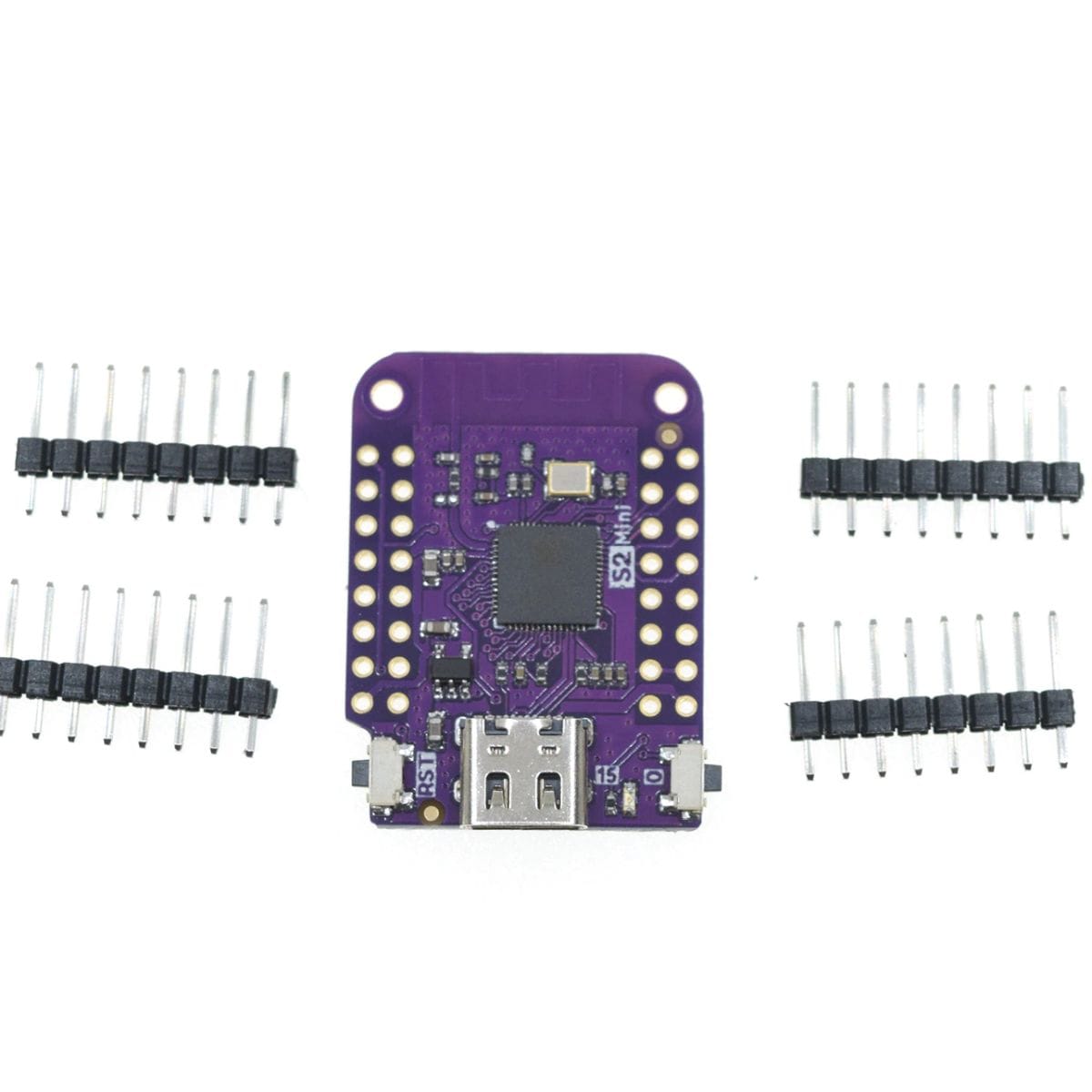

Csomag
- 1× D1 mini ESP32-S2 mini modul
- 4× tüskesor csatlakozó
