Leírás

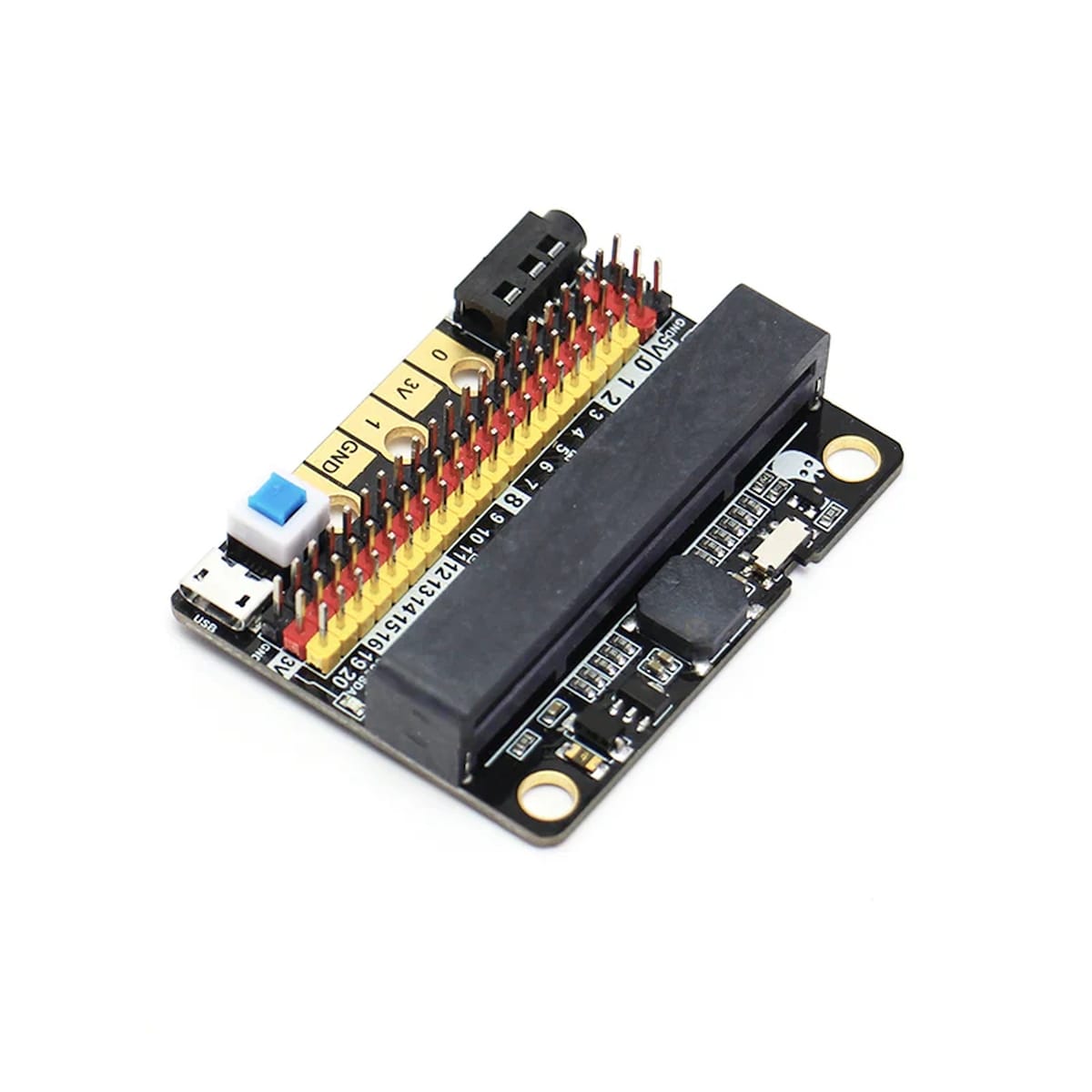

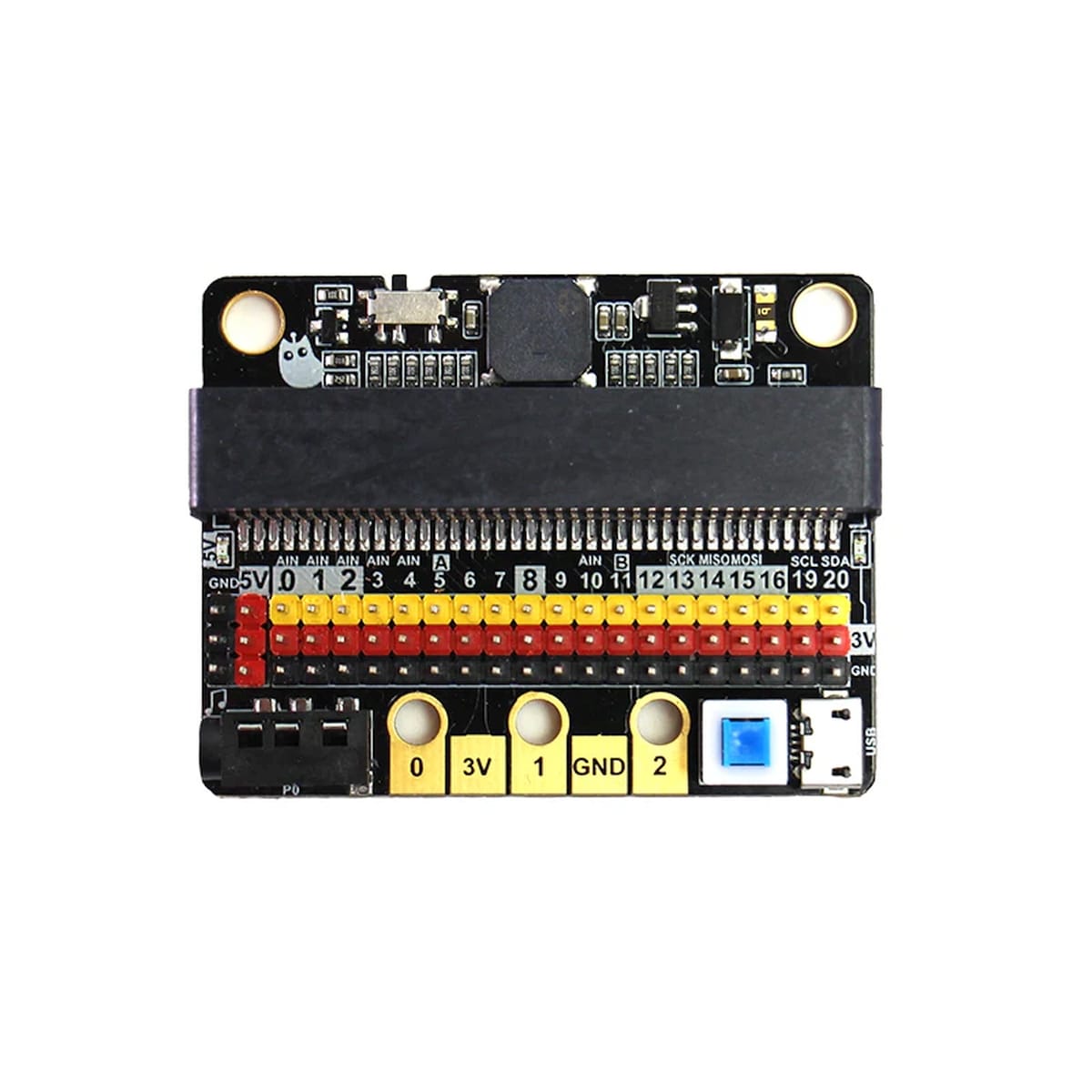

Amíg egy micro:bithez csak egy LED-et vagy egy egyszerű érzékelőt kötsz, az élcsatlakozó még kezelhető. Két-három külső egységnél már előkerülnek a krokodilcsipeszek, átalakítók és egymás mellett futó vezetékek. A Micro:bit IOBIT V2 bővítőpanel ezt teszi rendezettebbé: a micro:bit kivezetéseit 3 pólusú csatlakozókra vezeti ki, külön tápvonalakat ad, és helyet biztosít a gyakran használt P0-P20 kapcsolatoknak.
A V2-es változat egyik fontos része az 5 V-os külső tápellátás. A microUSB bemenetre 5 V kapcsolható, legfeljebb 1 A-es áramkerettel, így 5 V-ról működő szenzor és kisebb szervo is bekerülhet a kapcsolásba. Ha csak maga a micro:bit táplálja a bővítőt, jóval kisebb terheléssel kell számolni. A nagyobb szervók és DC motorok számára ez továbbra sem motorvezérlő.

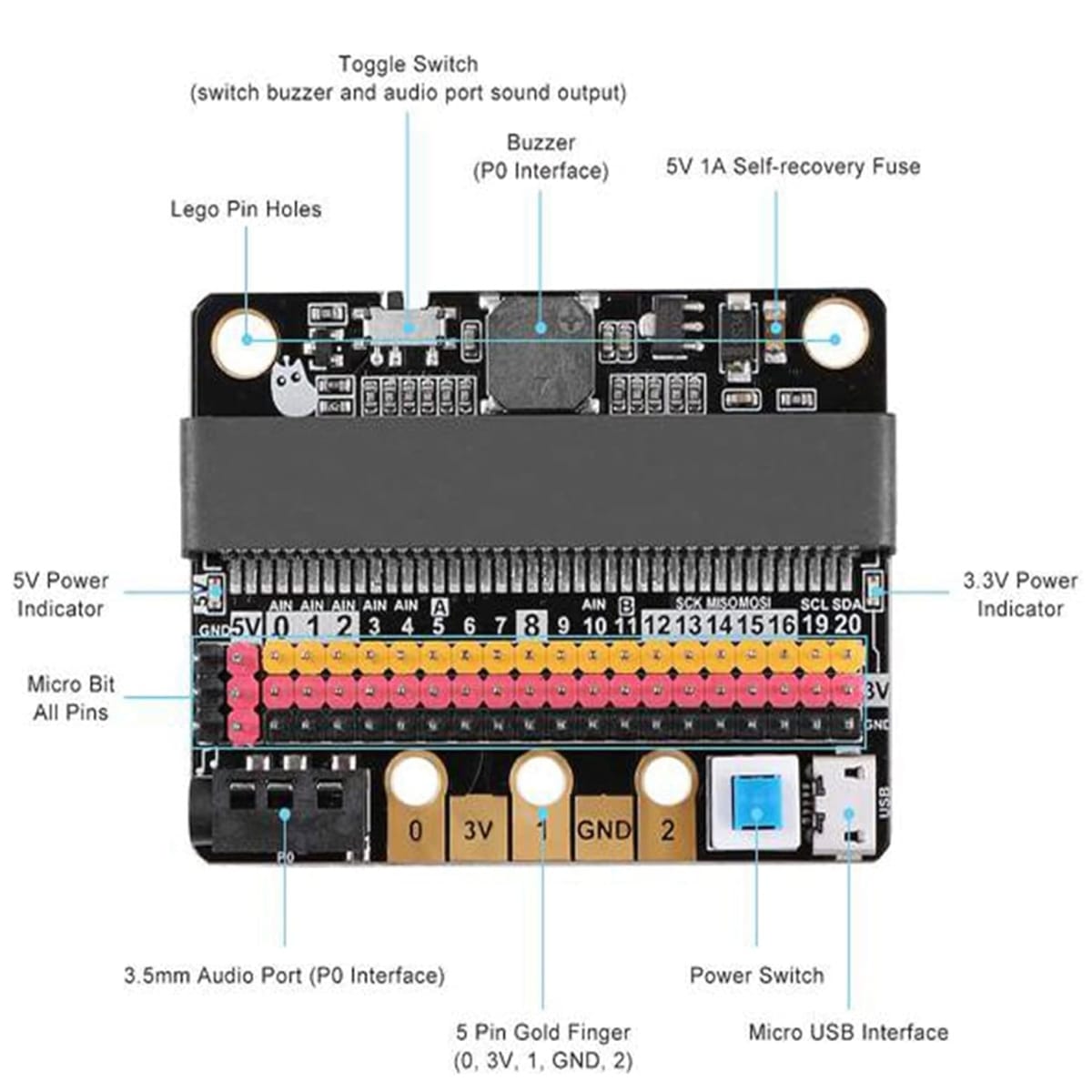

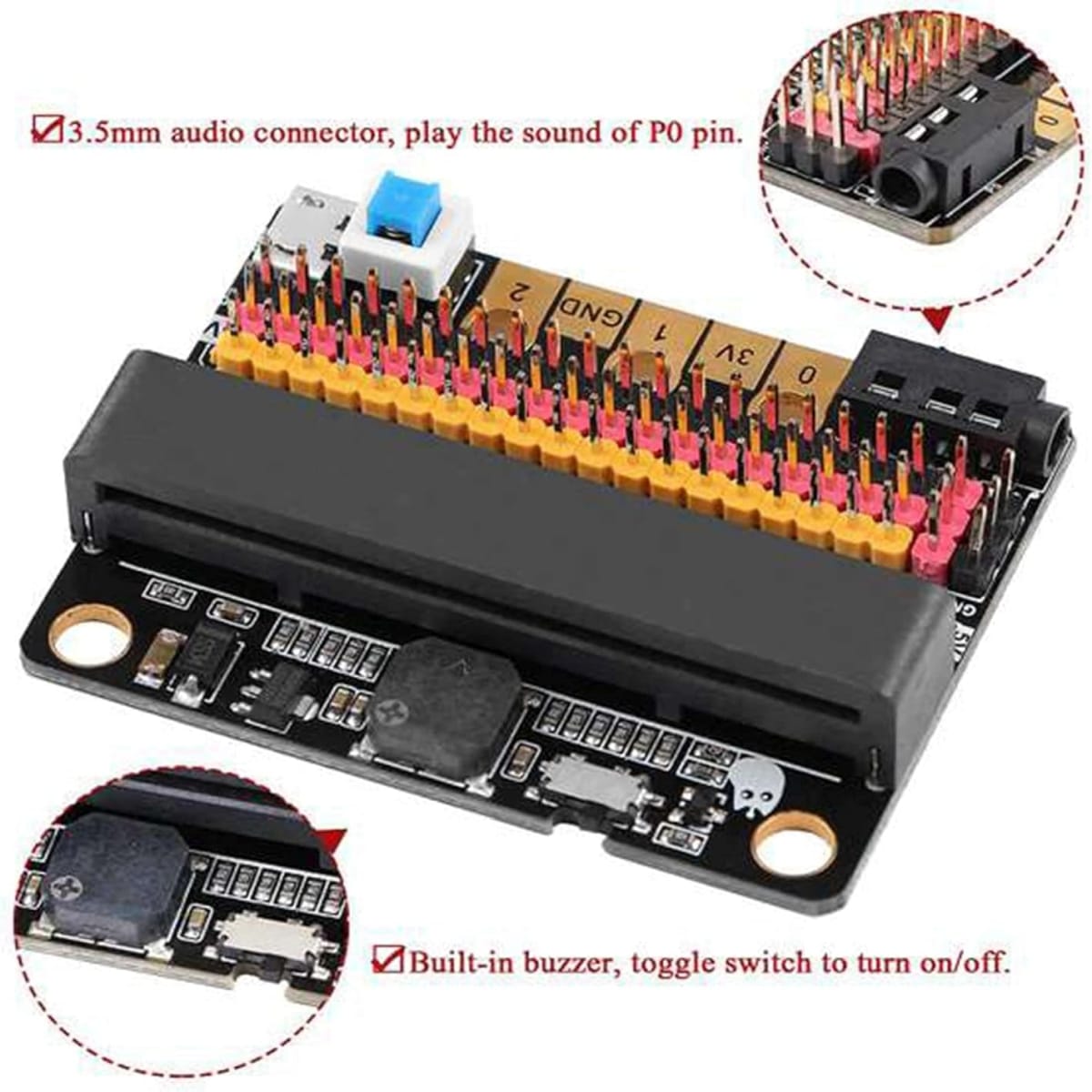

A Micro:bit IOBIT V2 bővítőpanel beépített zümmögőt és 3,5 mm-es audio csatlakozót is kapott, mindkettő a P0 környezetéhez kapcsolódik. A P0 normál bemenetként vagy kimenetként is használható, ilyenkor a zümmögőt a kapcsolójával le kell választani. P19 és P20 ezen a panelen az I2C buszhoz tartozik.
Hol van ez a micro:bit mellett?
A Micro:bit IOBIT V2 bővítőpanel elsősorban csatlakozó- és tápelosztó felület. Nem vesz át programozási feladatot a micro:bittől, és nincs rajta olyan külön I/O vezérlő, amelyhez saját programkönyvtár kellene. A program továbbra is a micro:biten fut, az IOBIT pedig hozzáférhetőbb formában adja oda a kivezetéseket.
Ez oktatásnál különösen jól látszik. A hárompólusú sorokon a fekete a GND, a piros a táp, a sárga pedig a jel, ezért egy szenzor csatlakozása könnyebben követhető, mint három külön vezetékkel az élcsatlakozó környékén. A nagy P0-P2 körüli érintkezőpontok krokodilcsipesszel is használhatók, a két külső furat pedig LEGO technikai építőelemekkel való rögzítést segíti.
Így működik a bekötés a gyakorlatban

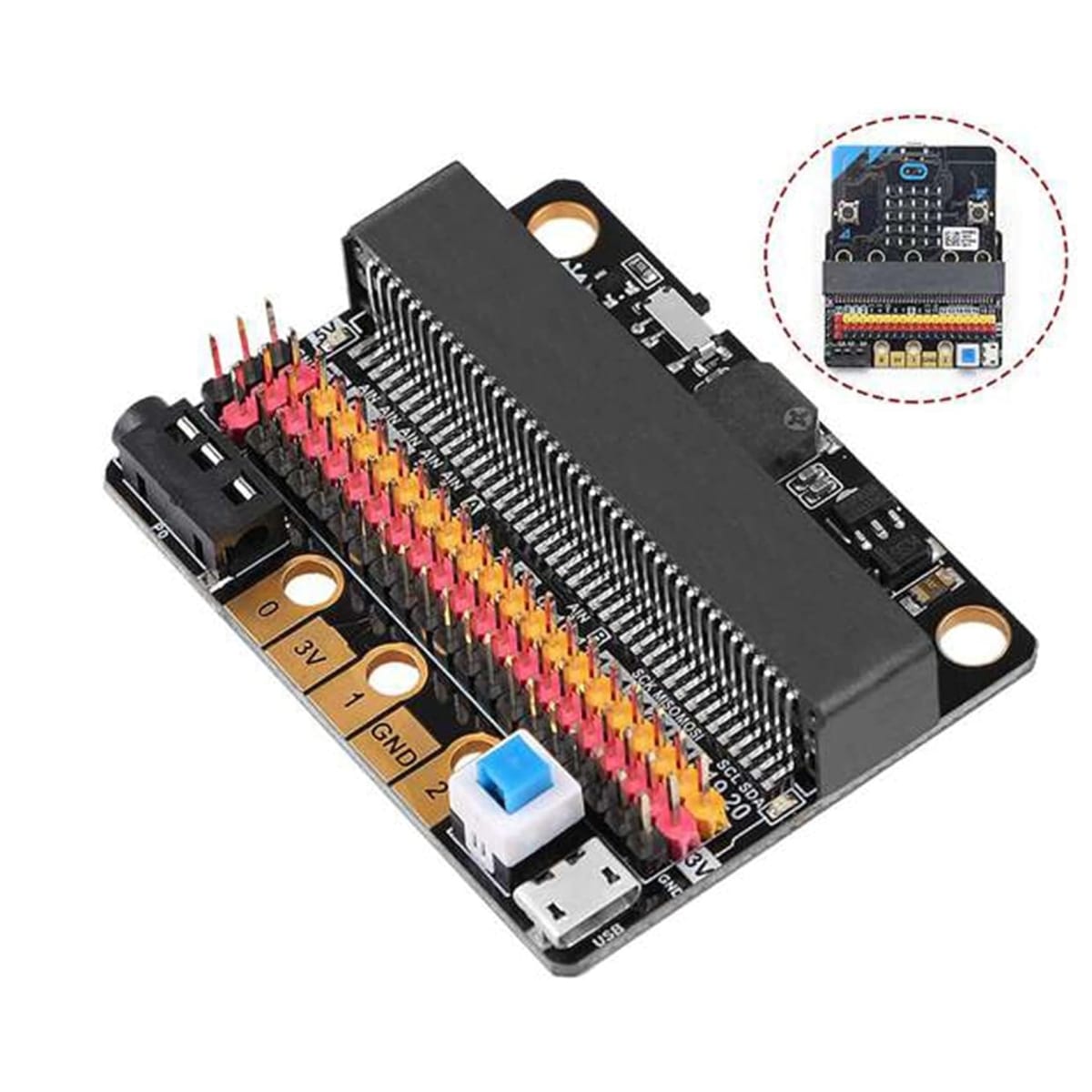

A micro:bit a hosszú élcsatlakozóba kerül. A körülötte lévő 3 pólusú pontokon az adott GPIO jel mellé táp és GND is kerül, így egy háromvezetékes szenzorhoz általában nincs szükség külön tápelosztó sorra.

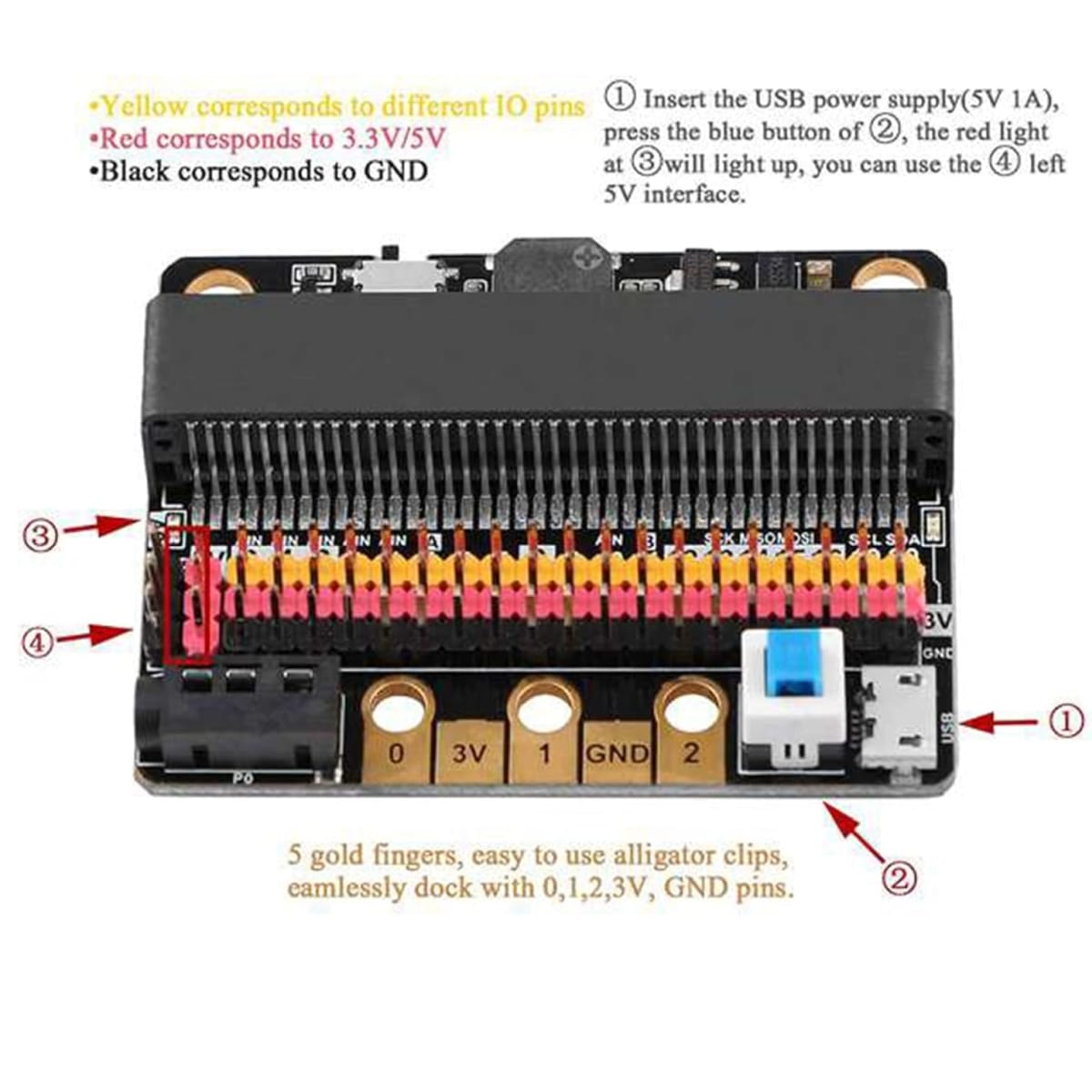

Kisebb fogyasztásnál a rendszer működhet a micro:bit saját táplálásáról. A KittenBot ennél az üzemmódnál 200 mA alatti I/O terhelésre figyelmeztet. Ha 5 V-os periféria vagy több kisebb szervo kerül a kapcsolásba, az IOBIT microUSB bemenetére 5 V-os külső táp adható, majd a kék kapcsolóval bekapcsolható. A külső táplálás felső áramkerete 1 A.
Az 5 V-os tápág és a jelvezeték két külön kérdés. Egy 5 V-ról táplált érzékelő kimeneti jelszintje nem válik automatikusan 3,3 V-ossá. A Micro:bit IOBIT V2 bővítőpanel a micro:bit I/O-it közvetlenül vezeti ki, ezért olyan perifériánál, amely 5 V-os logikai szintet küld vissza, külön jelszint-illesztés szükséges.

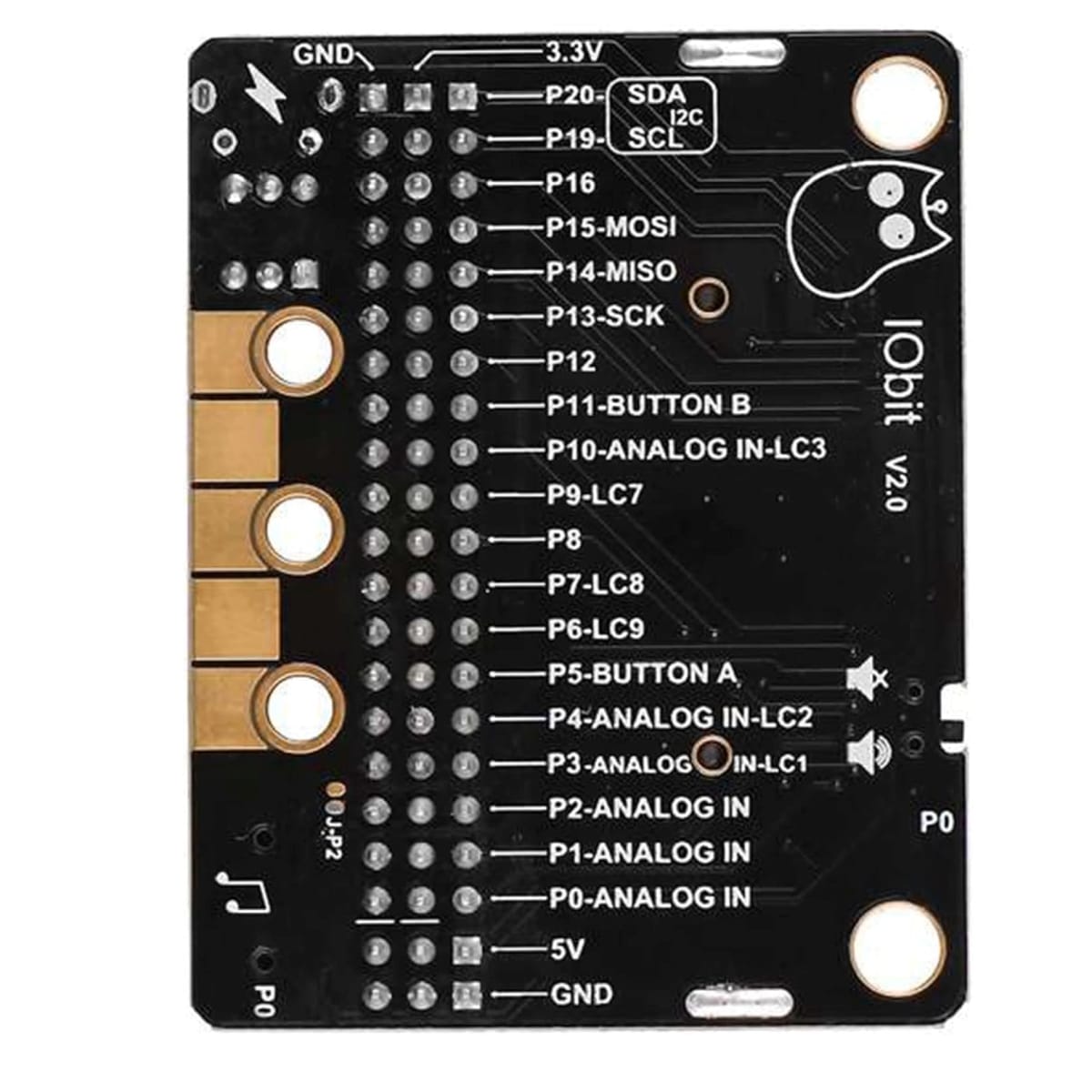

A P0 használatánál a beépített hangkeltőre is gondolni kell. Ha P0-ra egy szenzor vagy más jel kerül, a zümmögő kapcsolóját kikapcsolt állásba kell tenni. P19 és P20 az I2C busz kivezetése, a P3-P11 tartomány több lába pedig a micro:bit LED-mátrixával közös erőforrást használ, ezért ezek programozásakor a kijelző funkciója is beleszólhat a viselkedésbe.
Hol vedd elő?
- Szenzoros micro:bit mérőállomásnál, ahol több háromvezetékes érzékelőt kell rendezett formában bekötni.
- Kis robotnál, ahol egy-két 9 g körüli szervo és néhány szenzor kerül a micro:bit mellé.
- I2C érzékelő vagy kijelző használatakor, amikor a P19/P20 buszt külön szeretnéd elérni.
- Hangjelzéses feladatnál, ahol a beépített zümmögő elég a visszajelzéshez.
- 3,5 mm-es audio csatlakozást használó zenei vagy hangkísérletnél.
- Iskolai vagy szakköri építésnél, ahol a színkódolt hárompólusú csatlakozás könnyebben követhető.
- LEGO-elemekkel összeépített micro:bit modellnél, ahol a panel rögzítőfuratai is használhatók.
- Gyors prototípusnál, ahol P0-P20 között több I/O-t kell elérni anélkül, hogy minden pont krokodilcsipeszes lenne.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 5 V-os perifériát használsz? | A külső microUSB tápról kell biztosítani az 5 V-os ágat; csak a micro:bitről táplálva az 5 V-os modul nem kap megfelelő tápot. |
| Mennyi áramot kér a teljes kapcsolás? | Külső 5 V-os táplálásnál az áramkeret legfeljebb 1 A, ezért a szervók és perifériák fogyasztása összeadódik. |
| Nagy szervót vagy DC motort kötnél rá? | A panel erre nem készült; nagyáramú meghajtáshoz külön motor- vagy szervotáp és megfelelő meghajtófokozat kell. |
| P0-t normál I/O-ként használod? | A beépített zümmögőt le kell választani a kapcsolójával, különben a hangkeltő is terheli és követi a P0 jelet. |
| P19 vagy P20 kell általános GPIO-nak? | Az IOBIT ezen két lábat I2C használatra kezeli, ezért más I/O-t válassz az általános digitális feladathoz. |
| P3-P11 valamelyikét használod? | Ezek között vannak a micro:bit LED-mátrixával megosztott lábak, ezért a kijelző használata ütközhet a külső kapcsolással. |
| 5 V-os tápú szenzor 5 V-os jelet ad vissza? | A bővítő nem végez automatikus logikai szintillesztést, ezért a micro:bit jelbemenetét külön kell illeszteni. |
| A bővítő microUSB csatlakozóját programozásra használnád? | Ez a csatlakozó a bővítő tápellátására szolgál; a programozás a micro:bit saját USB kapcsolatán történik. |
Vásárlás előtt ezekre figyelj
A Micro:bit IOBIT V2 bővítőpanel akkor ad sokat a kapcsoláshoz, ha a micro:bit köré több periféria kerül. Egyetlen egyszerű érzékelőhöz egy kisebb GPIO adapter is elég lehet. Több szenzornál, hangkeltőnél, krokodilcsipeszes feladatnál és kisebb szervóknál már használhatóvá válik a külön tápelosztás és a színkódolt hárompólusú kiosztás.

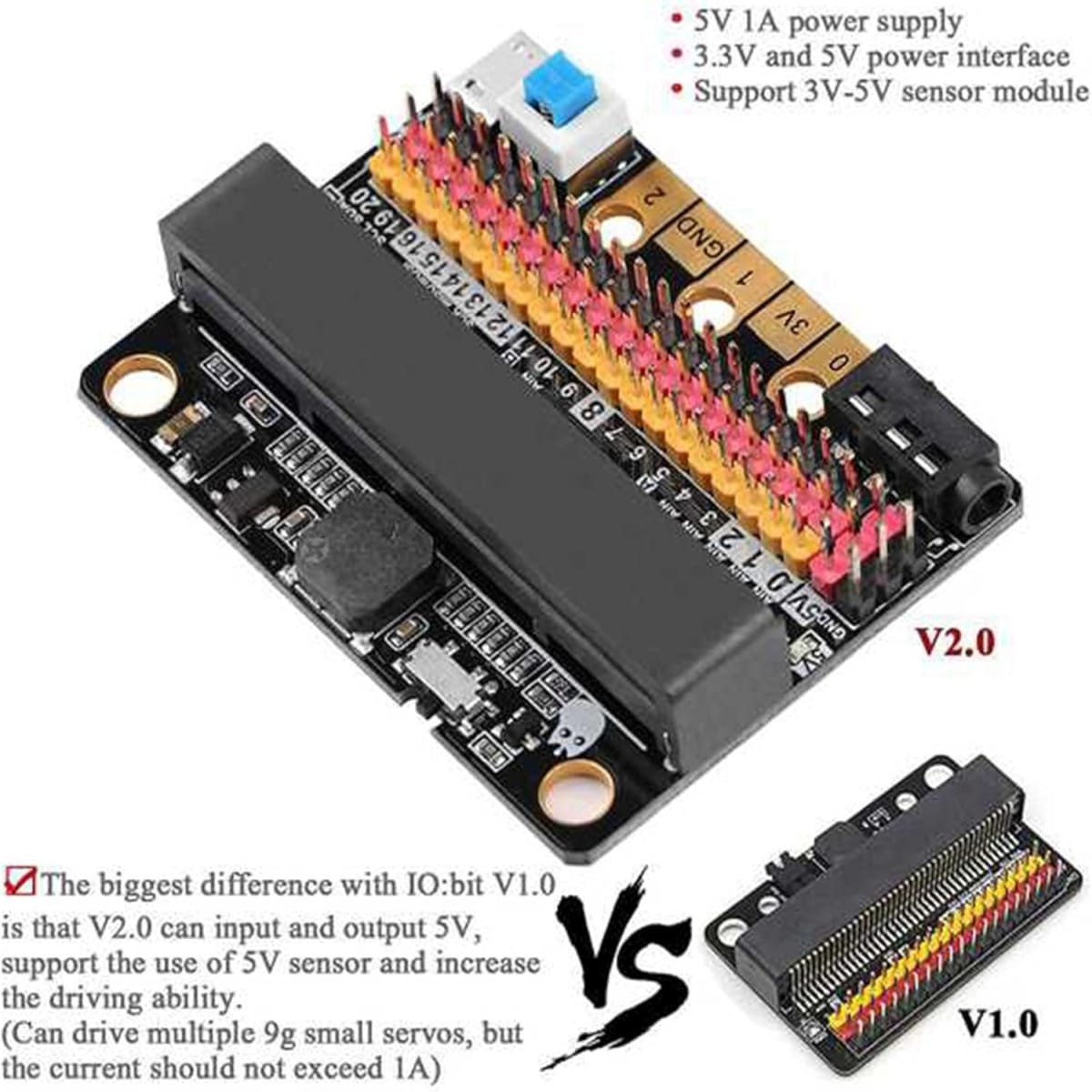

A V2 választásánál az 5 V-os tápág az egyik valódi különbség a korábbi IOBIT V1-hez képest. Ettől a micro:bit GPIO-k elektromos jelszintje nem változik. Ha egy 5 V-os érzékelő adatvezetéke is 5 V-ra húz fel, a kapcsolásnak megfelelő szintillesztést kell tartalmaznia.
A külső USB-táp 1 A-es határa szervóknál gyorsan számító adattá válik. Több kis szervo indulási és terhelési áramát együtt kell kezelni. Nagy szervo, DC motor vagy más nagyáramú fogyasztó esetén már külön meghajtó- és tápmegoldás való a projektbe.
Amikor más megoldást keress
- Ha DC motort vagy nagyáramú szervót szeretnél közvetlenül meghajtani, motorvezérlős micro:bit bővítő szükséges.
- Ha csak néhány GPIO-t kell kivezetni és nincs szükség 5 V tápra, zümmögőre vagy audio csatlakozóra, egy egyszerűbb breakout lap kevesebb fölösleges funkciót visz a kapcsolásba.
- Ha a rendszer teljes fogyasztása meghaladja az 1 A-es külső tápkeretet, külön tápegységet és megfelelő áramelosztást kell használni.
- Ha a periféria 5 V-os logikai jelet ad vissza, az IOBIT önmagában nem oldja meg a jelszint-illesztést.
- Ha P0-ra folyamatosan más funkció kell, a beépített zümmögő csak kikapcsolt állapotban maradhat a panelen.
- Ha több motor és szervo együtt mozog, robotikai motorvezérlő lap jobban illik a feladathoz, mint egy általános I/O kitörés.
Egy részlet, amin sok múlhat
A tápvezetékezést és a jelszinteket kezeld két külön rétegként. A piros vezeték azt mondja meg, milyen tápot kap a periféria, a sárga jelvezeték viszont továbbra is a micro:bit I/O-jához vezet. Egy 5 V-ról működő modul ettől még lehet 3,3 V-kompatibilis jeloldalon, vagy igényelhet külön illesztést.
Szervóknál hasznos már a kapcsolás rajzolásakor összeírni az áramigényeket. Így hamar kiderül, hogy az 1 A-es paneltáp még elég-e, vagy a mozgató résznek külön tápág kell. Ez egyszerűbb, mint a már összerakott robotnál keresni, miért indul újra a vezérlő egy terhelésváltáskor.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | micro:bit I/O bővítőpanel |
| Változat: | IOBIT V2 / IOBIT V2.0 (microbit v2) |
| micro:bit V1 kompatibilitás: | Igen |
| micro:bit V2 kompatibilitás: | Igen |
| Alappanel-csatlakozó: | teljes micro:bit edge connector |
| Működési tápfeszültség: | 3-5 V |
| Külső tápbemenet: | microUSB, 5 V |
| USB maximális bemeneti áram: | 1 A |
| Külső táplálás maximális áramkerete: | 1 A |
| Öngyógyuló biztosíték: | 1 A |
| micro:bitről táplálva javasolt terhelési tartomány: | <200 mA |
| Kimeneti tápok: | 3,3 V és 5 V |
| 3 pólusú csatlakozók: | jel / VCC / GND |
| Színkód: | sárga / piros / fekete |
| Csatlakozó raszter: | 2,54 mm |
| Beépített zümmögő: | van, P0-hoz kapcsolva |
| Zümmögő leválasztása: | kapcsolóval |
| Audio csatlakozó: | 3,5 mm, P0 |
| I2C: | P19 / P20 |
| P19/P20 általános GPIO: | az IOBIT kialakításában nem |
| Nagy krokodilcsipeszes érintkezők: | 5 db |
| LEGO-kompatibilis furatok: | 2 db |
| Külső furatátmérő: | kb. 4,8 mm |
| Furattávolság: | 48 mm |
| Logikai szintillesztő: | nincs dokumentált külön I/O szintillesztés |
| Méret: | 57 x 44 x 12 mm |
| Programozás: | a csatlakoztatott micro:bit programozási környezete |
| Külön I/O vezérlőchip: | nincs |
Dokumentáció
Csomag
- 1 db Micro:bit IOBIT V2 bővítőpanel
a microbit processzoros lapot a csomag nem tartalmazza!
