Leírás

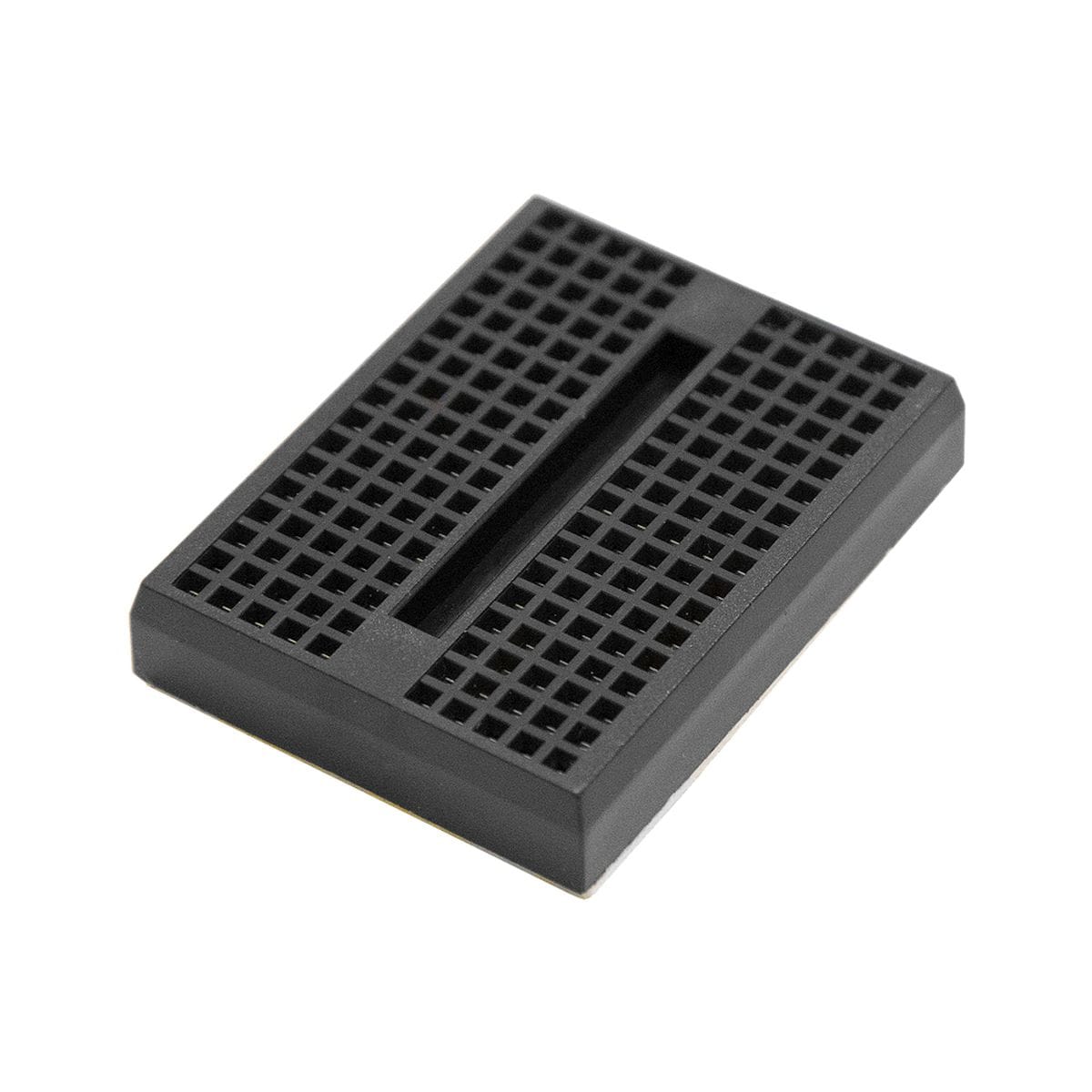

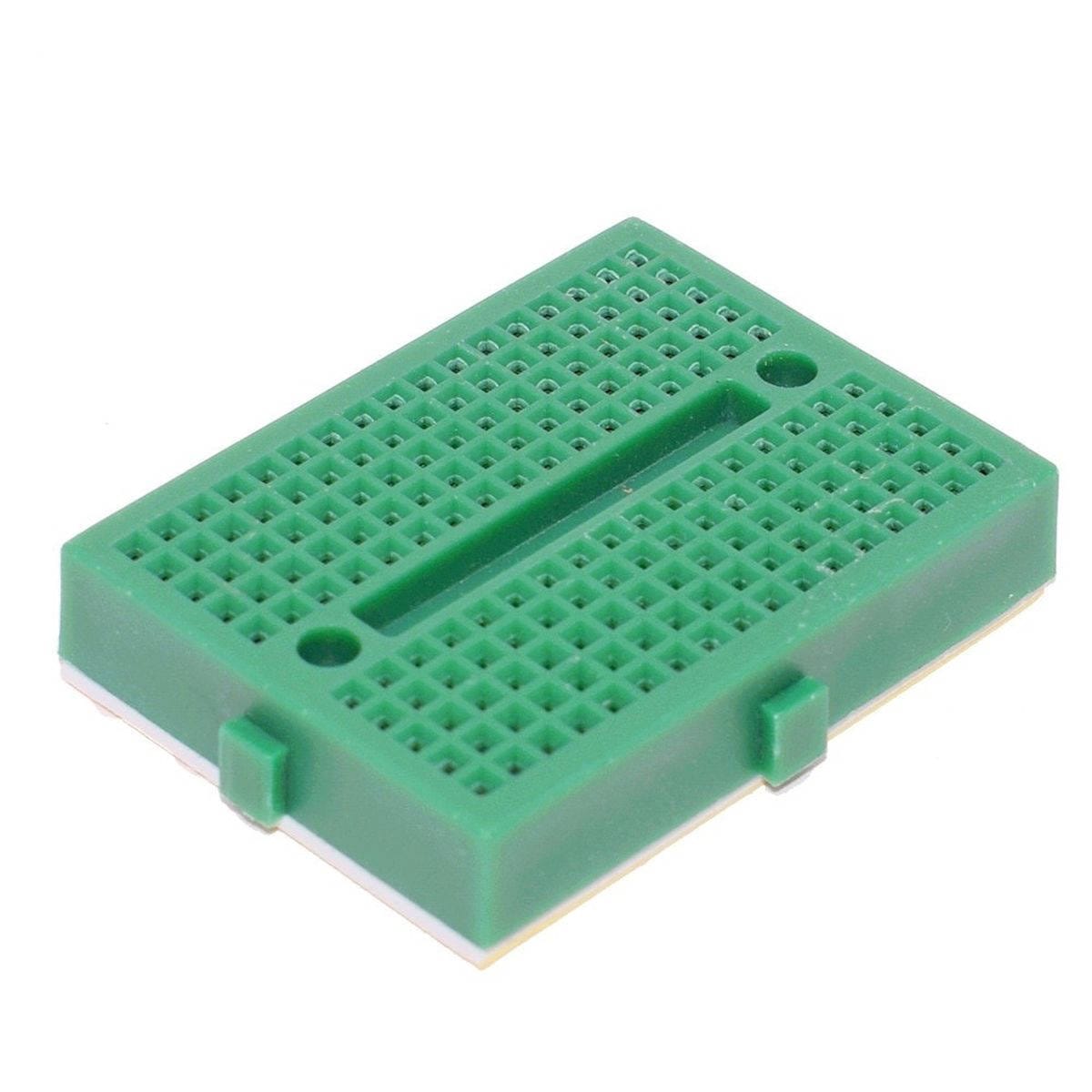

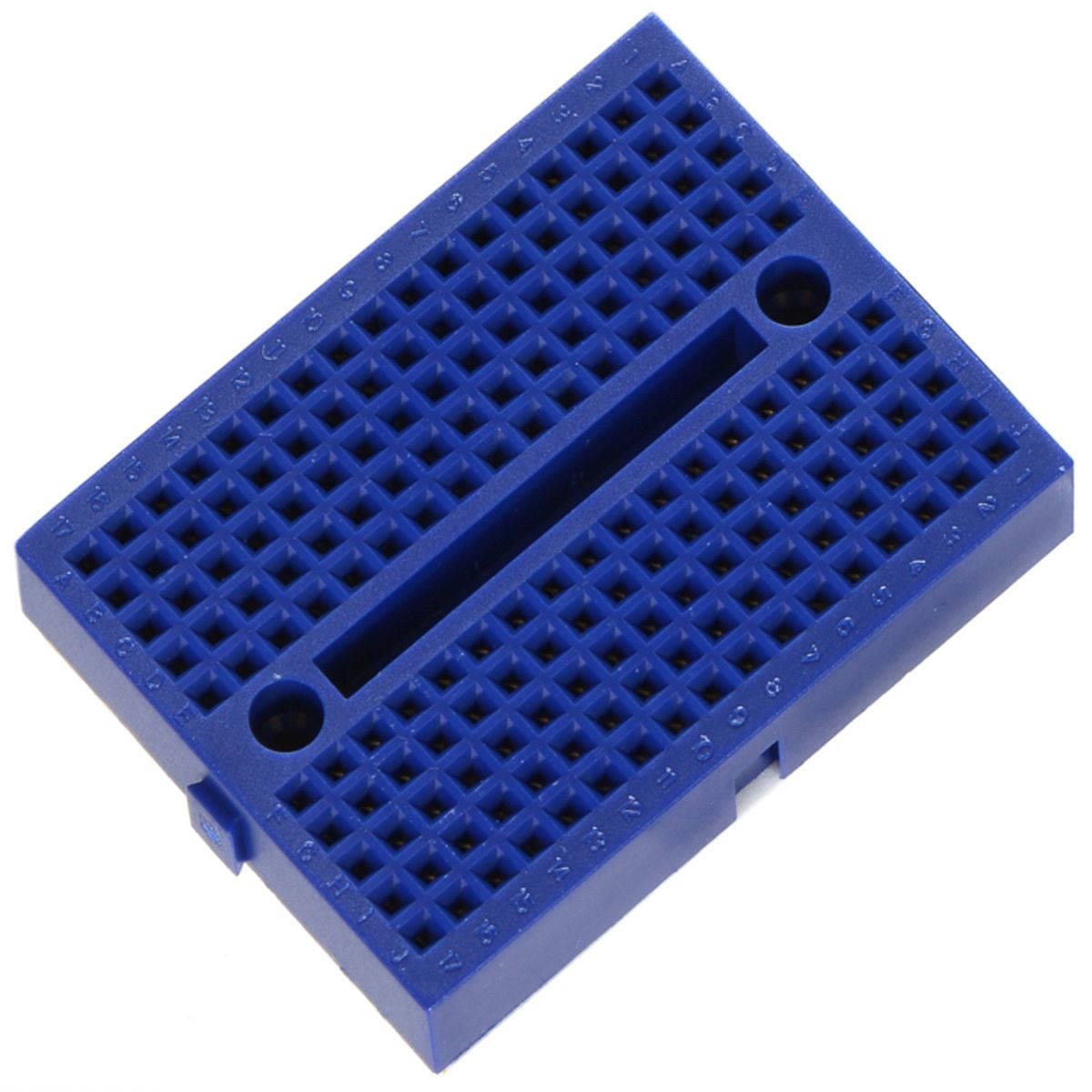

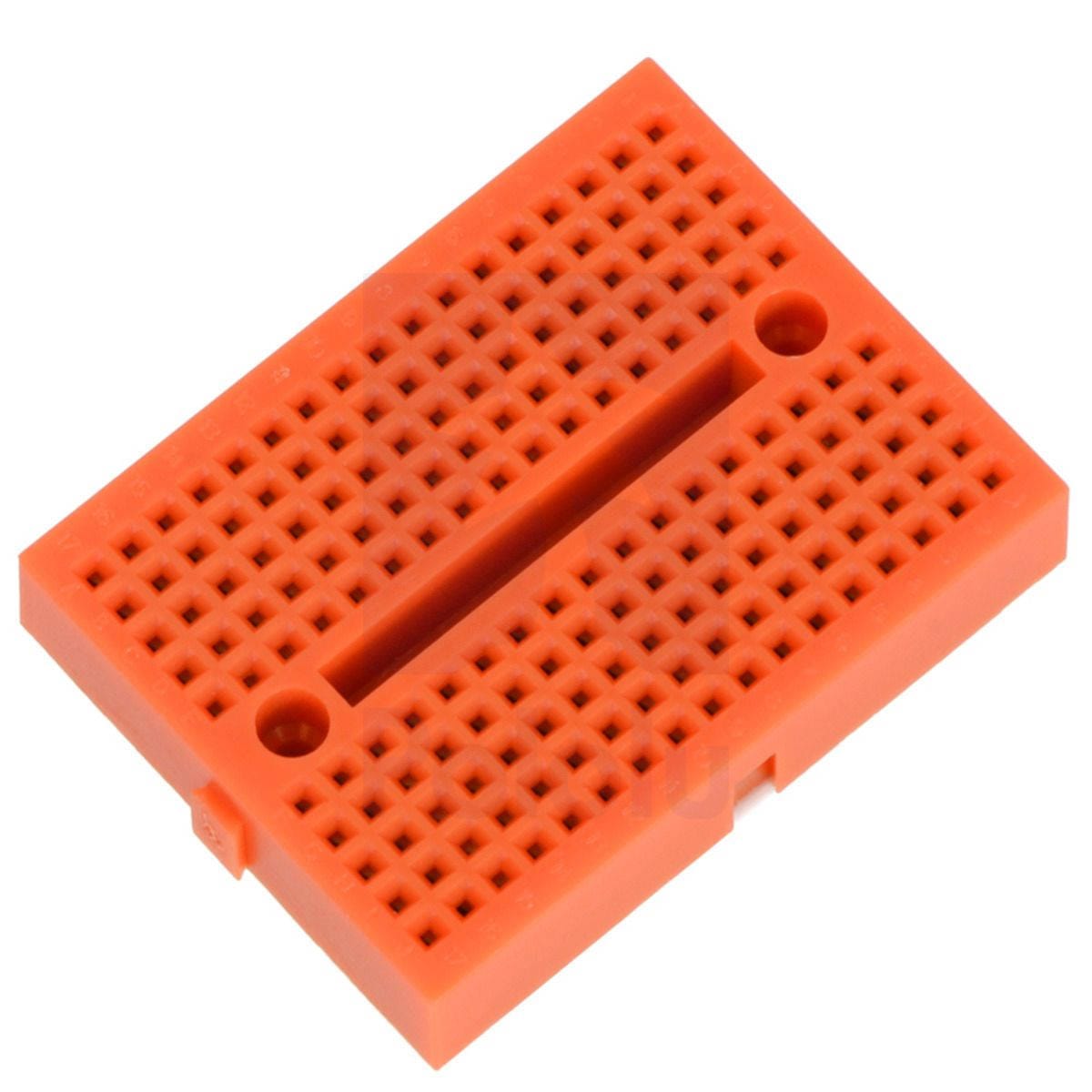

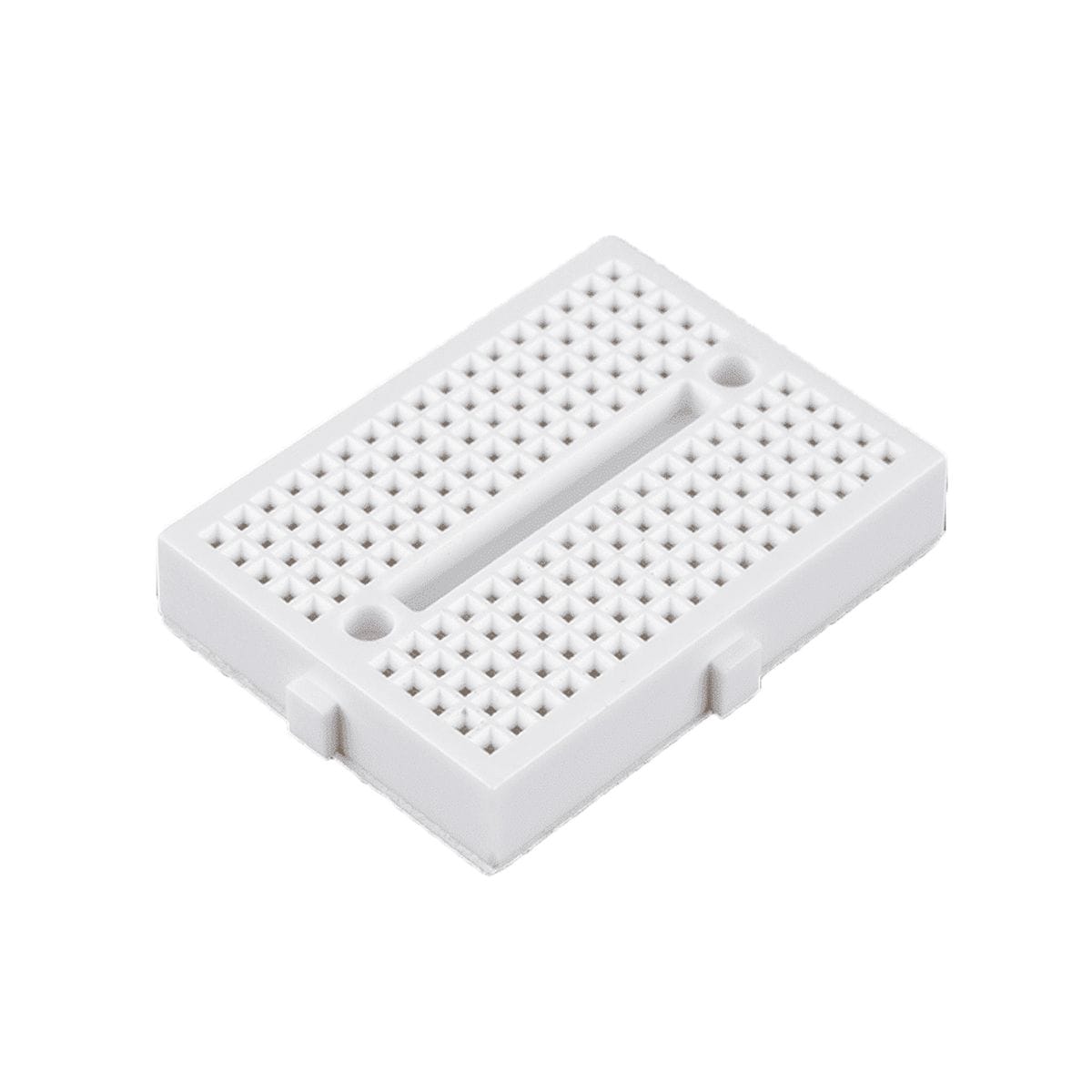

A Breadboard (dugdosó próbapanel; 170 lyuk, színes) kis méretű, forrasztás nélküli próbapanel gyors áramköri próbákhoz, szenzoros tesztekhez, DIP tokos IC-khez és jumper vezetékes prototípusokhoz. Akkor hasznos, ha nem akarsz minden apró módosítás után forrasztani, de a kapcsolást még kézben szeretnéd tartani.
Helye a műhelyben
Egy teljes méretű breadboard sokszor kényelmesebb, de nem mindig kell akkora felület. A Breadboard (dugdosó próbapanel; 170 lyuk, színes) akkor kerül elő, amikor egy kisebb részáramkört, egy érzékelőt, egy LED-es próbakapcsolást vagy egy DIP tokos IC-t kell gyorsan kipróbálni.
A panel öntapadós hátlapja miatt rögzíthető dobozba, oktatókészletbe, szerelőlapra vagy egy ideiglenes tesztállomásra. A szín a működést nem befolyásolja, de több azonos áramkörnél jól jöhet a vizuális megkülönböztetés.

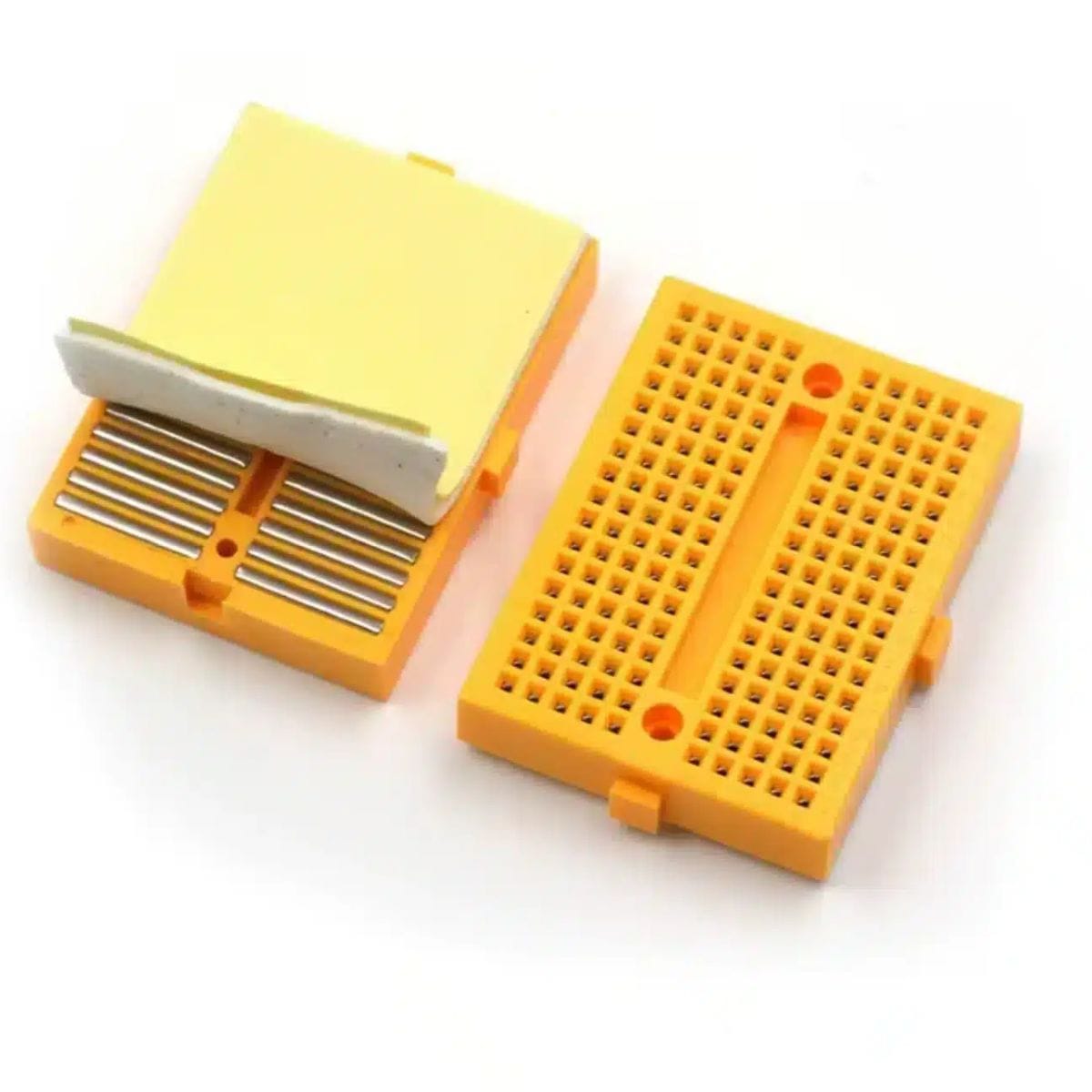

Azaz A Breadboard (dugdosó próbapanel; 170 lyuk, színes) egy 170 csatlakozási pontos mini breadboard, amelyen kisebb elektronikai kapcsolások forrasztás nélkül építhetők és módosíthatók.
Működés és beépítés
A próbapanel belsejében az egymás melletti furatok csoportokba vannak kötve. Egy sorcsoportban több furat elektromosan közös pontot ad, így az alkatrészláb, a jumper vezeték és a mérőpont ugyanarra a csomópontra köthető forrasztás nélkül.
A középső elválasztás DIP tokos IC-khez készült: az integrált áramkör két lábsora a vájat két oldalára kerül, így az egymással szemben lévő lábak nem záródnak rövidre. A panelen nincs külön nagy oldalsó tápsín, ezért a tápfeszültséget és a GND-t saját jumper vezetékkel kell elosztani.
Felhasználási példák
- Egyszerű LED-es próbakapcsolás előtétellenállással.
- Nyomógomb vagy kapcsoló bekötésének kipróbálása mikrokontroller bemenetre.
- Szenzormodul jelvezetékének gyors tesztelése Arduino vagy ESP panel mellett.
- DIP tokos logikai IC, időzítő vagy műveleti erősítő alapkapcsolásának összeállítása.
- Soros ellenállás, osztó, felhúzó vagy lehúzó ellenállás próbája.
- Oktatási feladat, ahol a kapcsolás többször bontható és újraépíthető.
- Kisebb hibakereső adapter vagy átmeneti mérőpont kialakítása.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Van-e szükséged külön tápsínre? | A 170 pontos mini kivitelben a tápelosztást külön jumper vezetékekkel kell megoldani. |
| A használt modul szélessége mekkora? | Szélesebb ESP32 vagy adapterpanel kitakarhatja a furatok jelentős részét. |
| DIP tokos IC-t használsz? | A középső vájat miatt a két lábsor külön oldalra kerül, így a bekötés áttekinthető marad. |
| Megfelelő-e a jumper vezeték állapota? | Laza, megtört vagy túl vékony vezeték bizonytalan kontaktust okozhat. |
| A kapcsolás nagyobb áramot venne fel? | A breadboard nem teljesítményelosztó, nagyobb terheléshez forrasztott vagy csavaros kötés kell. |
| Több áramköri blokkot építenél egyszerre? | A 170 pont gyorsan elfogy, ilyenkor 400 vagy 830 lyukas panel célszerűbb. |
Arduino, ESP8266, ESP32, Raspberry Pi, micro:bit és más fejlesztőpanel mellett is használható, ha a bekötés jumper vezetékkel megoldható. A próbapanel nem a vezérlő típusától függ, hanem attól, hogy az alkatrészek és vezetékek mechanikailag illeszkednek-e a furatokba.
Döntés előtt ellenőrizd
- Elég-e a 170 csatlakozási pont a teljes kapcsoláshoz.
- Kell-e hosszanti tápelosztó sín a projekthez.
- A használt modul vagy fejlesztőpanel nem túl széles-e a mini breadboardhoz.
- A kapcsolás csak kisjelű és kisáramú próba-e.
- Szükséged van-e rögzíthető, öntapadós hátlapra.
- A szín számít-e az oktatási vagy készletbe rendezett felhasználásnál.
Használati korlátok és mikor ne ezt válaszd
- Ne ezt válaszd, ha több IC-t, több modult és külön tápágakat szeretnél egyszerre átláthatóan bekötni.
- Ne ezt válaszd, ha a kapcsolás motorokat, reléket, fűtőelemet vagy nagyobb áramú LED-szalagot hajtana közvetlenül.
- Ne ezt válaszd, ha tartós, rázkódásnak kitett vagy beépített készülékbe kerülő végleges kötést szeretnél.
- Ne ezt válaszd, ha oldalsó tápsínre épített oktatási rajzot követsz, mert a mini változat bekötése eltérhet.
- Ne ezt válaszd, ha vastag alkatrészlábakat vagy sérült, elgörbült vezetékeket kellene beleerőltetni.
Műhelytitok
Kezdéskor érdemes egy piros és egy fekete jumperrel külön kijelölni a tápot és a GND-t, mert a mini breadboardon nincs olyan egyértelmű tápsín, mint a nagyobb paneleken. Sok hibás próbakapcsolás nem az alkatrész miatt rossz, hanem azért, mert a táp csak a panel egyik kis csoportjáig jut el.
Műszaki jellemzők
| Csatlakozási pontok száma: | 170 |
| Belső kiosztás: | 34 sor, soronként 5 pont, 2 oszlop |

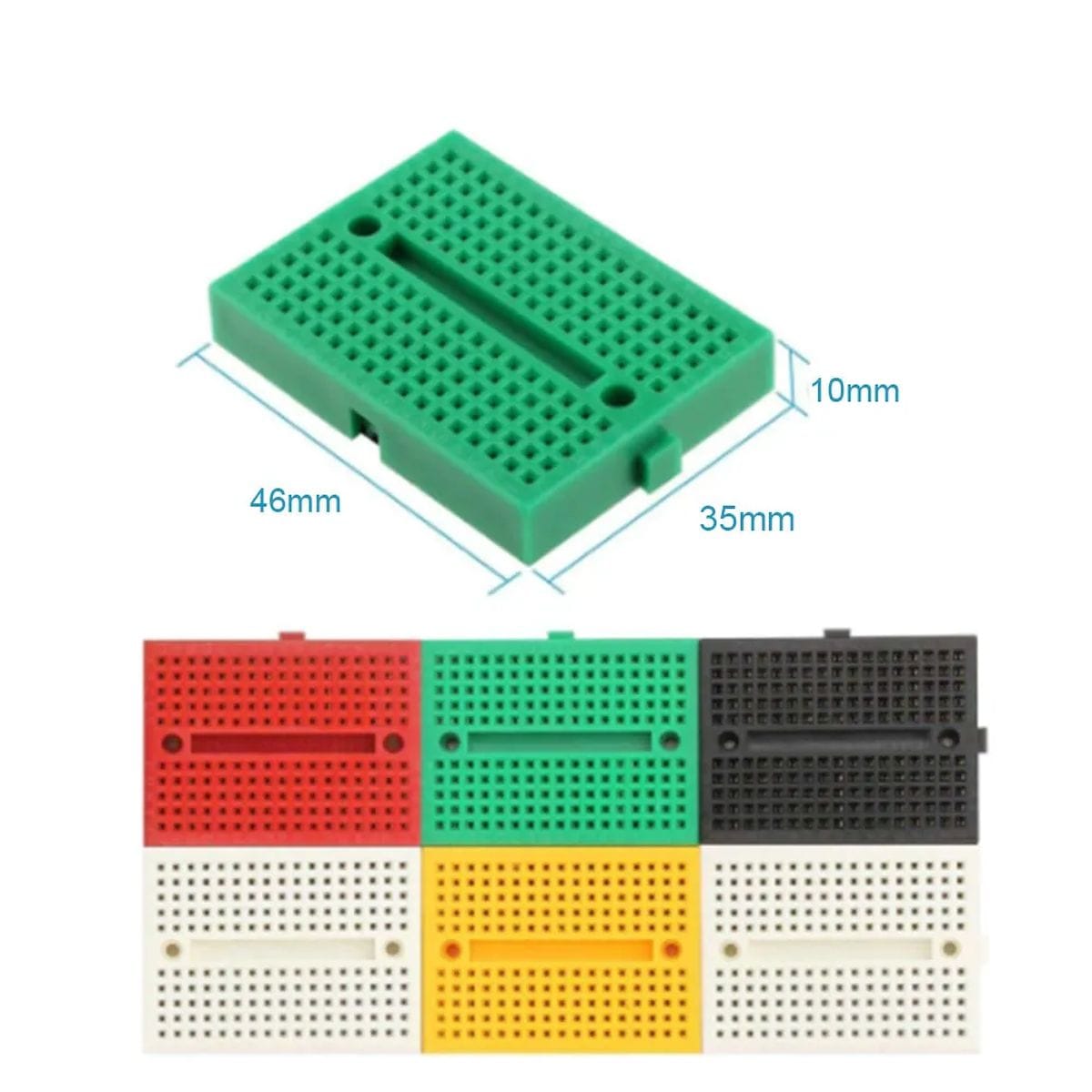

| Méret: | 35 × 47 × 8,5 mm |
| Anyag: | ABS |

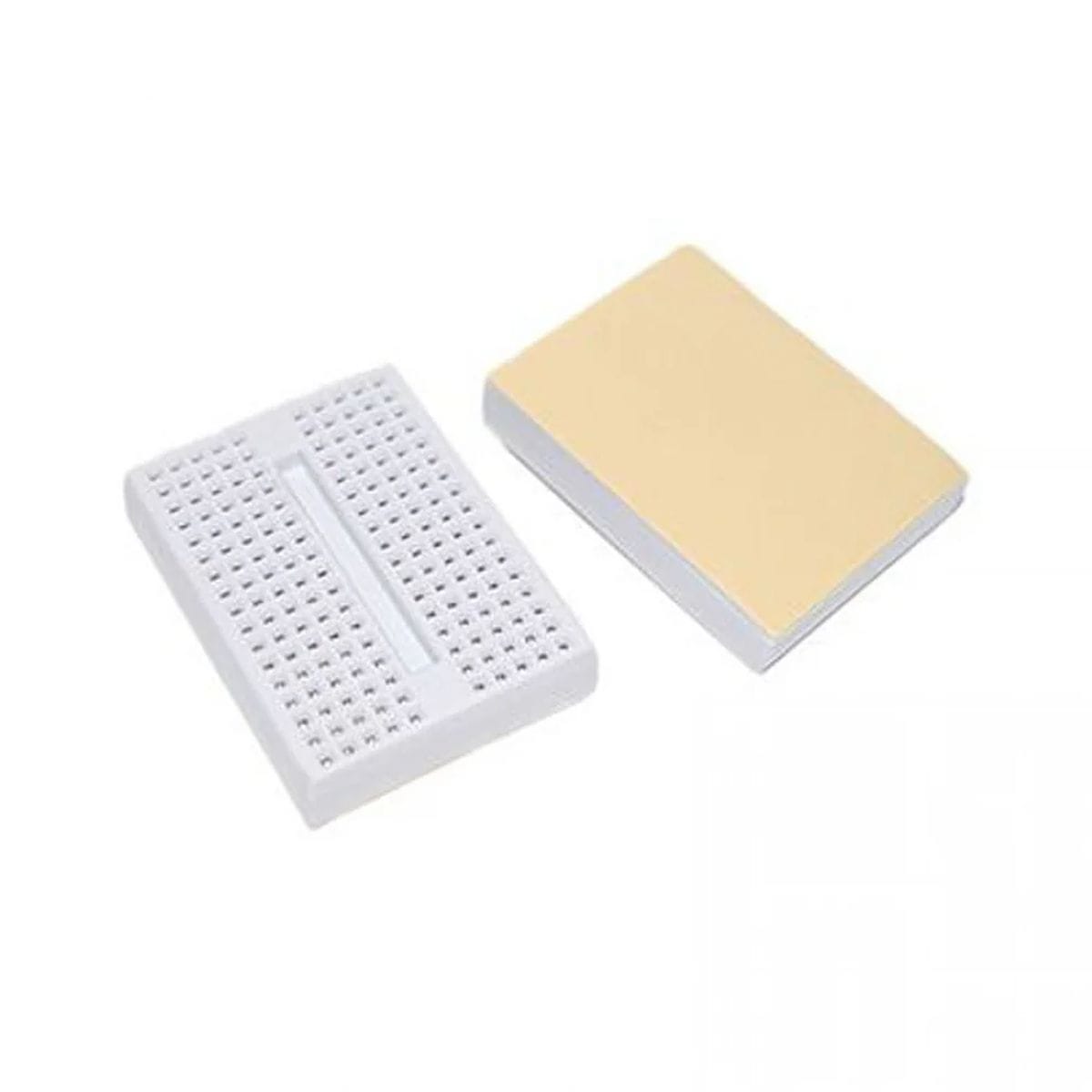

| Rögzítés: | Öntapadós hátlap |
| DIP távolság: | 0,3 inch középső elválasztás |
| Maximális feszültség: | 24 V |
| Tápsín: | Külön hosszanti tápsín nincs igazolva, a tápelosztás jumperrel történik |

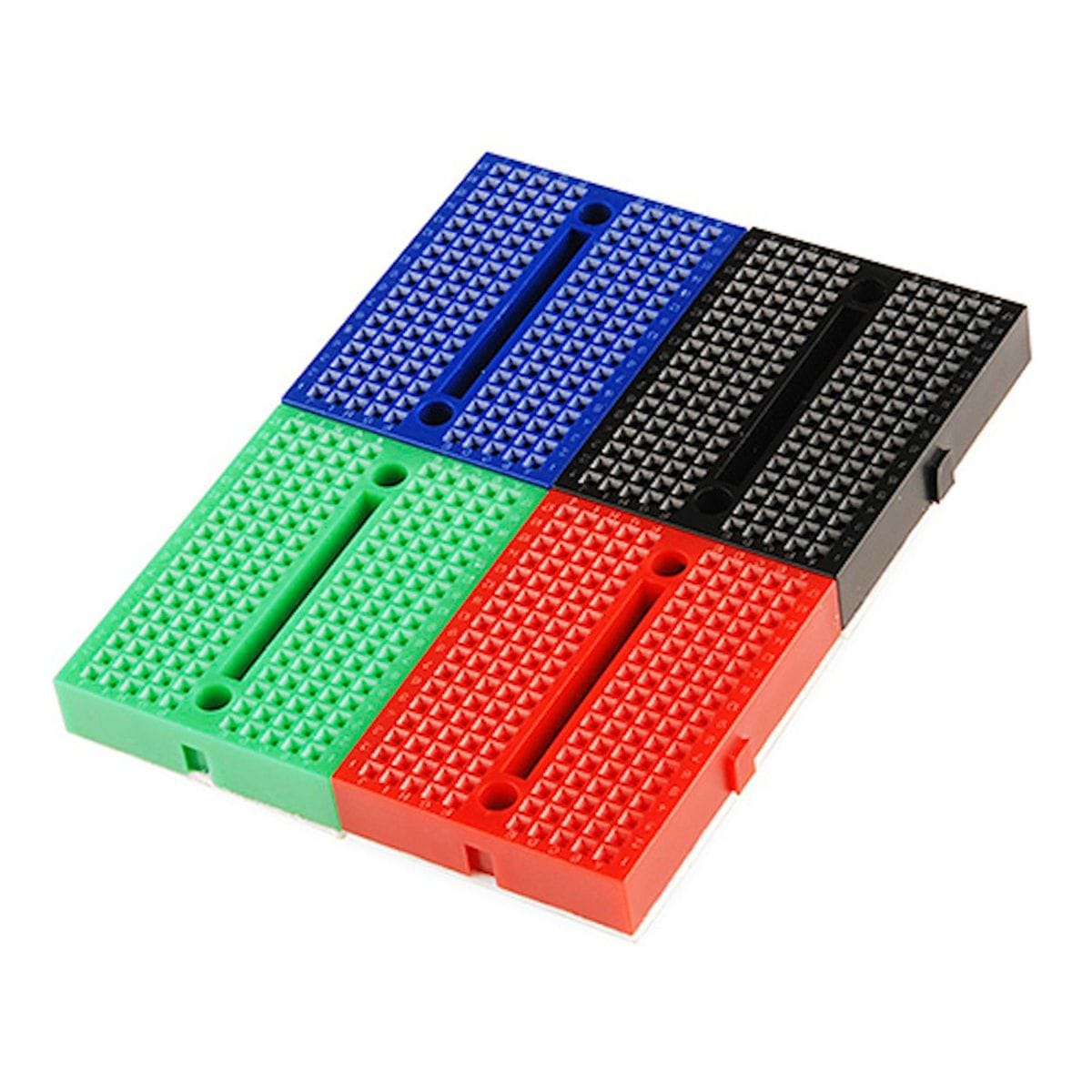

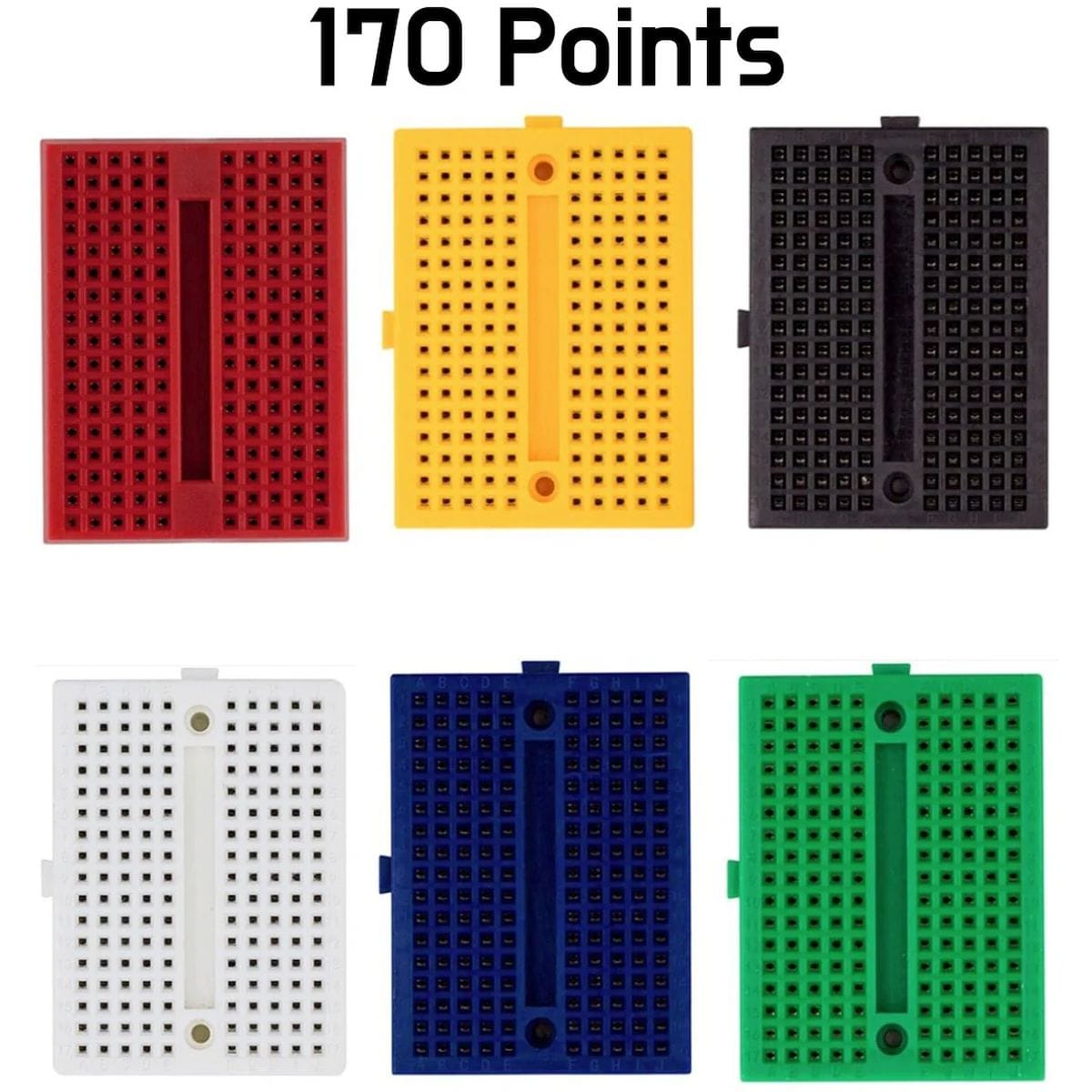

| Szín: | Piros, fehér, fekete, narancs vagy más raktári szín; funkcionálisan azonos |
Csomag
- 1 db Breadboard (dugdosó próbapanel; 170 lyuk, színes)
