Leírás
A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) kis méretű, digitális kimenetű PIR mozgásérzékelő modul mikrokontrolleres projektekhez. Emberi vagy állati test mozgásából származó infravörös változást érzékel, és a kimenetén logikai jelet ad, amit Arduino, ESP32, ESP8266 vagy más GPIO bemenet közvetlenül feldolgozhat. A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) akkor hasznos, amikor nem távolságot, nem képet és nem folyamatos jelenlétet akarsz mérni, hanem azt szeretnéd tudni, hogy mozgás történt-e egy adott zónában. Ilyen hely lehet egy dobozba épített vezérlő, akkumulátoros jeladó, okoslámpa, belépésjelző vagy kis fogyasztású IoT eszköz.
A nagyobb HC-SR501 jellegű modulokhoz képest ez a típus kisebb, takarékosabb és egyszerűbben beépíthető szűk helyre. Cserébe nem kapsz rajta potméteres érzékenység- vagy időállítást, ezért a működési logikát inkább szoftverben érdemes kezelni.
Mi ez – pontosan?
A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) egy 3 tűs, digitális kimenetű mini PIR modul, amely mozgás érzékelésekor HIGH jelet ad a vezérlő felé.
Működés és beépítés

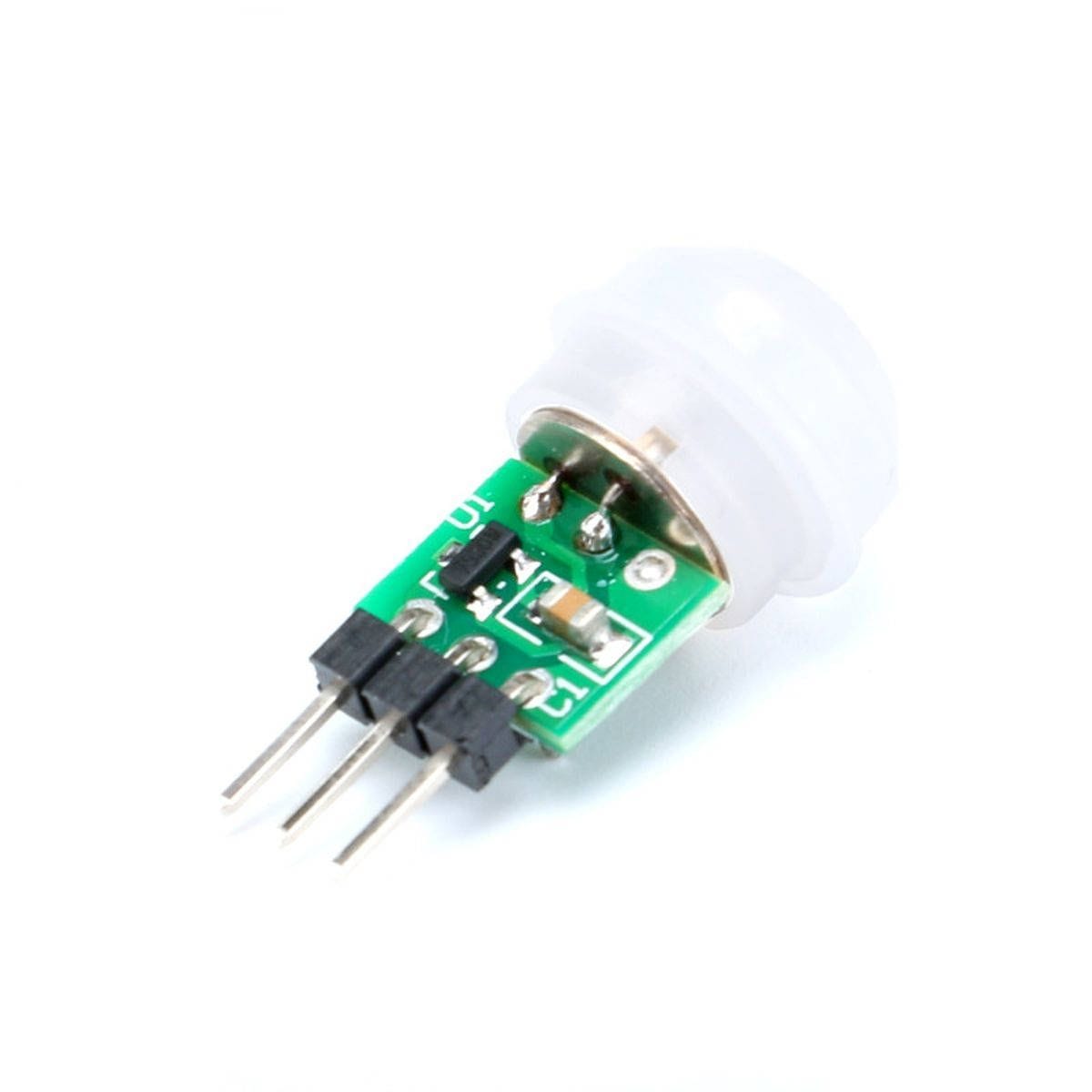

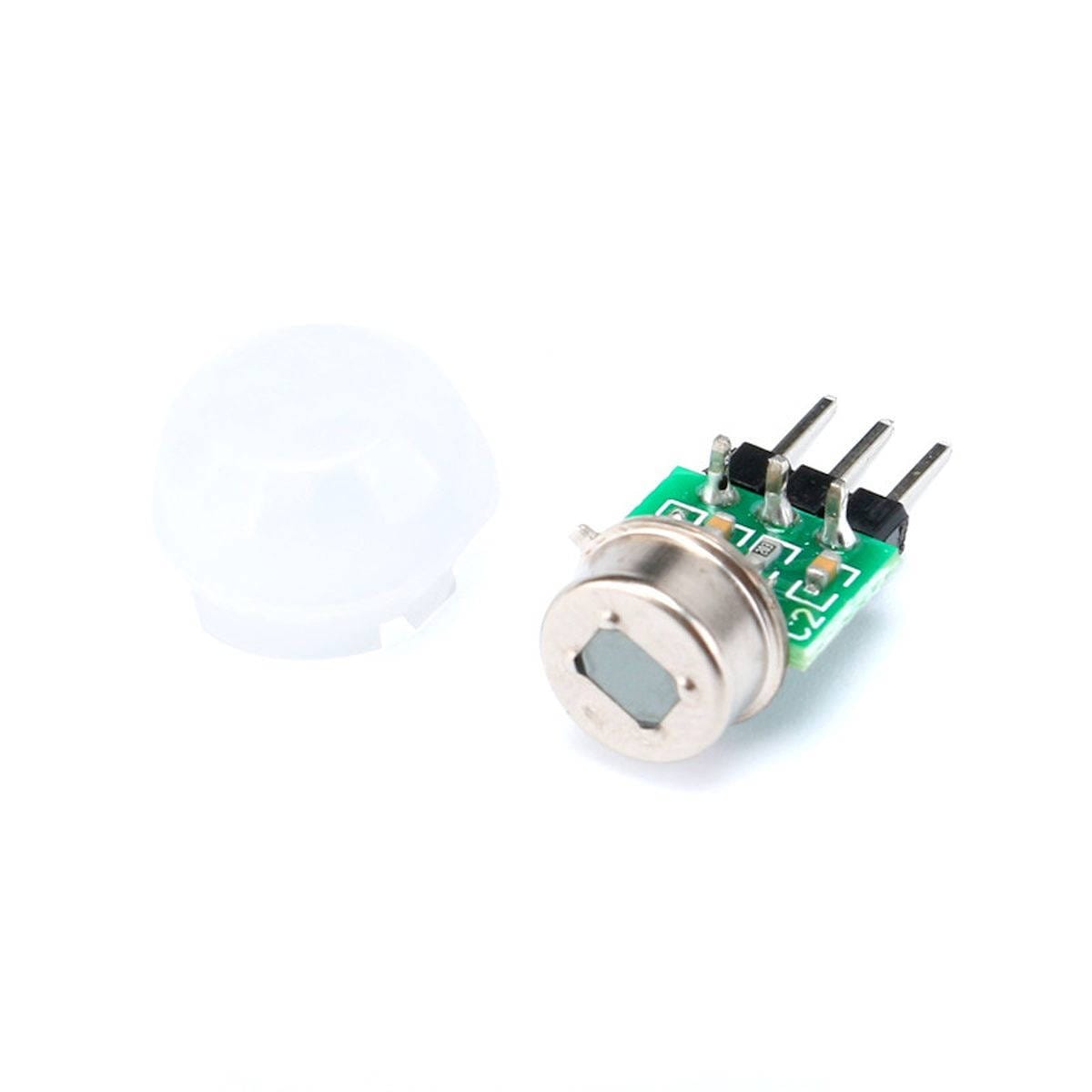

A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) piroelektromos érzékelővel dolgozik. Nem világít ki a térbe, hanem a látómezőben megjelenő hő-infravörös változást figyeli. Amikor egy melegebb test áthalad az érzékelési mezőn, a modul digitális kimenete aktív állapotba vált.

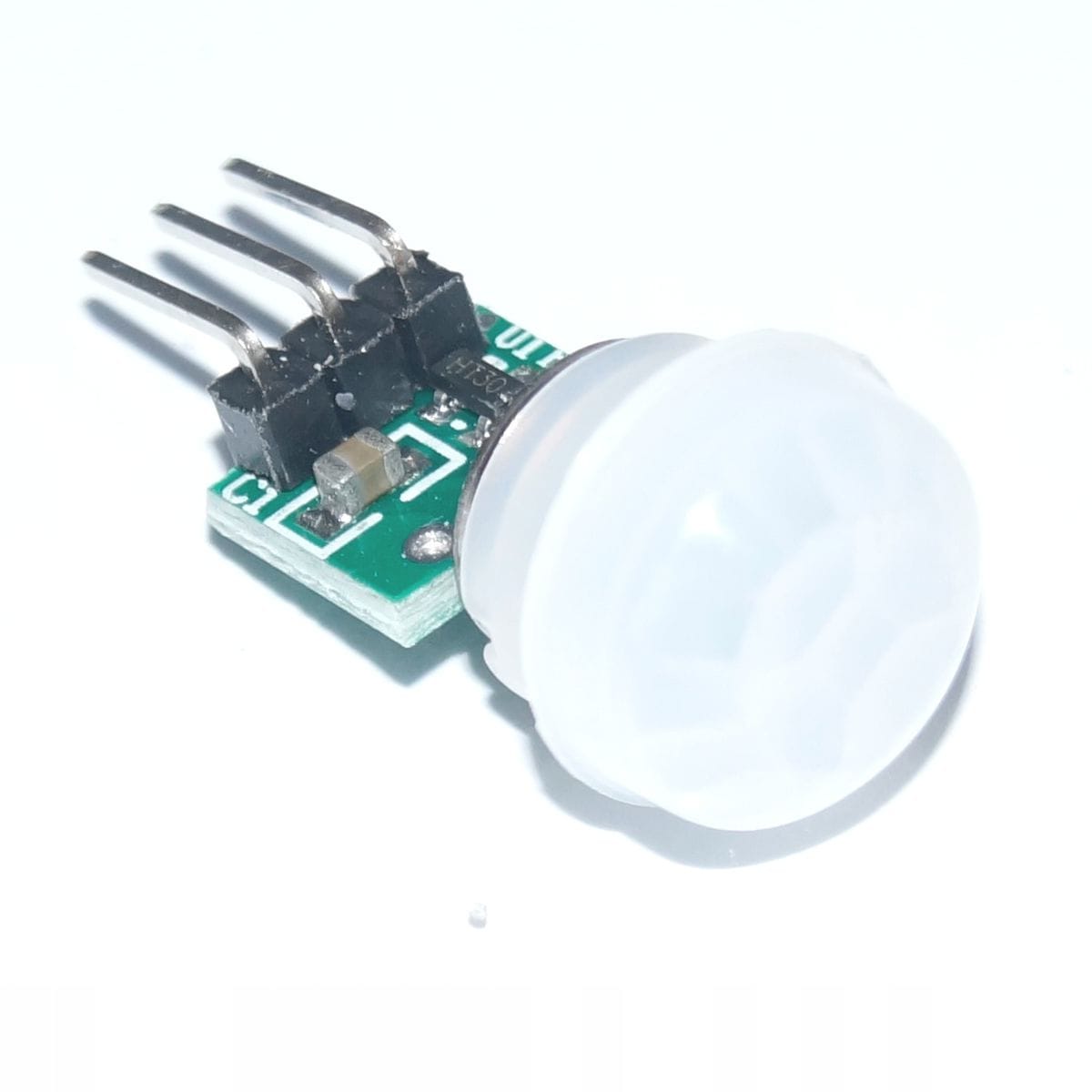

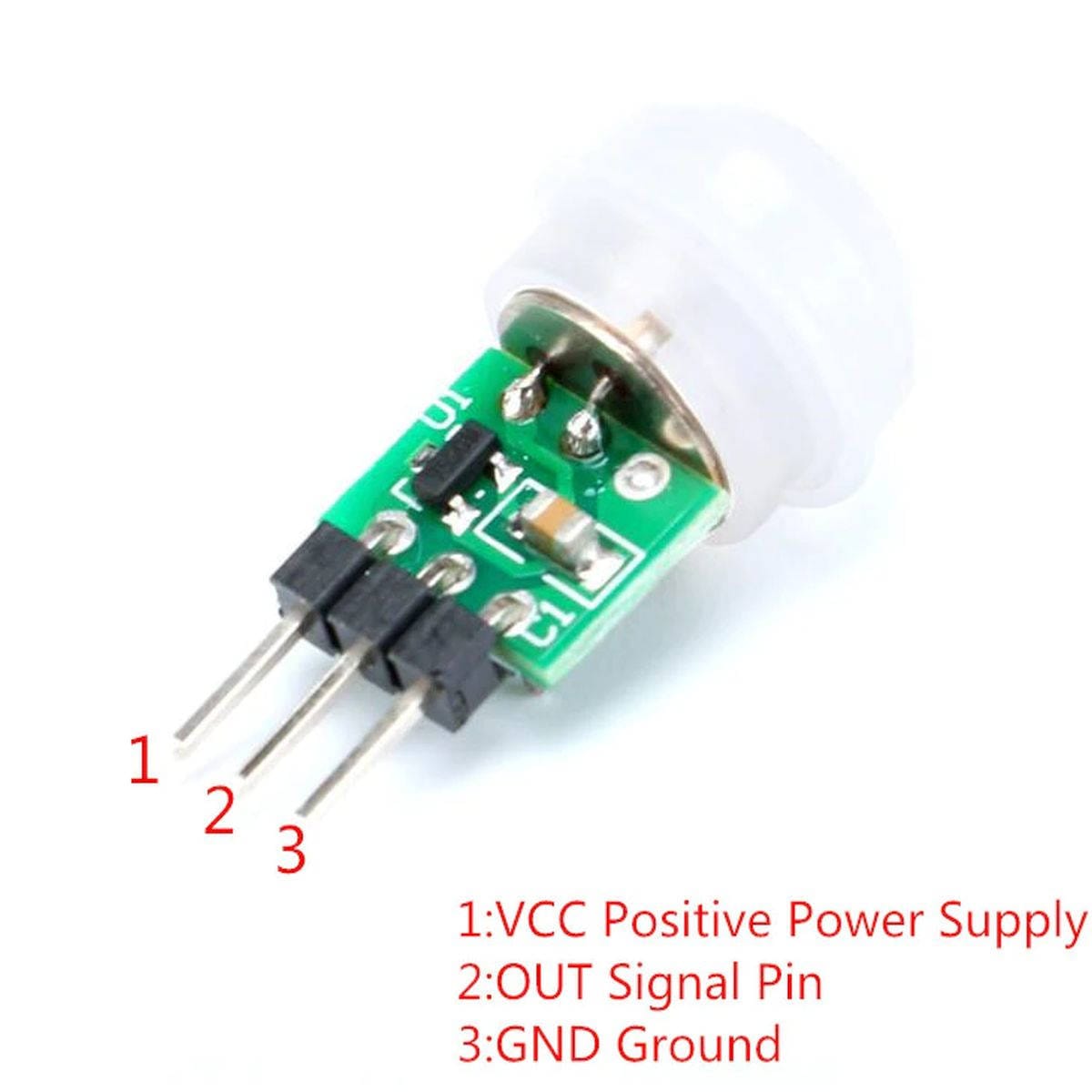

A modul bekötése három vezetékkel történik:
- VCC – tápfeszültség
- OUT – digitális kimenet
- GND – föld
Bekapcsolás után adj neki rövid stabilizálódási időt, mert a PIR érzékelők induláskor könnyen adhatnak bizonytalan jelet. A szenzort úgy építsd be, hogy a lencse előtt ne legyen takarás, vastag előlap vagy rosszul illesztett ablak. A PIR üvegen át nem működik jól, és a lencse látómezőjét a doboz nyílása is beszűkítheti.
Felhasználási példák
A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) többféle mikrokontrolleres feladatban használható:
- mozgásra ébredő ESP32 vagy ESP8266 alapú IoT csomópontban,
- Arduino vezérlésű automata LED világításnál,
- folyosó, szekrény, műhelyasztal vagy doboz belső világításának kapcsolásánál,
- egyszerű belépésjelző vagy jelzőhangos projektben,
- akkumulátoros mozgásérzékelős eszközben,
- kis méretű robotikai vagy installációs feladatban,
- adatgyűjtő rendszer ébresztő bemeneteként,
- riasztás-előjelző vagy eseményindító bemenetként.
Kompatibilitás és beüzemelés
A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) digitális kimenete miatt nem igényel analóg bemenetet. Egy mikrokontroller GPIO lábára köthető, de a tápellátást, a közös földet és a kimeneti jelszintet mindig ellenőrizni kell.
| Mire figyelj? | Mit okoz? |
|---|---|
| Közös GND van a szenzor és a vezérlő között? | Közös föld nélkül a GPIO bemenet bizonytalanul olvashatja a jelet. |
| A tápfeszültség a modul tartományában van? | Túl alacsony tápnál kimaradhat az érzékelés, rossz bekötésnél a modul sérülhet. |
| 3,3 V-os vezérlőhöz kötöd? | ESP32 és ESP8266 esetén a kimeneti szintet érdemes első bekapcsoláskor megmérni. |
| Indulás után azonnal figyeled a jelet? | A bekapcsolás utáni rövid bizonytalan időszak hamis eseményként jelenhet meg. |

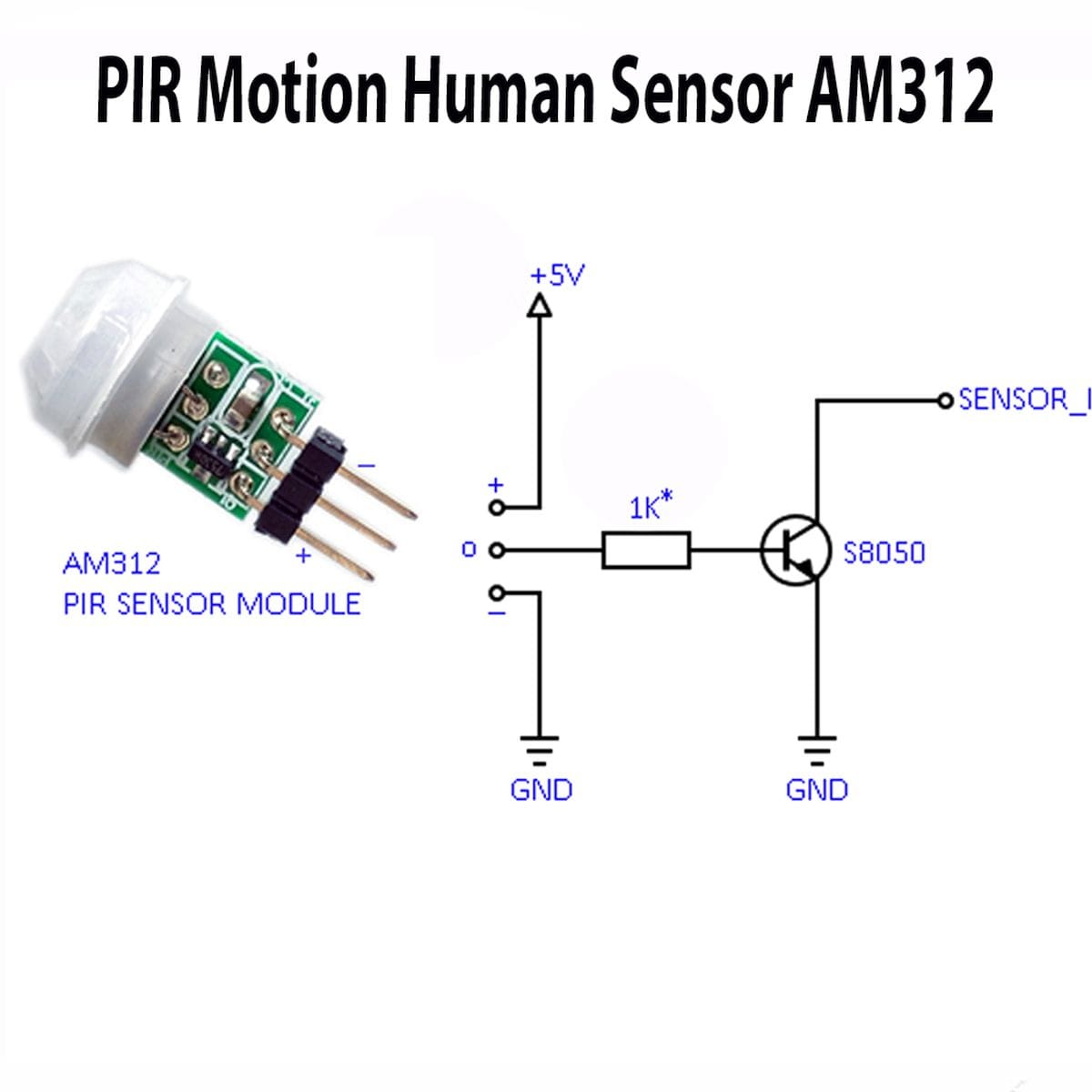

| Relét, LED-szalagot vagy nagyobb terhelést kapcsolnál közvetlenül? | A kimenet vezérlőjel, terhelést tranzisztoron, MOSFET-en vagy relémodulon át kapcsolj. |
| Fűtőtest, ablak, ventilátor vagy közvetlen napsütés közelébe kerül? | A gyors hőváltozás és légmozgás téves mozgásjelzést okozhat. |
Döntés előtt ellenőrizd
Vásárlás előtt nézd meg, hogy a PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) mérete, érzékelési távolsága és rögzítési módja illik-e a dobozodhoz vagy a paneltervedhez. Ha 3-5 méteres beltéri mozgásérzékelés kell, és elég egy digitális jel, ez a modul jól illeszkedik egyszerű vezérlésekbe.
Ellenőrizendő döntési pontok:
- Elég a kb. 3-5 m érzékelési távolság?
- Nem kell potméteres érzékenységállítás?
- Nem kell hosszú, állítható kimeneti idő?
- Beltéri vagy védett helyre kerül?
- A vezérlő tudja kezelni a rövid HIGH impulzust?
- Van hely a lencsének és a három vezetéknek?
- A szoftverben meg tudod oldani a késleltetést, szűrést vagy újraindítás utáni várakozást?
Amikor mást érdemes választani
A PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) nem minden mozgásérzékelési feladatra jó.
- Ne ezt válaszd, ha kültéri, esőnek vagy párának kitett helyre közvetlenül szerelnéd.
- Ne ezt válaszd, ha nagyobb helyiséget, udvart vagy hosszabb folyosót kell lefedni.
- Ne ezt válaszd, ha állítható érzékenységre és állítható késleltetésre van szükség a modulon.
- Ne ezt válaszd, ha valódi, folyamatos jelenlétérzékelést vársz ülő vagy alig mozgó személyre.
- Ne ezt válaszd, ha üvegen, vastag műanyagon vagy rosszul kivágott előlapon keresztül kellene érzékelnie.
- Ne ezt válaszd, ha a kimenettel közvetlenül nagy áramú fogyasztót akarsz kapcsolni.
- Ne ezt válaszd, ha a környezetben erős hőmozgás, ventilátor, fűtőtest vagy direkt napfény van.
Egy részlet, amin sok múlhat
A PIR szenzorok gyakran nem a programkód miatt viselkednek furcsán, hanem a beépítés miatt. Próbáld ki először nyitottan, soros monitorral vagy LED visszajelzéssel, és csak utána tedd végleges dobozba. Így gyorsan kiderül, hogy a lencse iránya, a tápzaj vagy a környezeti hőmozgás okozza-e a téves jelzést.
Műszaki jellemzők
| Szenzor/modul: | AM312 alapú mini PIR modul |

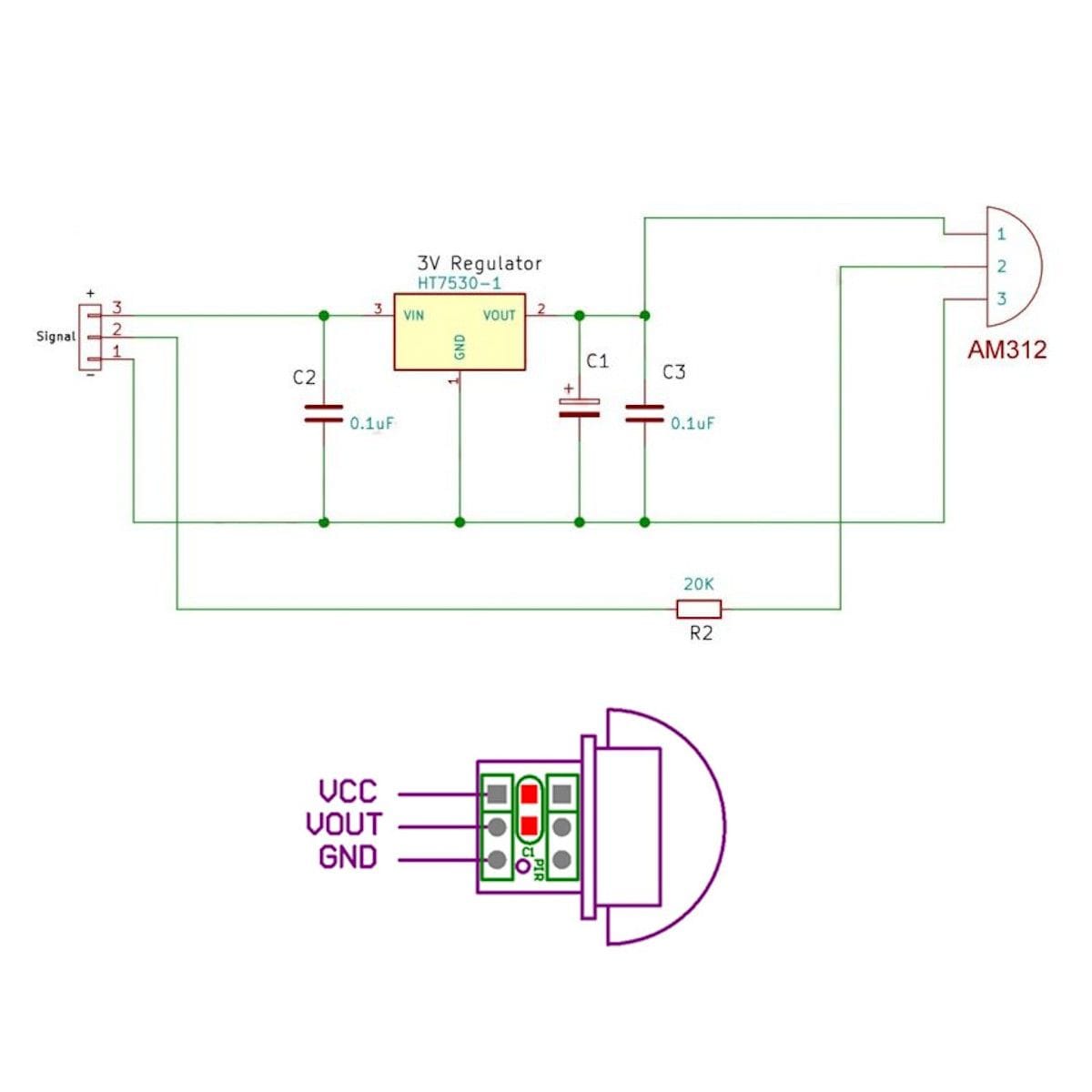

| Tápfeszültség: | DC 2,7-12 V modul szinten |
| Kimenet típusa: | Digitális HIGH/LOW |
| Kimeneti jel: | Mozgás esetén aktív HIGH, nyugalomban LOW |
| Bekötés: | VCC, OUT, GND |
| Érzékelési távolság: | kb. 3-5 m |
| Javasolt üzemi tartomány: | beltéri, kb. 0-3 m környezetben pontosabban kezelhető |
| Érzékelési szög: | kb. 100 fokos kúpszerű mező |
| Kimeneti impulzus: | kb. 2 s |
| Trigger mód: | ismételhető trigger |
| Nyugalmi áramfelvétel: | kb. <0,1 mA |
| Működési hőmérséklet: | -20 °C és +60 °C között |
| NYÁK méret: | kb. 10 x 8 mm |
| Teljes modulméret: | kb. 12 x 25 mm |
| Állítható érzékenység: | nincs gyári potméter |
| Állítható késleltetés: | nincs gyári potméter |
Dokumentáció
- PIR szenzormodulok összehasonlítása Data Capture Control
- AM312 mini PIR modul műszaki adatok TinyTronics
- AM312 Pyroelectric Infrared Radial Sensor manual Nanyang Senba
Csomag
- 1 x PIR-szenzor mini (AM312; mozgásérzékelő; 3..5m) modul
BassLine –
Teljesen jól működik 3.3V-ról is.
