Leírás

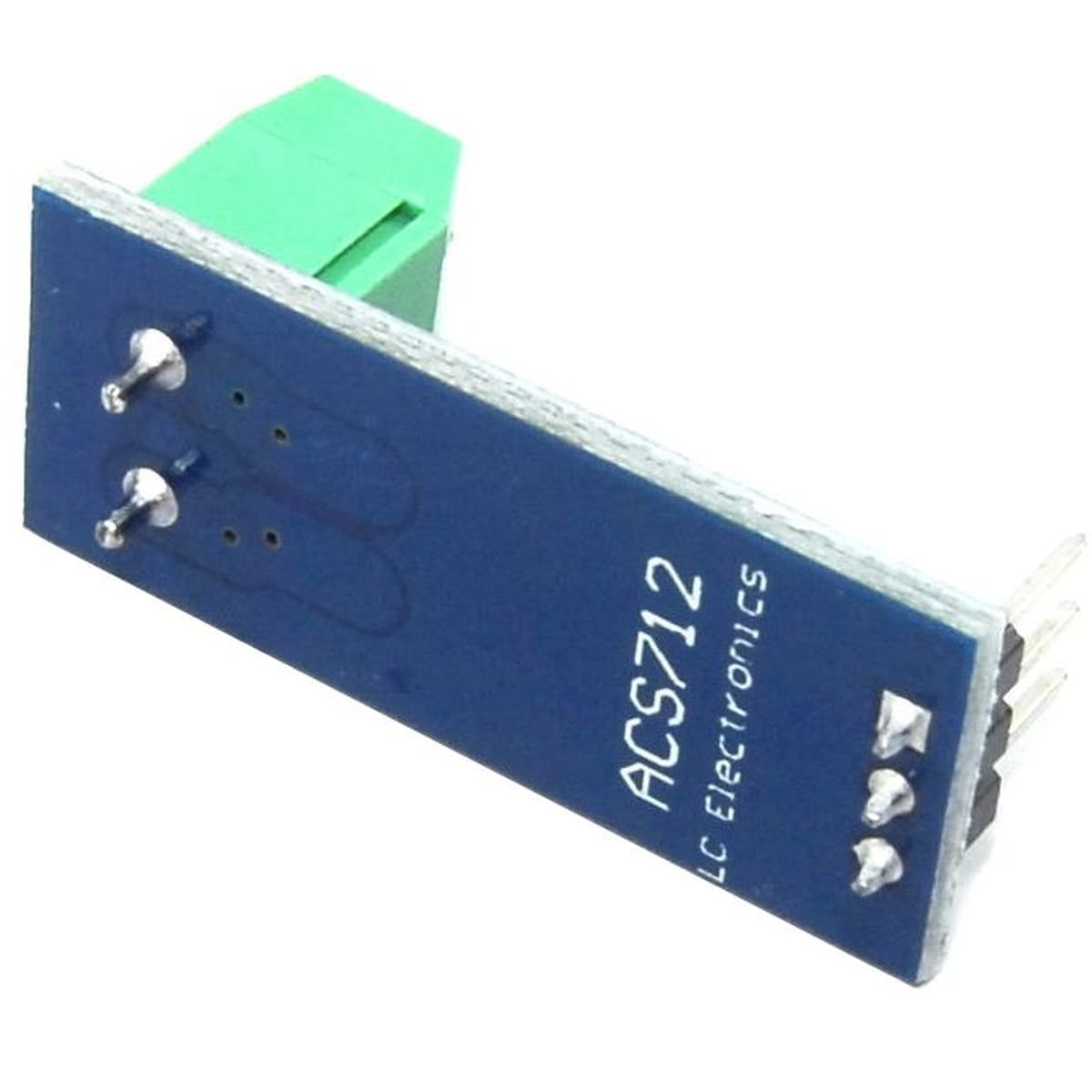

A 0-20A AC/DC precíziós árammérő szenzor egy ACS712 alapú, Hall-elemes analóg árammérő modul. 5 V tápfeszültségről működik, kimenetén az átfolyó árammal arányos analóg feszültséget ad, így Arduino és más analóg bemenetes vezérlő mellé jól használható áramfigyelésre, terhelésvizsgálatra és egyszerű mérési projektekhez.
A 0-20A AC/DC precíziós árammérő szenzor nem soros digitális mérőmodul, hanem analóg kimenetű érzékelő. A mérendő áram a modul nagyáramú oldalán folyik át, a szenzor pedig Hall-elven érzékeli az így keletkező mágneses teret. Emiatt a mérendő áramkör és a jelfeldolgozó oldal között nincs közvetlen villamos csatolás a szenzor IC-n belül.
Azaz a 0-20A AC/DC precíziós árammérő szenzor 5 V-os, analóg kimenetű Hall áramérzékelő modul AC és DC áram méréséhez, legfeljebb a 20 A-es ACS712 változat tartományában.
Így működik a gyakorlatban

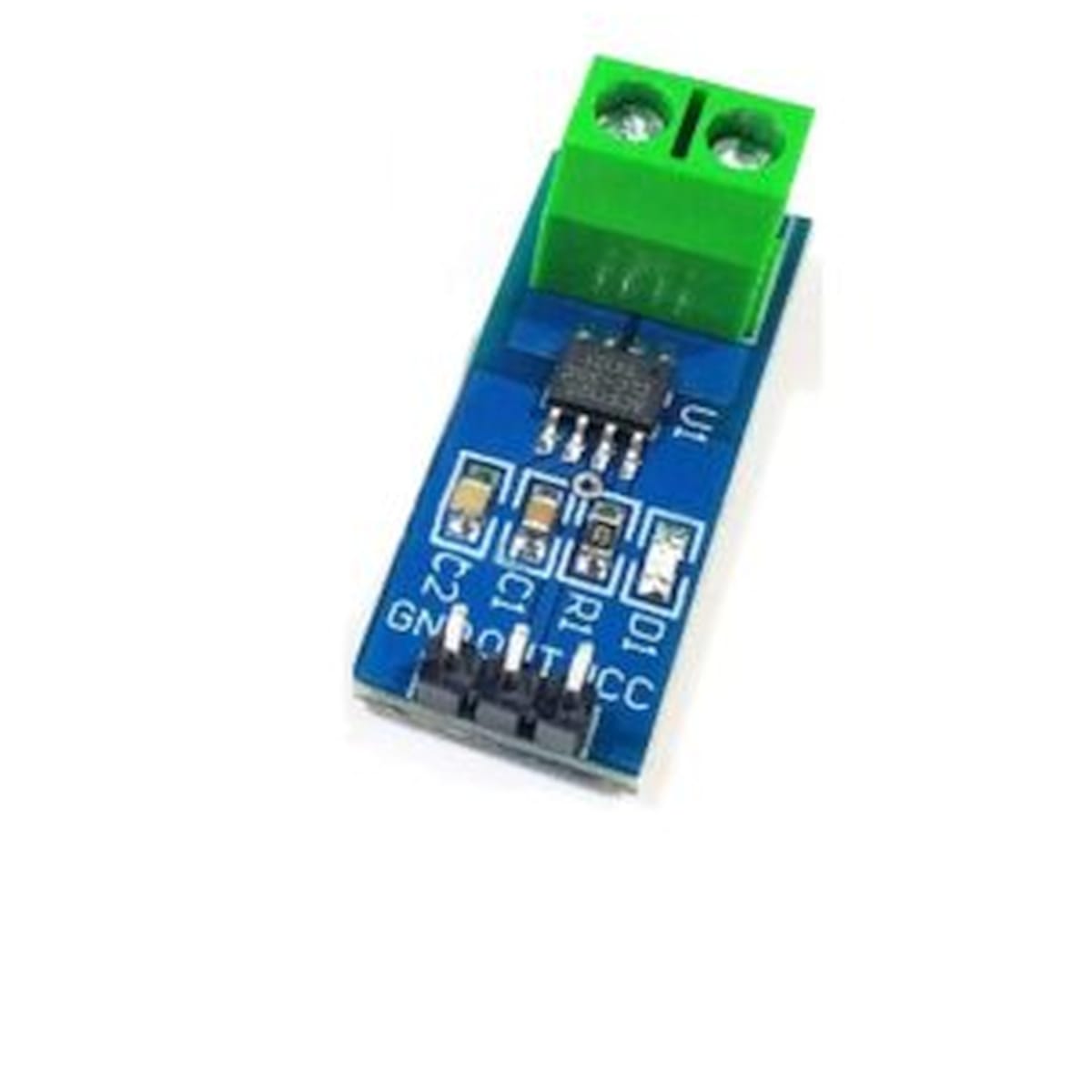

A modul három jelkivezetése egyszerű: Vcc – 5 V, Out – analóg kimenet, GND – föld. A vezérlő az Out lábon megjelenő feszültséget méri az ADC bemenetén. Nulla áramnál a kimenet jellemzően a tápfeszültség fele körül van, tehát 5 V tápnál nagyjából 2,5 V körül. Pozitív áramirányban a kimenet nő, ellenkező irányban csökken.
A 20 A-es ACS712 változat tipikus érzékenysége 100 mV/A. Ez azt jelenti, hogy 1 A áramváltozás körülbelül 0,1 V kimeneti feszültségváltozást okoz. Kis áramoknál emiatt az ADC felbontása, a zaj és a nullpont elcsúszása már látható mérési hibát adhat.
Tipikus helyzetek, ahol beválik
A 0-20A AC/DC precíziós árammérő szenzor akkor hasznos, amikor nem csak azt szeretnéd tudni, hogy van-e feszültség, hanem azt is, mekkora áram folyik a terhelésen.
Példák:
- DC motor áramfelvételének figyelése robotikai vagy automatizálási projektben.
- LED-szalag, fűtőszál vagy más 5-24 V-os terhelés áramának ellenőrzése.
- Akkumulátoros eszköz fogyasztásának naplózása mikrokontrollerrel.
- AC terhelés áramának érzékelése oktatási vagy kísérleti célú mérésben.
- Túlterhelés-közeli állapot felismerése relés vagy MOSFET-es kapcsolásnál.
- Tápegység kimeneti ágának figyelése fejlesztés és hibakeresés közben.
- Arduino mérési gyakorlatokban analóg jel, nullpont és kalibráció bemutatása.
Mit nézz meg?
| Mire figyelj? | Mit okoz? |
|---|---|
| A vezérlő ADC bemenete elviseli az 5 V körüli analóg jelet? | 5 V-os Arduino bemenetnél ez általában rendben van, 3,3 V-os ESP32 vagy ESP8266 esetén feszültségosztó vagy megfelelő ADC illesztés kellhet. |
| Közös a GND a modul és a vezérlő között? | Közös referencia nélkül az analóg érték elcsúszik vagy értelmezhetetlen lesz. |
| Tudod, melyik irányban folyik a DC áram a modulon? | Az áramirány dönti el, hogy a 2,5 V körüli nyugalmi ponthoz képest nő vagy csökken a kimenet. |
| A mérendő vezeték és a sorkapocs bírja a tényleges áramot? | Nagyobb áramnál a sorkapocs, a vezeték keresztmetszete és a forrasztás melegedése korlátozó tényező lehet. |
| Elég az ADC felbontása a kívánt pontossághoz? | Kis áramok mérésénél a 20 A-es változat kevésbé részletes, mint az 5 A-es érzékenyebb modul. |
| AC áramot mérsz? | AC esetén mintavételezés és számítás kell, nem elég egyetlen pillanatnyi analóg értéket kiolvasni. |
Arduino UNO/Nano esetén a 0-20A AC/DC precíziós árammérő szenzor közvetlenül analóg bemenetre köthető, ha a tápellátás és a referencia megfelelő. ESP32 és ESP8266 esetén a bemeneti feszültségtartományra külön figyelni kell. Raspberry Pi önmagában nem rendelkezik analóg bemenettel, ezért külső ADC modul szükséges.
Vásárlás előtt…
A 0-20A AC/DC precíziós árammérő szenzor kiválasztásánál ne csak a 20 A feliratot nézd. A gyakorlatban ezek döntik el, hogy jó lesz-e a mérés:
- Méréstartomány: ha néhány száz mA vagy 1-2 A körüli áramot szeretnél pontosabban látni, az 5 A-es változat jobb felbontást adhat.
- Áramirány: DC mérésnél a modul kétirányú jelváltozást ad, ezért a nullpontot szoftverben kalibrálni kell.
- ADC feszültség: 5 V-os kimeneti tartományhoz nem minden 3,3 V-os mikrokontroller-bemenet alkalmas közvetlenül.
- Sorkapocs és vezeték: a tartós nagy áram nem csak a szenzor IC kérdése, hanem mechanikai és hőtechnikai kérdés is.
- Mérési cél: áramméréshez elég lehet, teljesítményméréshez a feszültséget is mérni kell.
- Biztonság: hálózati AC mérésnél a nyitott modul és a vezetékek kezelése külön szakmai figyelmet igényel.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha nagyon kis áramokat szeretnél nagy pontossággal mérni, mert a 20 A-es tartomány érzékenysége ehhez durva lehet.
- Ne ezt válaszd, ha Raspberry Pi-re közvetlenül szeretnéd kötni ADC nélkül, mert a Raspberry Pi GPIO nem analóg bemenet.
- Ne ezt válaszd, ha kész digitális fogyasztásmérő adatokat vársz I2C-n vagy SPI-n, mert ez a modul analóg kimenetet ad.
- Ne ezt válaszd, ha érintésbiztos, burkolt, hálózati mérőegységre van szükséged, mert ez nyitott fejlesztői modul.
- Ne ezt válaszd, ha a mérendő áram tartósan a sorkapocs és a NYÁK gyakorlati terhelhetőségének határán mozog.
- Ne ezt válaszd, ha feszültséget, áramot és teljesítményt egyszerre, digitálisan szeretnél mérni; ilyen feladatra INA226 vagy INA3221 jellegű modul lehet megfelelőbb.
Egy részlet, amin sok múlhat
A 0-20A AC/DC precíziós árammérő szenzor kimenetét érdemes bekapcsolás után nyugalmi állapotban bemérni, és ezt a nullpontot szoftveresen eltárolni. Két azonos modul sem feltétlenül ugyanott adja pontosan a 0 A értéket, az ADC referenciafeszültsége pedig tovább tolhatja a számolt áramot.
Műszaki jellemzők
| Szenzor IC: | ACS712, 20 A-es változat |
| Mérési elv: | Hall-effektusos áramérzékelés |
| Mérhető áram: | 0…20 A (-20…+20 A) |
| Mérhető áram típusa: | AC és DC |
| Kimenet: | Analóg feszültség |
| Kimeneti érzékenység: | 100 mV/A |
| Tápfeszültség: | 5 V |
| Áramfelvétel: | 10 mA |

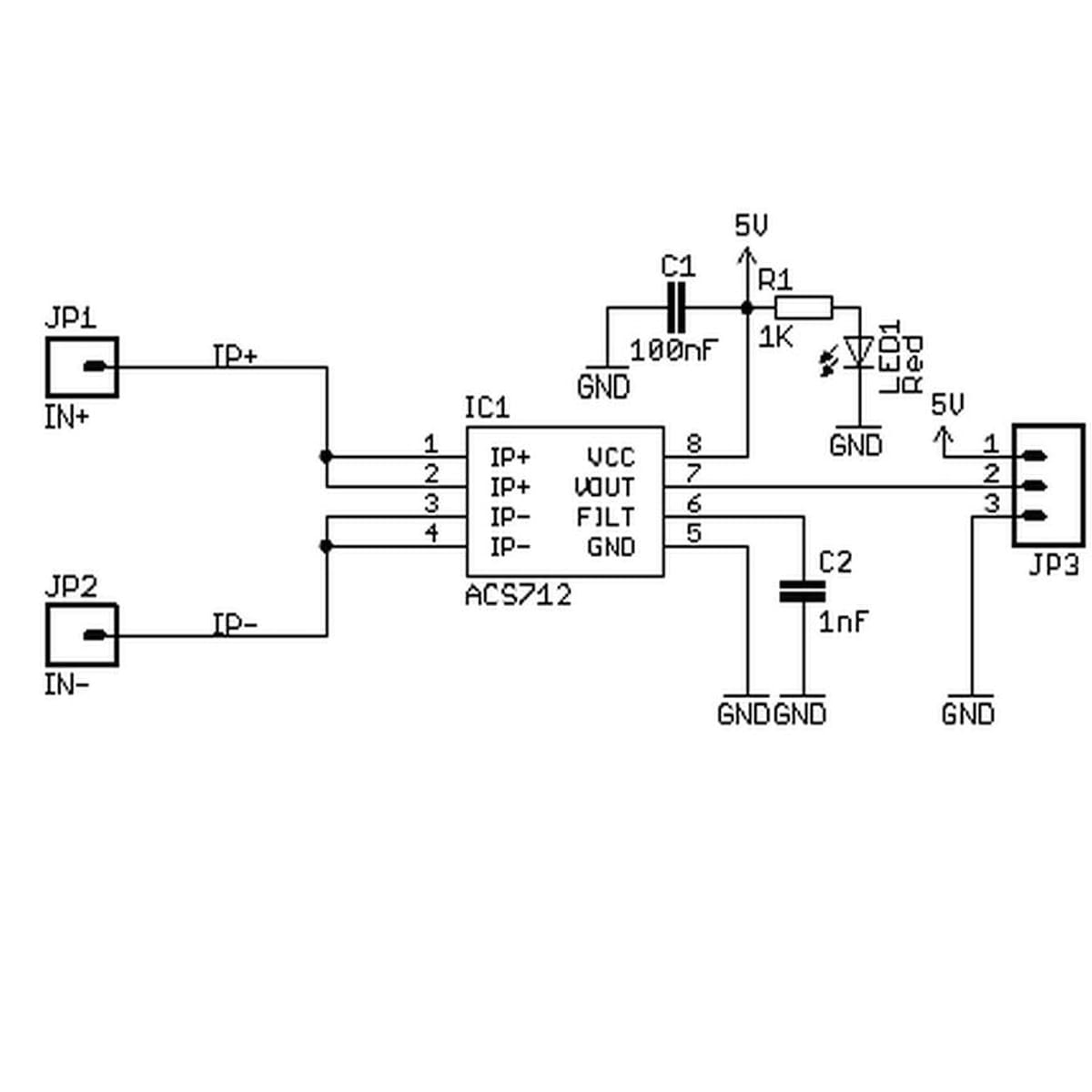

| Csatlakozás: | Vcc, Out, GND |
| Frekvenciatartomány: | 0…80 kHz |
| Nemlinearitás: | <1,5 százalék |
| Adatlapi teljes kimeneti hiba: | ±1,5 százalék 25 Celsius fokon |
| Üzemi hőmérséklet: | -40…+85 Celsius fok |
| Átütési szilárdság: | ~2,1 kV |
| Belső vezető ellenállása: | 1,2 mOhm tipikus |
| Méret: | kb. 5 x 2 x 1 cm |
| Protokoll: | Analóg |
| Arduino kompatibilitás: | Igen, analóg bemenettel |
| ESP32/ESP8266 kompatibilitás: | Igen, de az ADC bemeneti feszültségtartományt illeszteni kell |
| Raspberry Pi kompatibilitás: | Külső ADC modullal |
Dokumentáció
- ACS712 gyártói adatlap – Allegro MicroSystems
- ACS712 Arduino könyvtár – GitHub
- Áram és feszültség szenzorok kategória TavIR WebShop
Csomag
- 1 x 0-20A AC/DC precíziós árammérő szenzor modul
