DHT-11 pára- és hőmérséklet-szenzor

780Ft (614Ft+ÁFA)

A DHT-11 pára- és hőmérséklet-szenzor DHT11 alapú digitális hőmérséklet- és páratartalom-mérő modul Arduino, ESP8266, ESP32 és más mikrokontrolleres beltéri projektekhez. Egy adatvezetéken kommunikál, 0-50 C és 20-90% RH tartományban használható, de nem precíziós vagy kültéri mérésre való.

10 készleten

Cikkszám: T96165 Kategóriák: Hőmérséklet, Páratartalom (nedvesség)

Cikkszám: T96165

Leírás

A DHT-11 pára- és hőmérséklet-szenzor egyszerű digitális környezetmérő modul Arduino, ESP és más mikrokontrolleres kísérletekhez. Egy adatvezetéken adja vissza a hőmérsékletet és a relatív páratartalmat, ezért jó tanuló- és prototípus-alkatrész beltéri mérésekhez, kijelzős projektekhez vagy alap adatnaplózáshoz. A DHT11 gyári tartománya 0-50 C és 20-90% RH, tipikus pontossága ±2 C és ±5% RH.

A hőmérséklet és a páratartalom sok hobbielektronikai projektben nem vezérlési pontosságú adatként kell, hanem állapotjelzésként: melegszik-e a doboz, száraz-e a levegő, változik-e a környezet, kell-e ventilátort vagy kijelzést kapcsolni. Erre a DHT-11 pára- és hőmérséklet-szenzor jó belépő szintű alkatrész.

Nem laborpontosságú mérő, hanem olyan szenzor, amellyel meg lehet tanulni a digitális érzékelő kezelését, az időzítésérzékeny adatolvasást, a könyvtárhasználatot és a hibás mérési értékek kezelését.

Egy mondatban: A DHT-11 pára- és hőmérséklet-szenzor egy DHT11 alapú digitális modul, amely egyetlen adatvezetéken adja át a beltéri hőmérséklet- és páratartalom-adatokat mikrokontroller felé.

Működés és beépítési logika

A DHT11 szenzorban páratartalom-érzékelő elem, NTC hőmérséklet-érzékelő és belső vezérlő található. A szenzor nem analóg feszültséget ad ki, hanem digitális adatcsomagot küld. A kommunikáció időzítése szoros, ezért Arduino alatt célszerű kész DHT könyvtárat használni, például az Adafruit DHT sensor library-t.

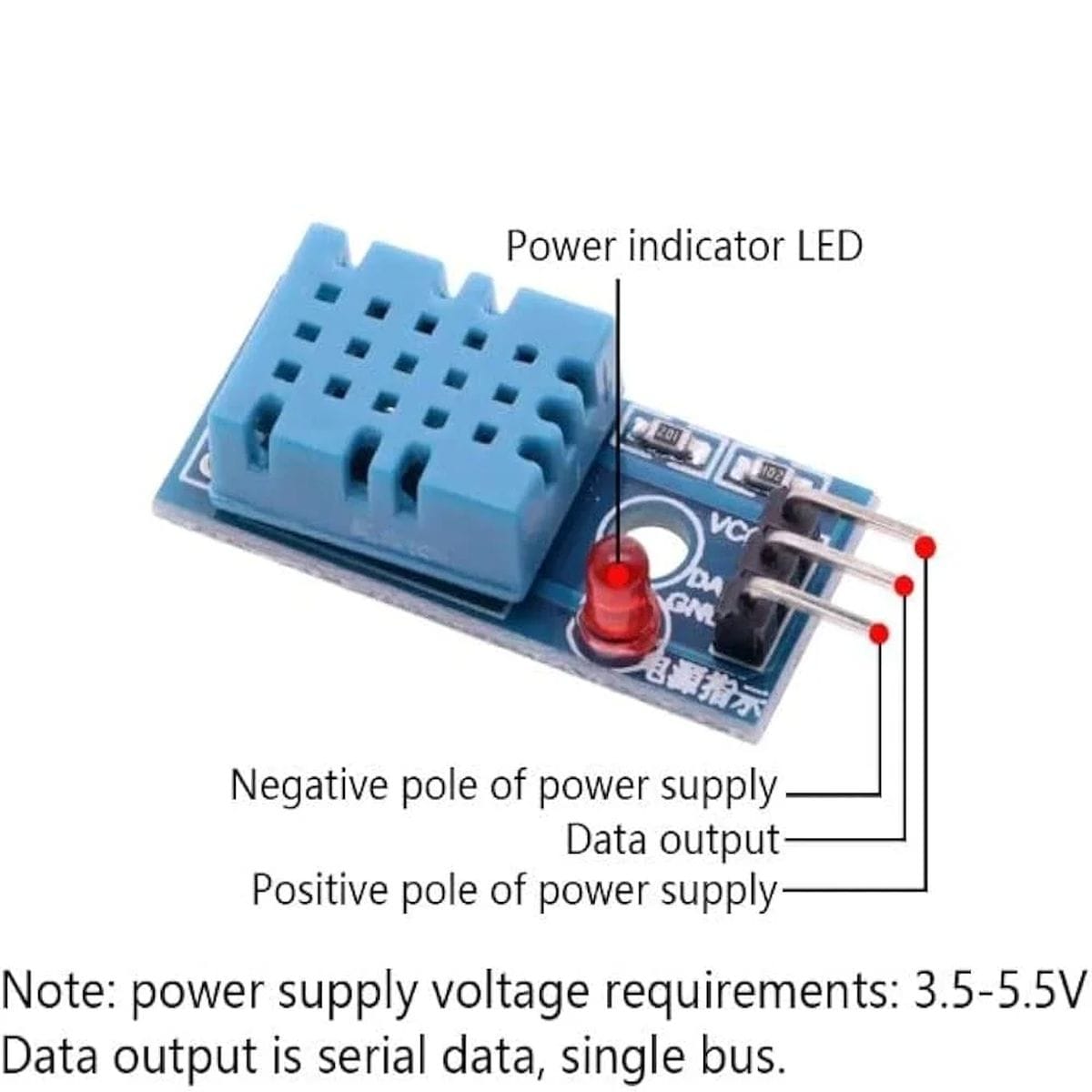

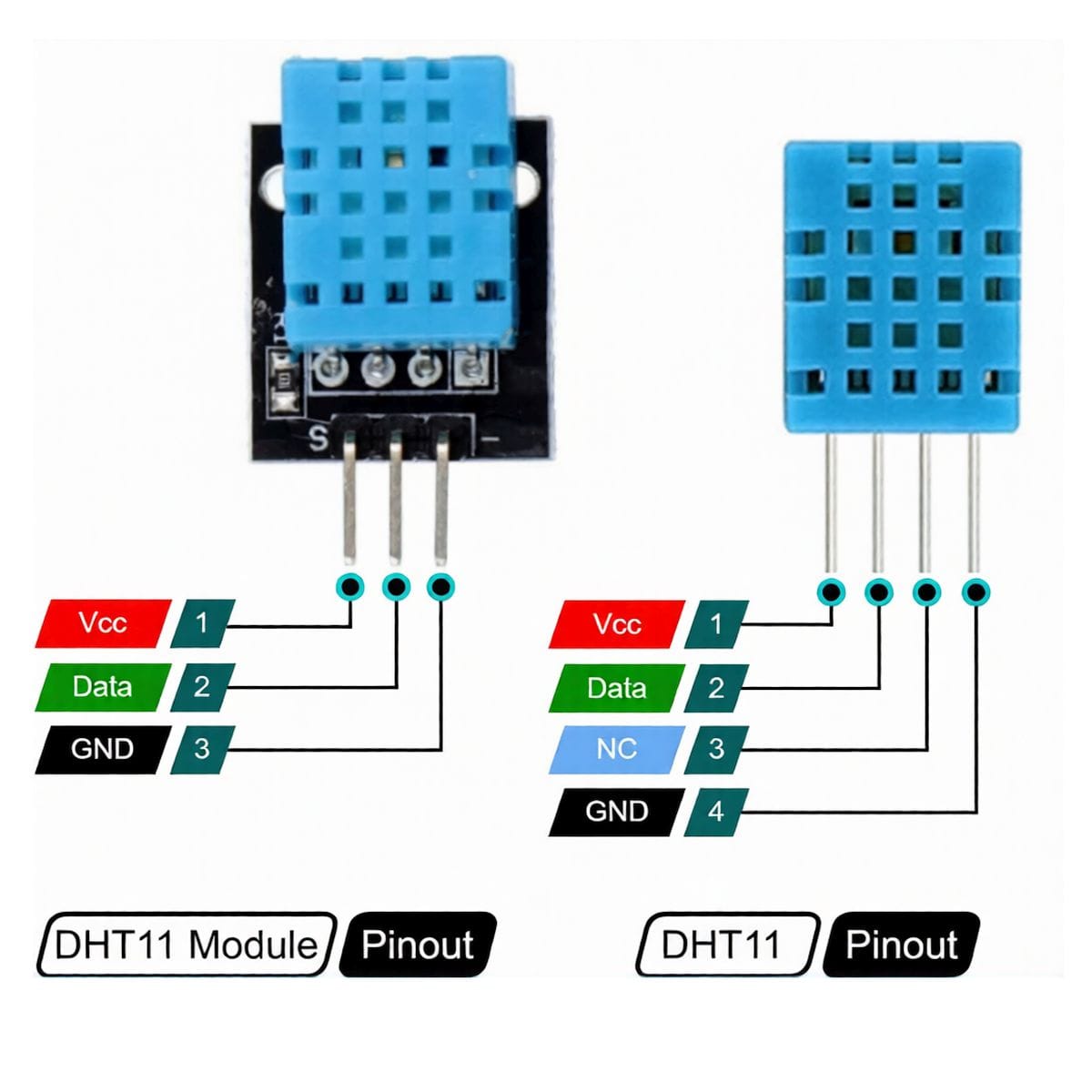

A modulváltozatoknál általában három bekötési ponttal találkozol:

VCC: tápfeszültség
DATA vagy SIG: digitális adatjel
GND: föld

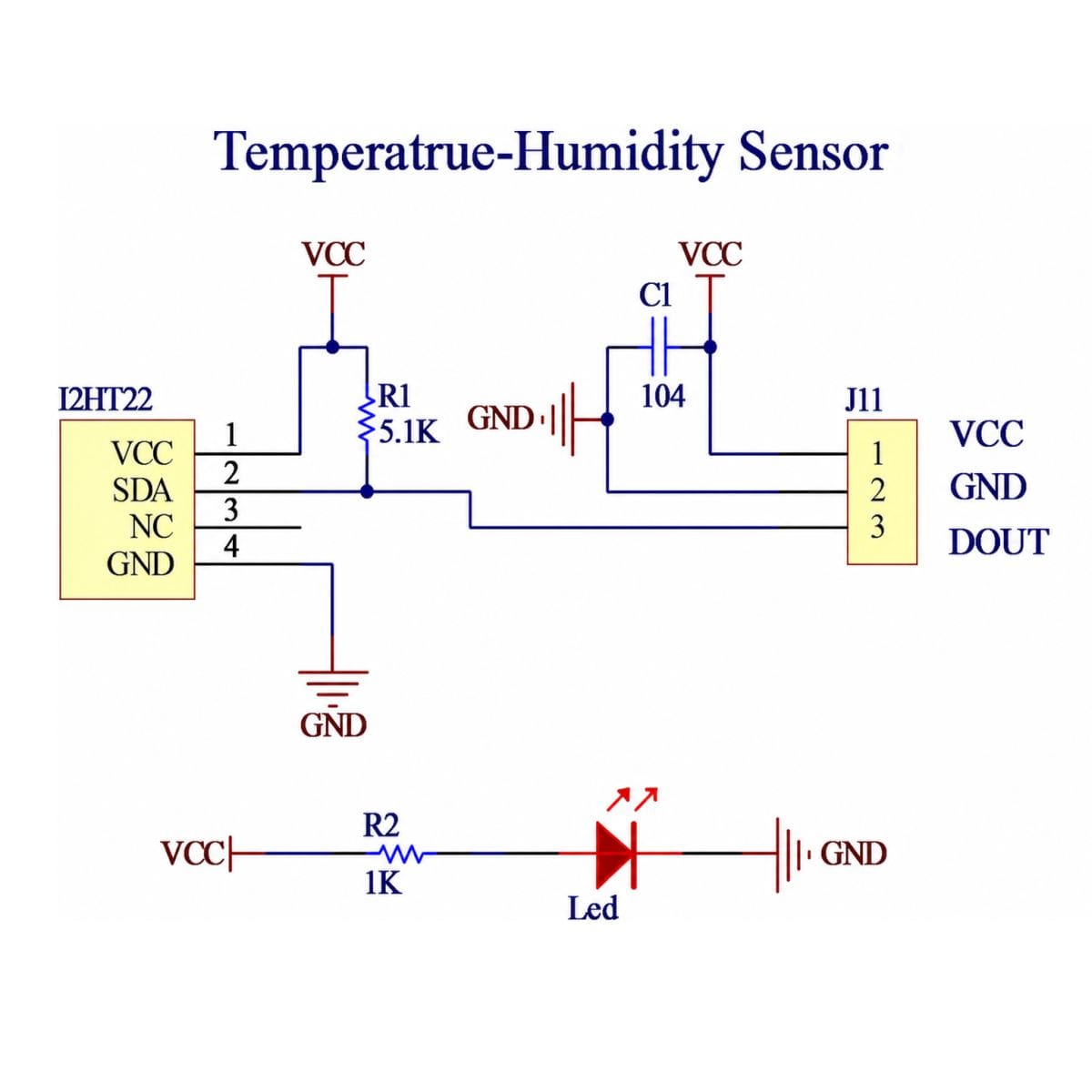

Arduino UNO-val gyakori bekötés a DATA/SIG vezeték D2 digitális bemenetre, VCC az 5 V-ra, GND a GND-re. ESP8266 vagy ESP32 mellett a 3,3 V-os tápellátás és a választott GPIO láb ellenőrzése a lényeg. Hosszabb vezetéknél vagy zajos környezetben a DATA és VCC közé tett 10 kΩ körüli felhúzó-ellenállás sok bizonytalan olvasást megszüntethet.

Felhasználási példák

A DHT-11 pára- és hőmérséklet-szenzor ezekben a feladatokban használható jól:

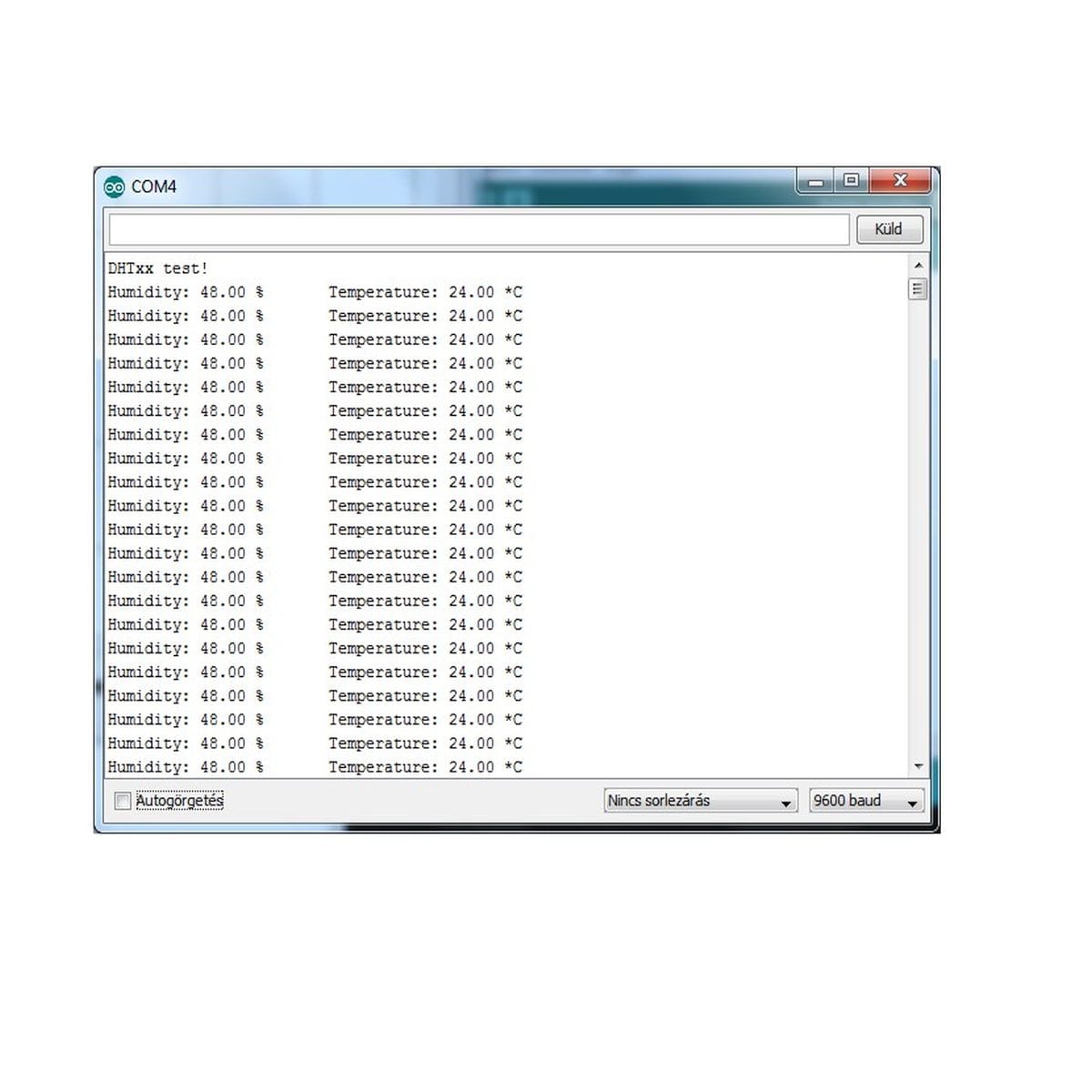

Arduino tanulóprojektben hőmérséklet és páratartalom kiírására soros monitorra.
LCD vagy OLED kijelzős beltéri klímafigyelő építéséhez.
Egyszerű adatnaplózó rendszerhez, ahol percenkénti vagy ritkább mintavétel elég.
Okos növényfigyelő vagy növényházi próbapaneles kísérlet környezeti adatához.
Ventilátorvezérlő prototípushoz, ahol a kapcsolási küszöb nem igényel nagy pontosságot.
Oktatási készletbe, mert a bekötés kevés vezetékkel megoldható, a programozási oldal mégis tanulságos.
Zárt elektronikai doboz vagy szekrény belső állapotának alap figyelésére.
ESP8266 vagy ESP32 alapú egyszerű otthoni adatküldő projektben.

Kompatibilitás és beüzemelés

Mire figyelj?	Mit okoz?
Arduino UNO-n melyik digitális lábra kötöd a DATA vezetéket?	A programban ugyanazt a lábszámot kell megadni, különben a szenzor nem válaszol.
ESP8266 vagy ESP32 mellett 3,3 V-tal használod?	A legtöbb ilyen vezérlő 3,3 V-os logikájú, ezért a táp- és jelszinteket ellenőrizni kell.
Van-e beépített felhúzó-ellenállás a modulon?	Ha nincs, vagy hosszú a vezeték, a mérés kimaradhat vagy hibás értéket adhat.
Túl gyakran olvasod a szenzort?	A DHT11 lassú szenzor, a túl sűrű lekérdezés hibás vagy ismétlődő adatot okozhat.
DHT11 típust állítottál be a könyvtárban?	Ha DHT22 vagy más típus marad a kódban, az olvasás hibás lehet.
Párás, zárt vagy rosszul szellőző helyre teszed?	A szenzor késve reagál, és nem a tényleges környezeti levegőt méri.

Döntés előtt ellenőrizd

A választásnál ne csak azt nézd, hogy a szenzor hőmérsékletet és párát mér. A DHT11 egész értékeket ad vissza, szűk tartományban dolgozik, és a pontossága alap környezetfigyeléshez elegendő. A TavIR összehasonlítása szerint a DHT22 szélesebb tartományt és jobb pontosságot ad, míg a DHT11 olcsóbb és egyszerűbb tanulószenzor.

Ezeket érdemes előre eldönteni:

Elég-e a 0-50 C hőmérséklet-tartomány?
Elég-e a 20-90% RH páratartalom-tartomány?
Elfogadható-e a ±2 C és ±5% RH pontosság?
Kell-e tizedes felbontás, vagy elég az egész szám?
Rövid vezetékkel kerül-e a vezérlő mellé?
Beltérben lesz-e, vagy kültéri, párás, fagyos helyre kerülne?
Csak kijelzésre kell, vagy szabályozási döntést is erre bíznál?

Használati korlátok és rossz választási helyzetek

A DHT-11 pára- és hőmérséklet-szenzor nem minden hőmérséklet- és páramérési feladatra való.

Ne ezt válaszd, ha pontos páratartalom-mérés kell kalibrált mérési jegyzőkönyvhöz.
Ne ezt válaszd, ha 0 C alatti hőmérsékletet kell mérni.
Ne ezt válaszd, ha gyorsan változó levegő hőmérsékletet kell követni.
Ne ezt válaszd, ha kültéri, esőnek, párának vagy páralecsapódásnak kitett mérési pontot építesz.
Ne ezt válaszd, ha a vezérlés hibás mérés esetén kárt okozhat.
Ne ezt válaszd, ha tizedes pontosságú hőmérsékleti adatot szeretnél.
Pontosabb vagy szélesebb tartományú feladathoz DHT22, SHT3x, AHT20 vagy BME280 jellegű szenzor lehet jobb irány.

Műhelytitok

A DHT11-nél a legtöbb kezdő hiba nem magából a szenzorból jön, hanem a bekötésből és az időzítésből. Rövid vezetéken, stabil táp mellett általában hamar életre kel, de hosszabb vezetéknél a külső felhúzó-ellenállás csökkentése és a ritkább lekérdezés sok véletlenszerű hibát eltüntet.

Műszaki jellemzők

Szenzortípus:	DHT11 digitális hőmérséklet- és páratartalom-szenzor
Termékkialakítás:	Modulváltozat, tipikusan 3 pines bekötéssel
Tápfeszültség:	3,3-5,5 V DC
Kommunikáció:	Aosong-féle egyvezetékes digitális adatbusz, nem Dallas 1-Wire
Mérési adat:	Hőmérséklet és relatív páratartalom
Hőmérséklet-tartomány:	0-50 C
Páratartalom-tartomány:	20-90% RH
Hőmérséklet pontosság:	±2 C
Páratartalom pontosság:	±5% RH
Felbontás:	1 C és 1% RH
Adatcsomag:	40 bit: páratartalom, hőmérséklet, ellenőrzőösszeg
Arduino könyvtár:	DHT sensor library, például Adafruit DHT
Tipikus Arduino bekötés:	VCC – 5 V, GND – GND, DATA/SIG – digitális bemenet
ESP kompatibilitás:	ESP8266/ESP32 mellett 3,3 V-os táp- és GPIO-szint ellenőrzéssel
Raspberry Pi használat:	GPIO-n keresztül, időzítésérzékeny olvasással és megfelelő könyvtárral

Dokumentáció

Csomag

1x DHT-11 pára- és hőmérséklet-szenzor modul
1x 3 ér Dupont anya-anya kábel

További információk

Tömeg	0,015 kg

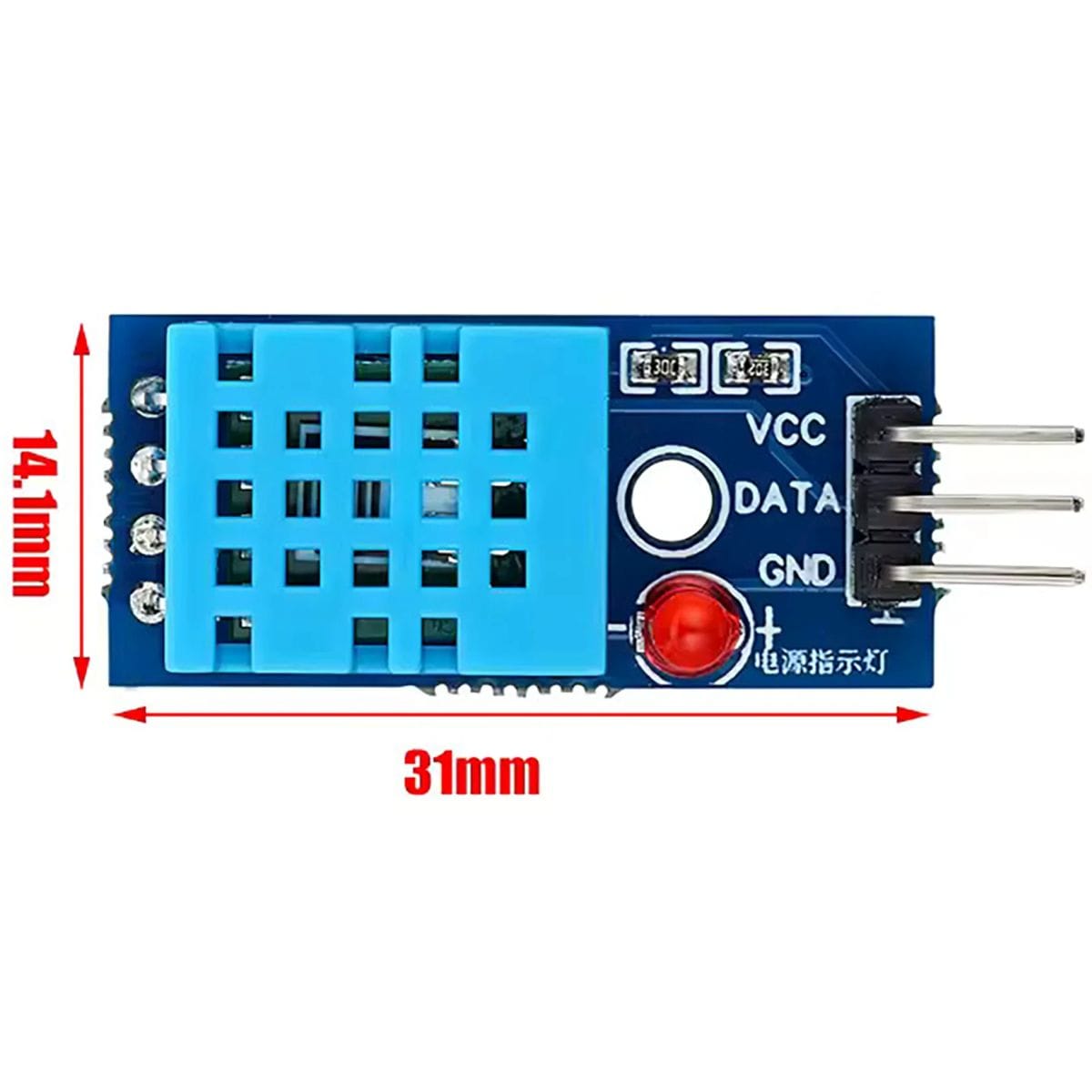

Méretek	4 × 4 × 1 cm
Cikkszám	T96165
Protokoll	Egyedi
Szenzor	Hőmérséklet, Páratartalom
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„DHT-11 pára- és hőmérséklet-szenzor” értékelése elsőként

Gyakran ismételt kérdések a DHT-11 pára- és hőmérséklet-szenzorról

Mire használható a DHT-11 pára- és hőmérséklet-szenzor Arduino projektekben?

A DHT-11 pára- és hőmérséklet-szenzor beltéri hőmérséklet és relatív páratartalom alap mérésére használható. Jól illik tanulóprojektekhez, kijelzős környezetfigyeléshez és egyszerű adatnaplózáshoz.

Hogyan kell bekötni a DHT11 szenzort Arduino UNO-hoz?

A modul VCC pontját 5 V-ra, GND pontját földre, a DATA vagy SIG pontot pedig egy digitális bemenetre, például D2-re kell kötni. A programban ugyanazt a lábat kell megadni, különben a szenzor nem fog értelmezhető adatot adni.

Használható a DHT11 ESP8266 vagy ESP32 mellett?

Igen, de 3,3 V-os vezérlőknél ellenőrizni kell a tápfeszültséget és a GPIO jelszintet. Rövid vezetékezés és megfelelő felhúzó-ellenállás mellett egyszerű IoT mérőpont építhető belőle.

Milyen pontosságot tud a DHT11 hőmérséklet és páratartalom mérésnél?

A DHT11 tipikusan ±2 C hőmérsékleti és ±5% RH páratartalom-pontosságú szenzor. Ez alap kijelzéshez és tanuláshoz elég, de precíziós méréshez más szenzor kell.

Miért ad hibát vagy NaN értéket a DHT11 olvasása?

Gyakori ok a rossz lábkiosztás, a hiányzó vagy gyenge felhúzó-ellenállás, a túl hosszú vezeték, a zajos tápellátás vagy a túl sűrű lekérdezés. Elsőként a bekötést, a közös földet és a programban megadott DHT11 típust érdemes ellenőrizni.

Kell felhúzó-ellenállás a DHT11 adatvezetékére?

Sok modulon van beépített felhúzó-ellenállás, de ez modulváltozattól függ. Hosszabb vezetéknél vagy bizonytalan olvasásnál egy külső, körülbelül 10 kΩ-os ellenállás a DATA és VCC közé gyakran stabilabb működést ad.

Miben különbözik a DHT11 és a DHT22?

A DHT22 szélesebb hőmérséklet- és páratartalom-tartományban mér, pontosabb és tizedes értékeket is adhat. A DHT11 egyszerűbb és olcsóbb tanulószenzor, de szűkebb tartományú és durvább felbontású.

Alkalmas a DHT11 kültéri mérésre?

Alapkiépítésben nem kültéri szenzor. A pára, páralecsapódás, fagy és közvetlen nedvesség pontatlanságot vagy meghibásodást okozhat, ezért kültérre inkább védett kivitelű vagy más típusú érzékelőt érdemes keresni.

Milyen gyakran lehet kiolvasni a DHT11 szenzort?

A DHT11 lassú környezeti szenzor, ezért nem gyors szabályozási feladatokra való. A gyakorlatban érdemes legalább 1-2 másodpercet hagyni a kiolvasások között.

Miért csak egész fokokat és egész százalékos páratartalmat látok?

A DHT11 felbontása 1 C és 1% RH, ezért nem tizedes pontosságú adatot ad. Ez a szenzor tulajdonsága, nem programhiba.

Hol találok DHT11 Arduino bekötési és példakódos magyarázatot?

A TavIR DHT11 Arduino cikke gyakorlati bekötési példát és kódhasználati magyarázatot ad: Hőmérséklet és páratartalom mérése Arduino-val: DHT11.

Hol nézhető meg a DHT11 és DHT22 összehasonlítása?

A választáshoz hasznos a TavIR összehasonlító cikke, amely a DHT11 és DHT22 tartományát, pontosságát és gyakorlati különbségeit is tárgyalja: DHT11, DHT22 hőmérséklet- és páraszenzor.
