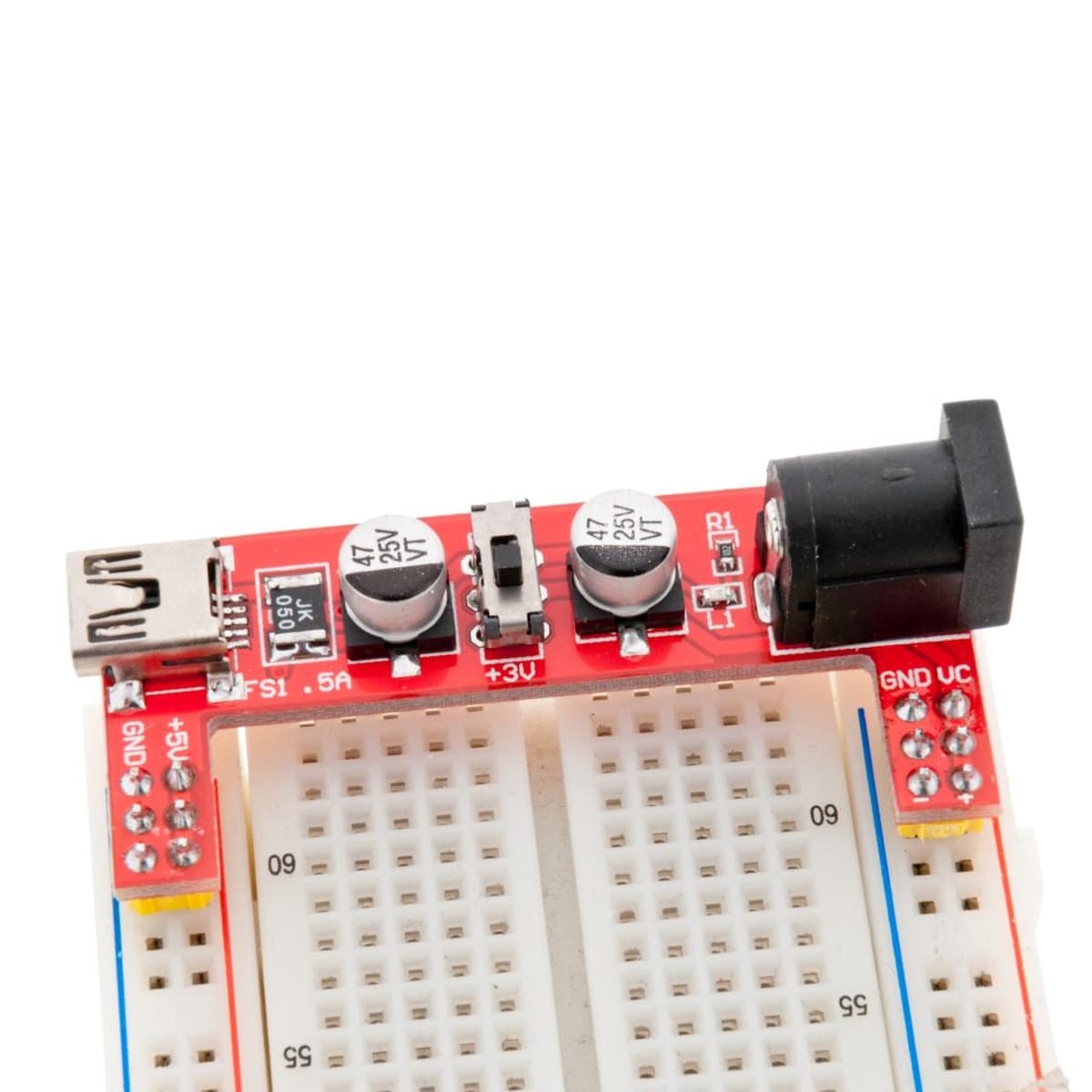

Piros próbapanel tápegység modul miniUSB és DC bemenettel, kapcsolható 3,3 V, 5 V kimenettel Arduino és breadboard projektekhez.

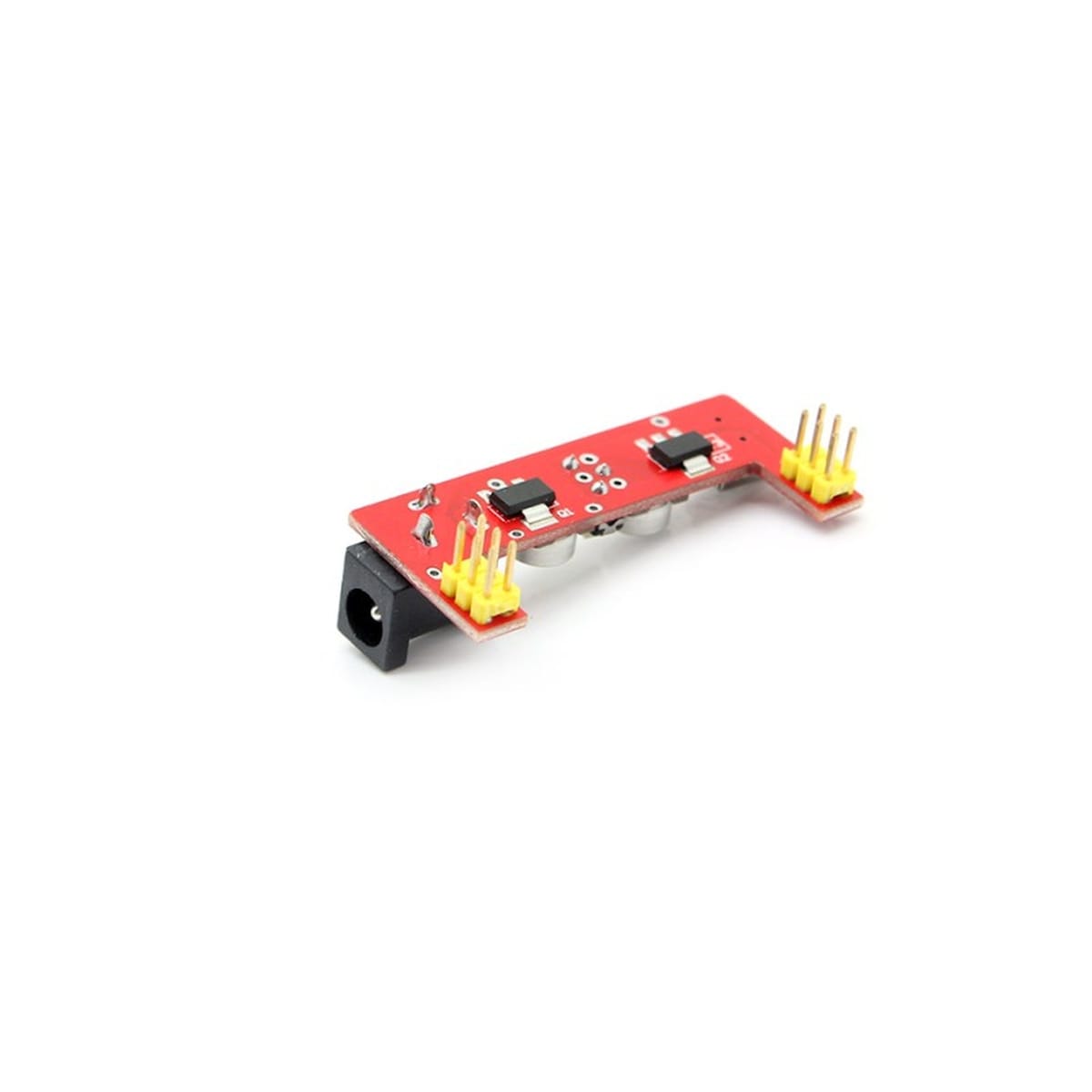

Piros breadboard tápegység modul miniUSB és DC bemenettel, kapcsolható 3,3 V és 5 V kimenettel mikrokontrolleres prototípusokhoz.

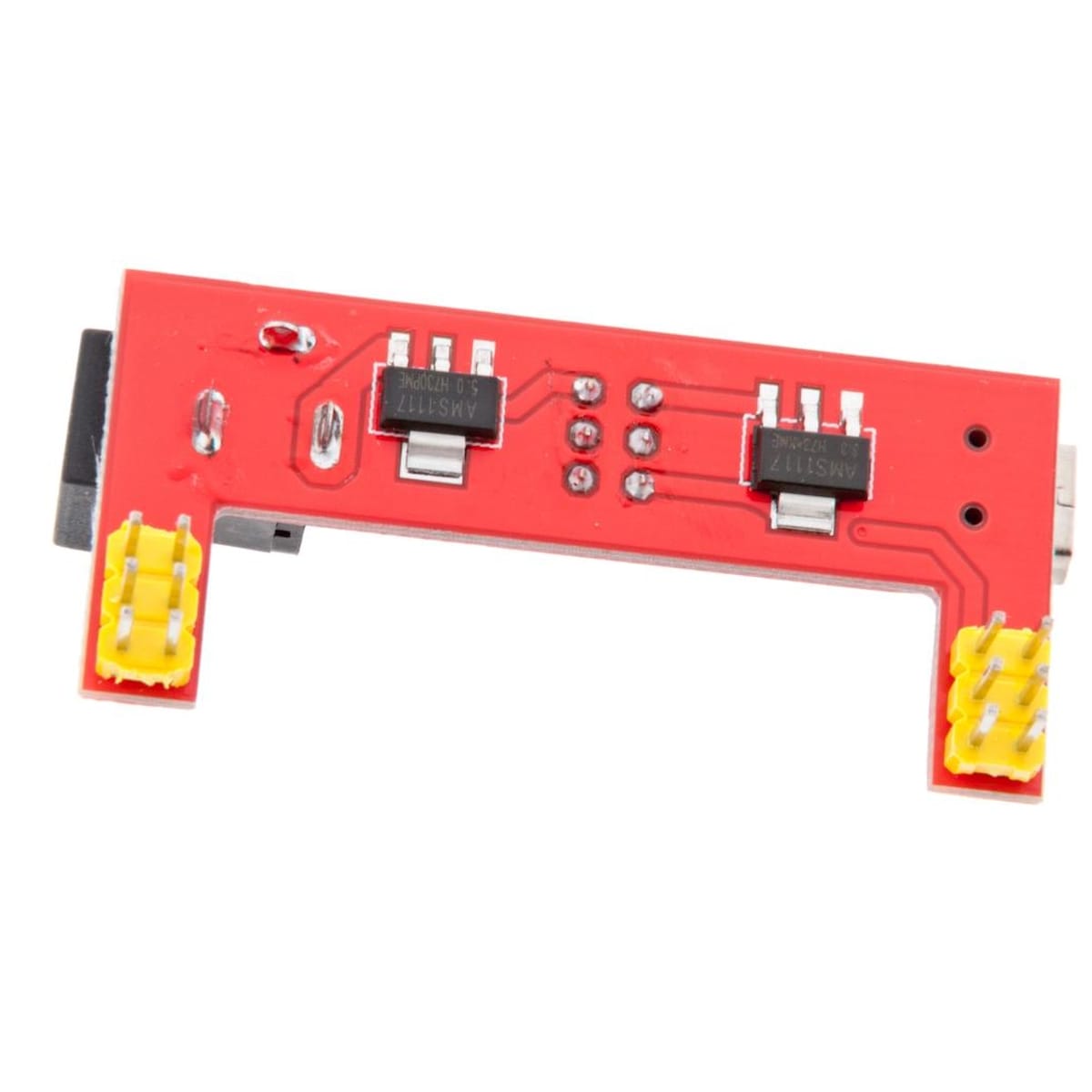

Breadboardra illeszthető piros tápmodul USB és adapter bemenettel, 5 V és 3,3 V próbapaneles tápellátáshoz Arduino projektekhez.

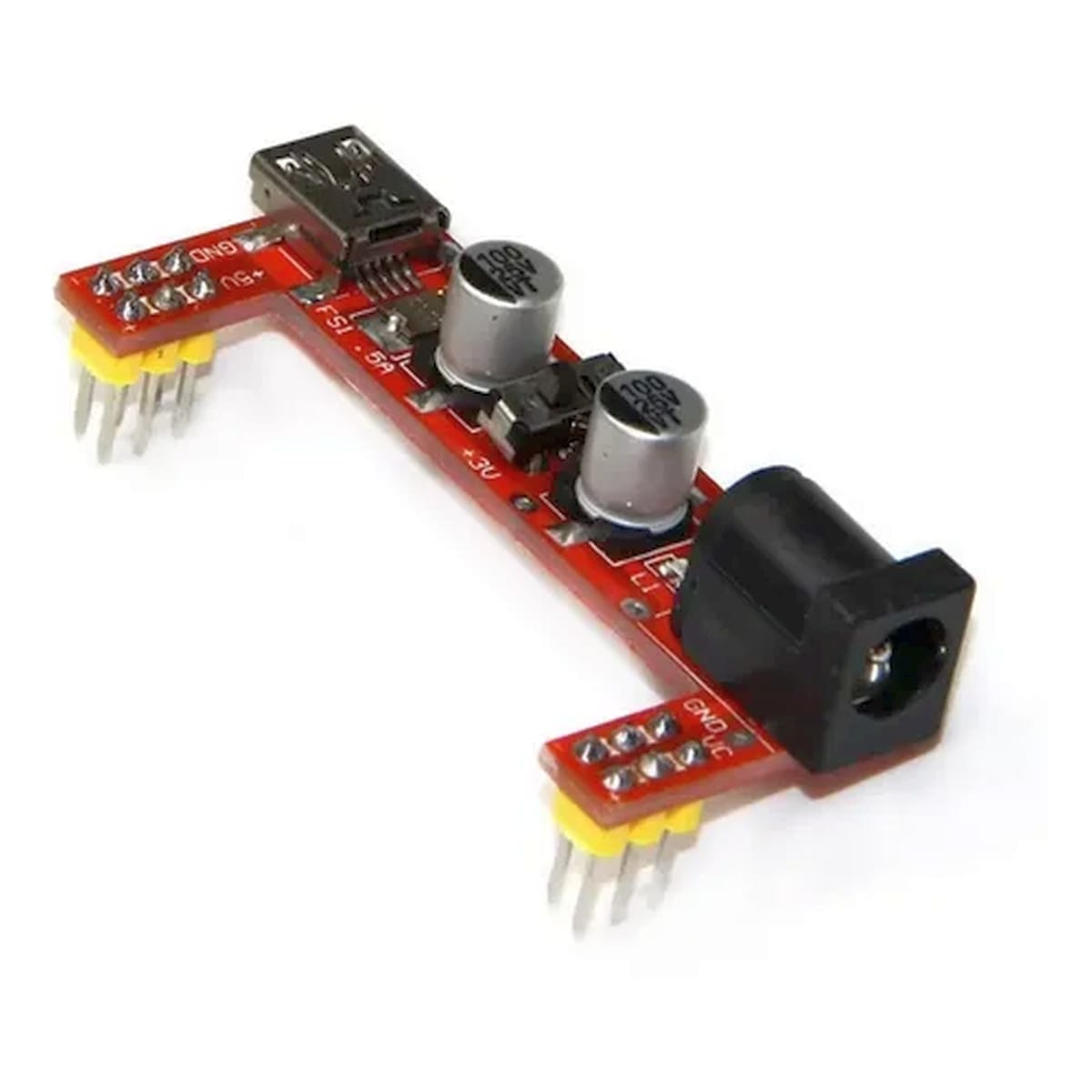

Piros MB102 jellegű breadboard tápegység modul, kapcsolóval, kondenzátorokkal és jelölt 5 V, 3,3 V, GND kivezetésekkel.

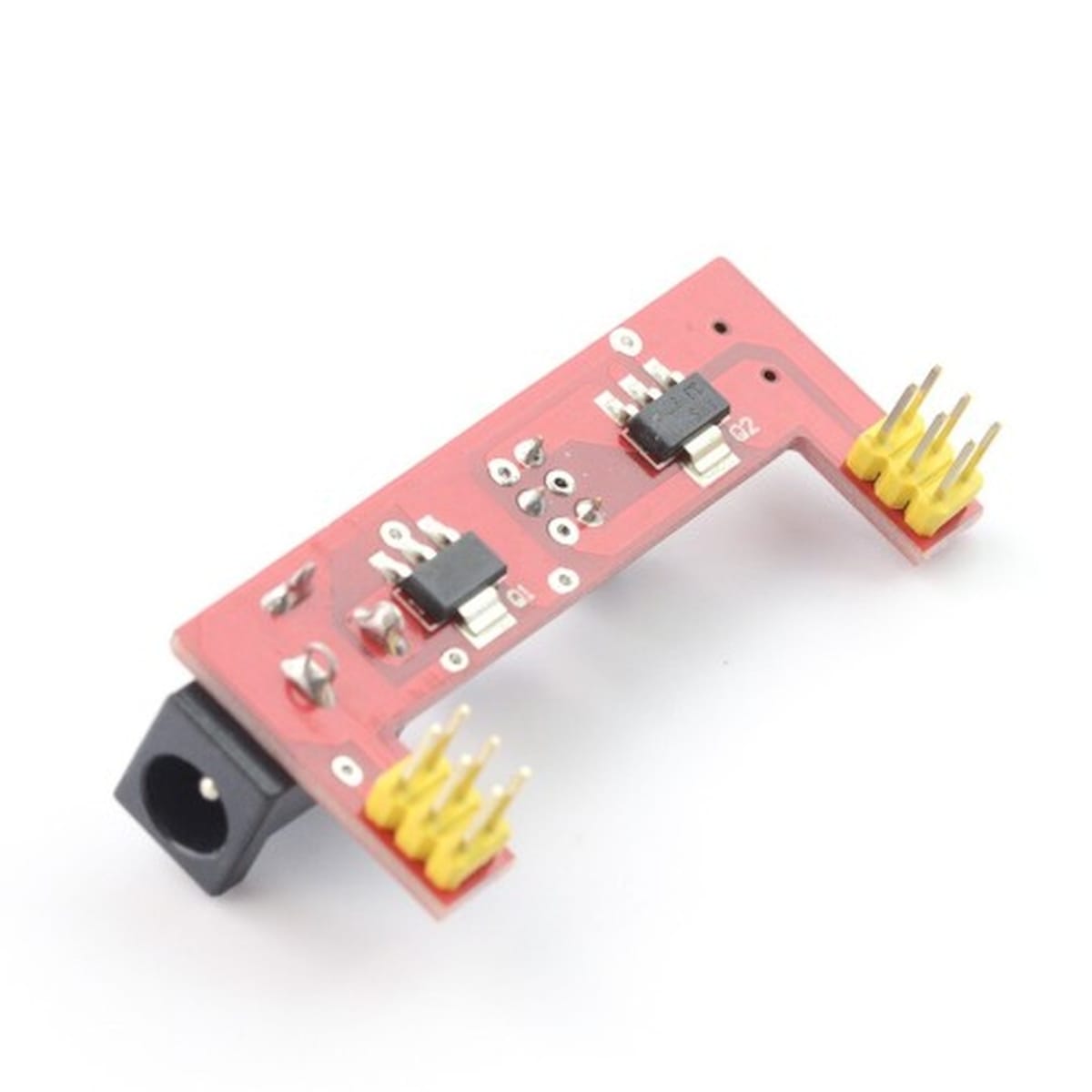

Próbapanelre szerelt piros tápegység modul 400 vagy 830 pontos breadboardhoz, miniUSB csatlakozóval és kapcsolható tápfeszültséggel.

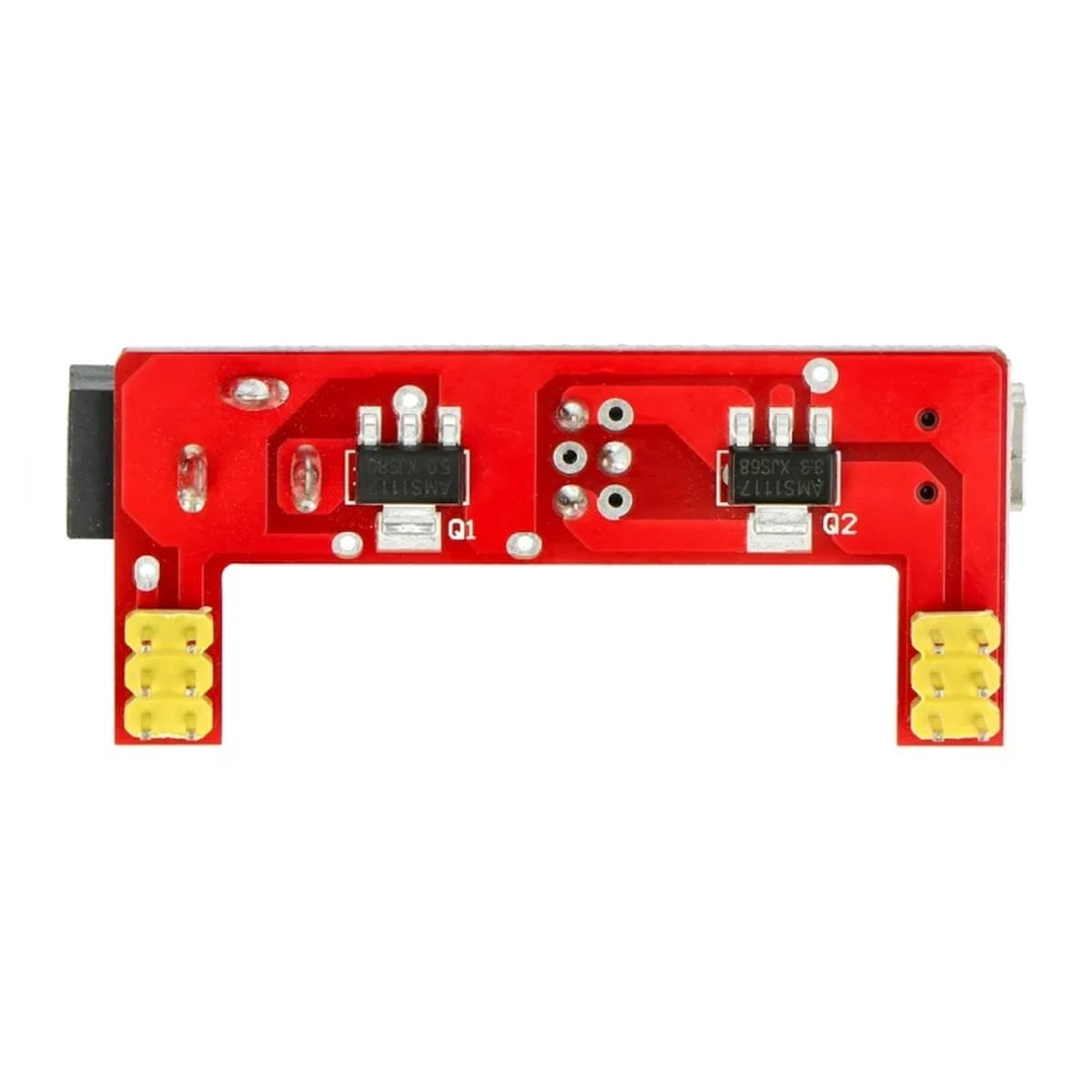

Piros breadboard tápegység modul miniUSB bemenettel, DC aljzattal és kapcsolható 3,3 V, 5 V tápágakkal próbapaneles áramkörökhöz.

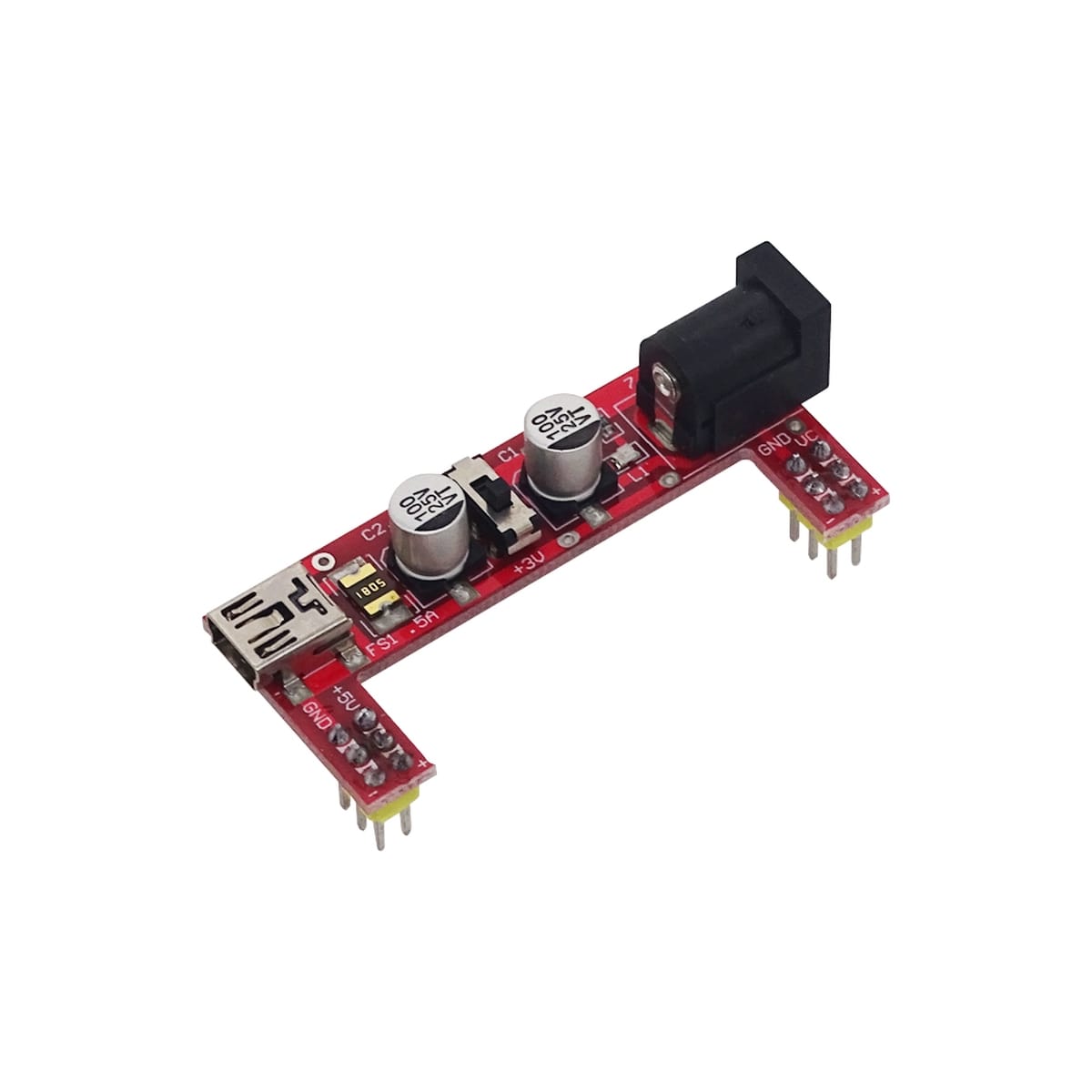

Piros tápellátó modul breadboardhoz, két kondenzátorral, kapcsolóval, miniUSB csatlakozóval és 5 V, 3,3 V kimeneti jelölésekkel.

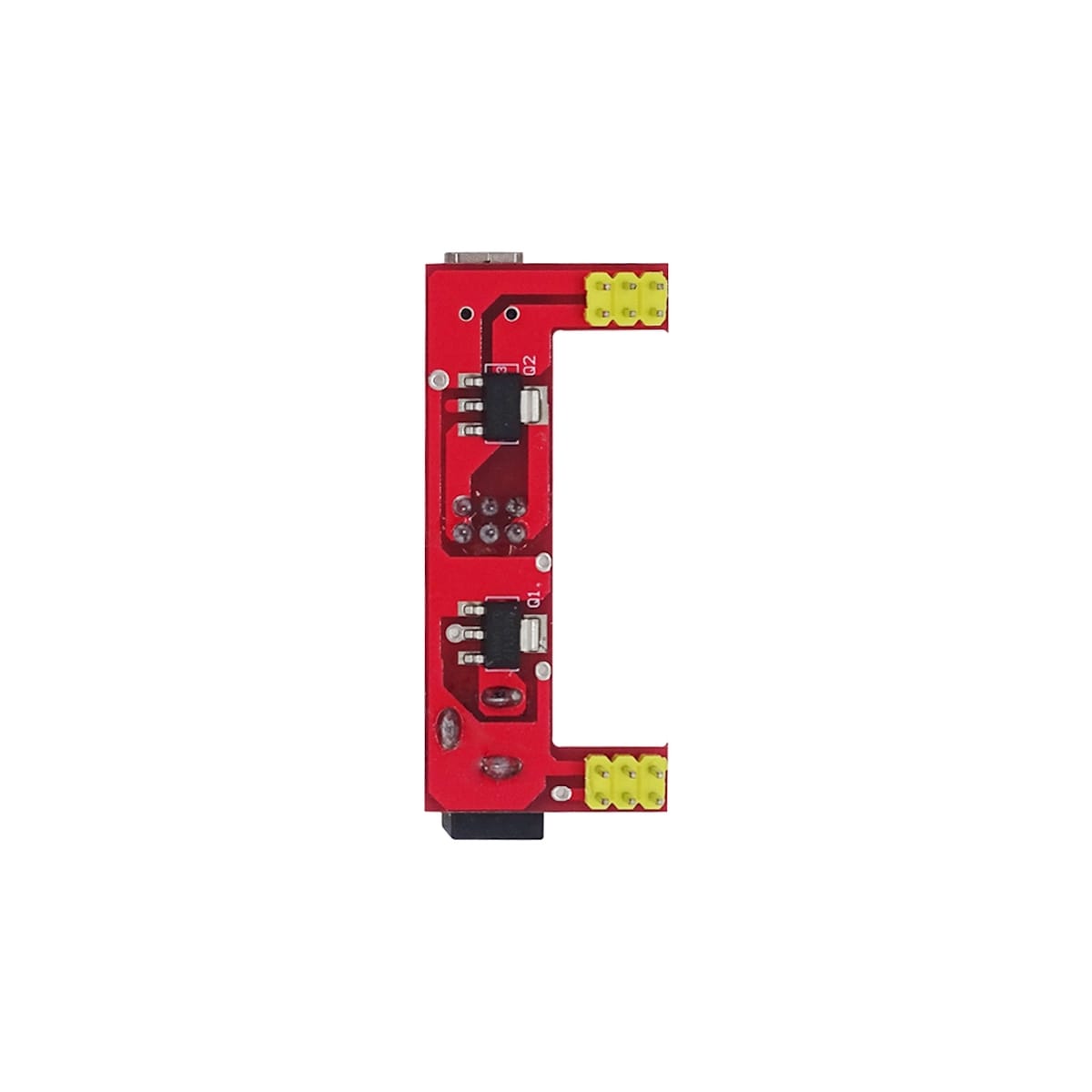

Próbapanelhez való piros tápegység modul kapcsolóval, USB csatlakozóval és adapter bemenettel, kisáramú Arduino prototípusok tápellátásához.

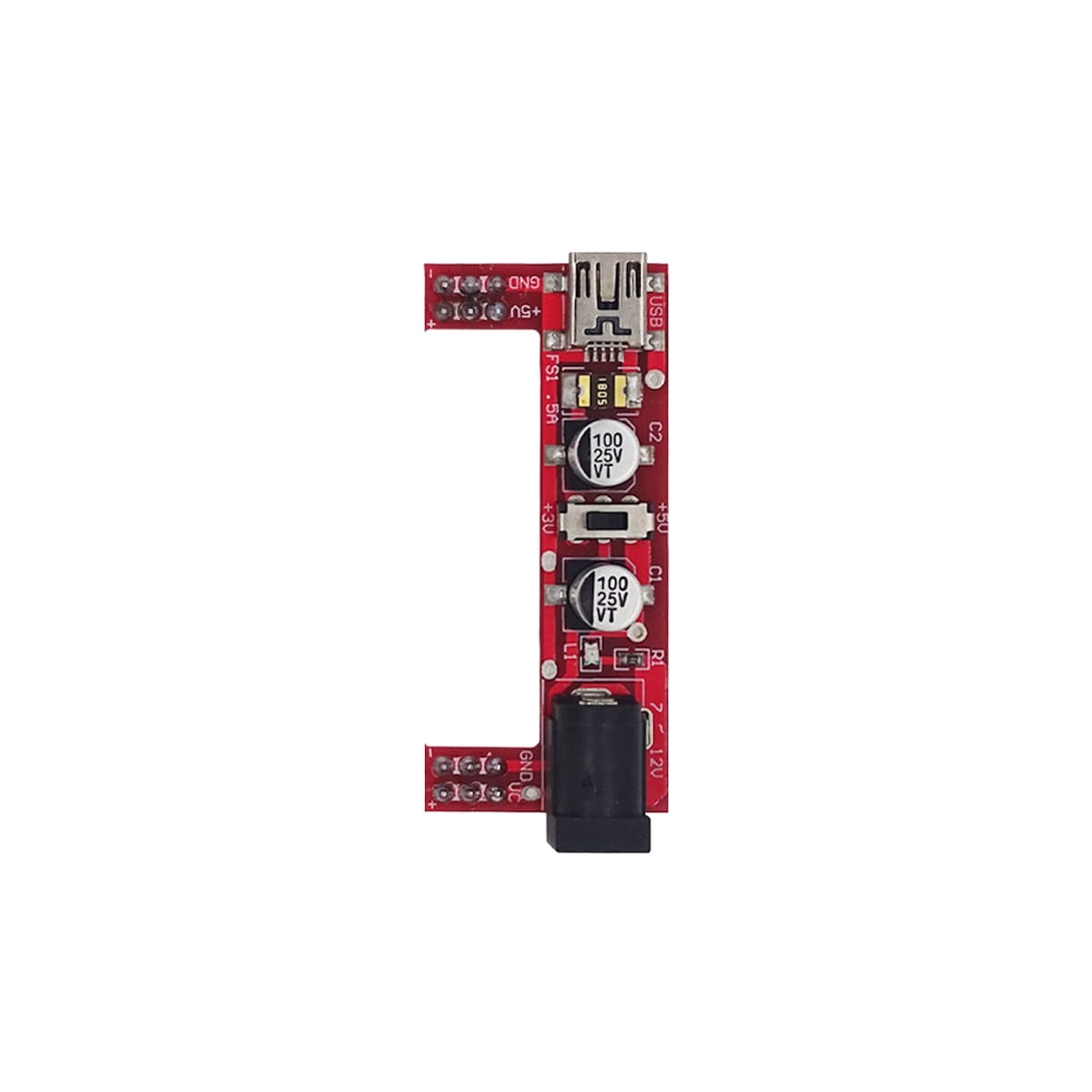

Piros breadboard tápegység modul 400 és 830 pontos próbapanelekhez, miniUSB, DC bemenet és választható tápfeszültség használatához.
Piros próbapanel tápegység modul miniUSB és DC bemenettel, kapcsolható 3,3 V, 5 V kimenettel Arduino és breadboard projektekhez.

Tápegység-modul II. (piros)

950Ft (748Ft+ÁFA)

13 készleten

Hozzáadás a kívánságlistához
Cikkszám: T87129 Kategóriák: ,
Cikkszám: T87129

Leírás

A Tápegység-modul II. (piros) breadboardra illeszthető tápmodul, amellyel 400 vagy 830 pontos dugdosó próbapanelen 3,3 V-os és 5 V-os tápágakat tudsz kialakítani. Arduino, ESP32, ESP8266, szenzoros és oktatási próbakapcsolásokhoz való, ahol a tápellátást áttekinthetőbben szeretnéd kezelni.

Miért fontos ez?

Breadboardos próbánál sok hiba nem a programból indul. Egy rossz sínre adott 5 V, egy hiányzó közös GND vagy egy túlterhelt tápág elég ahhoz, hogy a mikrokontroller újrainduljon, a szenzor eltűnjön, vagy a mérés bizonytalan legyen.

A Tápegység-modul II. (piros) abban segít, hogy a próbapanel tápvonalai rendezettebben kapjanak 3,3 V vagy 5 V feszültséget. Ez nem labor tápegység, hanem kisáramú breadboard tápmodul fejlesztéshez, oktatáshoz és gyors próbákhoz.

Egy mondatban: a Tápegység-modul II. (piros) egy MB102 jellegű breadboardra illeszthető tápmodul, amely 5 V miniUSB vagy DC adapteres bemenetből 3,3 V-os és 5 V-os próbapaneles tápágakat ad.

Hogyan illeszkedik a rendszerbe?

A Tápegység-modul II. (piros) a breadboard táp sínjeire csatlakozik. Így nem külön-külön kell a tápot jumpervezetékekkel elvinni a próbapanel szélére.

A bemenet kétféleképpen adható:

  • miniUSB csatlakozón keresztül 5 V-ról,
  • külső DC adapterről 6,5-12 V tartományban.

A kimeneti oldalon 3,3 V és 5 V használható kapcsolható módon. Ez akkor hasznos, ha ugyanazon a próbapanelen például egy 5 V-os Arduino környezet és egy 3,3 V-os szenzor is jelen van.

Bekapcsolás előtt mindig nézd meg a jumperállást. A Tápegység-modul II. (piros) nem szintillesztő, hanem tápmodul. Attól, hogy 3,3 V-ot tud adni, még nem teszi 5 V-tűrővé az ESP32, ESP8266 vagy Raspberry Pi GPIO lábait.

Hol jön jól igazán?

A Tápegység-modul II. (piros) kisáramú próbapaneles fejlesztéseknél hasznos.

  • Arduino UNO vagy Nano köré épített breadboardos próbakapcsolás tápellátása.
  • ESP32 vagy ESP8266 mellé kötött 3,3 V-os szenzor kipróbálása.
  • I2C vagy SPI modul gyors tesztelése dugdosó próbapanelen.
  • LED, nyomógomb, potméter, kijelző vagy logikai modul próbája.
  • Oktatási feladat, ahol a tanuló a kapcsolás működésére figyel, nem a tápvezetékek kuszaságára.
  • Vegyes 3,3 V / 5 V próbapadi mérés, külön figyelt tápágakkal.
  • Hibakeresés, amikor ki kell zárni a tápfeszültség leesését vagy a rossz sínre kötést.

Kompatibilitás és beüzemelés

A Tápegység-modul II. (piros) 400 és 830 pontos breadboardokhoz készült, MB102 jellegű kialakításhoz. Más próbapanelnél ellenőrizni kell, hogy a tüskesor valóban a táp sínekre illeszkedik-e.

Arduino környezetben az 5 V-os ág a klasszikus UNO és Nano próbákhoz illik. ESP8266 és ESP32 mellett a 3,3 V-os tápág használható, de a jelszinteket külön kell kezelni. Raspberry Pi mellett csak akkor használd, ha pontosan tudod, melyik ponton van 3,3 V és melyik ponton van 5 V. A Raspberry Pi GPIO lábai nem 5 V-tűrők.

Ezt nézd meg, mielőtt döntesz

A legfontosabb adat a terhelés. A Tápegység-modul II. (piros) áganként legfeljebb 700 mA-rel számolható, ezért kisáramú próbákhoz való.

Ellenőrizd:

  • mekkora áramot vesz fel a teljes breadboardos kapcsolás,
  • melyik sínre kerül 3,3 V és melyikre 5 V,
  • kell-e közös GND a vezérlő és a külső modul között,
  • a breadboard tápvonalai nincsenek-e középen megszakítva,
  • a bemeneti adapter feszültsége 6,5-12 V tartományban van-e,
  • nem kerül-e 5 V-os táp vagy jel 3,3 V-os eszközre.

Amikor nem ez lesz a jó megoldás

  • Ne ezt válaszd motor, szervó, relécsoport vagy LED-szalag tápellátására, mert ezek induláskor nagy áramlökést vehetnek fel.
  • Ne ezt válaszd végleges, rázkódó vagy terepi beépítéshez, mert a breadboard mechanikailag nem erre való.
  • Ne ezt válaszd labor tápegység helyett, ha állítható feszültségre, áramkorlátra vagy pontos kijelzésre van szükség.
  • Ne ezt válaszd szintillesztésre, mert a Tápegység-modul II. (piros) tápfeszültséget ad, nem alakítja át a logikai jeleket.
  • Ne ezt válaszd nagyobb fogyasztású Raspberry Pi tápellátására, mert a Pi saját, megfelelően méretezett tápegységet igényel.

Műhelytitok

Ha egy breadboardos kapcsolás néha elindul, néha nem, először ne a kódot írd át. Mérd meg a tápágakat terhelés alatt. A Tápegység-modul II. (piros) sokat segít az átlátható tápelosztásban, de a rossz jumperelést, a megszakított breadboard sínt és a túlterhelést nem javítja ki helyetted.

Műszaki jellemzők

Terméknév:Tápegység-modul II. (piros)
Cikkszám:T87129
Terméktípus:Breadboard tápegység modul
Kompatibilis próbapanel:Breadboard 400 és 830, MB102 jellegű kialakítás
Bemenet miniUSB-ről:5 V
Bemenet DC adapterről:6,5-12 V DC
Kimeneti feszültség:3,3 V vagy 5 V, kapcsolható
Maximális kimeneti áram:700 mA feszültségáganként
Védelem:500 mA regenerálódó biztosíték
Felső tápág:0 V / 3,3 V / 5 V kapcsolható
Alsó tápág:GND és 5 V

Dokumentáció

Csomag

  • 1x BreadBoard powermodul (piros)

További információk

Tömeg0,012 kg
Méretek6 × 2 × 2 cm
CikkszámT87129
Tápfeszültség [V]

, ,

Szenzor


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Tápegység-modul II. (piros)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mire használható a Tápegység-modul II. breadboard tápegység modul?
Válasz: A Tápegység-modul II. próbapaneles áramkörök 3,3 V-os vagy 5 V-os tápellátására használható. Arduino, ESP8266, ESP32 és kisebb szenzoros kapcsolások breadboardos tesztelésénél segít rendezettebb tápágakat kialakítani.

Kérdés: Használható 400 és 830 pontos breadboarddal is?
Válasz: Igen, a modul 400 és 830 pontos, MB102 jellegű breadboardokhoz illeszkedik. Használat előtt érdemes ellenőrizni, hogy a próbapanel tápvonalai hogyan futnak, mert egyes breadboardokon a táp sín középen megszakított lehet.

Kérdés: Arduino UNO vagy Nano mellé melyik tápágat érdemes használni?
Válasz: Klasszikus Arduino UNO vagy Nano próbákhoz általában az 5 V-os tápág használható. Ha a kapcsolásban 3,3 V-os szenzor vagy modul is van, külön ellenőrizni kell annak tápfeszültségét és jelszint-tűrését.

Kérdés: ESP8266 vagy ESP32 kapcsoláshoz használható ez a tápmodul?
Válasz: Igen, kisáramú ESP8266 vagy ESP32 próbákhoz a 3,3 V-os tápág használható. Fontos, hogy a modul nem jelszintillesztő, ezért az 5 V-os jeleket nem teszi biztonságossá az ESP bemenetei számára.

Kérdés: Mekkora árammal terhelhető a Tápegység-modul II.?
Válasz: A megadott legnagyobb kimeneti áram feszültségáganként 700 mA. Ez mikrokontrolleres, szenzoros és logikai próbákhoz való tartomány, nem motorok, szervók, relék vagy nagyobb LED-terhelések közvetlen táplálására.

Kérdés: MiniUSB-ről és DC adapterről is táplálható a modul?
Válasz: Igen, a modul miniUSB bemenetről 5 V-tal, illetve DC adapteres bemenetről is használható. Adapteres táplálásnál be kell tartani a megadott bemeneti feszültségtartományt, és nagyobb terhelésnél figyelni kell a melegedést.

Kérdés: Tud egyszerre 3,3 V-os és 5 V-os tápágat adni a breadboardon?
Válasz: A modul kialakítása lehetővé teszi a breadboard tápágainak 3,3 V-ra vagy 5 V-ra állítását. Bekapcsolás előtt mindig ellenőrizni kell a kapcsoló és a jumper állását, mert egy rosszul kiválasztott sín károsíthat egy 3,3 V-os modult.

Kérdés: Miért indulhat újra a mikrokontroller akkor is, ha van breadboard tápegység modul?
Válasz: Újraindulást okozhat gyenge USB-kábel, túlterhelt adapter, rossz jumperbeállítás, hiányzó közös GND vagy feszültségesés a breadboard sínjén. Ilyenkor először a tápfeszültséget érdemes megmérni terhelés közben.

Kérdés: Használható Raspberry Pi GPIO-s próbákhoz?
Válasz: Csak körültekintéssel. A Raspberry Pi GPIO 3,3 V-os logikai szintű, az 5 V-os jel károsíthatja. A Tápegység-modul II. adhat tápot egy breadboardos kiegészítő áramkörnek, de nem helyettesíti a Raspberry Pi saját tápegységét és nem ad jelszintvédelmet.

Kérdés: Mikor nem ezt a breadboard tápegység modult érdemes választani?
Válasz: Nem ezt érdemes választani motorokhoz, szervókhoz, relécsoporthoz, LED-szalaghoz vagy más nagyobb áramú fogyasztóhoz. Végleges beépítéshez, rázkódó környezethez vagy pontos áramkorlátos munkához külön tápegység vagy más tápelosztási megoldás kell.

Kérdés: Tartalmazza a csomag a breadboardot is?
Válasz: Nem. A csomag 1 darab BreadBoard powermodult tartalmaz. A 400 vagy 830 pontos breadboardot, a miniUSB kábelt és az esetleges adaptert külön kell hozzá választani.

Kérdés: Mit érdemes ellenőrizni az első bekapcsolás előtt?
Válasz: Első bekapcsolás előtt ellenőrizni kell a bemeneti tápot, a 3,3 V / 5 V beállítást, a polaritást, a közös GND-t és a breadboard sínjeinek folytonosságát. Bizonytalan bekötésnél multiméterrel érdemes rámérni a tápvonalakra, mielőtt a mikrokontrollert vagy szenzort csatlakoztatod.
