Leírás
A WiFi antenna (uFL – SMA; 2.4GHz; 2.5dBi) akkor kerül beépítésre, amikor egy 2,4 GHz-es WiFi modult nem a nyákon lévő antennával, hanem a készülékházon kívül elhelyezett antennával szeretnél használni. A készlet ehhez nemcsak az antennát adja, hanem a modul és a külső SMA csatlakozási pont közötti, 15 cm hosszú u.FL-SMA pigtailt (szerelt kábelt) is.
Itt a csatlakozó apró részlete fontosabb, mint elsőre gondolnád. A pigtail SMA oldalán középső hüvely van (SMA anya (hüvely)), , az antenna SMA csatlakozójában pedig középső tüske (SMA apa). Ez a két csatlakozó egymás párja. A készletet ezért standard SMA kapcsolatként kell kezelni, nem RP-SMA-ként!
A másik döntő adat a frekvencia: ez 2,4 GHz-es antenna. Olyan ESP8266, ESP32 vagy más rádiós panel mellé használható, amelynek ténylegesen van u.FL antennacsatlakozása és a rádiós RF útja külső antennára kapcsolható. 5 GHz-es antenna helyett nem használható.
Hol?
Egy zárt dobozba épített vezérlőnél sokszor nem az a gond, hogy nincs WiFi, hanem az, hogy az antenna nem kerülhet jó helyre. Ilyenkor a rádiós panel apró u.FL csatlakozását ki lehet vezetni a készülékház falára, az antennát pedig kívül lehet felszerelni. Egy mondatban: a WiFi antenna (uFL – SMA; 2.4GHz; 2.5dBi) egy 2,4 GHz-es külső antenna és a hozzá tartozó u.FL-SMA átvezető kábel együttese. A készlet nem tesz minden ESP32 vagy ESP8266 panelt automatikusan külső antennássá. A vezérlőpanelen ehhez megfelelő u.FL RF csatlakozásnak és megfelelő antennaút-kialakításnak is lennie kell.
Így épül be…

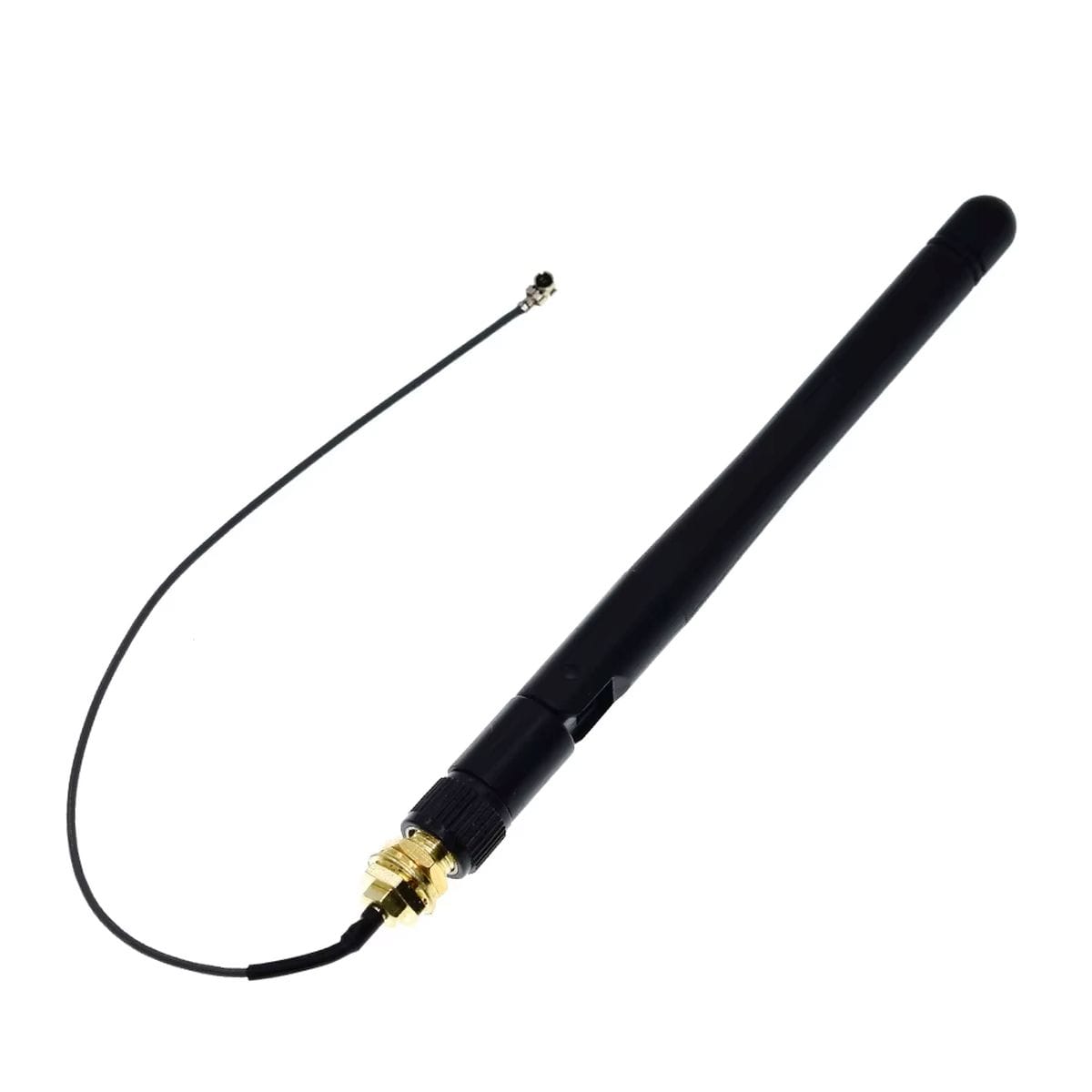

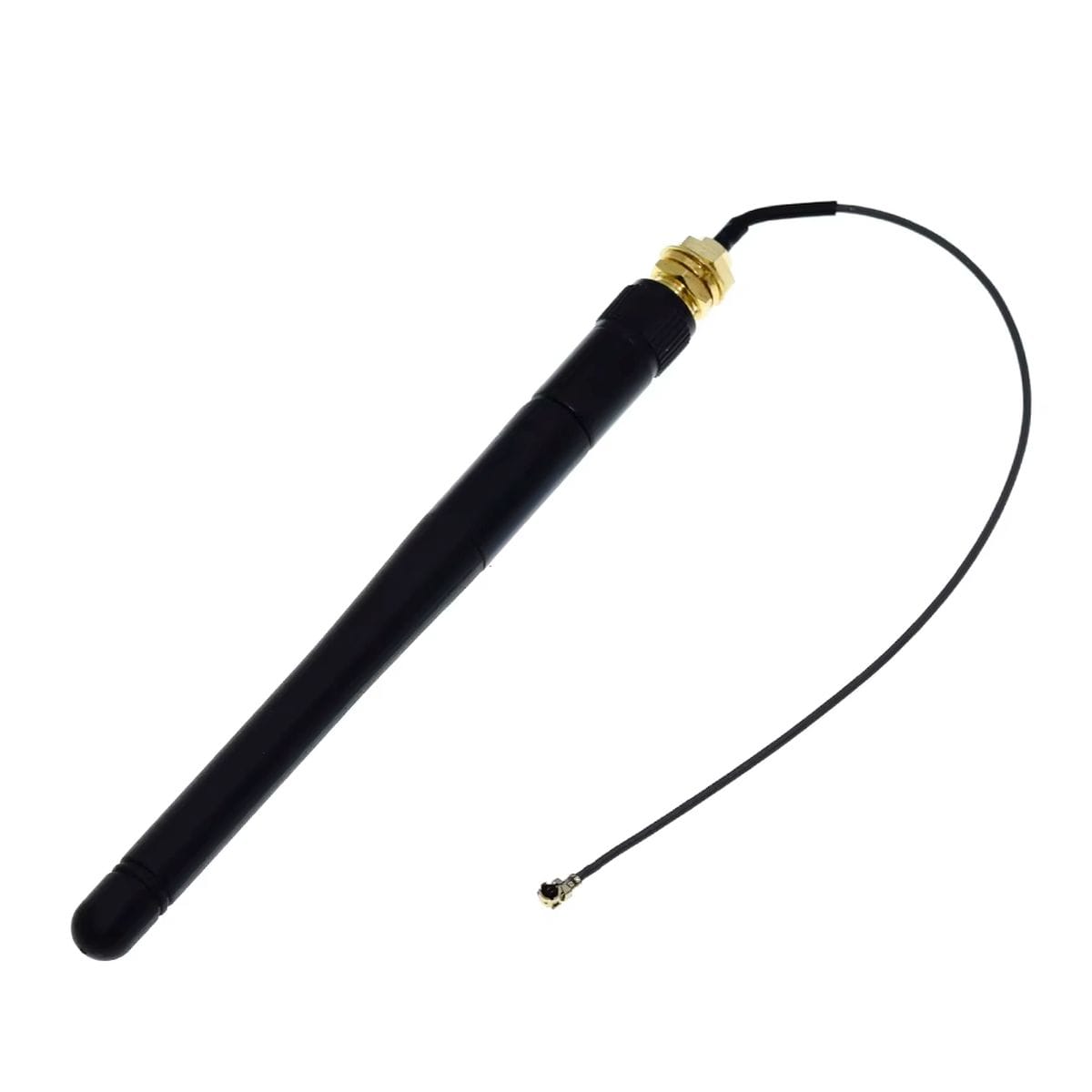

A pigtail apró u.FL végét a rádiós panel antennaaljzatára kell pattintani. A másik vég a készülékházon rögzíthető SMA csatlakozási pontot ad, amelyre az antenna felcsavarható.
A két SMA oldal könnyen ellenőrizhető: a kábel csatlakozójának közepén hüvely, az antenna csatlakozójának közepén tüske van. Ha egy meglévő készüléket vagy másik antennát szeretnél hozzáilleszteni, ezt a középső érintkezőt is figyelembe kell venni! A menet önmagában nem elég az azonosításhoz.
Az antenna külön tápellátást nem igényel. A rádiófrekvenciás jel a koaxiális pigtailen keresztül jut a WiFi modul és az antenna között.
Mikor használható?
- Dobozba épített ESP32 rendszerben a WiFi antenna a burkolaton kívülre vihető.
- u.FL csatlakozós ESP8266 fejlesztőpanelen külön külső antenna építhető a készülékbe.
- Saját IoT vezérlőnél rendezett, menetes külső antenna-csatlakozás alakítható ki.
- Robotnál vagy mozgó elektronikánál az antenna helye elválasztható a vezérlőpanel helyétől.
- Laborasztali rádiós próbáknál cserélhető külső antenna csatlakoztatható a vizsgált 2,4 GHz-es modulhoz.
- Fém vagy más zárt készülékház használatakor az antenna a házon kívül helyezhető el, miközben a rádiós panel belül marad.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Van a panelen valódi u.FL antennacsatlakozó? | A pigtail csak megfelelő u.FL RF aljzatra csatlakoztatható. |
| A rádiós panel külső antennaútja aktív? | Ha a panel továbbra is a saját nyákantennájára csatlakozik, a külső antenna nem kerül be a rádiós jelútba. |
| 2,4 GHz-es rádióhoz használod? | Ez az antenna a 2,4 GHz-es sávhoz készült, 5 GHz-es feladatra más antenna kell. |
| A meglévő SMA csatlakozó közepén megfelelő érintkező van? | A kábel középső hüvelye és az antenna középső tüskéje egymáshoz illeszkedik. |
| Elég a 15 cm-es pigtail? | A panel és a készülékház antenna-kivezetése közötti távolságot ennek megfelelően kell kialakítani. |
| Hogyan csatlakoztatod az u.FL véget? | Az apró RF csatlakozót egyenesen kell a helyére illeszteni, oldalirányú terhelés nélkül. |
Ezekre figyelj
A legelső kérdés ne az legyen, hogy ESP32 vagy ESP8266 van-e a panelen, hanem az, hogy milyen antenna-csatlakozás van rajta. Azonos mikrokontrollerrel többféle panel készülhet, és nem mindegyiken található u.FL csatlakozó.
Az SMA oldalon ugyanilyen fontos az érintkezőpár. Ennél a készletnél a pigtail középső hüvelyes, az antenna középső tüskés. Más SMA-változatot ne csak a menete alapján válassz hozzá!
A 15 cm-es kábel a dobozon belüli rövid kivezetésre használható. Ha az antenna csatlakozási pontját ennél távolabb kell vinni a rádiós paneltől, hosszabb pigtail szükséges.
Ellenőrizd, mert amit a képen látsz az van a csomagban is!
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- a rádiós rendszered kizárólag 5 GHz-en működik.
- az eszközöd RP-SMA csatlakozópárt igényel.
- a fejlesztőpanelen nincs megfelelő u.FL antennaaljzat.
- a panel RF kialakítása nem teszi lehetővé a külső antenna használatát.
- irányított vagy igazoltan nagyobb nyereségű antennára van szükséged.
Egy részlet, amin sok múlhat
Az u.FL csatlakozó kicsi és nem szereti az oldalirányú feszítést. Felhelyezéskor a két csatlakozó legyen pontosan egymás fölött, levételkor pedig ne a vékony koaxiális kábelt húzd meg!
Az SMA részt sem kell szerszámmal túlhúzni. A menetes kapcsolat feladata a biztos mechanikai és RF érintkezés, nem az, hogy a csatlakozót nagy erővel megszorítsd.
Műszaki jellemzők
| Jellemző | Érték |
| Terméktípus: | Külső WiFi antenna készlet pigtail kábellel |
| Frekvenciasáv: | 2,4 GHz |
| WiFi használat: | 2,4 GHz-es 802.11b/g/n rádiós rendszerek |
| Antennanyereség: | 2,5 dBi |
| Moduloldali csatlakozó: | u.FL |
| Pigtail SMA csatlakozó: | Standard SMA, középső hüvely |
| Antenna SMA csatlakozó: | Standard SMA, középső tüske |
| Pigtail hossza: | 15 cm |
| Antenna kialakítása: | Menetes, dönthető (45/90) |
| Működési hőmérséklet: | -20…+75 °C |
Dokumentáció

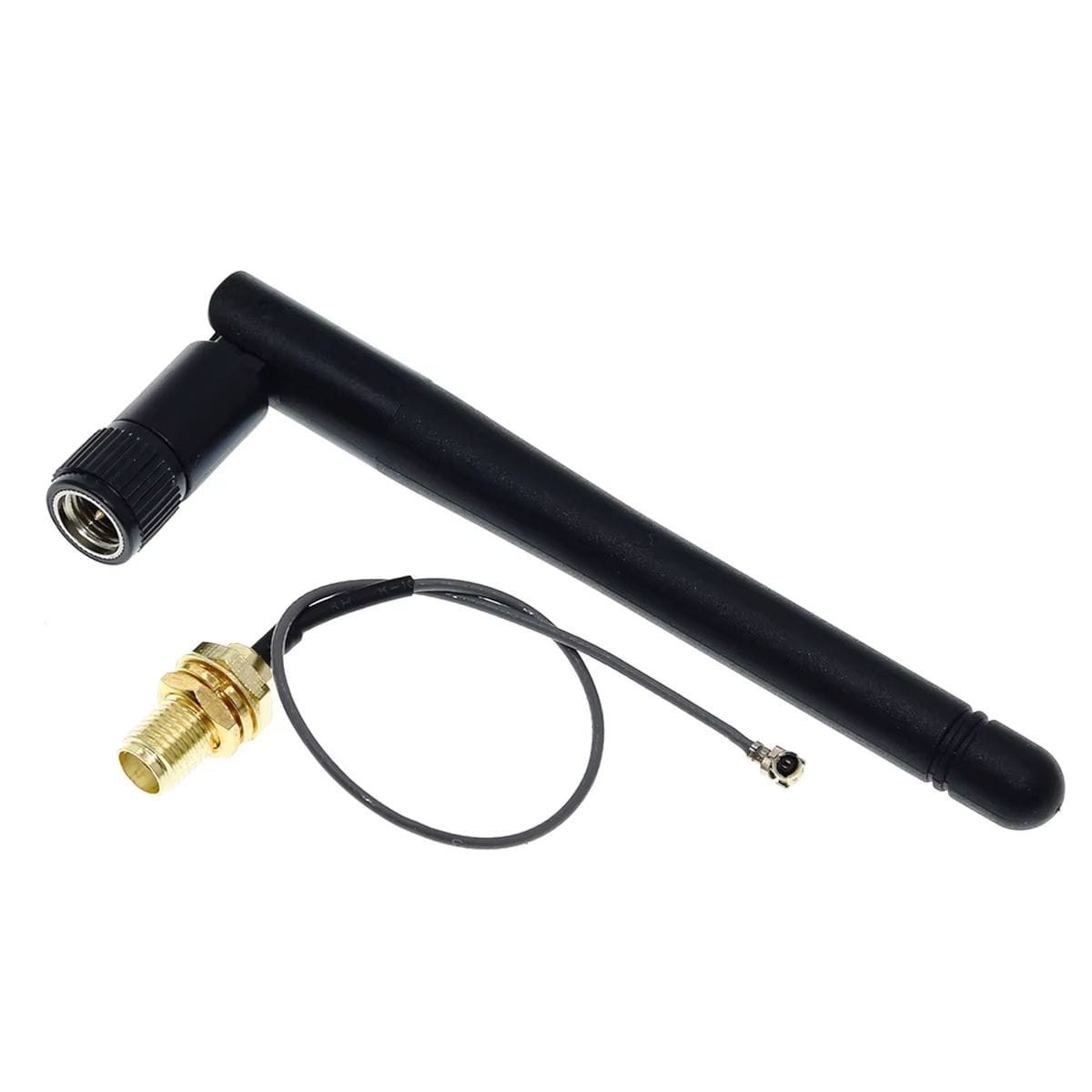

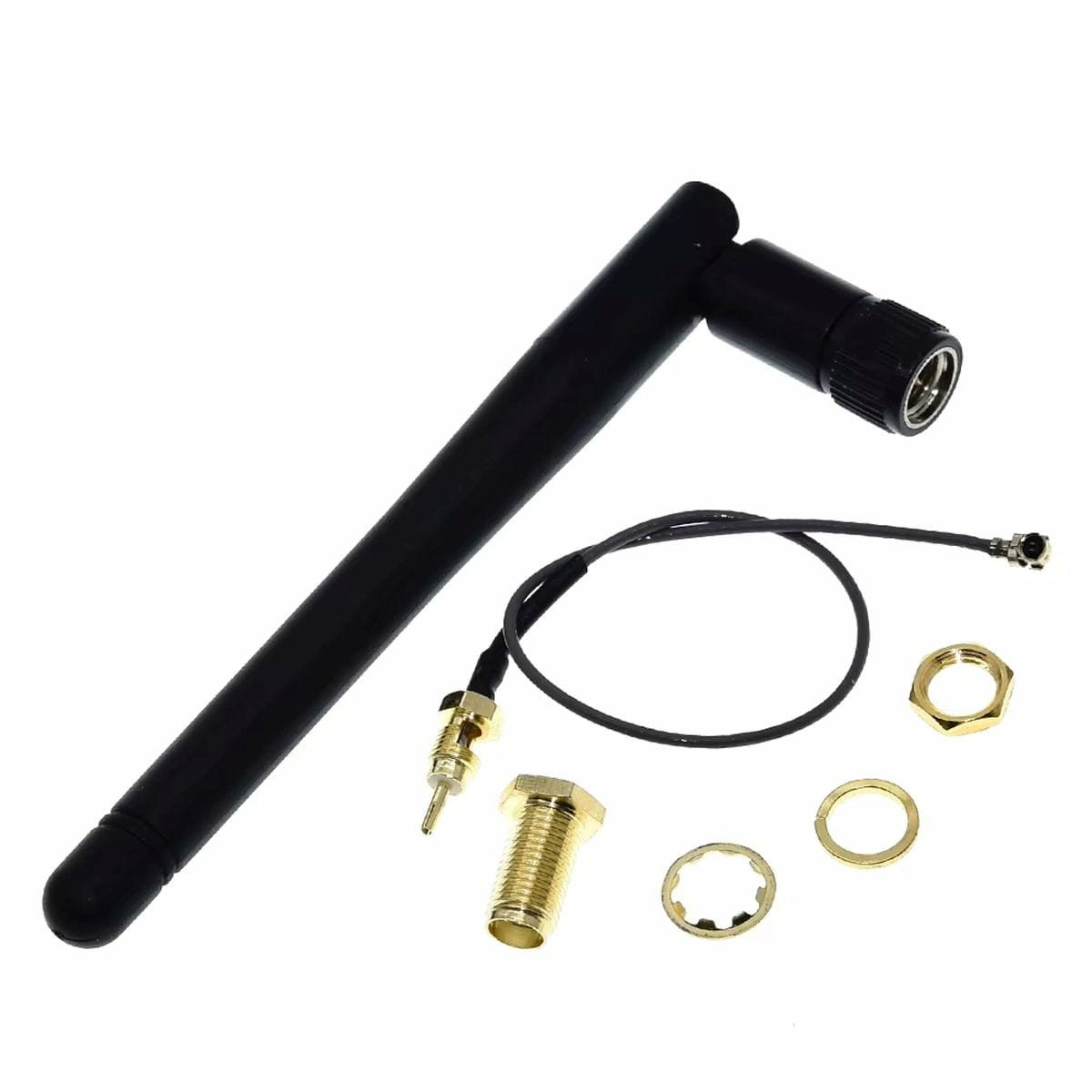

Csomag
- 1 db 2,4 GHz-es antenna SMA apa csatlakozóval (középen tüske)
- 1 db rögzítő anya (SMA)
- 1 db alátét (SMA)
- 1 db 15 cm-es u.FL-SMA szerelt pigtail (uFl-SMA)
