Breadboard (dugdosó próbapanel; 830 lyuk)

Leírás

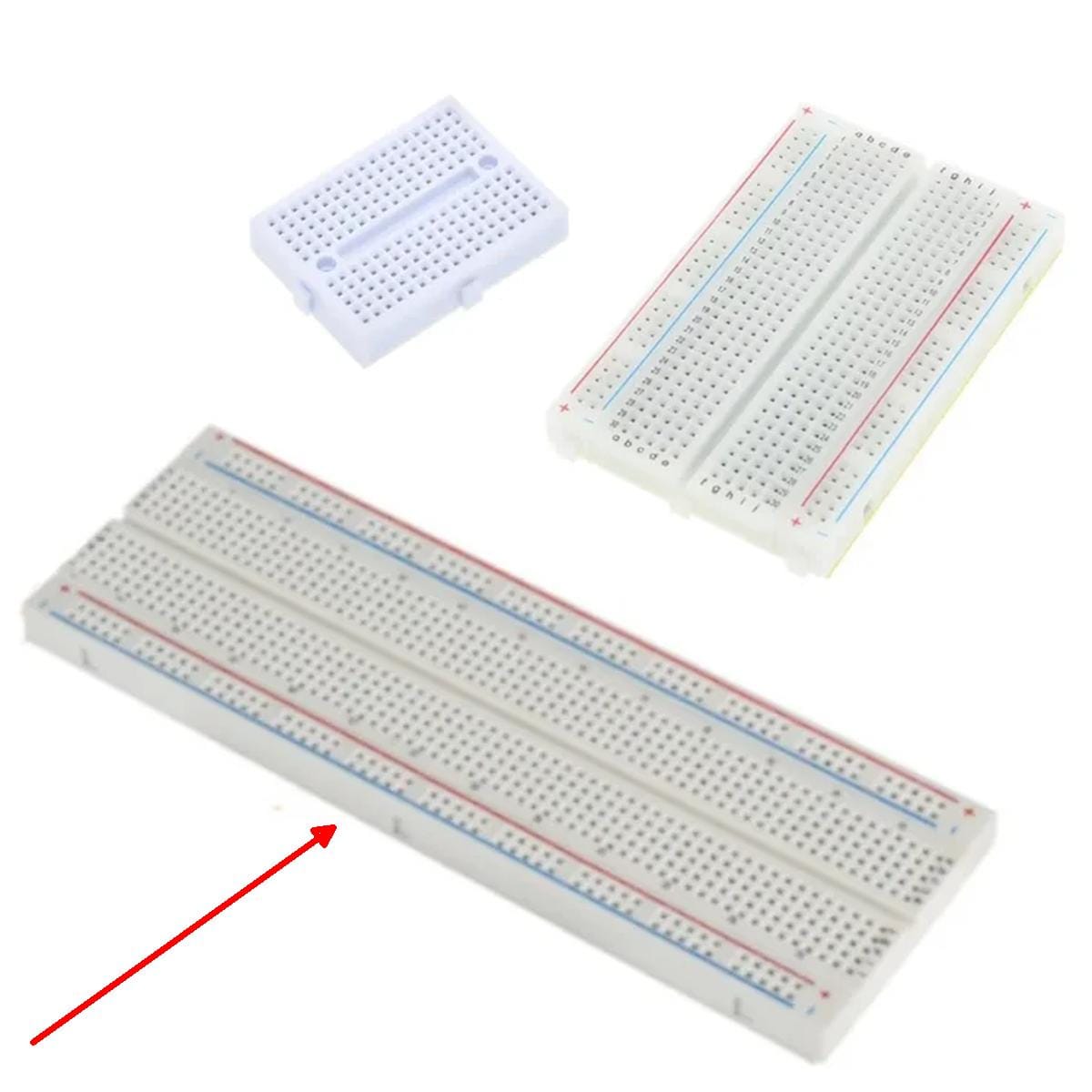

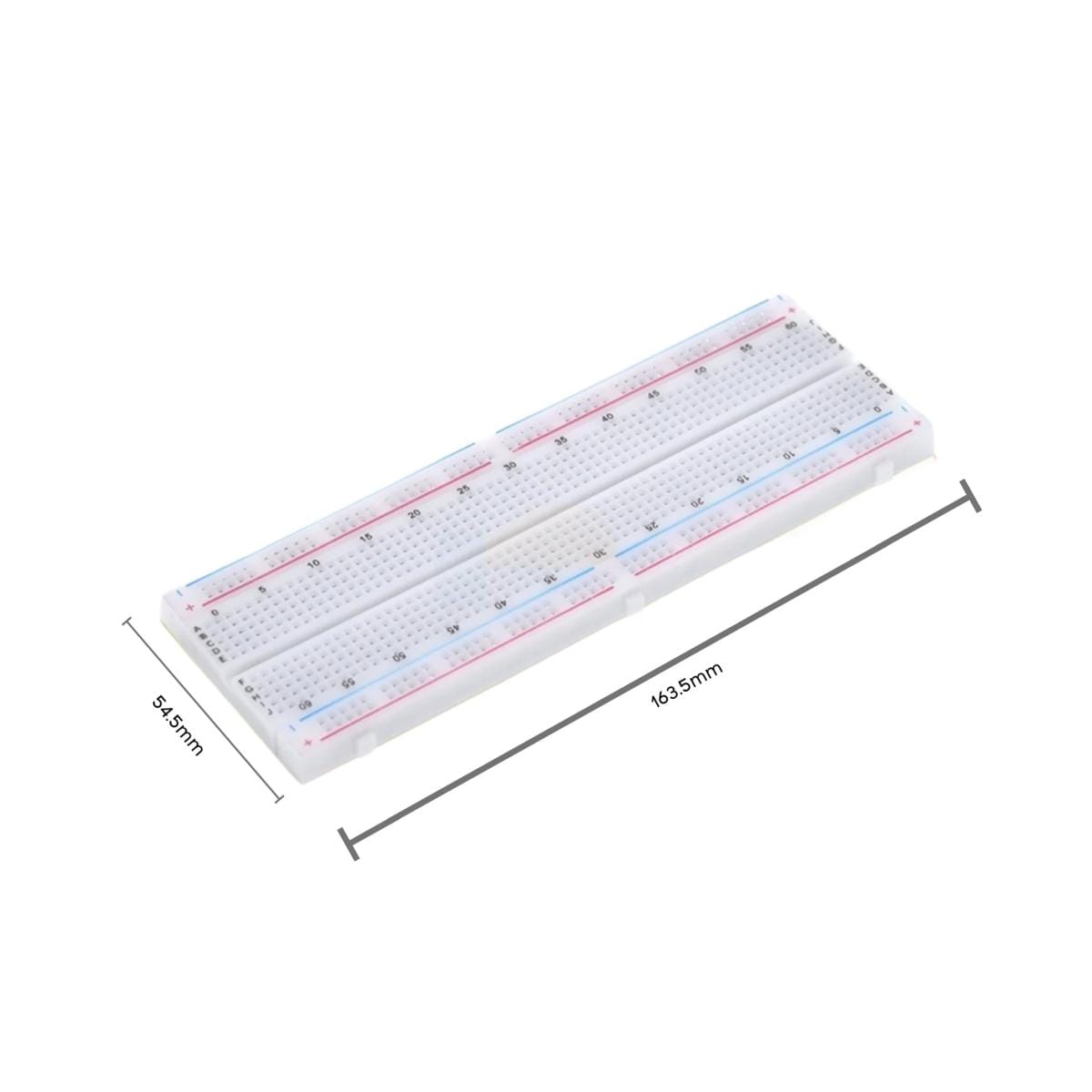

Egy új kapcsolást általában nem érdemes rögtön forrasztópákával kezdeni. Előbb össze kell rakni, mérni rajta, áttenni egy ellenállást, megfordítani egy LED-et, esetleg teljesen átrendezni az egyik részt. A Breadboard (dugdosó próbapanel; 830 lyuk) ehhez ad egy 830 csatlakozási pontos, forrasztás nélkül újra és újra átépíthető munkafelületet. A furatok osztása 2,54 mm, a panel mérete körülbelül 165,1 x 54,29 x 9,68 mm.

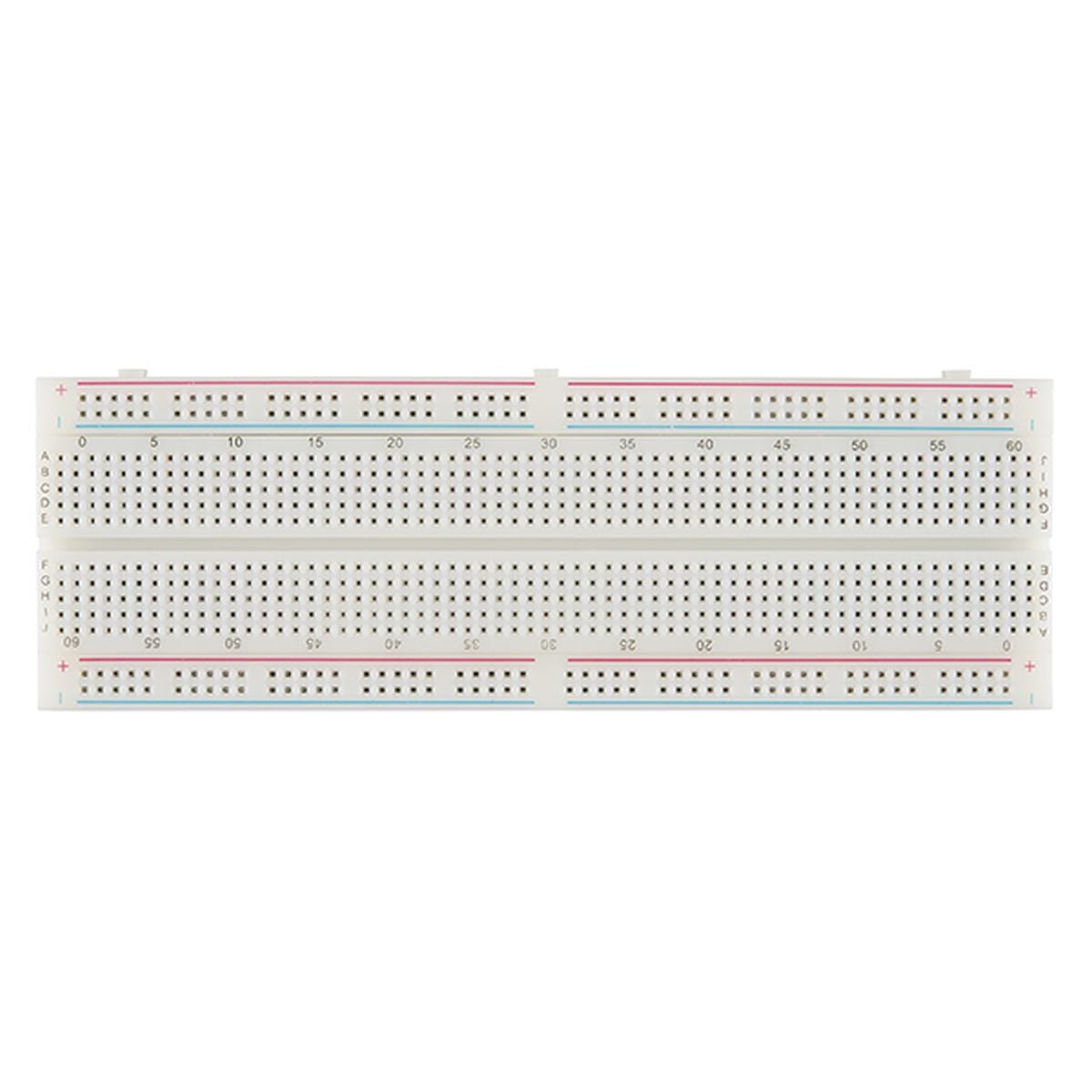

A nagyobb méret akkor kezd igazán számítani, amikor a próbakapcsolás már nem fér el néhány alkatrészből. Egy mikrokontroller mellé kerülhet szenzor, kijelző, nyomógomb, tranzisztoros fokozat vagy más periféria, és közben marad hely a jumperkábel (DuPont-kábel) vezetékeknek is. A panel fő csatlakozómezője 63 sorból és 10 oszlopból áll, mellette pedig tápelosztáshoz használható síncsoportok találhatók.

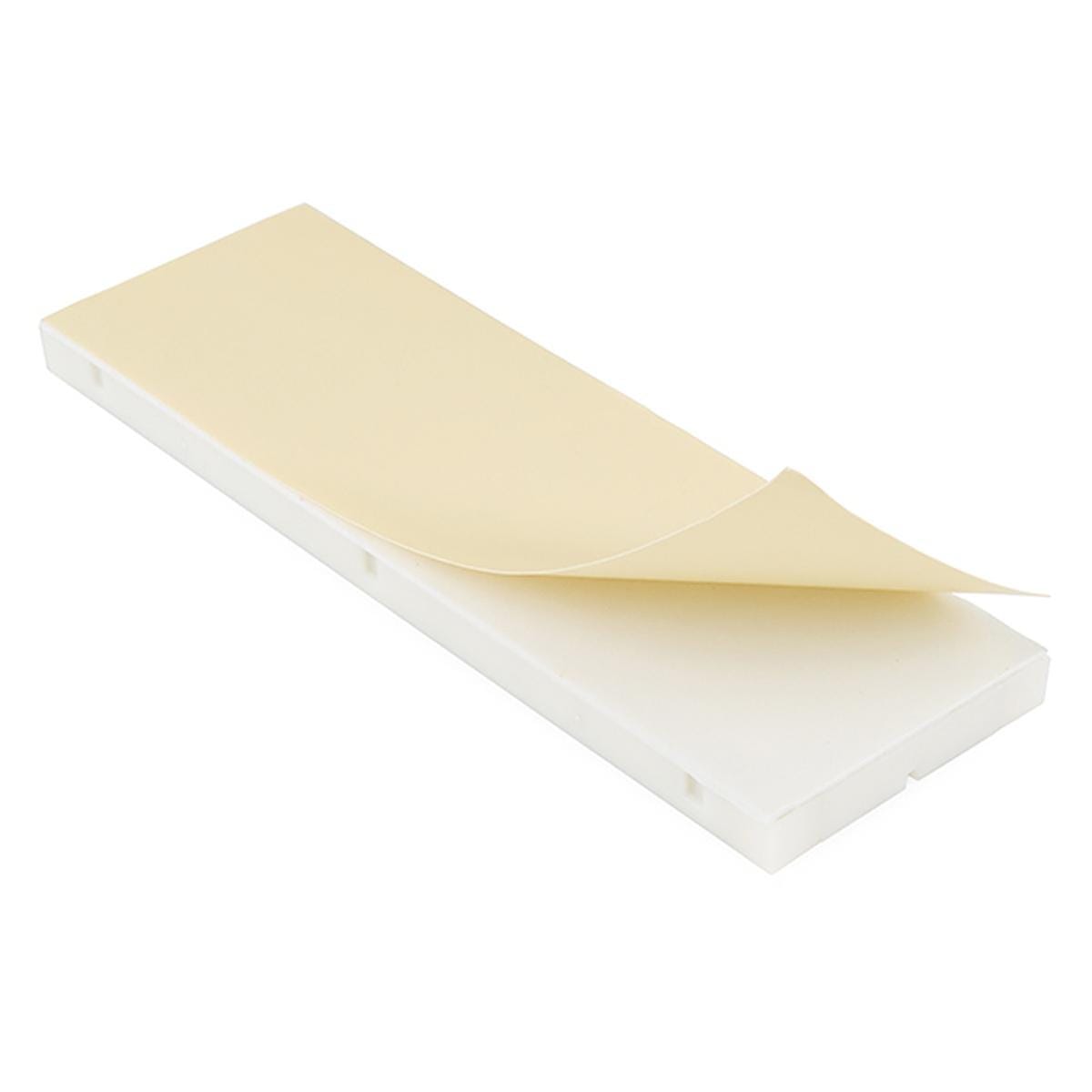

A hátoldalon öntapadó réteg van, így a próbakapcsolás egy alaplapra vagy más munkafelületre rögzíthető. A megadott maximális feszültség ami a breadboardon használható: 24V.

Hol van a helye a műhelyasztalon?

A breadboardot akkor vedd elő, amikor a kapcsolás még változik. Az alkatrészláb vagy jumperkábel (DuPont-kábel) a rugós érintkezőbe kerül, az összeköttetéseket pedig egyszerűen át lehet rendezni. Nem kell minden módosításnál kiforrasztani valamit, és egy elrontott huzalozás után sem kell új nyákot készíteni.

Ez Arduino, ESP32, ESP8266 vagy Raspberry Pi köré épített kísérleteknél ugyanúgy hasznos lehet, mint egyszerű tranzisztoros, LED-es vagy érzékelős kapcsolásoknál. A próbapanel önmagában egyik platformhoz sem kötődik. A kompatibilitást elsősorban a 2,54 mm-es fizikai raszter, az alkatrész lábkialakítása és maga az elkészített kapcsolás dönti el.

Így működik a gyakorlatban

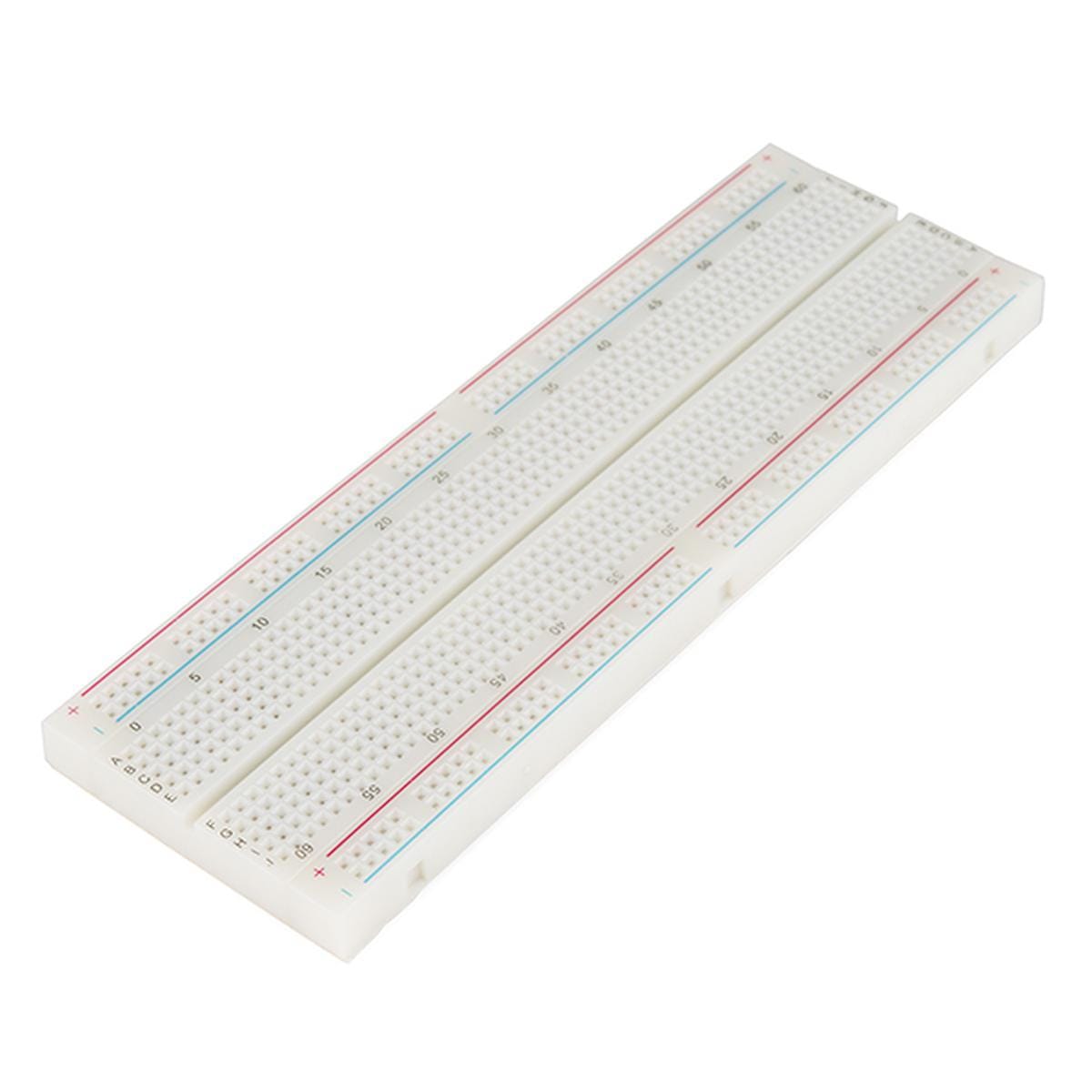

A lyukak mögött rugós fém érintkezők fogják meg az alkatrészlábakat és a vezetékeket. A panelen a fő építési terület mellett külön tápbuszok futnak, így a tápfeszültséget nem kell minden kapcsolási részhez külön hosszú jumperkábellel odavinni. A modul összesen 830 csatlakozási pontot tartalmaz, 63 x 10 pontos fő mezővel és 2 x 2 tápbusszal.

A tápbusz jelölése önmagában még nem feszültségforrás. A sínre neked kell eljuttatni a megfelelő 3,3 V, 5 V vagy más, az áramkör által igényelt tápot. A panel legfeljebb 24 V feszültségre van megadva. Egy 5 V-os Arduino-kapcsolás és egy 3,3 V-os ESP32-kör tehát ugyanazon a breadboardon felépíthető, de a helyes tápfeszültséget továbbra is az adott elektronika határozza meg.

A hátoldali öntapadó réteg akkor hasznos, ha a kapcsolás már néhány napnál tovább marad egyben, vagy egy oktatási alaplapra szeretnéd feltenni. Ragasztás előtt érdemes eldönteni a panel helyét, mert onnantól már nem olyan kényelmes átrendezni az egész munkafelületet.

Hol jön jól?

• Arduino köré épített LED-es, nyomógombos és érzékelős próbakapcsolásoknál.
• ESP32 vagy ESP8266 mellett kisebb perifériák és illesztőáramkörök összerakásánál.
• DIP tokos alkatrészek köré épített kísérleti áramköröknél, ha a lábkiosztás fizikailag illeszkedik a 2,54 mm-es raszterhez.
• Szenzorok, ellenállások, tranzisztorok és LED-ek kapcsolásának kipróbálásánál.
• Oktatásban, ahol ugyanazt a panelt több különböző kapcsolás felépítésére kell használni.
• Hibakeresésnél, amikor egy nagyobb kapcsolás egy részét külön szeretnéd összerakni és mérni.
• Olyan prototípusnál, amelynek kapcsolási rajza már megvan, de a végleges nyák elkészítése előtt még módosításokra számítasz.

Mire kell figyelni beüzemeléskor?

Vásárlás előtt ezekre figyelj

A 830 pontos kivitel fő előnye a munkaterület. Ha csak egy LED-et és két ellenállást próbálsz ki, egy kisebb panel is elég. Ha egy vezérlő köré több periféria kerül, a hosszabb felületen könnyebb úgy elrendezni a kapcsolást, hogy még mérni és módosítani is lehessen rajta.

A 2,54 mm-es osztás sok hagyományos elektronikai alkatrészhez és jumperkábel (DuPont-kábel) rendszerhez illeszkedik. Ettől még nem minden modul való közvetlenül breadboardba. Szélesebb fejlesztőpanelek vagy nem 2,54 mm-es kivezetésű alkatrészek adaptert, tüskesort vagy külön vezetékezést kérhetnek.

A 24 V maximális feszültség nem azt jelenti, hogy a panel nagy teljesítményű terhelésekhez készült. Motorok, nagy teljesítményű LED-ek, fűtőelemek vagy más jelentős áramot felvevő fogyasztók főáramköre ne ezen át kapja a tápot!

Amikor már más megoldás kell

• Végleges készülékben, ahol a vezetékeknek és alkatrészeknek mechanikailag is tartósan a helyükön kell maradniuk, forrasztott próbanyák vagy saját NYÁK jobb megoldás.
• Nagyáramú teljesítményáramkörnél a Breadboard (dugdosó próbapanel; 830 lyuk) nem méretezhető biztonsággal.
• 24 V feletti áramkörnél ezt a panelt nem szabad választani.
• Nagyfrekvenciás vagy nagyon érzékeny analóg kapcsolásnál a hosszú rugós érintkezők és jumperkábel (DuPont-kábel) vezetékek elektromos tulajdonságai már beleszólhatnak a működésbe.
• Nem 2,54 mm-es kiosztású, közvetlenül nem illeszthető alkatrészhez külön adapter vagy más prototípus-technika szükséges.
• Olyan kapcsolásnál, amelyet mozgatni, rázásnak kitenni vagy készülékbe beépíteni szeretnél, a dugdosott érintkezés helyett rögzített kötés célszerű.

Egy műhelyfogás a vezetékezéshez

Mielőtt sok jumperkábel (DuPont-kábel) kerül a panelre, érdemes először a tápvonalakat és a közös GND-t kialakítani, és csak utána felépíteni a jelutakat. Így a kapcsolás növekedésével kevésbé keveredik össze, melyik vezeték táp, föld vagy jel.

Ha több tápfeszültség kerül ugyanarra a breadboardra – például 5 V és 3,3 V – fizikailag is válaszd szét őket, és jelöld egyértelműen a síneket. Egy rossz helyre visszadugott jumperkábel ilyenkor több kárt tud okozni, mint maga a kapcsolási hiba.

Műszaki jellemzők

Csomag

• 1 db Breadboard (dugdosó próbapanel; 830 lyuk)
