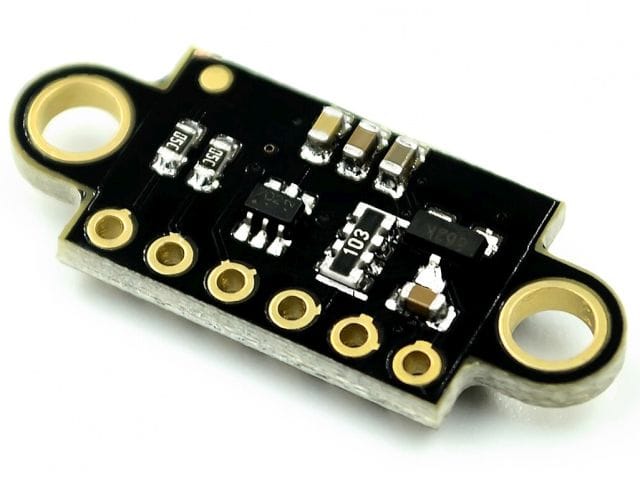

LIDAR távolságszenzor (lézer, precíziós távmérő; VL53L1X; füles; 4m)

Leírás

A VL53L1X lézeres távmérő szenzor segítségével 1…40cm illetve 1…400cm távolság miliméter pontos mérésére nyílik lehetőség (Kültéren a zavaró IR jelek miatt a távolság lecsökkenhet!).
A modul lézeres távmérést alkalmaz, így a felület porozitása nem de a színe viszont befolyásolja a mérést. Az iparban a lézeres távmérés/térképezés LIDAR néven is ismert – ezzel a szenzorral egyszerűen modellezhető.
A telepítés külső alkatrészt nem igényel.

A modul főbb műszaki paraméterei

• Tápfeszültség: 4,5…5.5V,
• Áramfelvétel: 15mA,
• Érzékelési látószög: 15..27 fok,
• Távolság érzékelés: 1..40cm / 1..400cm (kis-/nagyérzékenységű),
• Mérési idő: 50-500msec (konfigurálható),
• Kommunikáció: IIC/TWI,
• Mérőszenzor azonosító: VL53LX1,
• Rögzítés: M3 furat.

Csatlakozás

Az áramköri lapon szitázva.

Dokumentáció

• Lézer távérzékelő modul VL53L1X)l adatlap és használati minta

Csomag

• 1x VL53L1x szenzormodul
• 1x tüskesor
