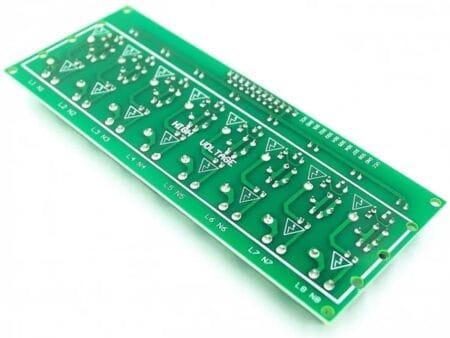

Optocsatoló – 8-csatorna (230V)

Leírás

Az AC 230 V 8 csatornás optocsatoló tesztpanel olyan modul, amely precízen méri, jelez és izolál akár nyolc váltóáramú fázist. Ideális választás PLC‑k, mikrovezérlők (MCU) vagy otthoni automatizálási rendszerek számára. A modul bemenetein az AC 230 V feszültséget először egy MB6M híd egyenirányító alakítja, majd a terhelés simításáról egy 100 µF/25 V kondenzátor gondoskodik.

Az opto‑LED meghajtásáról egy 150 kΩ-os soros ellenállás gondoskodik (tipp: ezt a felhasználók gyakran 15 kΩ-ra cserélik, ha 24 V DC‑re szabják a modul feszültség-figyelését). Minden csatorna egy PC817 opto‑izolátoron keresztül ad TTL‑szintű (3–5 V) jelet az MCU‑nak vagy PLC‑nek, teljes galvanikus leválasztással a veszélyes hálózati feszültség és a vezérlő logikai oldal között.

A panel lehetővé teszi, hogy az MCU/PLC könnyen „láthatóvá tegye” a váltóáramú fázisállapotokat, miközben megóvja a vezérlőelektronikát az esetleges túlfeszültség- vagy zajhatásoktól. A 8 csatornás kialakítás különösen hasznos több áramkör párhuzamos monitorozásához, például épületautomatizálás, ipari gépvezérlés vagy napi fogyasztásmérés esetén.

Előnyök röviden

• Teljes galvanikus leválasztás a mérő- és vezérlőoldal között – nagy biztonság
• 8 párhuzamos csatorna váltóáramú méréshez (AC 220 V)
• MCU/PLC kompatibilis TTL kimenetek (3‑5 V logikai szint)
• Egyszerű átalakíthatóság 24 V DC‑s rendszerekhez ellenálláscsere után
• Plug‑and‑play megoldás házi automatizálásra, forgatókönyv- és hibadetektálásra

Műszaki jellemzők

• Tápfeszültség (bemenet): AC 220 V ±10 %
• Egyenirányító: MB6M híd
• Simító kondenzátor: 100 µF / 25 V
• Soros ellenállás: 150 kΩ
• Izolátor: PC817 optocoupler csatornánként
• Kimeneti szint: TTL/MCU-kompatibilis (3–5 V)
• Csatornák száma: 8 db független, mindegyik külön be-/kimeneti lábakkal
• Csatlakozók: Csavaros tengely, biztonsági megvezetésű (AC‑oldal kék/sárga, TTL‑oldal GND + S1‑S8)
• Funkció: Bemeneti AC fázis állapotának érzékelése, TTL‑szintű jelkimenet PLC/MCU felé
• Környezeti hőmérséklet: kb. 0 … +70 °C

Dokumentáció

• Elektronikai fórum – StackExchange: „AC 220V MCU TTL Level 8 Ch Optocoupler Isolation Test Board Conversion to 24 V” – bemeneti ellenállás módosítására adott javaslat [StackExhange]

Csomag tartalma

• 1× 8 csatornás optoizolátor panel (AC 220 V bemenetek, TTL kimenetek)
