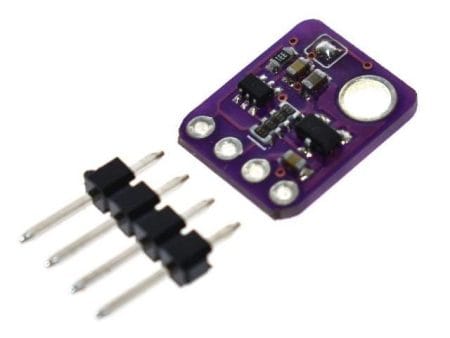

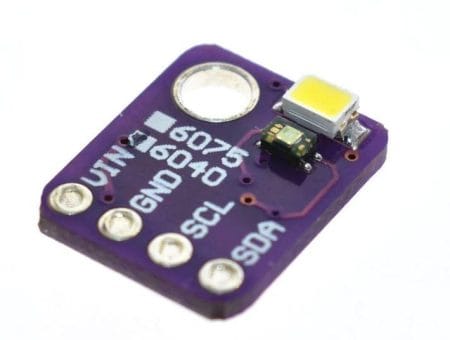

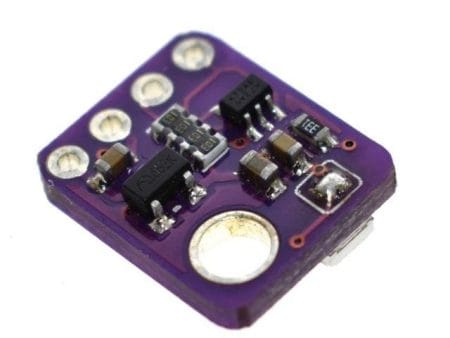

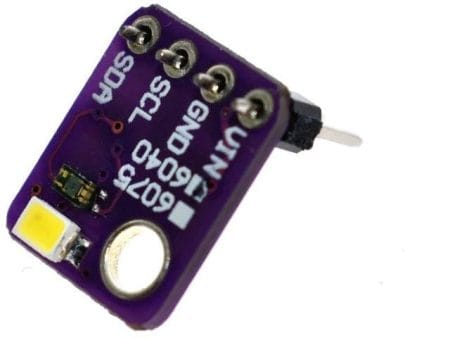

VEML6040 RGB precíziós színmérő (IIC)

A VEML6040 egy kompakt, I²C‑n keresztül kommunikáló RGBW (piros, zöld, kék és fehér) színérzékelő modul. Beépített fotodiódáival, jelerősítőivel és feldolgozó áramköreivel lehetővé teszi a környezeti fény pontos érzékelését, színspektrumát és fényerősségét egyaránt. Fő előnyei közé tartozik az emberi szem spektrumválaszához közeli érzékenység („Filtron™” technológia), a fluoreszcens fény villogása elleni védelem, valamint a nagy, 16‑bites felbontás. Ideális választás pontos színméréshez LED‑es világítás, kijelzők, vagy mérőeszközök esetében.

A VEML6040 egyetlen CMOS‑csíkon integrálja az RGBW fotodiódákat, erősítőket és digitális jelfeldolgozást. A Filtron™ technológia révén spektrálisan közel áll az emberi szem válaszához, így megbízható színérzékelést nyújt különböző fényforrások mellett. Jellegzetessége a fluoreszcens fény villogása elleni védelem is. Az eszköz 16‑bites felbontású kiolvasást biztosít minden színcsatornára, és több lux‑tartomány szabadon választható I²C regiszterek segítségével. Működési feszültsége 2,5 V–3,6 V, hőmérséklet‑kompenzált működését –40 °C‑tól +85 °C‑ig garantálja.

A VEML6040 egy kicsi, alacsony fogyasztású, színérzékelő, amely fotódiódákat, erősítőket és analóg / digitális áramköröket egyetlen CMOS chipben tartalmaz. Pontos mérést ad a piros, zöld, kék és fehér fényre és az információt egy könnyen használható I2C interfészen keresztül lehet elérni. A modul spektrális hőmérséklet-kompenzációval rendelkezik. Az érzékelő tápfeszültsége 3,3..5V V és példakóddal azonnal életre kelthető Arduino környezetben. Tökéletes a látható spektroszkópiával és színérzékeléssel járó robotikai és automatizálási alkalmazásokhoz. A jelek feldolgozása már a modulban megtörténik, így mikrokontrollerhez nagyon egyszerűen illeszthető.

Tippek

• LED háttérvilágítás dinamikus beállítása, hogy kellemes fényerőt és színhőmérsékletet biztosítsunk.
• Maker projektek – például színszűrő beállítása, színes tárgyak azonosítása.
• Mobil eszközök, táblagépek automatikus fényerő‑optimalizálása a környezethez igazítva.
• Színellenőrzés, minőségbiztosítás: gyártósoroknál objektumok vagy festékek RGB profiljának ellenőrzése.
• Okosotthon alkalmazások, árnyékolók vagy világítás a fényviszonyok függvényében történő automatikus szabályozása.

Műszaki adatok

• Tápfeszültség (modul): 2,5 V – 5,5 V
• I²C busz feszültség (modul): Tápfeszültséggel megegyező
• Felbontás: 16 bit/channel (R, G, B, W)
• Maximális lux-tartomány (választható): ~515–16 496 lux
• Érzékenység: akár 0,0056 lux/step
• Csomagolás: 4-pines OPLGA (2,0 × 1,25 × 1,0 mm)
• Hőmérséklet-kompenzáció: –40 °C – +85 °C
• Frekvencia: I²C-kompatibilis, Standard/Fast (100-400 kHz)
• Spektrális érzékenység: csatornák ~650 nm (R), ~550 nm (G), ~450 nm (B) ± sávszélesség (±35/±35/±40 nm)
• Flicker Immunity: fluoreszcens fény villogás elleni védelem
• Filtron™ technológia: emberi szem spektrális válaszmodellezése
  • Érzékelőchip: VEML6040 (Vishay),
  • Érzékelőchip: 3.3V,
  • Kimeneti jelszint: Illesztett TWI/IIC,
  • Válaszidő: 50ms…270ms,
  • Működési hőmérséklet-tartomány: -20℃-85℃ Érzékelő
