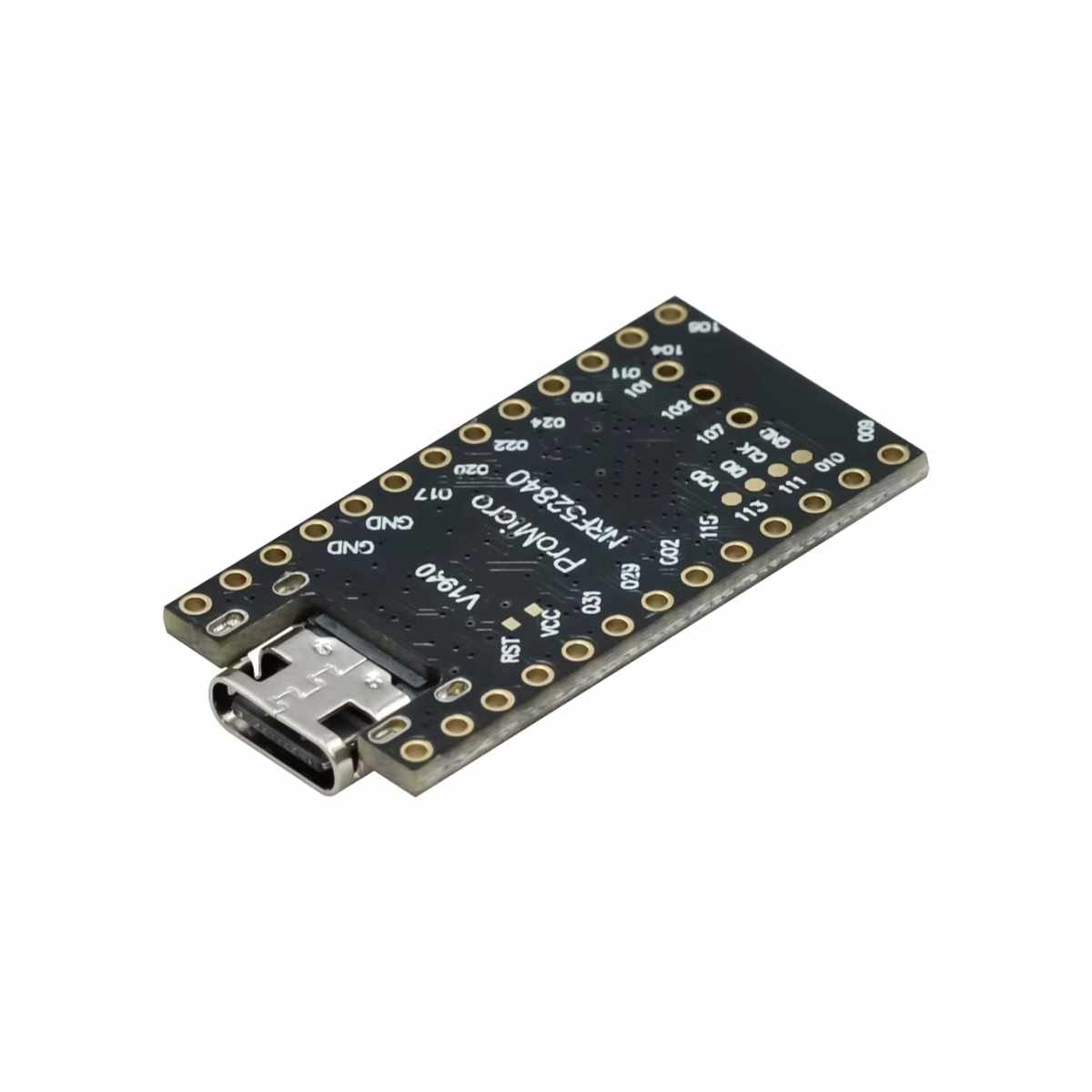

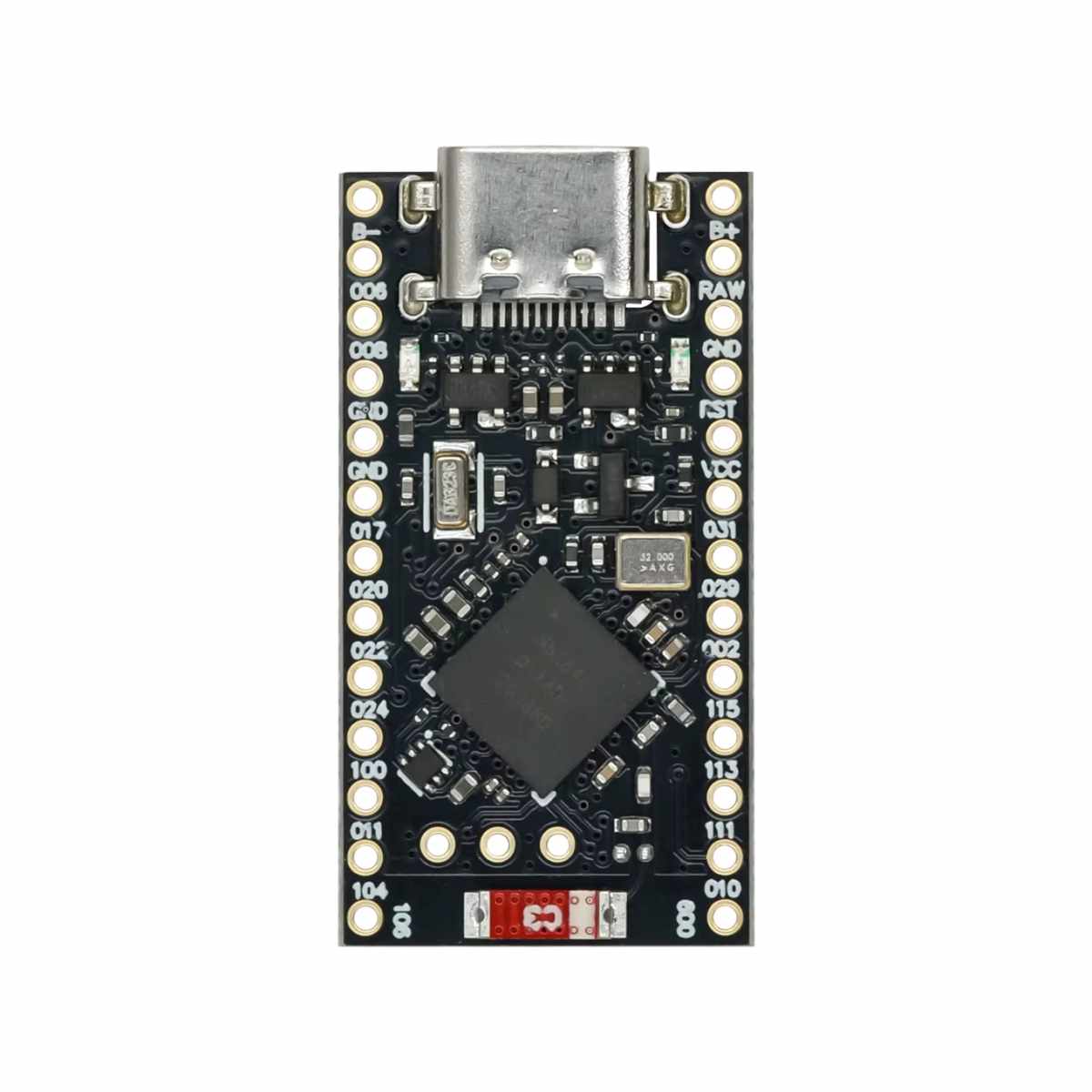

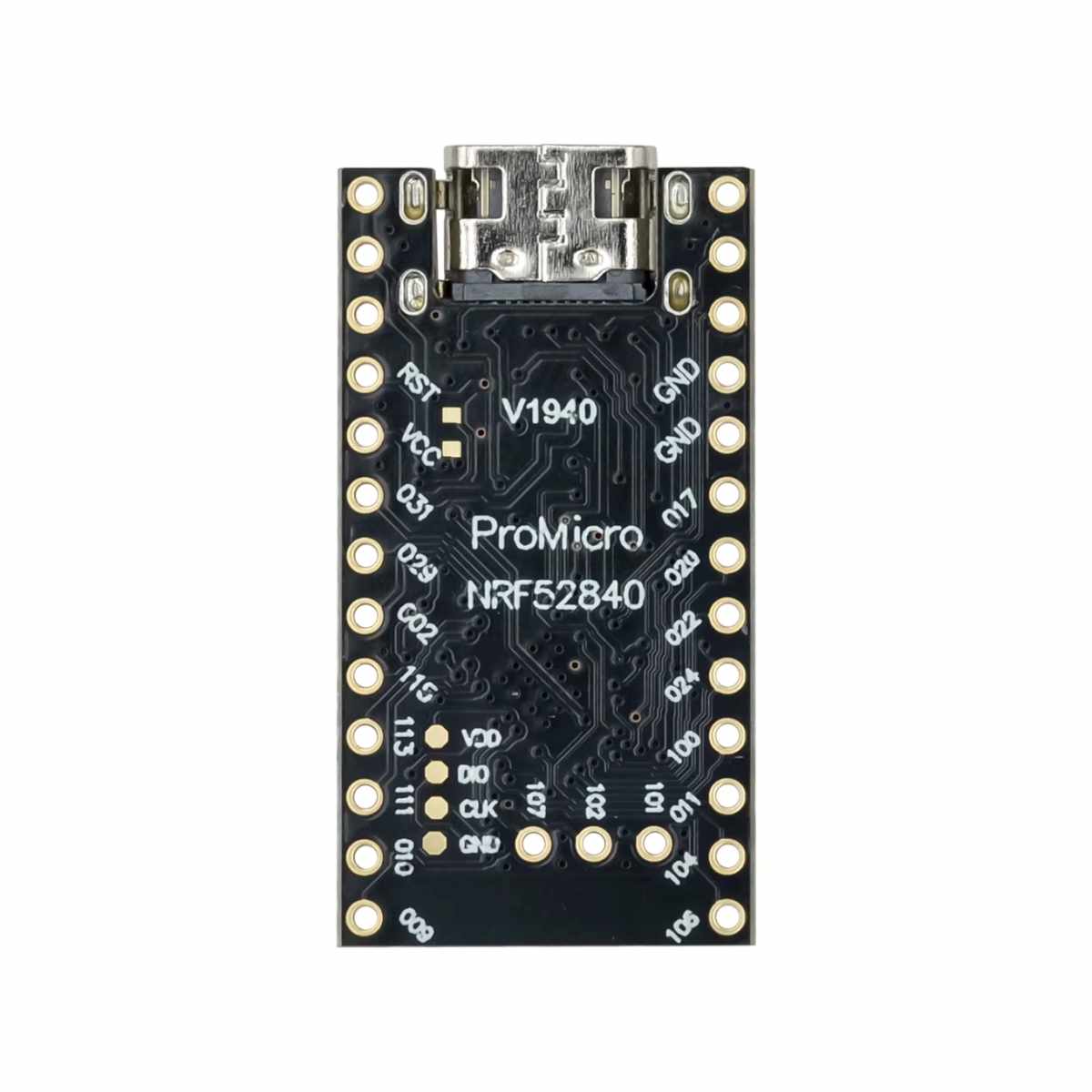

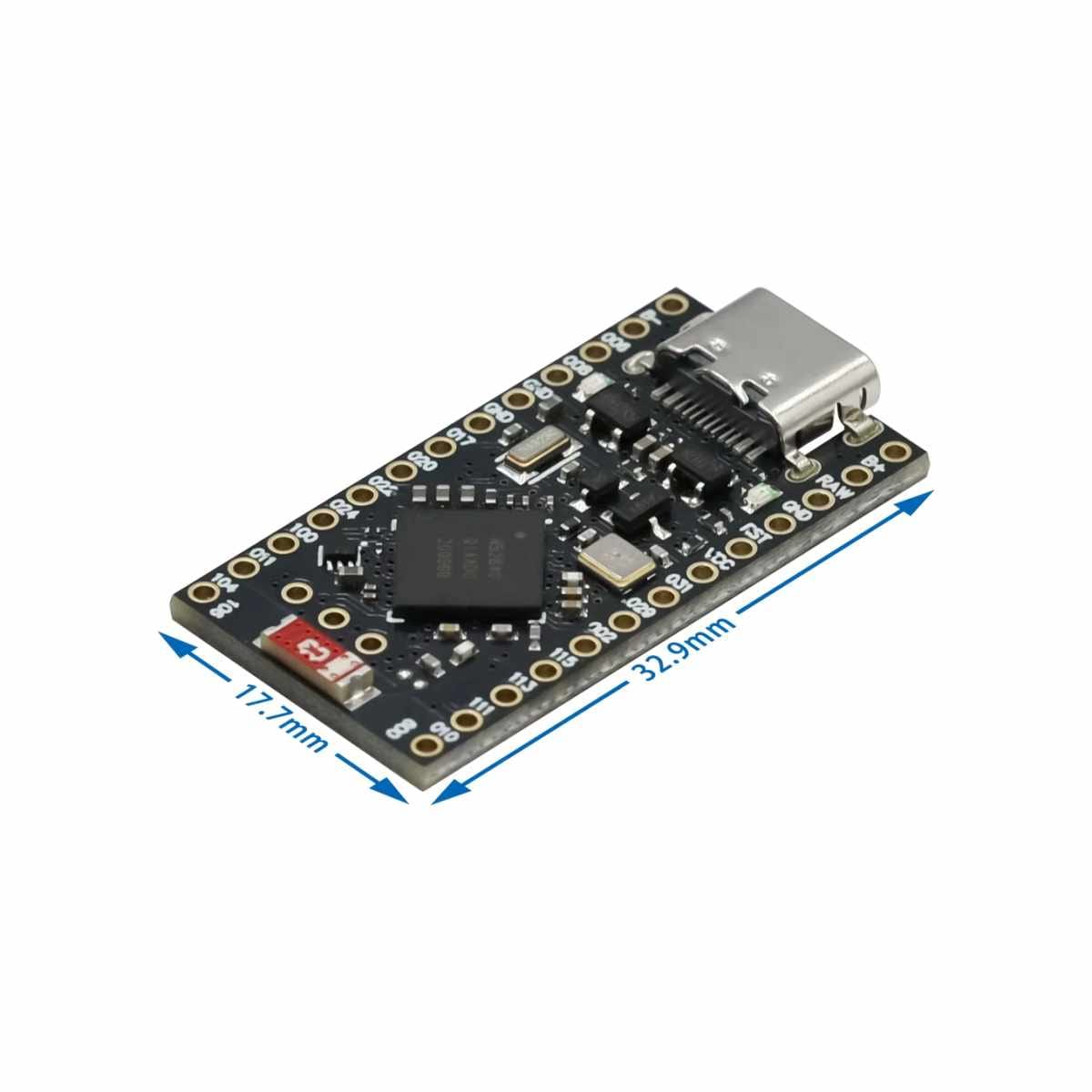

Supermini nRF52840 fejlesztőpanel

Leírás

A Supermini nRF52840 fejlesztőpanel egy kisméretű, nRF52840 System-on-Chip köré tervezett modul, amely USB-csatlakozáson és 2,4 GHz-es rádión keresztül biztosít hozzáférést a Bluetooth Low Energy, Thread és Zigbee protokollokhoz. A Supermini nRF52840 fejlesztőpanel nRF52840 SoC alapú, USB- és 2,4 GHz rádiós interfészt biztosító fejlesztőmodul. nRF52840 alapú fejlesztőpanelként a Supermini többféle IoT protokoll tesztelésére és prototípusfejlesztésre használható. E pozícióból a panelt azok válasszák, akik gyors firmware-iterációt és rádiós protokollok kísérleti implementálását tartják elsődleges céljuknak.

Működési elv

Rendszerszinten a panel a fejlesztői gép és a végleges beágyazott rendszer közötti fejlesztői réteg; a fejlesztő USB-n vagy soros kapcsolaton keresztül tölti fel és hibakeresi a firmware-t, míg a nRF52840 SoC a rádiós kapcsolatok és a helyi perifériák kezelését végzi.

A SoC belső erőforrásai – ARM Cortex-M4F mag, beépített USB-vezérlő, 2,4 GHz-es multiprotokoll rádió és a memóriakészlet – együttese teszi lehetővé, hogy ugyanazon hardveren Bluetooth LE, Thread vagy Zigbee stack-ek futhassanak. Fontos technikai követelmény, hogy a modul logikai szintje 3,3 V, és a csatlakoztatott perifériákat ennek megfelelően kell méretezni.

Felhasználási lehetőségek

A panel elsősorban gyors prototípusokhoz és tesztkörnyezetekhez való: használható BLE-szenzornode-k fejlesztésére OTA-funkciók kipróbálásával, Thread vagy Zigbee végpontok implementálására hálózati labormérésekhez. És az USB-s soros debug és log gyűjtésre Raspberry Pi-vel összeépítve, Bluetooth mesh vagy beacon prototípusok kipróbálására és egyszerű telemetria-átviteli megoldások kifejlesztésére.

Emellett alkalmas SPI/I²C szenzorok gyors csatlakoztatására és tesztelésére, valamint fejlesztési fázisban lévő félipari demók készítésére; ezek a felhasználások jól illeszkednek olyan fejlesztési munkafolyamatokba, ahol a hardver és a rádiós viselkedés gyors iterálása és mérése a cél.

A nRF52840 SoC széles körű hivatalos és közösségi támogatással rendelkezik, a Nordic SDK, a Zephyr RTOS és több Arduino-nRF5 közösségi port biztosítanak példakódokat és drivereket, ami gyors fejlesztést tesz lehetővé. A kompatibilitás szempontjából a Supermini szoftveresen jól integrálható ezekkel az eszközökkel; Arduino-compatibilitás esetén közösségi nRF5 core-ok használata javasolt, míg a Raspberry Pi tipikus szerepe hostként USB-n keresztüli soros kommunikáció biztosítása.

Az ESP8266 és ESP32 architektúrák külön gyártók termékei: ezek nem firmware- vagy pin-kompatibilisek a nRF52840-cel, de rendszer szinten együttműködhetnek, például gateway vagy hálózati átjáró szerepben.

Műszaki jellemzők

• SoC: Nordic nRF52840 – ARM Cortex-M4F mag.
• Flash: 1 MByte.
• SRAM: 256 kByte.
• Rádió: 2,4 GHz multiprotokoll (Bluetooth LE 5, Thread, Zigbee).
• USB: SoC natív USB-funkció támogatása.
• Logikai szint: 3,3 V.
• Tápellátás: USB-táplálás + beépített 3,3 V szabályozó
• Perifériák: GPIO-k, UART, I²C, SPI elérhető
• Antenna: integrált antenna.
• Memória- és periféria-menedzsment: a SoC támogatja a SoftDevice/Zephyr/egyéb stackeket; Arduino-compatibilitás közösségi nRF5 core-okkal lehetséges.

Dokumentáció

A fejlesztéshez javasolt források közé tartozik a Nordic Semiconductor hivatalos nRF52840 adatlapja és SDK dokumentációja illetve a Zephyr RTOS projekt releváns útmutatói.

Az Arduino-nRF5 közösségi repók, amelyek példaprojekteket és board-definíciókat tartalmaznak. A chiptámogatást az Arduino keretrendszerben a CORE bővítés tartalmazza (egyedi chipek támogatási listájában elérhető)

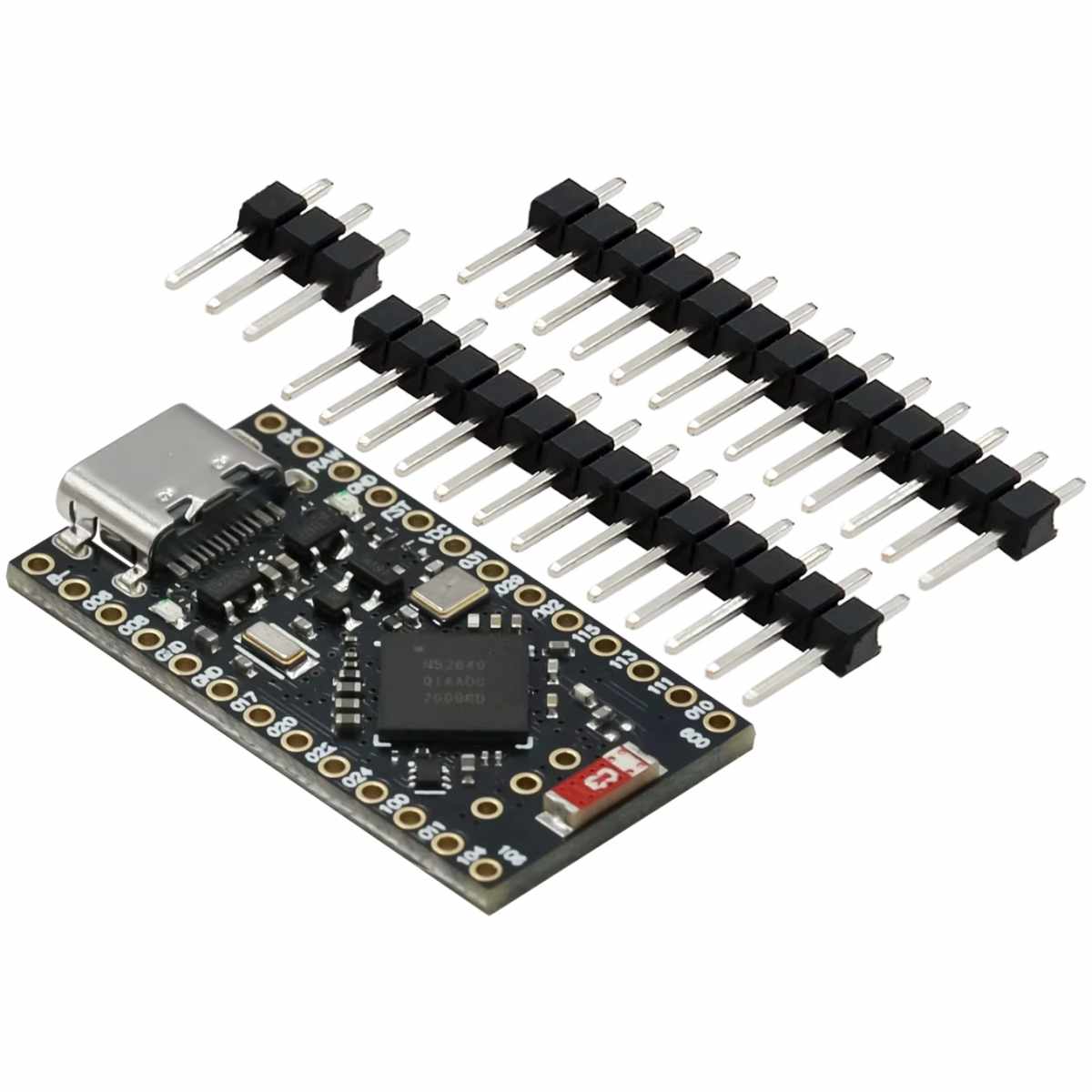

Csomag

• 1x Supermini nRF52840 fejlesztőpanel
• 3x tüskesor
