Hő-/pára-/nyomás kombinált precíziós szenzor (I2C) modul [AHT20; BMP280]

Leírás

Ez a kompakt AHT20+BMP280 szenzormodul egyszerre mutatja a hőmérsékletet és páratartalmat és légnyomást. Az AHT20 érzékelő precíz páratartalom- és hőmérsékletmérést biztosít, míg a BMP280 fejlett barometrikus nyomásérzékelésre képes. Ideális választás Arduino, ESP, vagy Raspberry Pi alapú környezetfigyelő és IoT projektekhez.

A modul két különálló IC‑t tartalmaz:

• az AHT20 digitális I²C egység páratartalomértékeket (0–100 %RH, ±2 % pontossággal) és hőmérsékletet (–40 °C … +85 °C, ±0,3 °C) mér és
• a BMP280 barometrikus nyomást (300 … 1100 hPa, ±1 hPa pontossággal), valamint hőmérsékletet (±1 °C) mér SPI vagy I²C interfészen keresztül

A modul tápellátása 2,0–5,5 V DC feszültségtartományon belül működik, így könnyen integrálható 3,3 V vagy 5 V rendszerekhez egyaránt. I²C interfészt biztosít és jellemzően 4 tűs JST/GROVE csatlakozóval szállítják egyszerű bekötéshez.

Használható:

• Időjárás-állomás otthoni monitorként (hőmérséklet és páratartalom és légnyomás), IoT cloud-rögzítéssel
• Smart home, szellőzésvezérlés páratartalom és légnyomás változás alapján
• Rendezvény- vagy kirakati kijelző, környezeti adatok valós idejű megjelenítéséhez
• Maker projektek, DIY prototípusok és interaktív fényjátékok környezeti paramétervezéssel

A modul jól működik Arduino-val Adafruit AHTX0 és BMP280 könyvtárakkal, megfelelő I²C cím beállítással (általában 0x38 az AHT20-nak és 0x76 vagy 0x77 a BMP280-nak). Felhasználói tapasztalatok alapján a BMP280 hőmérsékleti értékei enyhén magasabbak lehetnek, míg az AHT20 mutat pontosabb páratartalom- és hőmérsékletadatokat.

Szolgáltatások

• I/O felület: Vcc,
• Áramfelvétel: <10mA,
• Csatlakozás: tüskesoron keresztül.
• Kommunikáció: IIC
• Tápfeszültség: 2.2 – 3.6V
• Csatlakozás: 4*2.54mm tüskesor
• AHT20
  • Páratartalom mérési pontosság: ± 2%
  • Páratartalom mérési felbontás: 0.024%
  • Hőmérsékletmérési pontosság: ±0.3°C
  • Hőmérséklet mérési felbontás: 0.01 °C
  • Működési hőfoktartomány: -40°C … 85°C
• BMP280
  • Nyomástartomány: 300 – 1100hPa (tengerszinthez képest -500…+9000 m),
  • Zajszűrés: fokozott zajvédelem (fémtok),
  • Nagy érzékenység: 0.0013hPa (0.11 m magasságváltozás),
  • Mérési pontosság: 950..1050hPa/±0.12hPa @ 25°C/±1.0m,
  • Nagy linearitás: max. hiba 0.02hPa (0.17 méter),
  • Tápfeszültség: 1.8V – 3.6V (VDDA), 1.62V – 3.6V (VDDD),
  • Hőmérsékletmérés: -40…+85°C, ±0.5°C,
  • Tokozás: LCC8 (lead-free ceramic carrier package),
  • Alacsony energiaigény: 5µA (standard mode),
  • Beépített hőmérséklet-kompenzáció,
  • Válaszidő: 5ms,
  • Működési áramfelvétel: 32µA/650µA,
  • Készenléti áramfelvétel: 0.1µA

Dokumentáció

• Adafruit AHTxx library (AHT10, AHT20…)
• BMP280 library (Arduino)

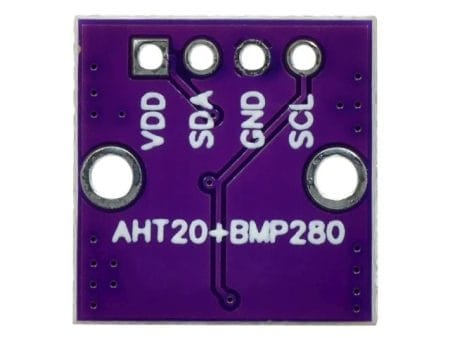

Lábkiosztás

• Szitázva a panelen
  • SCL – IIC/SCL kommunikáció,
  • SDA – IIC/SDA kommunikáció,
  • Vcc – max. 3.6V,
  • GND – GND.

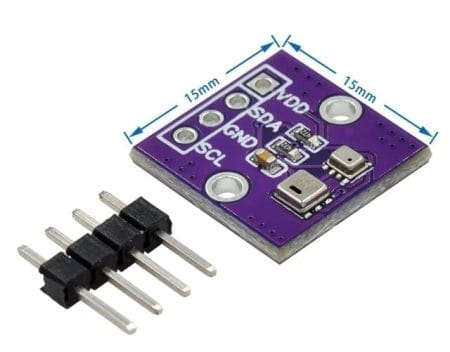

Csomag

• 1x AHT20/BMP280 szenzorpanel,
• 1x tüskesor.
