Leírás

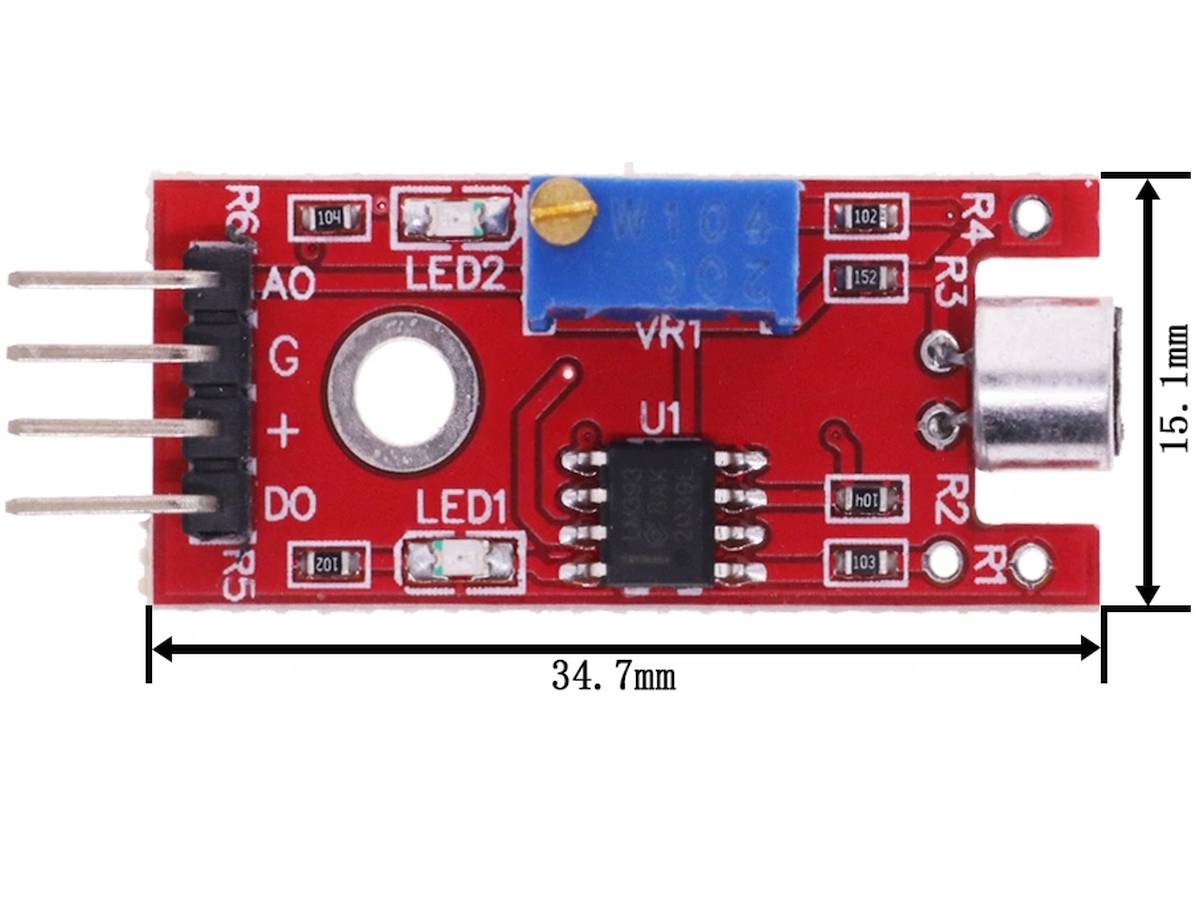

A KY-038 egy egyszerű hangérzékelő modul, amely beépített elektret kondenzátor mikrofon segítségével érzékeli a környezet zaját, és azt elektromos jellé alakítja. A modul célja zajszint figyelése, zajra triggerelés, nem pedig hanghullámok minőségi rögzítése.
A KY-038 fő előnye, hogy analóg és digitális kimenetet is kínál, így rugalmasan használható mikrokontrollerekkel (pl. Arduino, ESP32, Raspberry Pi stb.) — például zajriasztáshoz, hang‑aktivált vezérléshez, egyszerű hangszint‑mérésekhez. Ugyanakkor érzékenysége korlátozott, ezért inkább csak hangos zajok, zajszint változások, nem finom hangkülönbségek detektálása a cél.
- A modul fő érzékelője egy elektret kondenzátor mikrofon — ez a mikrofon a levegőben terjedő hanghullámokat mechanikai mozgássá (rezgés), majd elektromos feszültség‑változássá alakítja.
- Az analóg jel innen egy op‑amp / erősítő + összehasonlító (komparátor, jellemzően LM393) modulhoz kerül, ami kétféle kimeneti módszert kínál:
- Analóg kimenet (AO): folyamatos feszültség, arányos a mikrofon által érzékelt hang intenzitásával.
- Digitális kimenet (DO): akkor jelez (pl. HIGH), ha a hangerő átlépi a modulra beállított küszöbértéket — a küszöb állítható a panelen lévő potenciométerrel.
- Tápfeszültség: a modul 3,3 V–5 V tápellátással működik, így rugalmasan csatlakoztatható különféle mikrokontrollerekhez.
- Fontos: ez a modul nem egy audio‑rögzítő vagy „hangfal‑mikrofon”, hanem hangszint‑/zajszint‑érzékelő: az analóg vagy digitális kimenet alapján csak a hangerő változást lehet követni, nem kapunk „hanghullám‑jelet”.
A KY-038 modul tipikusan a következő projektekhez alkalmas:
- Zajriasztó / riasztórendszer — ha a környezetben a zaj meghalad egy beállított küszöbértéket, aktiválható LED, sziréna, relé, stb.
- Hangszint figyelése — például környezeti zajmonitor, zajszennyezés mérés, decibel‑közelítésű érzékelés (persze nem pontos dB‑mérésre, csak közelítésre).
- Hangaktivált vezérlés — világítás, eszköz bekapcsolás, automatizmus, amikor pl. taps, kiáltás, zaj hatására reagálni akarunk.
- Egyszerű „hang detektálás” – például autós projekt, amit a környezeti zaj figyelésére használunk, vagy interaktív installációk hang‑alapú vezérléssel.
- Oktatási / hobbi célú mikrokontrolleres kísérletezés: analóg jelfeldolgozás, küszöb‑trigger, potenciométeres érzékenység‑állítás, digitális/analóg kimenet tanulmányozása.
KY‑038 vs KY‑037 – mi az eltérés?
Bár a KY-038 és a KY-037 gyakran hasonló feladatokra használatos, van köztük néhány lényeges különbség — és ezek a különbségek arra utalnak, hogy a „nagyobb mikrofonnal” hivatkozott változat (KY‑038) valójában nem feltétlen jobb érzékenységű a KY‑037‑nél:
- Több forrás azt állítja, hogy a KY-037 belső kialakítása miatt érzékenyebb, mint a KY-038 — vagyis jobban képes halkabb hangokat is érzékelni.
- Ők ugyanazt az alapelvet (mikrofon + komparátor + küszöb potenciométer) használják, tehát funkcióban nagy az átfedés, de a KY-037‑nél hajlamosabb a halkabb zajokra reagálni.
- A KY-038 esetében a gyakorlatban sokan panaszkodnak arra, hogy csak hangos zajokra (pl. taps, hangos zaj, zajos környezet) reagál.
- Egy releváns forrás szerint: „mindkét modul analóg és digitális kimenettel rendelkezik, de a KY-037 magasabb érzékenységű belső kialakítás miatt jobban reagál halkabb hangokra.”
Ha cél a halkabb hangok, beszéd vagy kisebb zajok érzékelése — a KY-037 jobb. Ha viszont csak nagy zajszint detektálása a cél (pl. taps, kiáltás, zajriasztás), a KY-038 is használható — de ne várj finom érzékelést.
Műszaki adatok
- Érzékelő típus: elektret kondenzátor mikrofon + LM393 komparátor + erősítő
- Kimenetek: Analóg (AO), Digitális (DO)
- Tápfeszültség: 3,3 V – 5 V DC
- Érzékenység beállítás: beépített potenciométer (küszöb hangerő állítására)
- Jelhasználat: hangerő‑változás detektálás (nem audio‑hullám rögzítés)
- Alkalmazhatóság: mikrokontrolleres rendszerek (pl. Arduino, ESP32, Raspberry Pi + ADC)
Bekötés
- Szitázva az áramköri lapon
Csomag
- 1x KY-037 mikrofonmodul
