Leírás
Ha olyan GNSS modult keresel, amit mikrokontrolleres projektbe is könnyen be tudsz építeni, a Neo M9N kifejezetten jó választás. Ez a többkonstellációs vevő nem csak GPS-jeleket kezel, hanem egyszerre több műholdrendszer adataiból dolgozik, ezért kültéren stabilabb, gyorsabban használható és megbízhatóbb helymeghatározást ad.

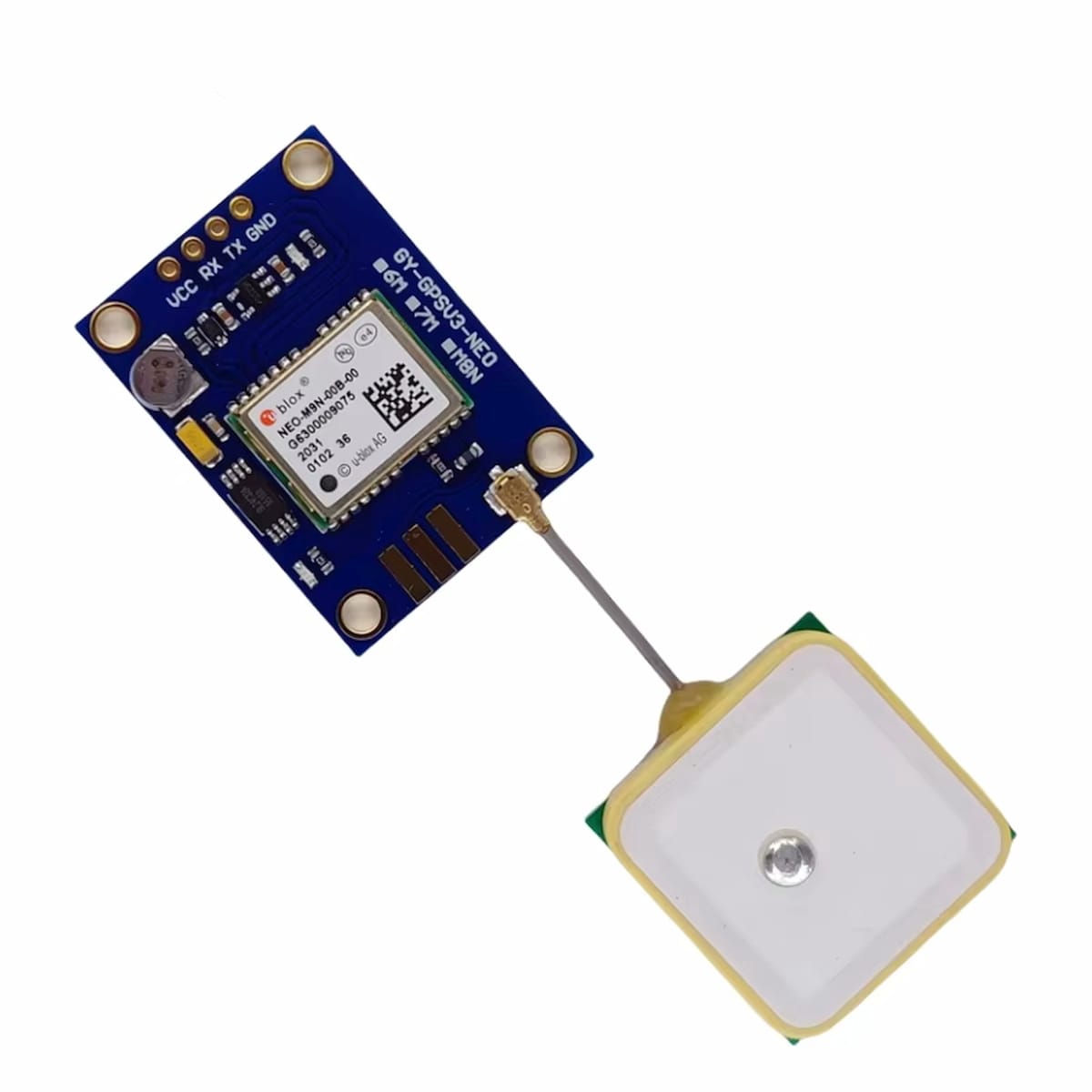

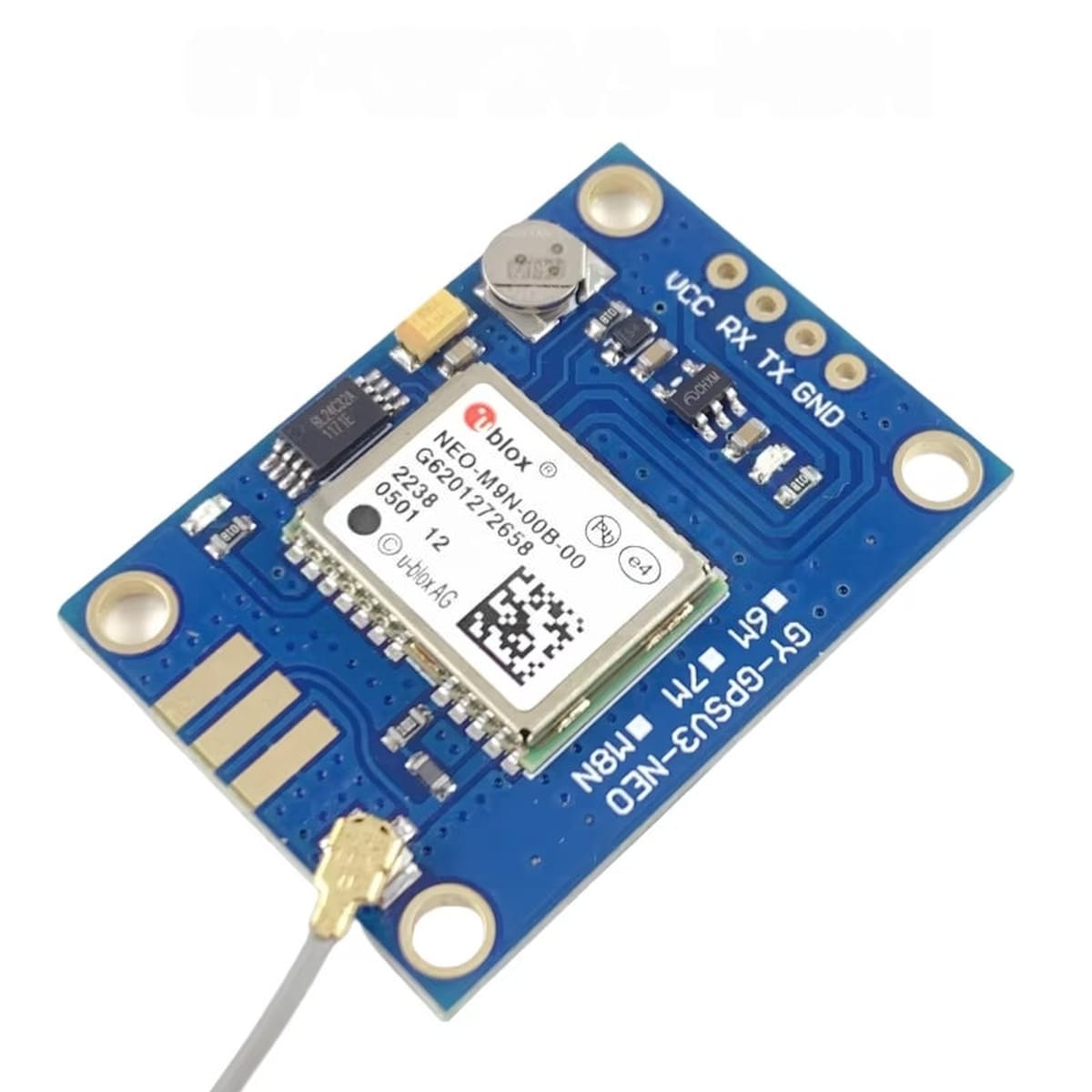

A kerámiaantennával szerelt kivitel nagy előnye, hogy nem kell külön antennaoldalon bonyolult tervezésbe belemenni. A modulon ott van minden, ami a vételhez és a jelfeldolgozáshoz kell, így Arduino, ESP vagy Raspberry Pi mellé is jól illeszthető.
Nem laboroknak készült csúcstechnika-érzetet akar kelteni, hanem valódi, kézbe fogható segítséget ad azoknak, akik szeretnének működő GPS-es projektet építeni. Egy dokumentált, jól ismert megoldás, ami oktatási, hobbi és fejlesztési célra is hálás kiindulópont.
Működés
A Neo M9N modul több műholdrendszer – például GPS, GLONASS, Galileo és BeiDou – jeleit képes venni, majd ezekből számítja ki a pontos földrajzi helyzetet. Ennek gyakorlati előnye egyszerű: minél több használható műholdat “lát”, annál megbízhatóbban tud dolgozni, főleg nyílt ég alatt.
A modul a helymeghatározási adatokat soros kapcsolaton keresztül továbbítja a vezérlőd felé. Ez azt jelenti, hogy nem neked kell a műholdjelekkel “birkózni”, hanem a modul már kész adatokat ad át, amelyeket a mikrokontrollered vagy mini számítógéped könnyen fel tud dolgozni.
A kommunikáció UART-on történik, NMEA vagy UBX protokollal. Fejlesztői szemmel ez azért kényelmes, mert gyorsan el lehet indulni vele egyszerű példaprogramokkal is, később pedig finomhangolható, ha speciálisabb működésre van szükség.
A beépített kerámiaantenna megkönnyíti a szerelést, de van egy fontos szabály: a jó vételhez a modulnak minél szabadabb rálátás kell az égboltra. Beltérben vagy árnyékolt dobozban a teljesítménye visszaeshet, kültéren viszont nagyon szépen megmutatja, mit tud.
A lényeg tehát nem az, hogy mély rádiófrekvenciás háttértudásod legyen, hanem az, hogy jól helyezd el, stabil tápot adj neki, és tudd, milyen rendszerrel szeretnéd összekötni.
Felhasználási lehetőségek
A Neo M9N nem egy “önmagában érdekes” modul, hanem tipikusan olyan alkatrész, amiből gyorsan lesz kézzel fogható projekt. Különösen akkor, ha nem csak tanulni akarsz, hanem valami működőt is építenél.
Arduino alapú GPS-adatnaplózó
Egy klasszikus kezdőprojekt, ahol a modul helyadatokat küld, te pedig ezeket SD-kártyára vagy soros monitorra mented. Jó választás gyakorláshoz és terepi mérésekhez.
ESP32 alapú IoT nyomkövető
Ha távolról is látni akarod egy eszköz helyét, az ESP32 és a Neo M9N együtt nagyon jó páros. A modul hozza a pozíciót, az ESP32 pedig továbbküldi Wi-Fi-n vagy más hálózaton.
Drónos és mobil pozicionálás
A több GNSS-rendszer támogatása miatt jól jöhet olyan projektekben, ahol fontos a stabil kültéri helyadat. Nem véletlen, hogy a Neo M9N családot sokan használják navigációs és robotikai feladatokra is.
Járműkövetés és flottamegoldások
Autós, motoros vagy mezőgazdasági gépes rendszerekben is használható, ha a cél a pozíció követése, naplózása vagy megjelenítése.
Raspberry Pi alapú térképező rendszer
Ha már magasabb szintű adatfeldolgozást, naplózást vagy vizualizációt szeretnél, Raspberry Pi mellé is jól illeszthető. Itt már könnyen készíthetsz saját térképes vagy naplózó alkalmazást.
Időszinkronizálás kültéri rendszerekben
Nem csak helyadat miatt lehet érdekes: GNSS alapú időinformációhoz is használható, például kültéri szenzorhálózatoknál vagy időre érzékeny rendszereknél.
Tipp: a Neo M9N egyik nagy erőssége, hogy nem egzotikus, nehezen illeszthető hardver. Kifejezetten jól érzi magát azokban a fejlesztői környezetekben, amelyeket a hobbi és maker világban a legtöbben használnak.
Kompatibilitás népszerű platformokkal
- Arduino: igen, soros kommunikáción keresztül könnyen használható.
- ESP8266: igen, 3,3 V logikai szinttel jól illeszthető.
- ESP32: igen, natív módon, kényelmesen kezelhető.
- Raspberry Pi: igen, soros porton keresztül egyszerűen integrálható.
Miért hálás választás fejlesztéshez?
A gyártói dokumentáció részletes, a konfigurációhoz és teszteléshez elérhetők bevált eszközök, és sok példakód, könyvtár, valamint közösségi projekt épül erre a platformra. Ez különösen fontos akkor, ha nem saját hardvert akarsz nulláról tervezni, hanem gyorsan szeretnél működő rendszert építeni.
A gyakorlatban ez azt jelenti, hogy kevesebb az elakadás, gyorsabb a beüzemelés, és könnyebb segítséget találni, ha finomhangolni szeretnéd a modult.
Műszaki jellemzők
- GNSS támogatás: GPS, GLONASS, Galileo, BeiDou, QZSS
- Kommunikáció: UART
- Protokoll: NMEA, UBX
- Tápfeszültség: a NEO-M9N vevőegység 2,7-3,6 V tartományban működik. A tápellátás 3.3V stabilizált táp esetén külső 5V-ról működik.
- Logikai szint: 3,3 V
- Antenna: beépített kerámia antenna
- Frissítési frekvencia: legfeljebb 25 Hz
- Pozíciópontosság: kb. 1-2 m
- Méret: a gyakori kerámiaantennás breakout kivitel kb. 36 × 25 mm
- Működési hőmérséklet: -40 °C – +85 °C
GPS modulok összehasonlítása
| Szempont | NEO-6 | NEO-7 | NEO-M8 | NEO-M9N |
|---|---|---|---|---|
| Generáció | u-blox 6 | u-blox 7 | u-blox M8 | u-blox M9 |
| Fő pozicionálási szint | GPS | GNSS | többkonstellációs GNSS | többkonstellációs GNSS |
| Támogatott rendszerek | GPS, SBAS | GPS, GLONASS, QZSS, SBAS | egyidejű GPS/QZSS + GLONASS + BeiDou, egyes változatoknál Galileo támogatás | egyidejű GPS + GLONASS + BeiDou + Galileo |
| Egyidejű GNSS vétel | nem jellemző | korlátozott, típustól függ | legfeljebb 3 GNSS egy időben | legfeljebb 4 GNSS egy időben |
| Tipikus vízszintes pontosság | 2,5 m GPS, 2,0 m SBAS | 2,5 m autonóm, 2,0 m SBAS | 2,5 m autonóm, 2,0 m SBAS | 1,0-2,0 m CEP többkonstellációs módban |
| Max. navigációs frissítés | 5 Hz a legtöbb általános változatnál | 10 Hz GPS módban, GLONASS módban jellemzően 1 Hz | típustól és módtól függően 5 Hz, 10 Hz vagy 18 Hz | 25 Hz PVT |
| Tipikus érzékenység, követés | -162 dBm körüli | -162 dBm körüli GPS esetén | -167 dBm | -167 dBm |
| Interfészek | UART, USB, DDC | UART, USB, DDC, SPI | UART, USB, DDC, SPI | UART, USB, I2C, SPI |
| Tokméret | 16,0 x 12,2 x 2,4 mm | NEO formátum, a család visszafelé kompatibilis kialakítású | NEO-7 és NEO-6 családdal visszafelé kompatibilis | 12,2 x 16,0 mm |
| Mai gyakorlati státusz | régi, olcsó, hobbi projektekben még előfordul | régi, átmeneti generáció | ma is sok fejlesztőpanel ezen alapul | jelenleg a legjobb általános választás a négy közül |
A táblázat adatai a u-blox hivatalos adatlapjaiból és termékoldalaiból származnak.
Kis segítség
- NEO-6 akkor értelmezhető, ha a cél alacsony költségű, egyszerű GPS alapú helymeghatározás, és nem gond a régebbi generáció.
- NEO-7 már jobb GNSS rugalmasságot ad, de ma inkább régebbi, kifutó átmeneti családnak tekinthető. A Mouser a NEO-7M-0 változatot megszüntetésre jelöltként mutatja.
- NEO-M8 sok esetben még mindig jó kompromisszum, mert több GNSS rendszert tud egyszerre venni, erős az érzékenysége, és nagyon elterjedt fejlesztői ökoszisztémája van.
- NEO-M9N akkor előnyös, ha gyorsabb frissítés, jobb robusztusság és modernebb többkonstellációs vétel kell. Általános célú új tervezéshez ebből a négyből ez a legésszerűbb kiindulás.
| Ha erre van szükség | Akkor ezt nézd először |
|---|---|
| Olcsó, egyszerű GPS hobby projekt | NEO-6 |
| Régebbi GNSS panel cseréje minimális módosítással | NEO-7 vagy M8 |
| Ár és tudás közti jó egyensúly | NEO-M8 |
| Új fejlesztés, jobb jövőállóság, gyorsabb frissítés | NEO-M9N |
Dokumentáció
- NEO GPS modul – Műszaki dokumentáció, Arduino eljáráskönyvtár, adatlap, UBlox PC GPS konfiguráló szoftver (Windows)
- Gyártói honlap
Csomag

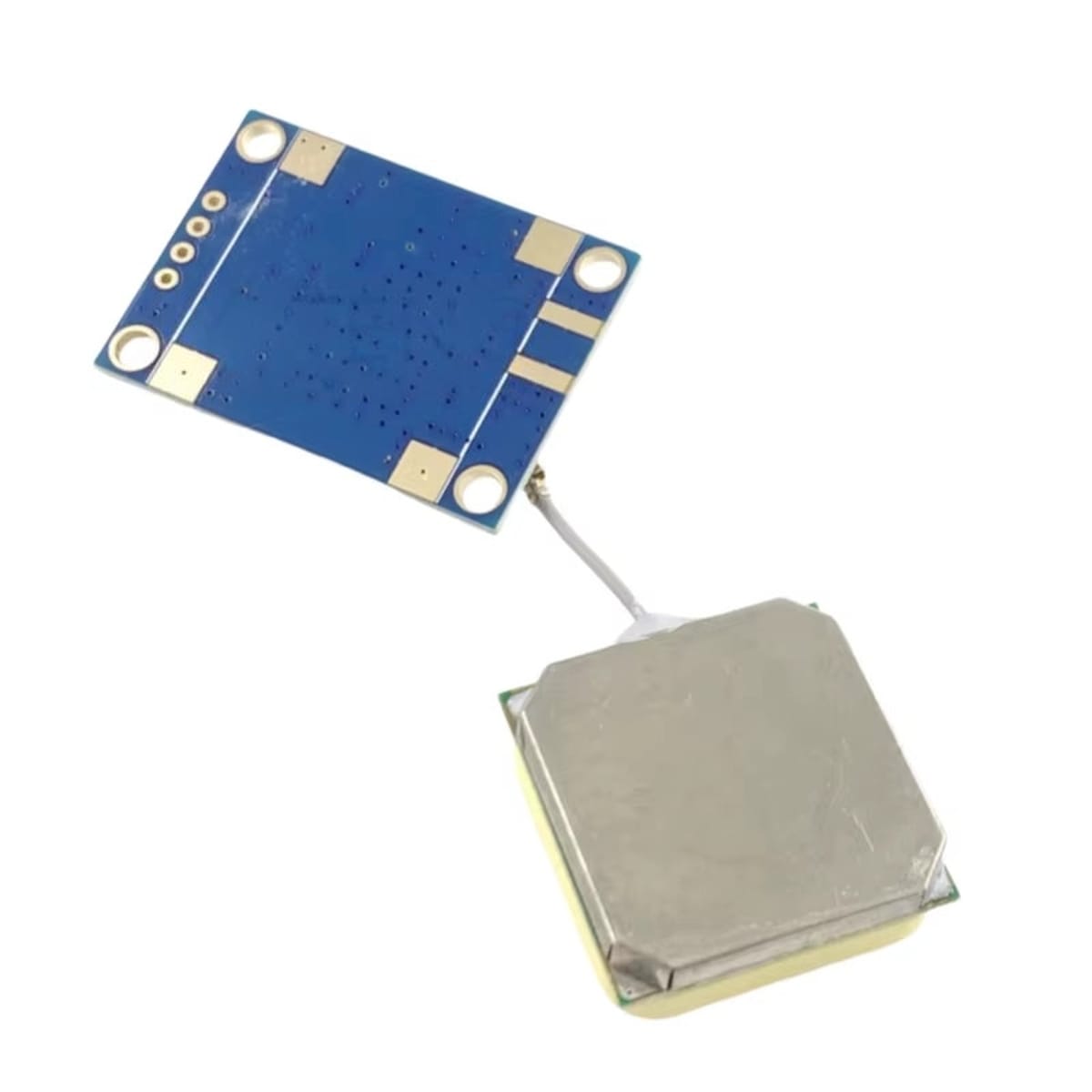

- 1x NEO-M9N GPS modul,
- 1x kerámia antenna.
