MAX30105 nagy pontosságú optikai bioszenzor és fotodetektor modul - pulzus- és oxigénszint méréshez (Arduino és laborprojekt)

Name: MAX30105 nagy pontosságú optikai bioszenzor és fotodetektor modul – pulzus- és oxigénszint méréshez (Arduino és laborprojekt)
Brand: Tavir
SKU: T14616
Price: 3150 HUF
Availability: InStock

MAX30105 nagy pontosságú optikai bioszenzor és fotodetektor modul – pulzus- és oxigénszint méréshez (Arduino és laborprojekt)

3.150Ft (2.480Ft+ÁFA)

11 készleten

Leírás

A High Accuracy I²C MAX30105 Particle Optical Sensor Module egy kompakt, nagy érzékenységű optikai részecske- és füstérzékelő modul, amely tartalmaz beépített infravörös, vörös és zöld LED-eket és fotodetektorokat. Az I²C interfész 0x57 címen kommunikál (kompatibilis 3.3 V és 5 V logikai szintekkel), és lehetővé teszi precíz részecskeérzékelést vagy pulzoximetriai kísérleteket maker és IoT projektek számára. A termék fő előnye, hogy 1.8 V érzékelő oldali táp és külön VLED tápegység áll rendelkezésre, ami megbízhatóan működteti az érzékelőt még alacsony zajszint mellett is.

A modul egy MAX30105 chip köré épül, amely integrált LED-ekkel, optikai elemekkel és alacsony zajú elektronikával rendelkezik, kiemelkedő teljesítményt nyújt részecskemérésekben vagy akár pulzoximetriai PPG (photoplethysmography) alkalmazásokban.

Az érzékelő oldali táp (VDD) 1.8 V, míg a LED-ek tápja külön, tipikusan 4.5–5.0 V, így biztosítva az optimális LED teljesítményt és alacsony fogyasztást. Ez a megoldás előnyös az alacsony fogyasztású beágyazott rendszerek esetén. I²C kommunikáció támogatott 3.3 V és 5 V logikákkal, így egyszerűen integrálható Arduino, ESP vagy Raspberry Pi alapú rendszerekhez. A modul 5V jelszintekkel is kompatibilis – belső szintillesztőt tartalmaz!

Az érzékelő ultra alacsony áramtér használatot kínál: standby módban kb. 0,7 µA, programozható mintavételi frekvencia (akár 400 Hz), LED áramerősség és impulzusszélesség beállítással (50–400 µs).

Hol használható?

Füst- vagy részecskeérzékelő rendszerek (pl. DIY smoke detector).
Pulzoximetria-kísérletek maker projektekben LED-eket használva (PPG mérés ujjbegynél).
Pulzus- és véroxigén monitorozás Arduino, ESP vagy Raspberry Pi alapokon (nem orvosi célra).
Interaktív fényjátékok, LED-minták vezérlése fény visszaverődés alapján.
Környezeti levegő minőségének vizsgálata apró részecskék érzékelésével beltéri rendszerekben.

Műszaki jellemzők

Tápfeszültség (érzékelő): 1.8 V DC (belső)
VLED tápfeszültség (LED-ek): 4.5 – 5.0 V DC
Modul tápfeszültség: 2,5..5V (belső: 1.8V/3.3V),
Áramfelvétel (standby): kb. 0,7 µA
Mintavételi frekvencia: 50–400 Hz (programozható)
LED típusa: infravörös, vörös, zöld LED-ek
Érzékelési hullámhossz: 880nm (IR), 660nm (vörös), 537nm (zöld)
Chip mérete: 5.6 mm × 3.3 mm × 1.55 mm (14‑pin)
Modulméret: kb. 24.6 × 14.5 mm, M3 felfogatási furatokkal
Működési hőmérséklet: −40 °C … +85 °C
Kommunikáció: I²C interface (cím 0x57), kompatibilis 3.3 V és 5 V logikával!
Érzékelőchip: MAX30105,
Működési hőmérséklet-tartomány: -20℃-85℃.

Dokumentáció

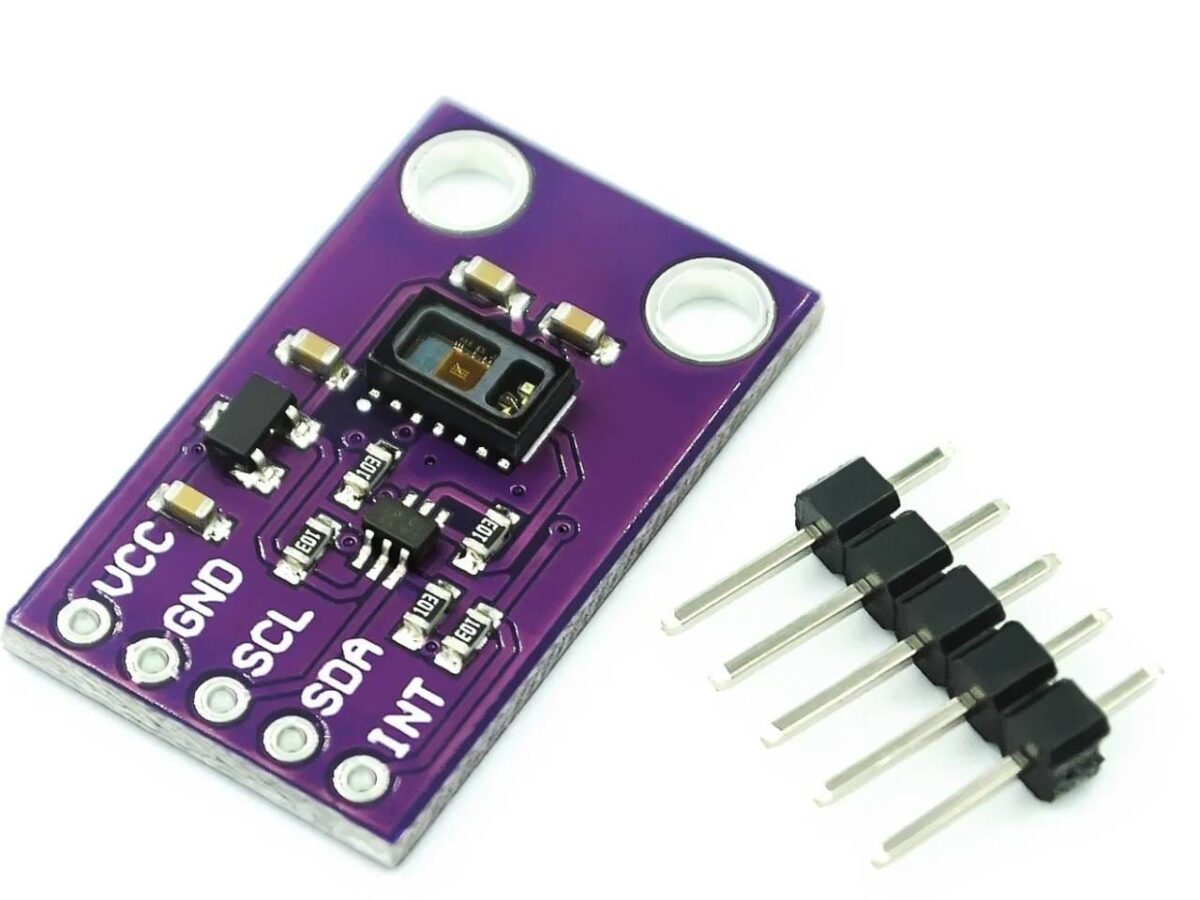

Csatlakozó

Szitázva a lapon.

Csomag

1x MAX30105 szenzor
1x tüskesor

További információk

Tömeg	0,010 kg
Méretek	5 × 5 × 1 cm
Cikkszám	T14616
Protokoll	I2C/IIC/TWI
Szenzor	Biológiai
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„MAX30105 nagy pontosságú optikai bioszenzor és fotodetektor modul – pulzus- és oxigénszint méréshez (Arduino és laborprojekt)” értékelése elsőként

Kérdés: Mi a MAX30105 fő funkciója és alkalmazási területe?
Válasz: A MAX30105 egy integrált optikai részecskeszonda, mely beépített LED-ekkel (vörös, zöld, IR), fotodetektorokkal és alacsony zajú elektronikával rendelkezik. IIC/I2C/TWI interfészen keresztül képes részecske érzékelésre (pl. füst, por), valamint pulzus és oxigénszaturáció mérésére edukációs eszközökön, viselhető eszközökben és HVAC rendszerekben való felhasználásra.

Kérdés: Milyen tápfeszültséget igényel a modul?
Válasz: A MAX30105 érzékelő maga 1.8 V‑ról működik, míg a benne lévő LED meghajtók külön, általában 5 V‑os tápot kapnak. Szoftveres leállítás esetén a standby áram mindössze ~0,7 µA, így energiatakarékos használat is lehetséges.

Kérdés: Milyen interfészen kommunikál a modul?
Válasz: Standard I2C/SMBus‑kompatibilis két vezetékes interfészt használ (SDA és SCL), az eszköz címe általában 0x57. A vezérlés teljes mértékben szoftveresen konfigurálható regisztereken keresztül.

Kérdés: Milyen érzékelési tartományra képes a MAX30105?
Válasz: A szonda infravörös, vörös és zöld LED-ekkel képes különböző részecske nagyságok érzékelésére. Legmagasabb felbontás mellett akár 18‑bites ADC-t és 3200 mintavétel/mp sebességet kínál. Kiemelten fontos a környezeti fény elnyomása és a magas jel‑zaj arány.

Kérdés: Hogyan használható pulzus- vagy SPO₂ mérésre?
Válasz: Bár eredetileg részecske érzékelésre lett tervezve (füstérzékelés), elég érzékeny ahhoz, hogy, ha az ujjat ráhelyezik, a vér áramlásának fényvisszaverését mérve pulzusszámot és SPO₂ értéket lehessen számolni. Fontos: kizárólag oktatási és hobby célokra alkalmas, nem orvosi eszköz helyettesítésére.
