Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm)

Leírás

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) forrasztható prototípus panel furatszerelt alkatrészekhez, átkötésekhez és kisebb kézi építésű áramkörökhöz. A kétoldalas, lyukgalván kialakítás miatt a furatok mindkét oldal felé vezetnek, így rendezettebb és stabilabb bekötés készíthető, mint egy egyszerű egyoldalas csupalyuk lapon.

Mire is jó?

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) akkor kerül elő, amikor a breadboard már bizonytalan, de még nem indokolt saját, gyártatott NYÁK-ot tervezni. Jó köztes lépés kísérleti kapcsolás, oktatási minta, egyedi illesztőpanel vagy kis darabszámú kézi szerelés esetén.

Ez nem fejlesztőpanel és nem kész elektronika. Egy mechanikai és villamos hordozó, amelyre az alkatrészeket, vezetékeket, csatlakozókat és átkötéseket neked kell megtervezni és beforrasztani.

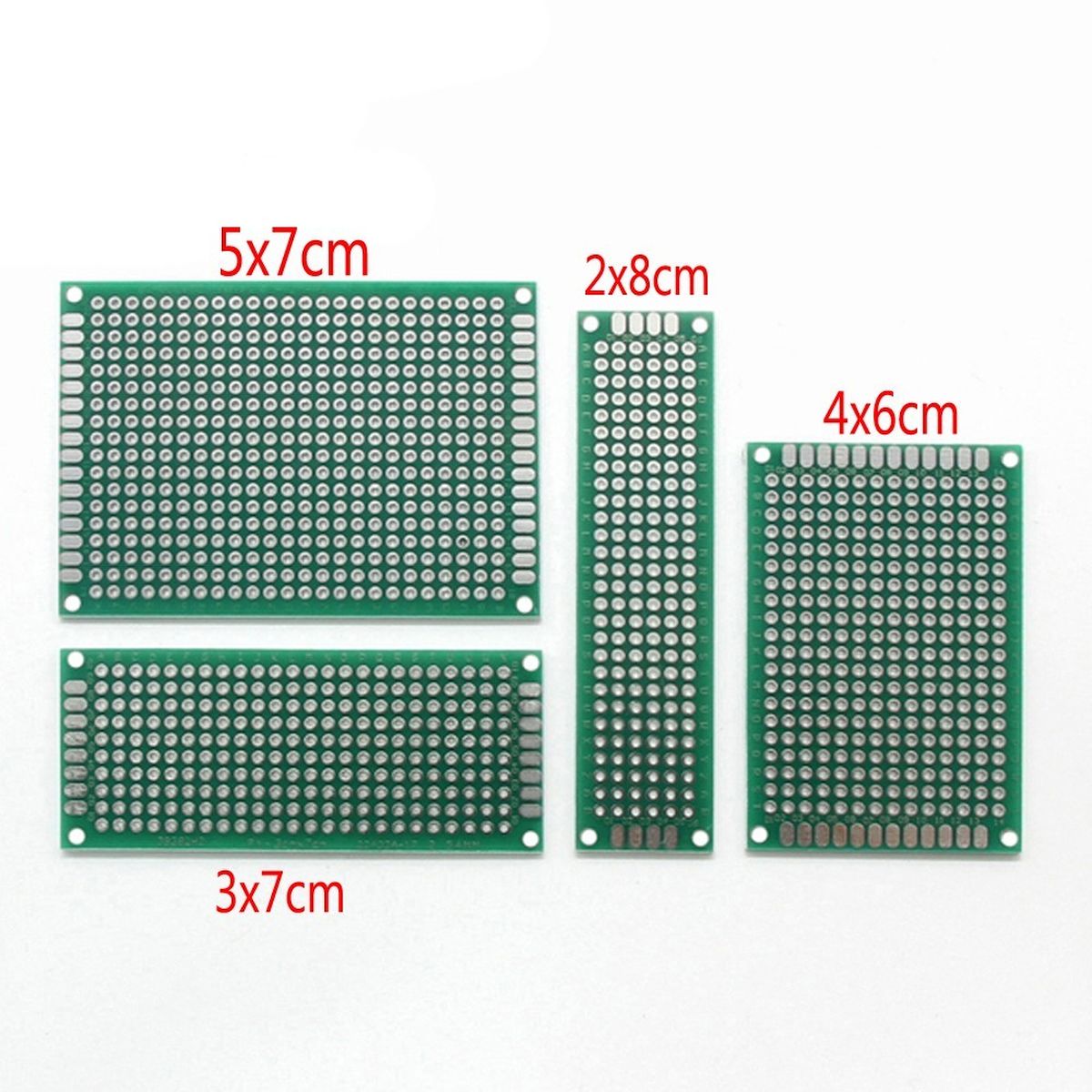

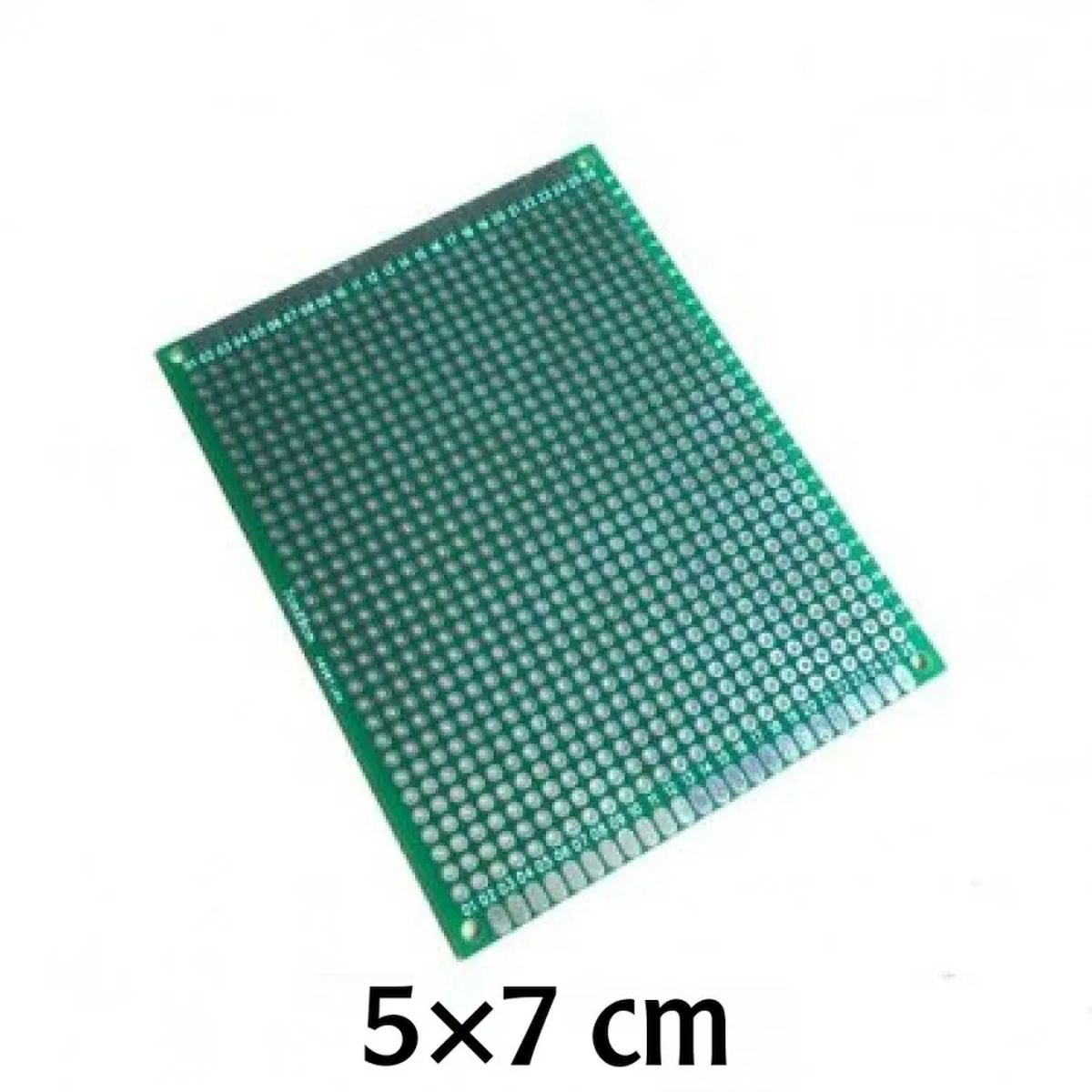

Azaz a Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) egy 5 x 7 cm-es, FR4 alapú, kétoldalas, furatgalvános univerzális próbanyák kézi forrasztású prototípusokhoz.

Így működik a gyakorlatban

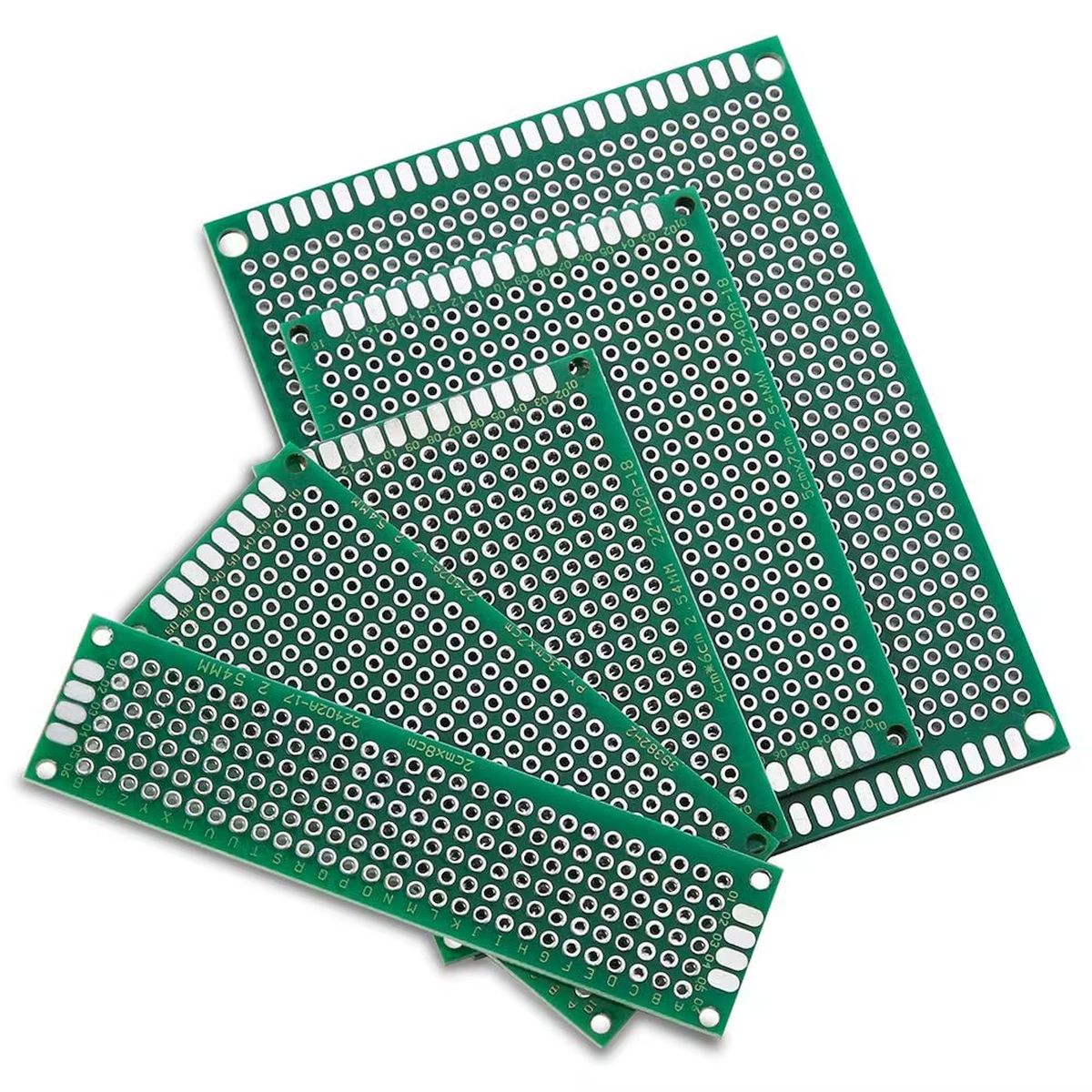

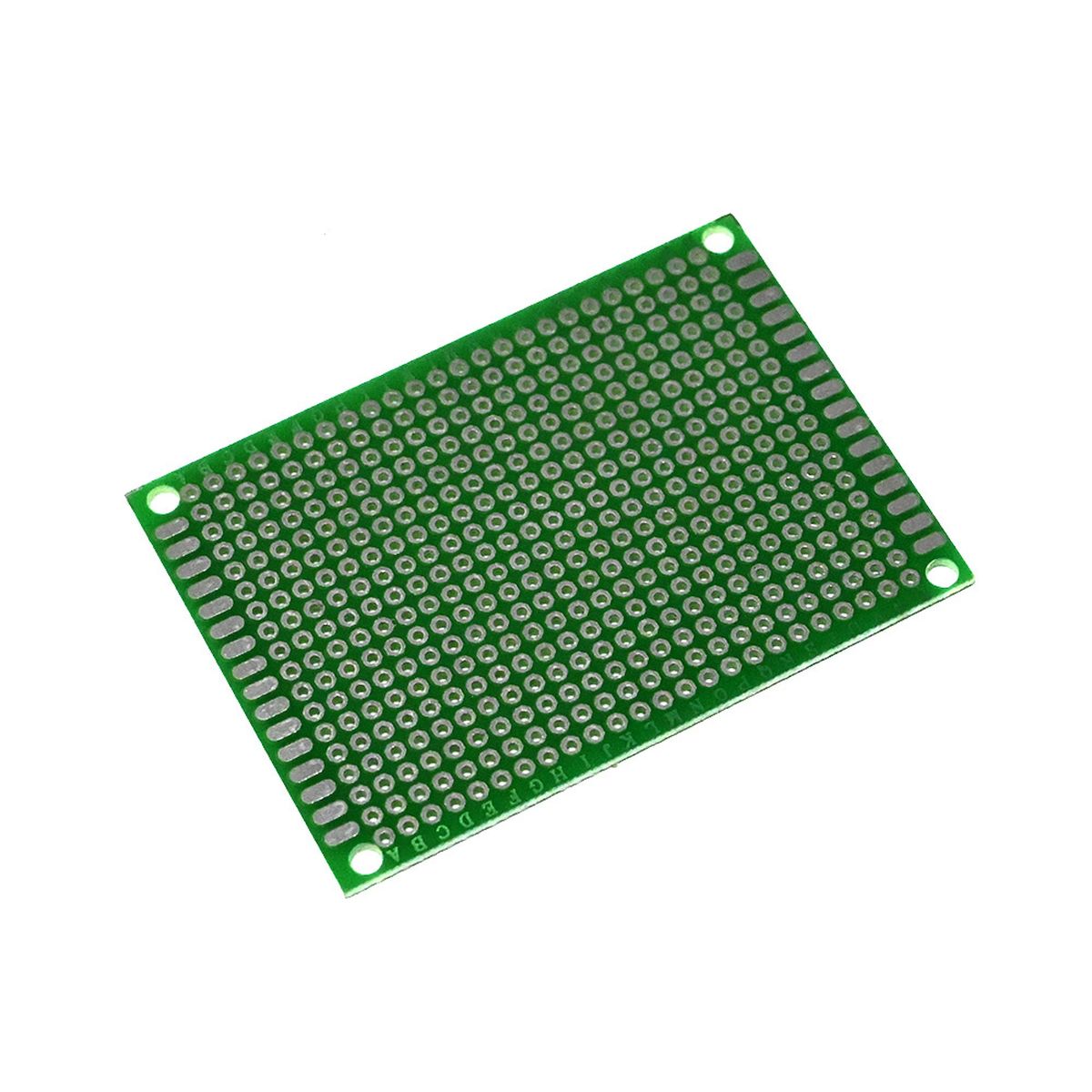

A lapon 24 x 18 raszterhely áll rendelkezésre, összesen 432 forrlyukkal. A furatok körül forrszem található, a lyukgalván pedig átvezeti a kapcsolatot a panel egyik oldaláról a másikra. Ez akkor hasznos, ha az alkatrész egyik oldalon ül, az átkötést vagy vezetősávot pedig a másik oldalon vezeted tovább.

A 2 x 16 oldalsó forrszem sor gyors külső csatlakozásra használható: például táp, jelvezeték, tüskesor, sorkapocs vagy modulcsatlakozás kialakításához. A 4 db rögzítőfurat segít abban, hogy a kész áramkör ne csak vezetéken lógjon, hanem dobozba, szerelőlapra vagy távtartóra is rögzíthető legyen.

Tipikus helyzetek, ahol bevált már

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) főleg ilyen feladatokra való:

Arduino vagy ESP32 projekt kiegészítő áramköreinek forrasztott felépítésére.
DIP tokos IC-k, ellenállások, kondenzátorok, tranzisztorok és kisebb csatlakozók kézi szerelésére.
Szenzor, relé, LED, nyomógomb vagy kis illesztőáramkör rögzített bekötésére.
Breadboardon már kipróbált kapcsolás tartósabb változatának elkészítésére.
Oktatási panelként, ahol jól követhető a forrasztás, az átkötés és a hibakeresés.
Egyedi átalakítópanelhez, amikor néhány jelvezetéket kell más kiosztásra rendezni.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
Elég a 5 x 7 cm-es méret a teljes kapcsoláshoz?	Ha túl kicsi a panel, a vezetékek zsúfoltak lesznek, és nő a forrasztási hiba esélye.
A furatszerelt alkatrészek 2,54 mm-es raszterhez illenek?	Nem raszterhelyes alkatrésznél hajlított láb, adapter vagy más panel kellhet.
Kell kétoldalas átvezetés a kapcsoláshoz?	Ha sok az átkötés, a lyukgalván kialakítás sokkal tisztább elrendezést adhat.
A kapcsolás 35 V alatt marad?	A megadott feszültséghatár fölé nem érdemes ezt a panelt választani.
Mechanikailag rögzíteni kell a kész panelt?	A rögzítőfuratok használata csökkenti a vezetékekre és forrszemekre jutó terhelést.
Többször átforrasztanád ugyanazt a furatot?	A forrszem és a furatgalván sérülhet, ezért próba előtt érdemes átgondolni a bekötést.

Döntés előtt ellenőrizd

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) kiválasztása előtt ezeket nézd át:

Méret: a 5 x 7 cm-es felület elég-e az alkatrészeknek, a csatlakozóknak és a vezetékek hajlítási helyének.
Raszter: a tervezett alkatrészek lábtávolsága illeszkedik-e a furatos próbapanelhez.
Feszültség: a kapcsolás üzemi feszültsége ne lépje túl a megadott 35 V korlátot.
Áramterhelés: nagyáramú útvonalhoz ne csak a forrszemre és vékony átkötőhuzalra számíts.
Véglegesítés: ha sok darab készül, vagy pontos ismételhetőség kell, saját tervezésű NYÁK lehet a jobb irány.

Használati korlátok és amikor mást keress

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) nem minden áramkörhöz való.

Nem jó választás nagyáramú teljesítményáramkörhöz, ahol széles rézfelületre vagy külön méretezett vezetősávra van szükség.
Nem ezt érdemes választani nagyfrekvenciás, rádiós vagy érzékeny analóg áramkörhöz, ahol a vezetéknyomvonal és a földelés elrendezése kritikus.
Nem helyettesíti a gyártott NYÁK-ot, ha sorozatban, pontosan ismételhető kivitelben kell előállítani a kapcsolást.
Nem alkalmas közvetlen hálózati feszültségű kísérletezésre.
Nem segít a hibás kapcsolási rajzon: a panel csak hordozó, a villamos tervet külön kell ellenőrizni.

Műhelytitok

Forrasztás előtt érdemes a tápágakat, GND pontokat és a külső csatlakozókat filccel vagy papíron berajzolni. A csupalyuk panelnél a hibák nagy része nem az alkatrésznél kezdődik, hanem ott, hogy az átkötések útvonala csak forrasztás közben alakul ki.

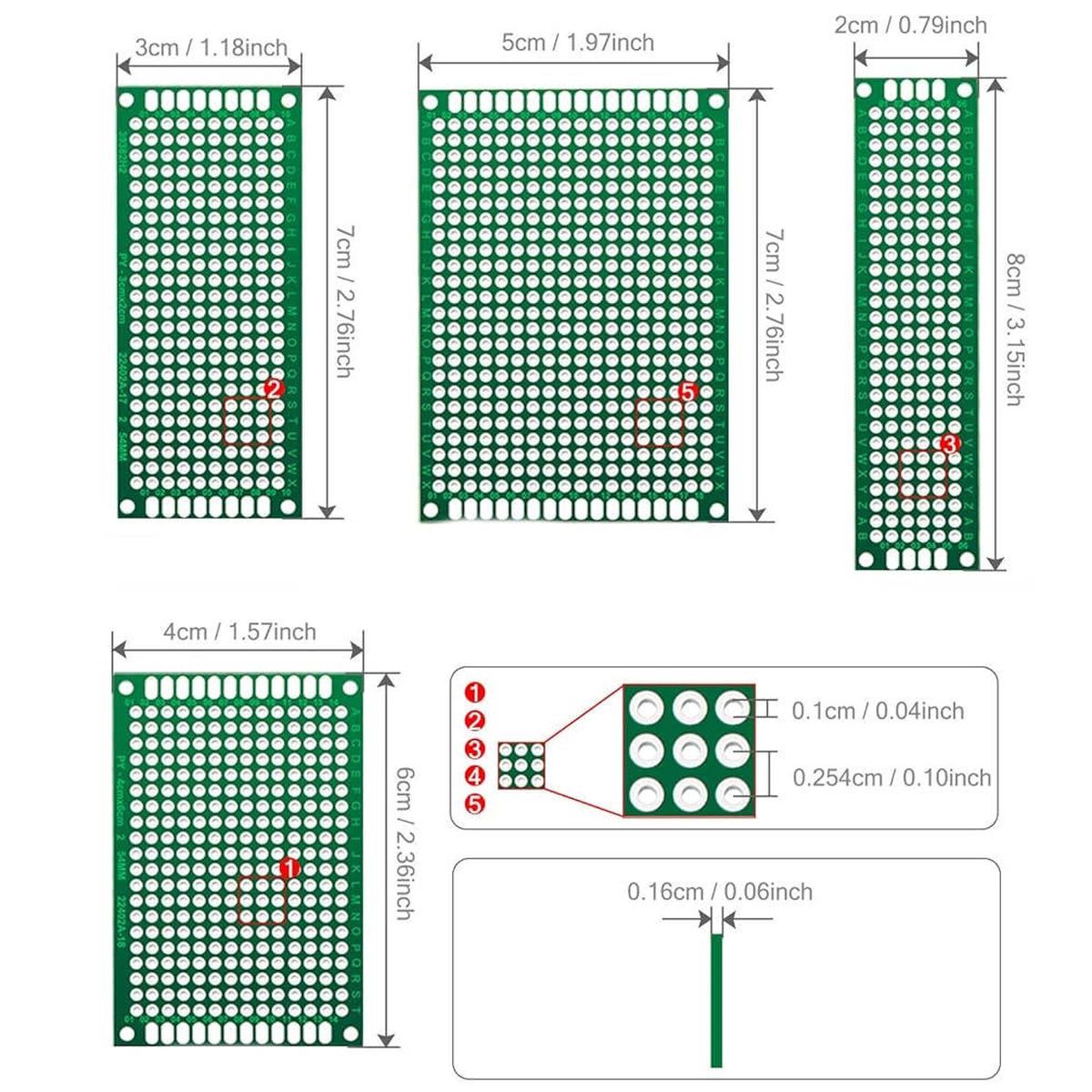

Műszaki jellemzők

Kialakítás:	kétoldalas, lyukgalván, csupalyuk próbanyák
Méret:	5 x 7 cm
Furatmező:	24 x 18
Forrlyukak száma:	432 db
Oldalsó forrszem:	2 x 16
Rögzítőfurat:	4 db, 2,2 mm átmérő
Anyag:	FR4, üvegszálas epoxygyanta
Hordozó vastagsága:	1,5 mm
Rézvastagság:	35 µm
Ónbevonat:	tűziónozás
Maximális feszültség:	35 V

Csomag

1 db Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm)

További információk

Tömeg	0,01 kg
Méretek	5 × 7 × 0,5 cm
Cikkszám	T47968

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm)” értékelése elsőként

Gyakran ismételt kérdések a Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) termékről

Mire való a Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm)?

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) kézi forrasztású prototípusokhoz, kisebb kiegészítő áramkörökhöz és furatszerelt alkatrészek rögzítéséhez használható.

Mit jelent az, hogy kétoldalas és lyukgalván a próbanyák?

A kétoldalas kialakítás azt jelenti, hogy a panel mindkét oldalán van rézfelület. A lyukgalván furat átvezetést ad a két oldal között, így az alkatrészláb és az átkötés stabilabban kapcsolódhat.

Használható Arduino projektekhez a 5 x 7 cm-es lyukgalván próbapanel?

Igen, a Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) jól használható Arduino mellé kisebb illesztésekhez, szenzorokhoz, gombokhoz, LED-ekhez vagy csatlakozókhoz. A teljes Arduino panel kiváltására nem való, inkább kiegészítő forrasztott résznek érdemes kezelni.

ESP32 modul mellé is jó a Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm)?

ESP32 mellé használható kiegészítő panelként, például tápelosztáshoz, jelillesztéshez vagy csatlakozók rendezéséhez.

Elég nagy a 5 x 7 cm-es csupalyuk NYÁK egy kisebb prototípushoz?

Sok kisebb vezérlő-, szenzor- és illesztőáramkörhöz elég lehet, de a csatlakozók és vezetékek helyét előre számold bele. Ha relé, sorkapocs vagy több modul is kerül rá, érdemes papíron kirakni az alkatrészeket forrasztás előtt.

Miért előnyös a 24 x 18 forrlyukas elrendezés?

A 24 x 18 furatmező 432 forrhelyet ad, ami átlátható kézi huzalozást tesz lehetővé kisebb kapcsolásoknál.

Mit kell figyelni a 35 V maximális feszültségnél?

A Csupalyuk, 2 oldalas, lyukgalván NyÁK lap (5cm*7cm) megadott maximális feszültsége 35 V. E fölött nem érdemes használni, és hálózati feszültségű kísérletekhez más, megfelelően méretezett megoldás kell.

Furatszerelt alkatrészekhez vagy SMD alkatrészekhez való ez a panel?

Elsősorban furatszerelt alkatrészekhez való. SMD alkatrészekhez csak adapterrel vagy külön SMD próbapanellel érdemes dolgozni.

Mikor jobb saját gyártott NYÁK-ot választani a csupalyuk próbanyák helyett?

Saját gyártott NYÁK kellhet, ha sok darabot építesz, fontos az ismételhetőség, nagy az áram, érzékeny analóg jel fut a panelen, vagy pontos földelési és vezetősáv-elrendezésre van szükség.
