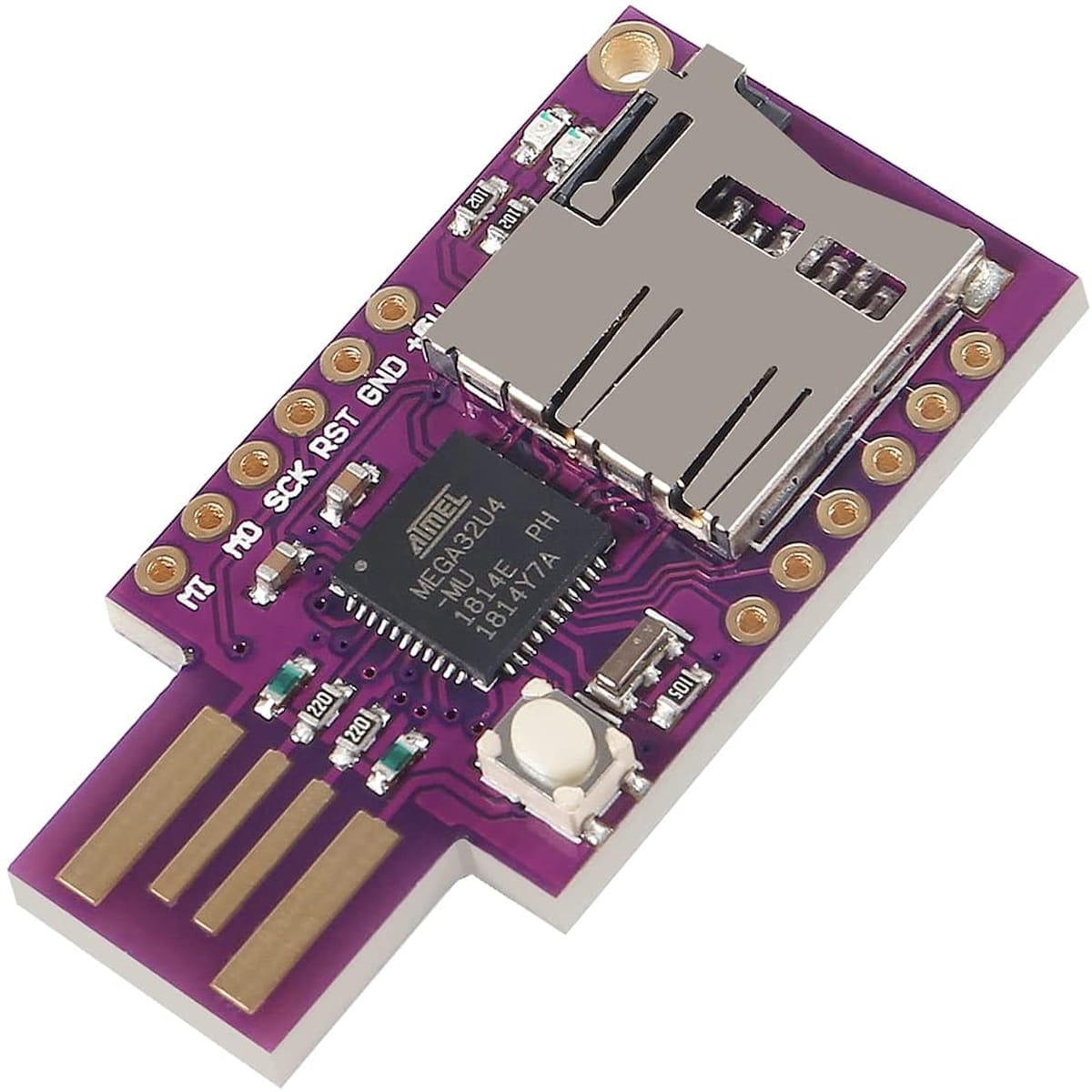

BadUSB TF Leonardo SD modul ATmega32U4 mikrovezérlővel, microSD foglalattal és szabadon elérhető kommunikációs kivezetésekkel.

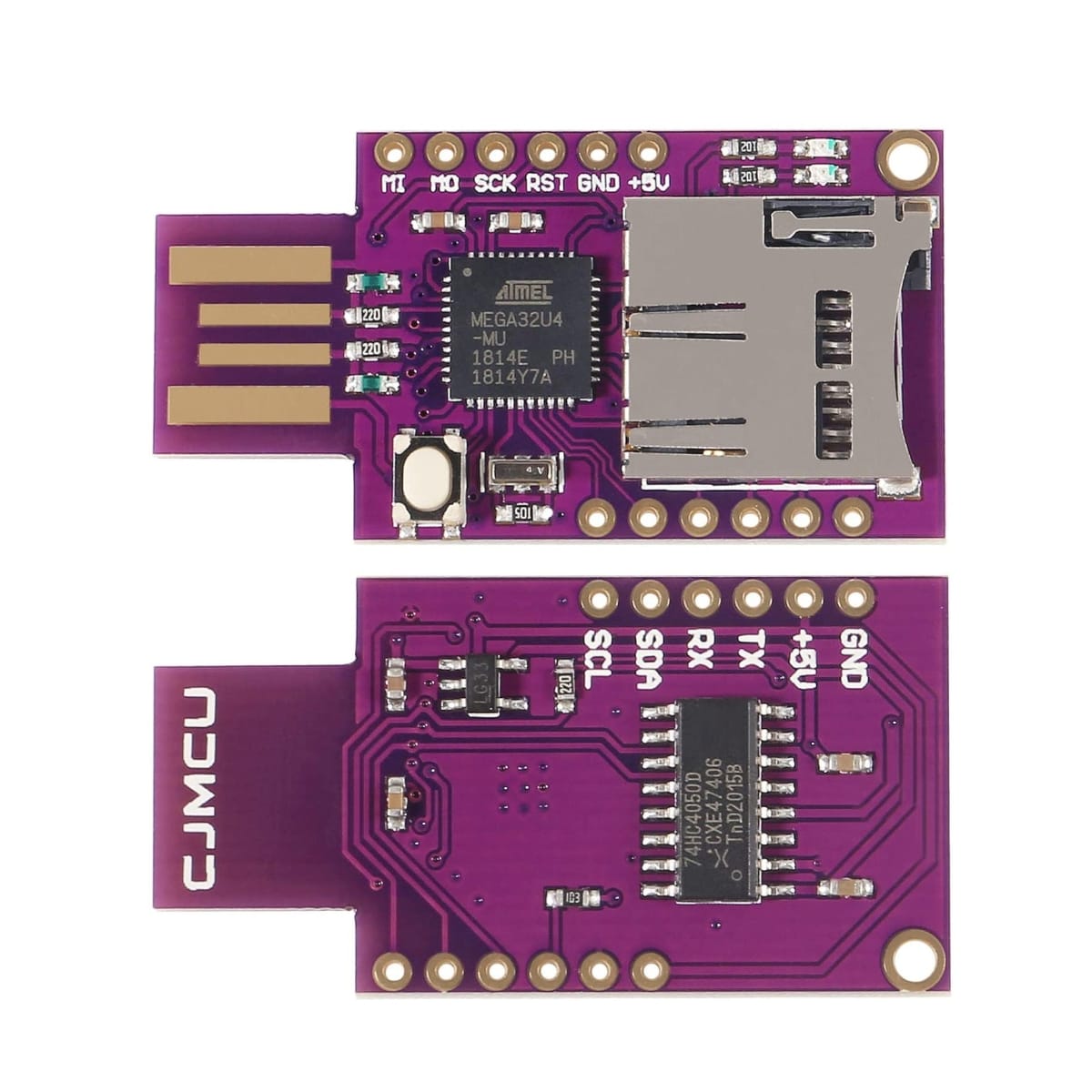

BadUSB TF Leonardo SD ATmega32U4 fejlesztőpanel microSD kártyafoglalattal, USB HID funkciókhoz és Arduino kompatibilis mikrokontrolleres projektekhez.

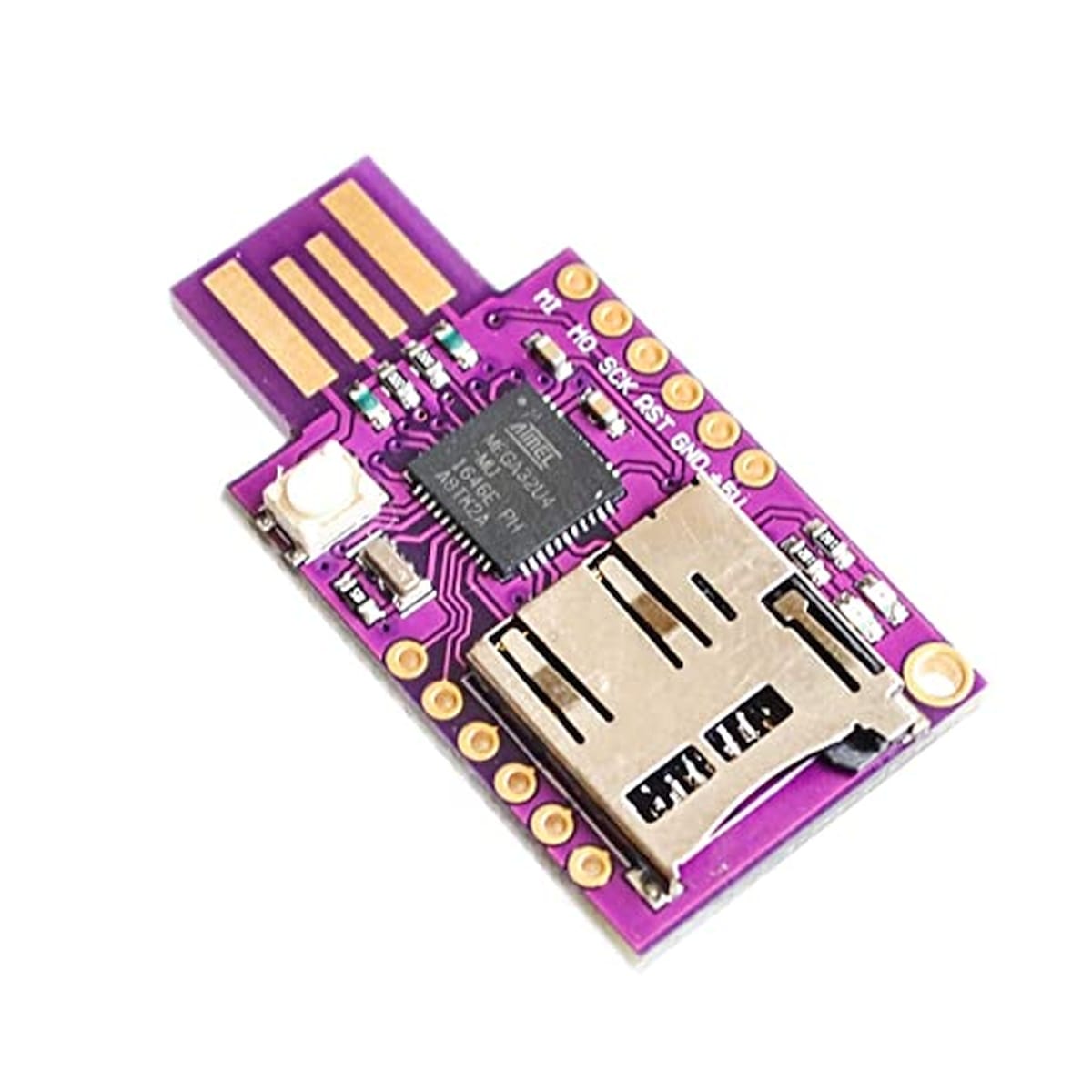

BadUSB TF Leonardo SD ATmega32U4 mikrokontroller modul microSD foglalattal, USB HID és Arduino Leonardo kompatibilis fejlesztésekhez.

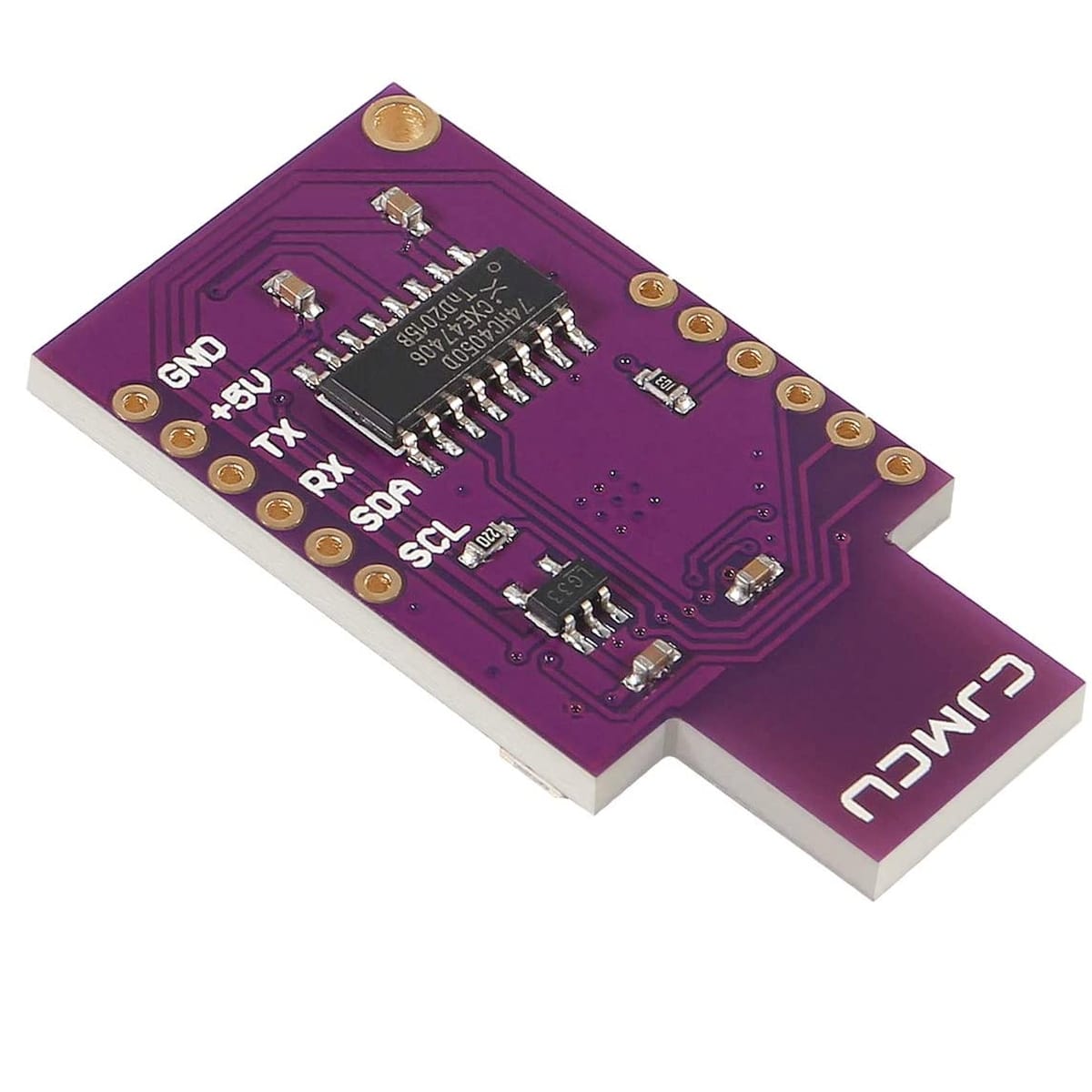

ATmega32U4 chipre épülő BadUSB TF Leonardo SD panel, microSD kártyahellyel és Arduino bootloader támogatással.

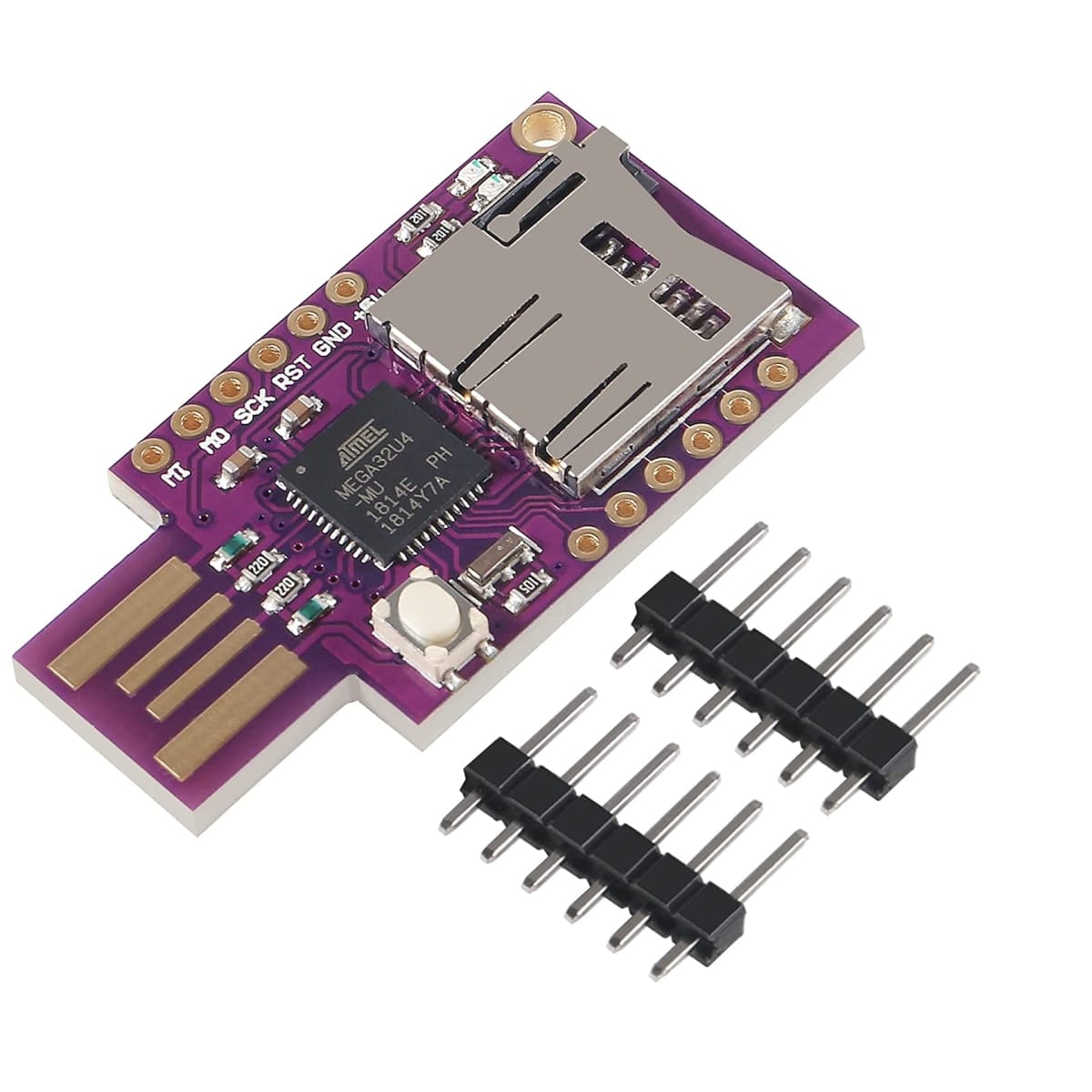

MicroSD foglalatos BadUSB TF Leonardo SD fejlesztőlap ATmega32U4 vezérlővel, Arduino és AVR alapú prototípusokhoz.

BadUSB TF Leonardo SD (ATMega32U4, SD)

Name: BadUSB TF Leonardo SD (ATMega32U4, SD)
Brand: TavIR
SKU: T46926
Price: 7150 HUF
Availability: InStock

7.150Ft (5.630Ft+ÁFA)

1 készleten

Cikkszám: T46926 Kategóriák: Leonardo/Micro, SD/microSD/TF Márka: TavIR

Cikkszám: T46926

Leírás

Ha olyan natív USB-s fejlesztőpanelt keresel, ami Arduino Leonardo kompatibilis, és közben microSD (TF) kártyáról is tudsz fájlokat olvasni (konfigot, parancslistát, adatfájlt), akkor jó helyen jársz.

A BadUSB TF Leonardo SD ATmega32U4 egy ATmega32U4 alapú, Arduino Leonardo kompatibilis mikrokontrollerpanel beépített microSD (TF) foglalattal.

A microSD foglalat nem USB-tömegtárolóként működik, hanem a mikrokontroller SPI perifériáján keresztül – vagyis a tárolóhasználat a programodban, fájlrendszer-kezelő könyvtárral valósul meg.

Ez a panel azoknak készült, akik mérnöki/fejlesztői fejjel gondolkodnak: prototipizálnak, tesztelnek, oktatnak – és szeretnének egy olyan “kicsi, de harapós” platformot, amihez az Arduino ökoszisztéma adja a kényelmes rajtot.

Működési elv (érthetően)

Képzeld el úgy, mint egy USB-s szerepjátszós színpadot: a PC a host, a panel pedig a színész, aki ATmega32U4-gyel natív USB-n “ki tud sétálni a fénybe” – külön USB-illesztő mikrokontroller nélkül.

A microSD közben a háttérben dolgozik: SPI buszon csatlakozik, és te döntöd el a firmware-ben, mit olvasol róla és mikor.

A kivezetett jelek miatt nem kell trükközni, ha gyorsan akarsz perifériát illeszteni vagy hibát vadászni:

I2C (IIC/TWI) – szenzorok, kijelzők, expander
SPI – SD-kártya, gyors perifériák
UART (Tx/Rx) – debug, log, soros kommunikáció
Reset – fejlesztés közben aranyat ér

3,3 V: van, de okosan használd

A panelen van beépített 3,3 V feszültségszabályozás, de a terhelhetősége max. 50 mA. Ez pont elég tipikus 3,3 V-os perifériákhoz (szenzor, SD, kisebb modul), viszont nem arra való, hogy ráakaszd a fél világot.

Felhasználási lehetőségek – amikor “összeáll a kép”

Ez a panel akkor muzsikál igazán, amikor nem csak “egy Arduino”, hanem egy komplett teszt- és prototípus-eszköz lesz belőle:

SD-ről betöltött konfiguráció: paraméterek, profilok, parancslista – és már indul is a prototípus.
Adatnaplózás SD-re: szenzoradatok, eseménylog, mérési eredmények.
I2C-s perifériák gyors illesztése: miközben a fájlok SD-n vannak.
Soros debug (Tx/Rx): fejlesztésnél életmentő, és jól kombinálható SD mentéssel.
USB eszközviselkedés vizsgálata laborkörnyezetben: HID és más USB osztályok fejlesztői ellenőrzése, kontrollált tesztekkel.

Kompatibilitási információk

Arduino Leonardo kompatibilitás: az ATmega32U4 + Leonardo boarddefiníció miatt a fejlesztési modell Arduino IDE-ben ismerős, gyors.
microSD kezelés: tipikusan Arduino SD könyvtárral, SPI alapon.
Fájlrendszer elvárás: FAT16 / FAT32.

Fontos, félreértéseket megelőző mondatok

A microSD foglalat nem USB pendrive: nem fog “megjelenni meghajtóként” a PC-n csak attól, hogy be van dugva a panel.
A 3,3 V kimenet maximum 50 mA – perifériát ehhez méretezz.

USB-HID – jogszerű keretek

Az ATmega32U4 képes USB-HID szerepkörben működni, ezért a panelt kizárólag rendeltetésszerű, jogszerű, engedélyezett teszt- és fejlesztési célokra használd.

Műszaki jellemzők

Mikrokontroller: ATmega32U4
Órajel: 16 MHz
USB: integrált USB kapcsolat (USB-A 2.0 kivitel megnevezve)
ADC: 6 db, 10 bites
Digitális I/O: 14
UART: Tx/Rx elérhető
I2C: IIC/TWI elérhető
SPI: elérhető
Reset: elérhető
3,3 V stabilizátor: beépített szabályozó, terhelhetőség max. 50 mA
microSD támogatás: FAT16/32, 128 MB – 64 GB
NyÁK szín: lila vagy fekete

Dokumentáció

Csomag

1x BadUSB TF-SD,
2x 8pin tüskesor.

További információk

Tömeg	0,035 kg
Méretek	6 × 2 × 2 cm
Cikkszám	T46926
Chipkészlet	ATMEGA32U4
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„BadUSB TF Leonardo SD (ATMega32U4, SD)” értékelése elsőként

Kérdés: Mire való a BadUSB TF Leonardo SD ATmega32U4 fejlesztőpanel?
Válasz: A BadUSB TF Leonardo SD egy ATmega32U4 alapú, Arduino Leonardo kompatibilis fejlesztőpanel, amely USB HID eszközként például billentyűzetet, egeret, joystickot vagy soros portot tud emulálni. Oktatási, tesztelési, automatizálási és USB-eszköz viselkedést modellező projektekhez használható, kizárólag saját vagy engedélyezett környezetben.

Kérdés: Mikor jó választás ez a microSD kártyás BadUSB Leonardo modul?
Válasz: Akkor jó választás, ha ATmega32U4 mikrokontrollerre, közvetlen USB kapcsolatra, Arduino Leonardo kompatibilitásra és microSD kártyáról olvasható adatokra van szükség. Hasznos lehet makróvezérléshez, tesztadatok betöltéséhez, oktatási demókhoz, automatizált billentyűzet-emulációhoz és hordozható fejlesztőeszköz készítéséhez.

Kérdés: Miben különbözik a BadUSB TF Leonardo SD egy egyszerű pendrive-tól?
Válasz: Bár USB-A csatlakozón keresztül kapcsolódik a számítógéphez, nem hagyományos adattárolóként működik. Az ATmega32U4 miatt programozható USB HID eszköz, amely a feltöltött Arduino kód alapján viselkedik. A microSD foglalat kiegészítő adattárolási lehetőséget ad, de a fő szerepe továbbra is a mikrokontrolleres USB emuláció.

Kérdés: Kompatibilis az Arduino IDE-vel a BadUSB TF Leonardo SD?
Válasz: Igen, az eszköz Arduino bootloaderrel használható, és Arduino Leonardo kompatibilis működésre készült. Az Arduino IDE-ben jellemzően Leonardo típusú panelként programozható, így a Keyboard, Mouse, Serial és SD könyvtárak megfelelő beállítások mellett használhatók a fejlesztés során.

Kérdés: Milyen microSD kártyát érdemes használni hozzá?
Válasz: A modul microSD kártyafoglalata FAT16 vagy FAT32 fájlrendszerű kártyákkal használható. Gyakorlati projektekhez érdemes megbízható, kisebb vagy közepes kapacitású kártyát választani, mert az Arduino SD kezelésénél a stabil tápellátás, a helyes formázás és az SPI kommunikáció megbízhatósága fontosabb, mint a maximális tárkapacitás.

Kérdés: Milyen kivezetések és kommunikációs lehetőségek érhetők el a panelen?
Válasz: A panelen elérhetők a tápfeszültséghez, IIC/TWI buszhoz, SPI kommunikációhoz, Tx/Rx soros porthoz és Reset jelhez kapcsolódó kivezetések. Ez lehetővé teszi, hogy a BadUSB TF Leonardo SD ne csak USB HID emulátorként, hanem kisebb beágyazott rendszerek, szenzoros projektek vagy adatvezérelt Arduino alkalmazások részeként is használható legyen.

Kérdés: Mire kell figyelni a telepítés és első programfeltöltés során?
Válasz: Első használatkor ellenőrizni kell az Arduino IDE panelbeállítását, a megfelelő USB portot, valamint azt, hogy a kód nem akadályozza-e a későbbi programfeltöltést. HID emulációs kódoknál különösen fontos a tesztkörnyezet, mert egy automatikusan gépelő vagy egeret vezérlő program a saját számítógépen is váratlan műveleteket indíthat el.

Kérdés: Milyen tipikus hibák fordulhatnak elő használat közben?
Válasz: Gyakori hiba a rosszul formázott microSD kártya, a hibás SPI chip select beállítás, a nem megfelelő Arduino Leonardo panelválasztás, a gyenge USB kapcsolat vagy a túl nagy 3,3 V-os terhelés. Ha a számítógép nem ismeri fel az eszközt, érdemes ellenőrizni az USB portot, a bootloader módot és a feltöltött program USB viselkedését.

Kérdés: Használható biztonságtechnikai oktatásra és USB HID tesztelésre?
Válasz: Igen, a BadUSB TF Leonardo SD alkalmas USB HID viselkedés, billentyűzet-emuláció, jogosultsági kockázatok és felhasználói védekezési helyzetek bemutatására. Fontos, hogy csak saját eszközön, laborban vagy írásos engedéllyel rendelkező környezetben használható, mert az automatizált USB műveletek jogosulatlan rendszeren biztonsági és jogi problémát okozhatnak.

Kérdés: Milyen gyakorlati projektekhez illik ez az ATmega32U4 alapú modul?
Válasz: Tipikus felhasználás lehet makróbillentyűzet, tesztelési segédeszköz, oktatási USB HID demonstrátor, microSD-ről konfigurálható vezérlő, egyszerű adatnaplózó, joystick-emulátor vagy automatizált fejlesztői parancsindító. A Leonardo kompatibilitás miatt a modul jól illeszkedik Arduino alapú prototípusokhoz és mérnöki kísérletekhez.
