Leírás

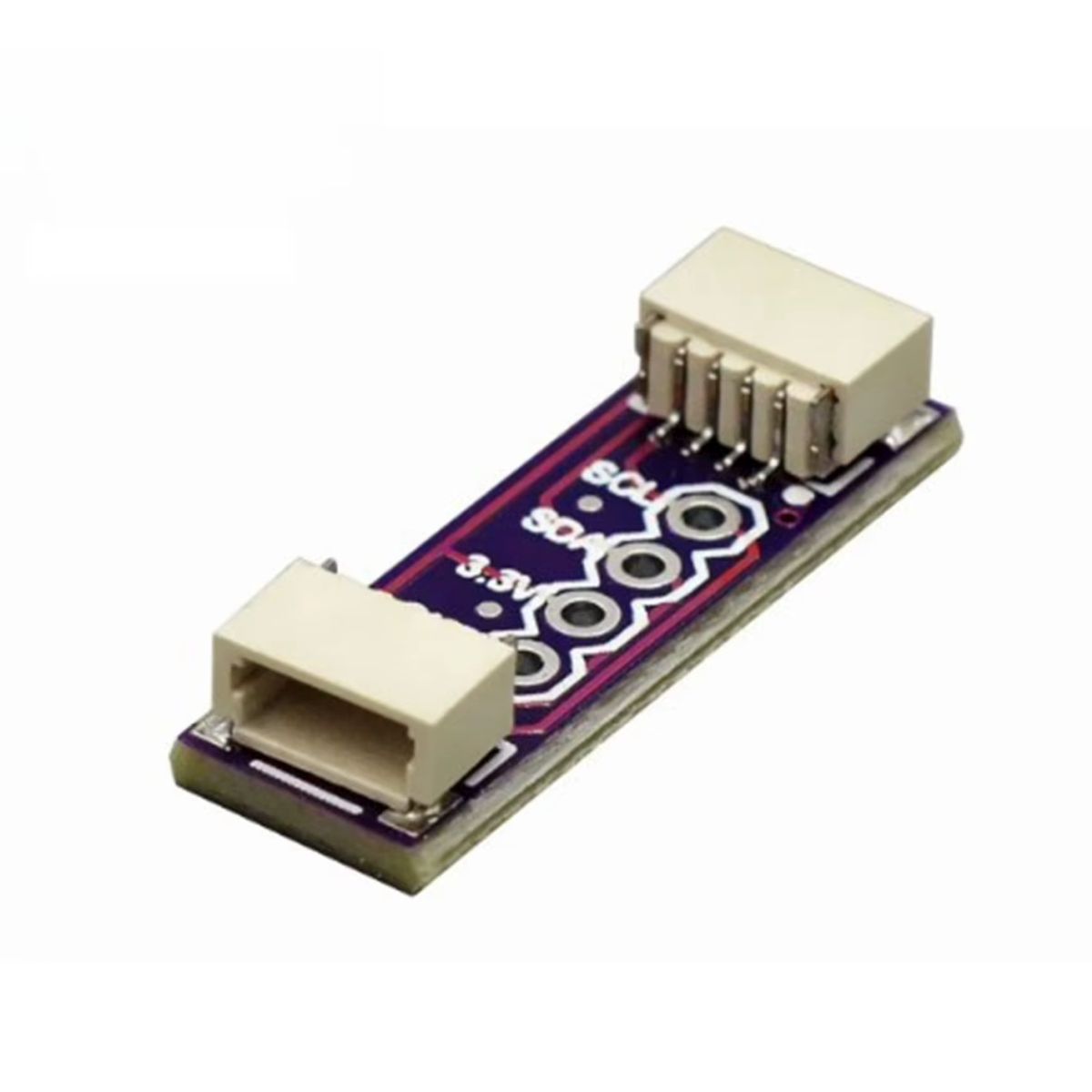

A Qwiic/STEMMA QT JST-SH – 2,54 mm I2C adapterpanel kis méretű átvezető panel Qwiic vagy STEMMA QT csatlakozós I2C modulok és hagyományos 2,54 mm-es tüskesoros, breadboardos bekötések közé. Akkor hasznos, ha egy Qwiic kábeles szenzort nem közvetlenül Qwiic aljzatú fejlesztőpanelre, hanem Arduino, Raspberry Pi, ESP32, RP2040 vagy saját I2C áramkör mellé szeretnél bekötni.
Hol használható?
A Qwiic és STEMMA QT rendszerek a kis, 4 pines JST-SH csatlakozóval próbálják rendben tartani az I2C bekötéseket: táp, föld, SDA és SCL egy színkódolt, polarizált kábelen megy. Ez jó prototípusnál, de a breadboardon vagy saját panelen már kell egy átmenet a kis csatlakozó és a 2,54 mm-es világ között.
A Qwiic/STEMMA QT JST-SH – 2,54 mm I2C adapterpanel ezt az átmenetet adja meg. Nem okos elektronika, hanem egy egyszerű, ellenőrizhető kivezető panel, amelyen a Qwiic/STEMMA QT jelek forrasztható pontokon is elérhetők.
Azaz a Qwiic/STEMMA QT JST-SH – 2,54 mm I2C adapterpanel két JST-SH 1,0 mm-es Qwiic/STEMMA QT csatlakozót vezet ki SCL, SDA, 3.3V és GND forrasztható pontokra.
Működés és beépítés

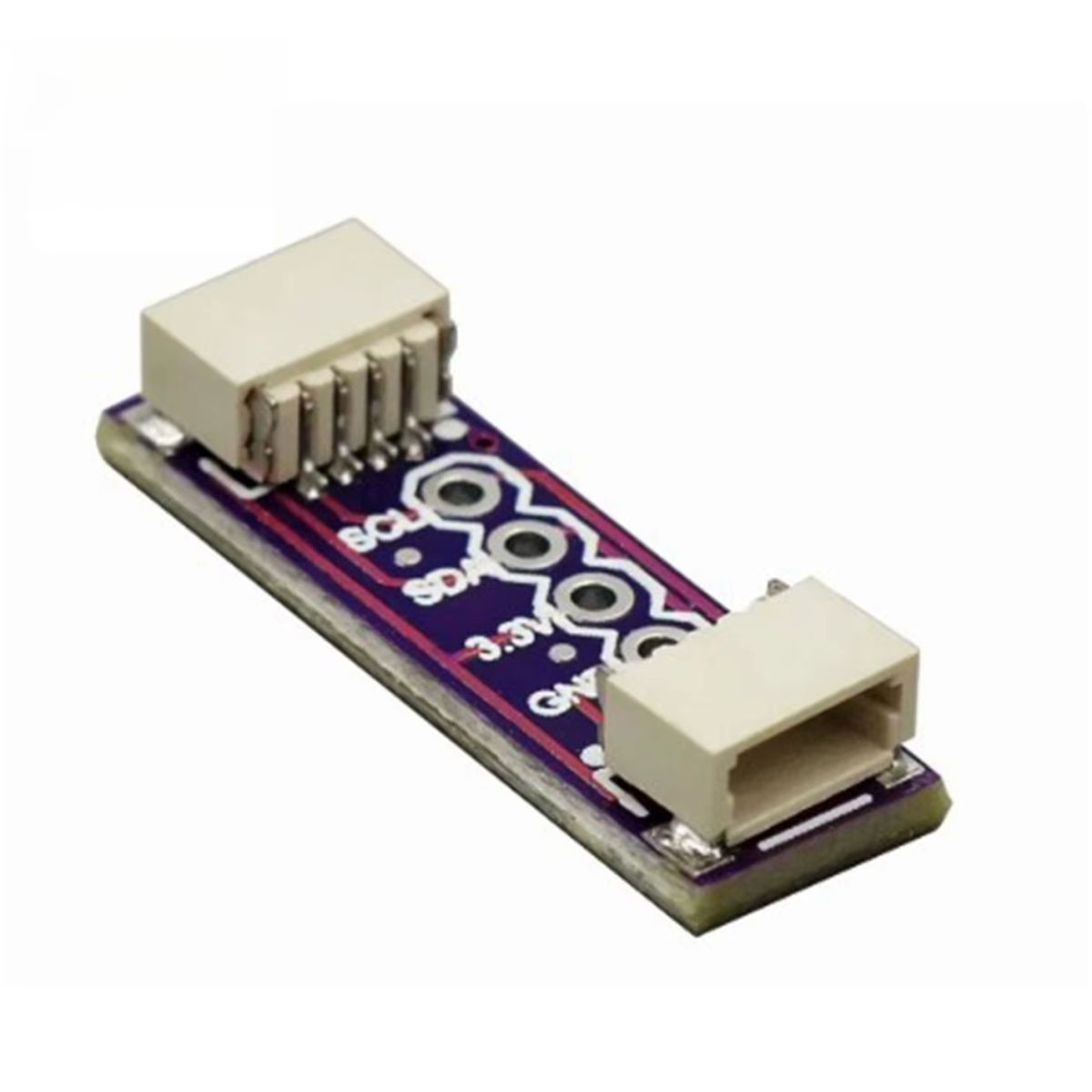

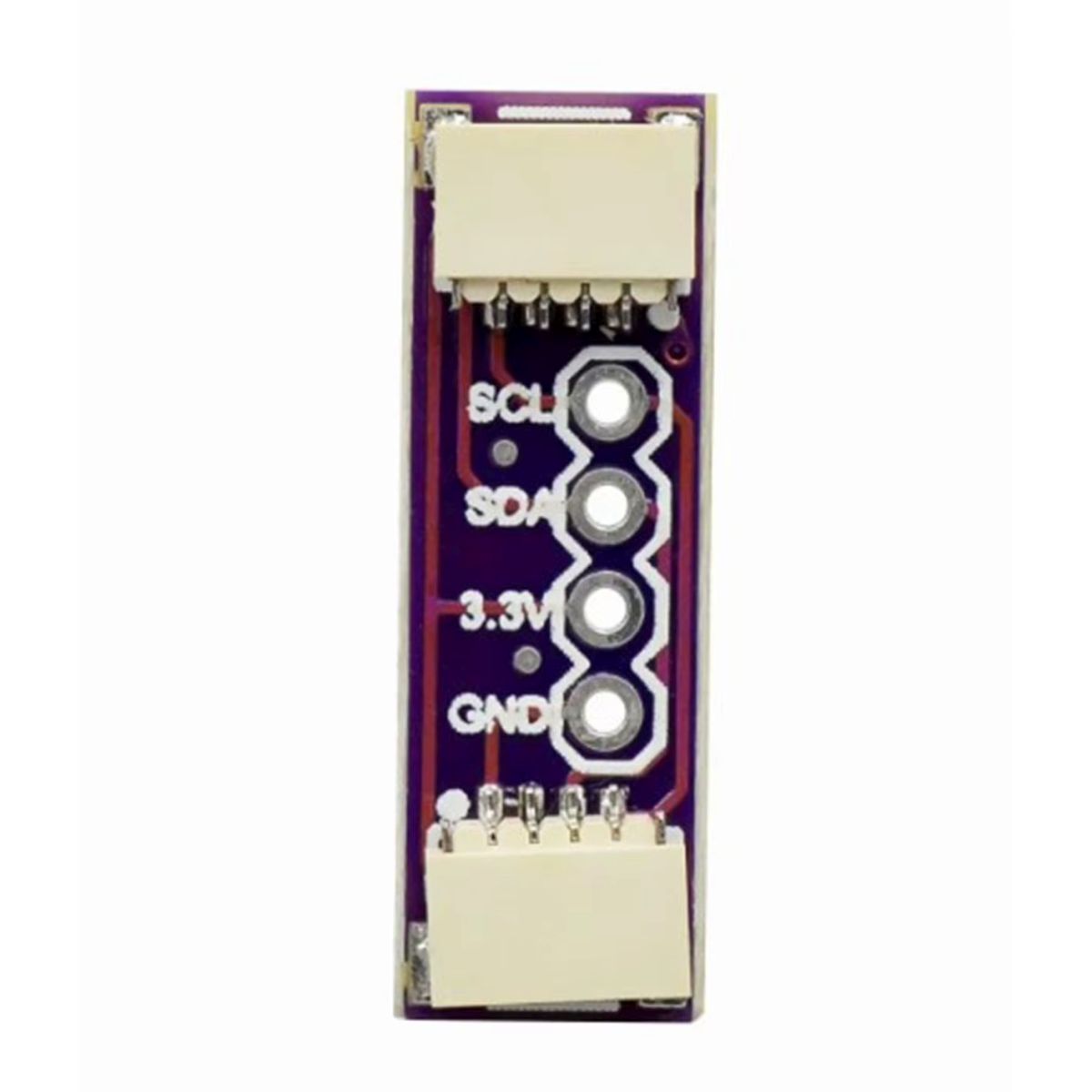

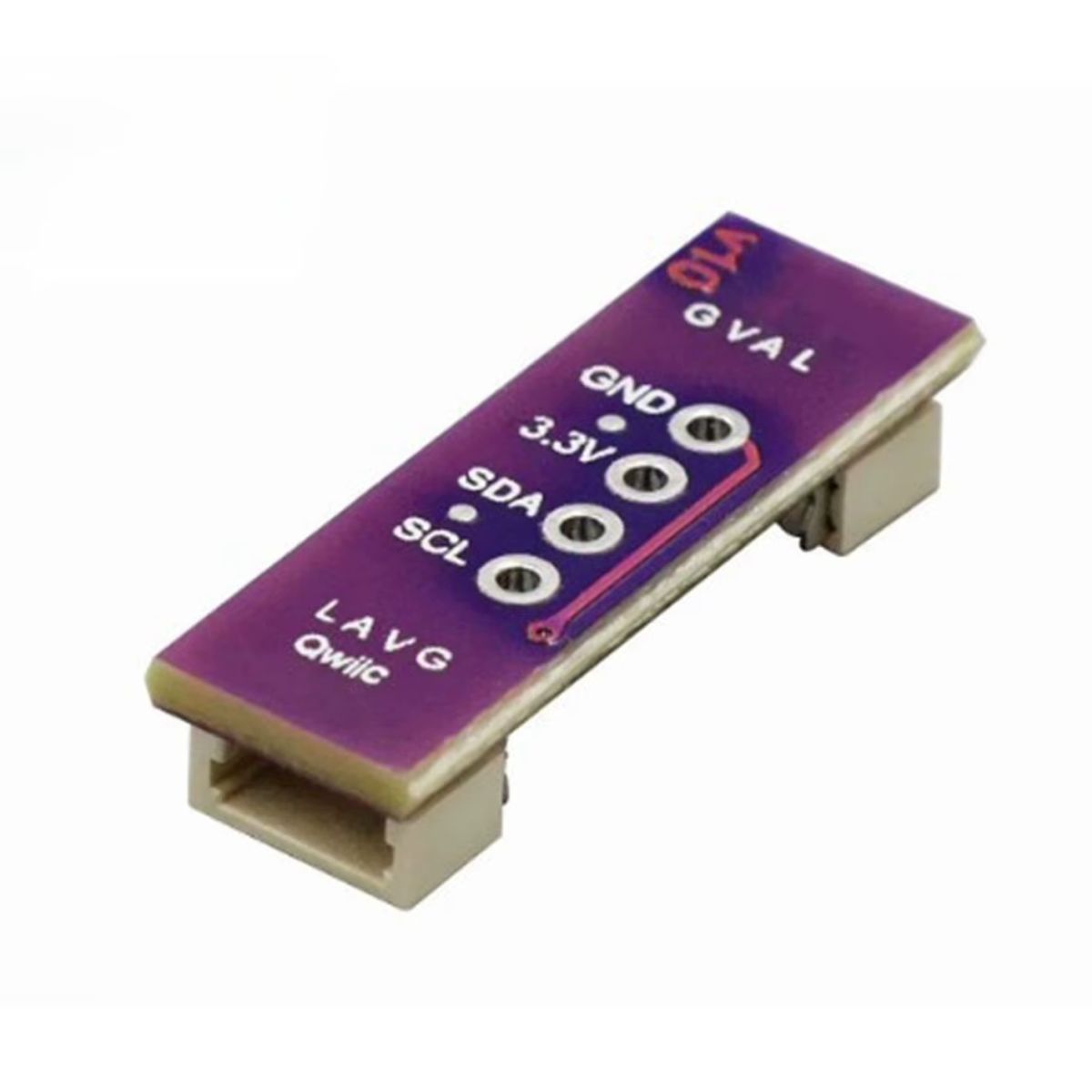

A panelen két Qwiic/STEMMA QT csatlakozó található, ezek ugyanarra az I2C buszra csatlakoznak. A négy jel külön forrasztható ponton jelenik meg: SCL, SDA, 3.3V és GND. Így a panel használható végpontként, átmenő Qwiic kapcsolódásként vagy breadboard felé vezetett adapterként is.
A Qwiic/STEMMA QT JST-SH – 2,54 mm I2C adapterpanel nem végez feszültségszint-illesztést. Amit a tüskesor oldalán rákötsz, az jelenik meg a Qwiic csatlakozón is. Ez különösen 5 V-os Arduino rendszereknél lényeges: a Qwiic oldalon sok szenzor 3,3 V-os tápot és 3,3 V-os I2C jelszintet vár.
Felhasználási példák
- Qwiic/STEMMA QT szenzor bekötése breadboardra.
- Arduino vagy ESP32 I2C busz kivezetése Qwiic csatlakozóra.
- Raspberry Pi SDA/SCL lábak összekötése Qwiic kábeles érzékelővel.
- Saját I2C panel vagy prototípus Qwiic-kompatibilis csatlakoztatása.
- I2C busz mérési pont kialakítása oszcilloszkóphoz vagy logikai analizátorhoz.
- Qwiic kábelezés beillesztése régebbi, tüskesoros I2C modul mellé.
- Kísérleti panelen több Qwiic eszköz gyorsabb cseréje forrasztott kábelek bontása nélkül.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| A vezérlő 3,3 V-os vagy 5 V-os I2C jelet ad? | 5 V-os jel tönkretehet olyan Qwiic szenzort, amely csak 3,3 V-ot tűr. |
| Az SDA és SCL jó helyre kerül? | Felcserélve az I2C eszköz nem fog válaszolni az I2C scannerben. |
| Van már felhúzóellenállás a buszon? | Túl sok párhuzamos felhúzás terheli a buszt, túl kevésnél bizonytalan lehet a kommunikáció. |
| Mekkora a Qwiic kábel hossza? | Hosszabb kábelnél és sok eszköznél az I2C busz érzékenyebb lesz a kapacitásra és zajra. |
| A csatlakozó valóban JST-SH 1,0 mm-es? | A JST-PH, JST-GH vagy Grove kábel nem ugyanaz, fizikailag sem csereszabatos. |
| Kell-e címütközést kezelni? | Az adapter nem oldja meg, ha két I2C eszköz ugyanazon a címen van. |
Döntés előtt ellenőrizd
- A használni kívánt szenzor Qwiic vagy STEMMA QT csatlakozós-e.
- A vezérlőd I2C lábai melyek: Arduino esetén típustól függően A4/A5 vagy külön SDA/SCL, Raspberry Pi esetén GPIO2/GPIO3.
- A teljes busz 3,3 V-on vagy 5 V-on működik-e.
- Van-e szükséged külön szintillesztőre.
- Kell-e tüskesor, vagy közvetlenül vezetéket forrasztasz a panelre.
Használati korlátok – amikor ne ezt válaszd
- Ne ezt válaszd, ha 5 V-os vezérlőt akarsz közvetlenül 3,3 V-os Qwiic szenzorhoz kötni szintillesztés nélkül.
- Ne ezt válaszd, ha több azonos I2C című modult kell egy buszon használni; ahhoz I2C multiplexer kell.
- Ne ezt válaszd, ha hosszú kábelen, zajos környezetben kell I2C-t vinni; ilyenkor differenciális I2C vagy más busz lehet jobb.
- Ne ezt válaszd, ha forrasztás nélküli, kész Dupont végű megoldást keresel; ahhoz Qwiic-Dupont adapterkábel való.
- Ne ezt válaszd, ha tápstabilizálást vagy buszvédelmet vársz az adaptertől; ez a panel csak kivezetés.
Műhelytitok
A Qwiic csatlakozó sok bekötési hibát levesz az ember válláról, de a tápfeszültséget nem ellenőrzi helyetted. Beüzemelés előtt multiméterrel nézd meg, hogy a 3.3V és GND tényleg ott van-e, ahol a panel jelöli, és csak utána dugd rá a drágább szenzort.
Műszaki jellemzők
| Terméknév: | Qwiic/STEMMA QT JST-SH – 2,54 mm I2C adapterpanel |
| Funkció: | Qwiic/STEMMA QT I2C busz kivezetése forrasztható 2,54 mm-es pontokra |
| Csatlakozó: | 2 x JST-SH 1,0 mm, 4 pin |
| Kivezetések: | SCL, SDA, 3.3V, GND |
| Kommunikáció: | I2C |
| Buszfelépítés: | A két JST-SH port azonos I2C buszon van |
| Logikai szint: | Nincs szintillesztés |
| Tápátalakítás: | Nincs |
| Ajánlott tápoldal: | 3,3 V-os Qwiic környezet |
| Raszter: | 2,54 mm-es forrasztható kivezetés |

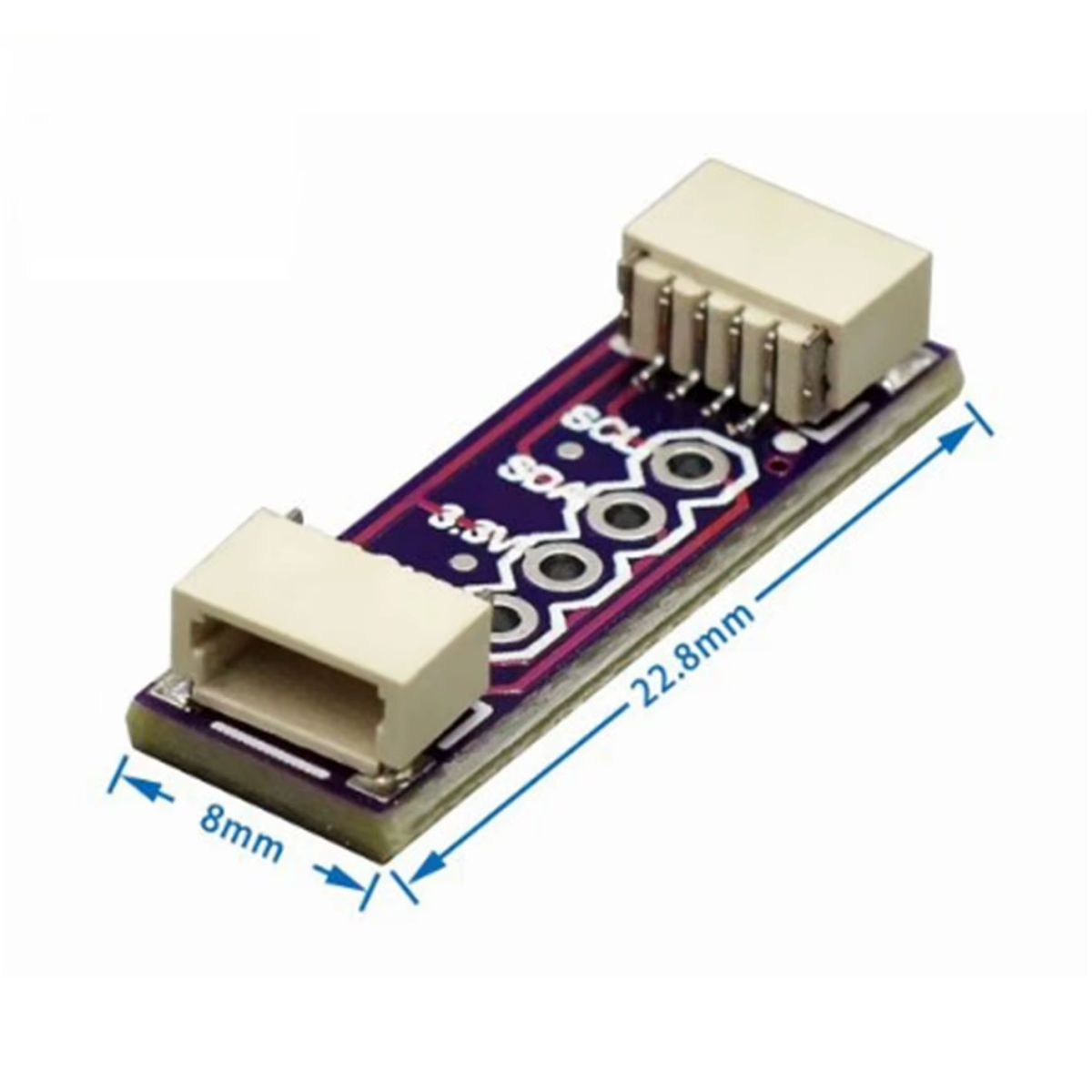

| Méret: | kb. 23,4 x 8,2 x 4,7 mm |
Dokumentáció
Csomag
- 1 db Qwiic/STEMMA QT JST-SH – 2,54 mm I2C adapterpanel
